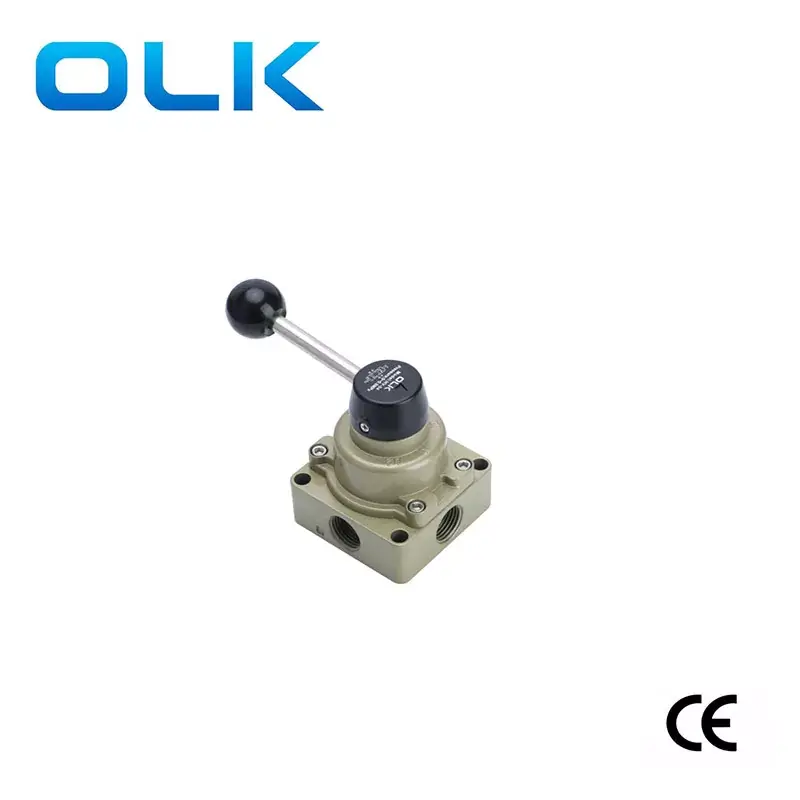

Olk, HV Series Manual Dönən Valve 4 yol istehsalçısı və Çin istehsalıdır. Alüminium ərintisi təmiz alüminiumla müqayisədə üstün fiziki xüsusiyyətlərə malikdir. HV-02, HV-03 və HV-04 əl ilə klapan arasındakı fərq interfeysin ölçüsündə yerləşir. Bu klapanlar təmiz dişli işarələri olan üç tənzimlənən dişli var və digər tətbiqlər arasında silindrləri idarə etmək üçün ümumiyyətlə istifadə olunur.
02 dişli işə salındıqda, B egzoz portu havanı, egzoz portlu vents və silindr uzanır.
N dişliinə keçdikdə, həm A, həm də B egzoz limanları bağlanır və silindrin ortasında dayanır.
01 dişli işə salındıqda, egzoz portu havanı, B egzoz port ventsləri və silindrin geri çəkilməsini rədd edir.
|
Model |
HV200A-02 |
HV230A-02 |
HV200B-02 |
HV230B-02 |
|
İşlənmiş mühit |
Hava (40 mm-dən çox filtr ekranı vasitəsilə süzün) |
|||
|
Fəaliyyət rejimi |
Əl nəzarəti |
|||
|
Port ölçüsü |
INTEL = Outlet = PT1 / 4 |
|||
|
Təzyiq aralığı |
0,15-0.8mpa (21-114pssi) |
|||
|
Mövqe |
2/4 port |
3/4 port |
2/4 port |
3/4 port |
|
Oyanan təzyiq |
'-10-60 ℃ |
|||
|
Sübut təzyiqi |
1.5MPA (215PSI) |
|||
|
Olk pnevmatik əl Rotary klapan - 5 model müqayisə |
|||||||||
|
Foto |
|
|
|
|
|
|
|
|
|
|
Olk Model |
4HV210 / 310/410/310/330 / 430 |
|
HV200a / b |
|
HV-02/03/04 |
|
HV400-02 / 03/04 |
|
K34R6-8 / L / D |
|
Mövqe |
2 mövqe 4 yol |
|
3 mövqeyi 4 yol |
|
3 mövqeyi 4 yol |
|
3 mövqeyi 4 yol |
|
3 mövqeyi 4 yol |
|
|
3 mövqeyi 4 yol |
|
|
|
|
|
|
|
|
|
Port ölçüsü |
RC1 / 8,1 / 4,3 / 8,1 / 2,3 / 4 |
|
Pt1 / 4 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
G1 / 4 |
|
Məhsul xüsusiyyətləri |
Panel montajı |
|
A: dördbucaqlı interfeys b: altındakı səs azalması ilə iki tərəfli interfeys |
|
|
|
|
|
Boşluq: Bir tərəfdəki bir çuxur L: əks tərəflərdə iki dəlik; d: dibində dörd dəlik; |
|
|
|
|
|
|
|
|
|
|
|
|
Sönükləmək |
Çıxarıla bilən sap |
|
Çıxarıla bilən sap |
|
Çıxarıla bilən sap |
|
Çıxarılan / plastik tutacaqlar |
|
Çıxarılan sap, əleyhinə əleyhinə sapı |
|
|
|
|
|
|
|
|
|
|
|
|
Baza ölçüləri |
200 seriya: 62 mm |
|
61,3 mm |
|
74 mm |
|
74 mm |
|
55 mm |
|
|
|
|
Hv200a |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hv200b |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
Model |
HV300-02 |
HV330-02 |
HV300-03 |
HV330-03 |
HV300-04 |
HV330-04 |
|
İşlənmiş mühit |
Hava (40 mm-dən çox filtr ekranı vasitəsilə süzün) |
|||||
|
Fəaliyyət rejimi |
Əl nəzarəti |
|||||
|
Port ölçüsü |
Pt1 / 4 |
Pt1 / 4 |
Pt3 / 8 |
Pt3 / 8 |
Pt1 / 2 |
Pt1 / 2 |
|
Təzyiq aralığı |
0,15-0.8mpa (21-114pssi) |
|||||
|
Mövqe |
2/4 port |
3/4 port |
2/4 port |
3/4 port |
2/4 port |
3/4 port |
|
Oyanan təzyiq |
'-10-60 ℃ |
|||||
|
Sübut təzyiqi |
1.5MPA (215PSI) |
|||||
