Brand:
OLKInitial State:
NO,NCPort size:
M5,G1/8,G1/4,G3/8,G1/2Position:

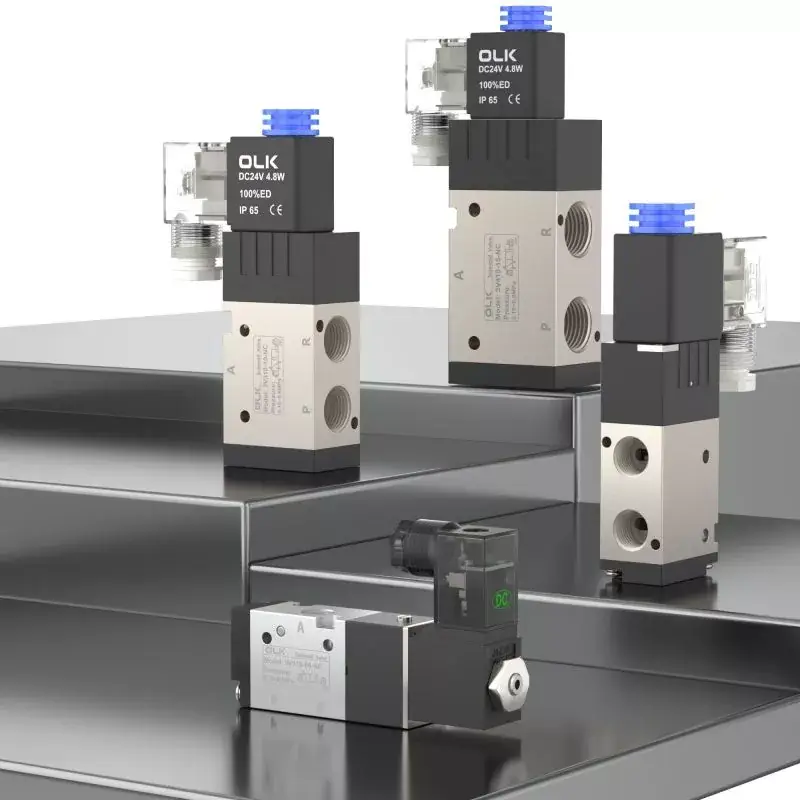

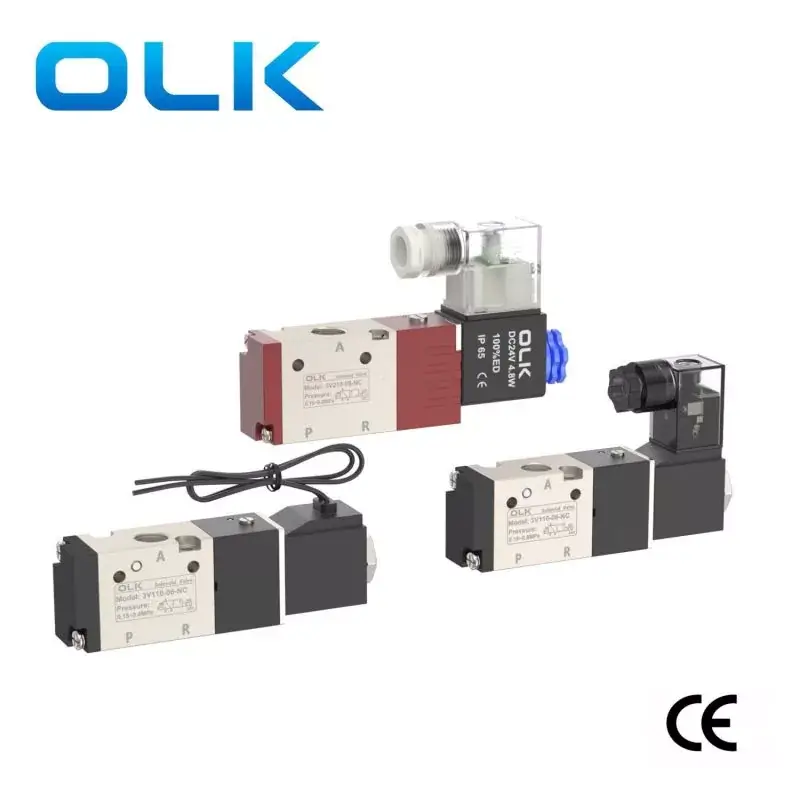

3/2 wayOuleikai (OLK) 3V Series Solenoid Valve 3 Way, pilot tərəfindən idarə olunan solenoid yönləndirici klapan kateqoriyasına aiddir, sürətli cavab sürəti və etibarlı işləməsi ilə tək fəaliyyət göstərən silindrləri idarə etmək üçün uyğundur. Valf gövdəsi korroziyaya davamlı, yüksək temperatura davamlı alüminium ərintisindən hazırlanmışdır ki, bu da onu müxtəlif sərt mühitlərdə istifadə üçün əlverişli edir.
O, müxtəlif avtomatlaşdırılmış istehsal xətlərində, pnevmatik avadanlıqlarda, tibbi cihazlarda və s.-də mayenin idarə edilməsi və çevrilməsi kimi sənaye avtomatlaşdırma ssenariləri ilə uyğunlaşdırıla bilər.
SİMQOL:
Sifariş kodu
3V
1
10
6
YOX
A
Model
Kod
Vana növü
port ölçüsü
Fəaliyyət növü
Gərginlik
Qeyri:Din növü
3V: 2 mövqeli 3 yollu solenoid klapan
1:100 seriyası
10: tək fəaliyyət göstərən solenoid klapan 3/2 yol
M5: M5
NO: normal olaraq bağlıdır
AC220V
L: Xətt növü
2:200 seriyası
20: ikiqat təsirli solenoid klapan 3/2 yol
06: G1/8
NO: normal olaraq açıqdır
AC110V
3:300 seriyası
08: G1/4
AC24V
4:400 seriyası
10:G3/8
AC36V
15:G1/2
DC12V
DC24V
1. Birbaşa fəaliyyət göstərən konfiqurasiya, cavab verən keçid;
2. Normal qapalı və normal açıq tiplər üçün mövcud olan seçimlər;
3. Koaksial bağlama quruluşu, əla sızdırmazlıq, böyük axın sürəti;
4. Yağla yağlamaya ehtiyac yoxdur;
5. Asan quraşdırma və ayıklama üçün əl cihazı ilə təchiz edilmişdir;
6. Seçim üçün bir çox standart gərginlik dərəcələri mövcuddur.
|
işləyən orta |
Hava (40μm-dən çox filtrdən süzülür) |
|
Fəaliyyət |
Pilot növü |
|
vəzifələrin sayı |
İki mövqe üç yol |
|
yağlama |
lazımsız |
|
İş təzyiqi diapazonu MPa(psi) |
0,15~0,8(21~114) |
|
Zəmanətli təzyiq müqaviməti |
1.5MPa (215psi) |
|
Bədən materialı |
alüminium ərintisi |
|
Standart Gərginlik |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Gərginlik diapazonundan istifadə edin |
AC:±15% DC:±10% |
|
müdafiə səviyyəsi |
IP65 (DIN40050) |
|
istilik müqavimət dərəcəsi |
B sinfi |
|
Bağlantı növü |
DIN rozetka növü, çıxış növü |
|
Həyəcan vaxtı |
0,05 saniyə və ya daha az |
|
model |
Liman diametri |
İş temperaturu °C |
MAX əməliyyat tezliyi |
Axın en kəsiyi sahəsi mm² (CV dəyəri) |
enerji istehlakı |
|
3V110-M5 |
M5 |
-20~70 |
5 dəfə/saniyə |
5,5(0,31) |
AC: 3VA DC: 3W |
|
3V120-M5 |
M5 |
-20~70 |
5 dəfə/saniyə |
5,5(0,31) |
AC: 3VA DC: 3W |
|

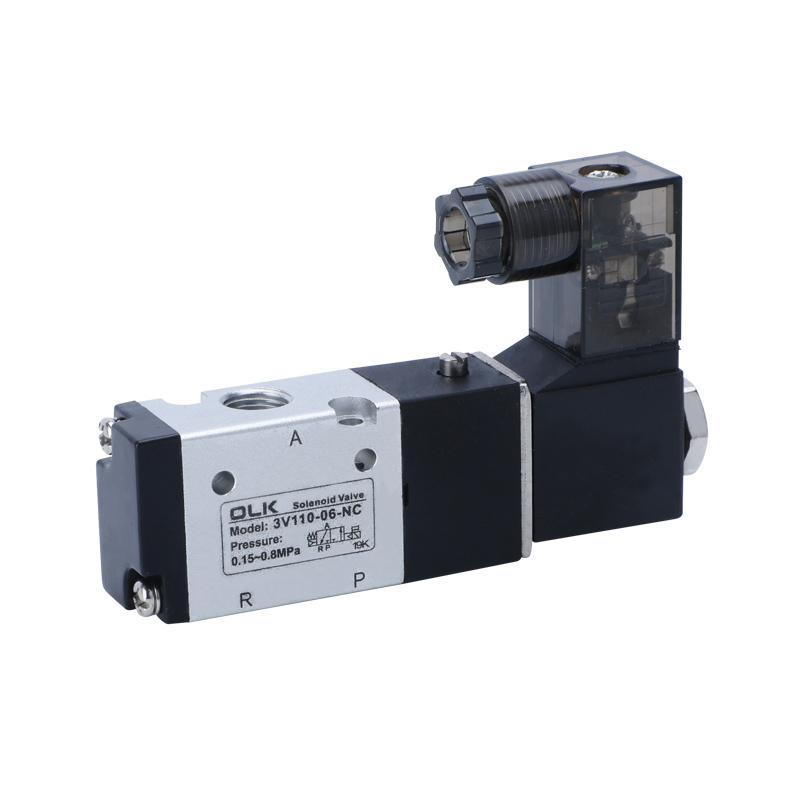

3V110-06 |
G1/8 |
-20~70 |
5 dəfə/saniyə |
12,0(0,67) |
AC: 3VA DC: 3W |
|

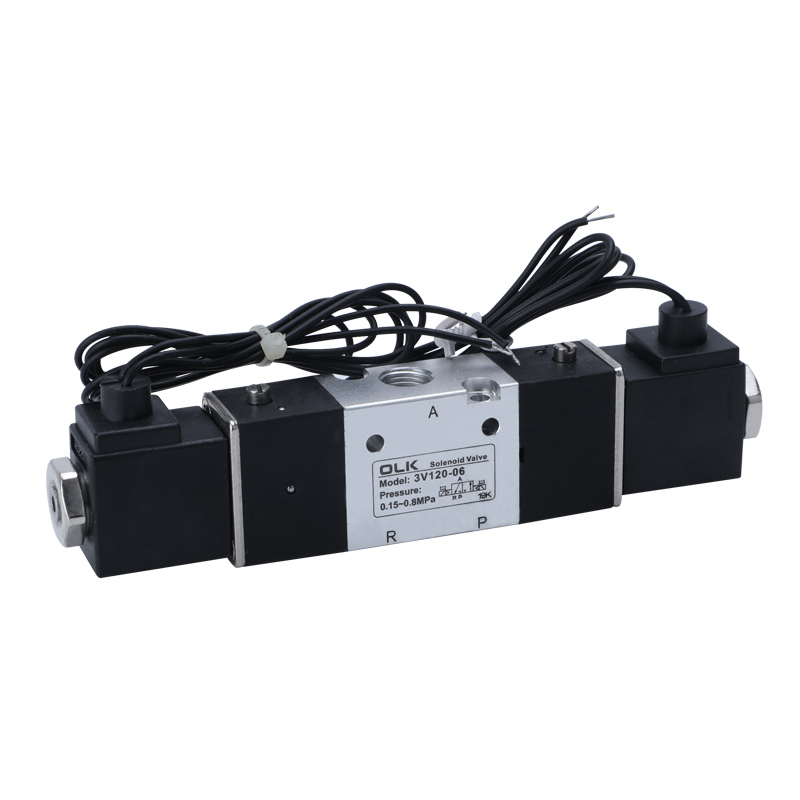

3V120-06 |
G1/8 |
-20~70 |
5 dəfə/saniyə |
12,0(0,67) |
AC: 3VA DC: 3W |
|
3V210-06 |
Giriş=çıxış=G1/8 |
-20~70 |
5 dəfə/saniyə |
14,0(0,78) |
AC: 6VA DC: 4.8W |
|
3V220-06 |
Giriş=çıxış=G1/8 |
-20~70 |
5 dəfə/saniyə |
14,0(0,78) |
AC: 6VA DC: 4.8W |
|

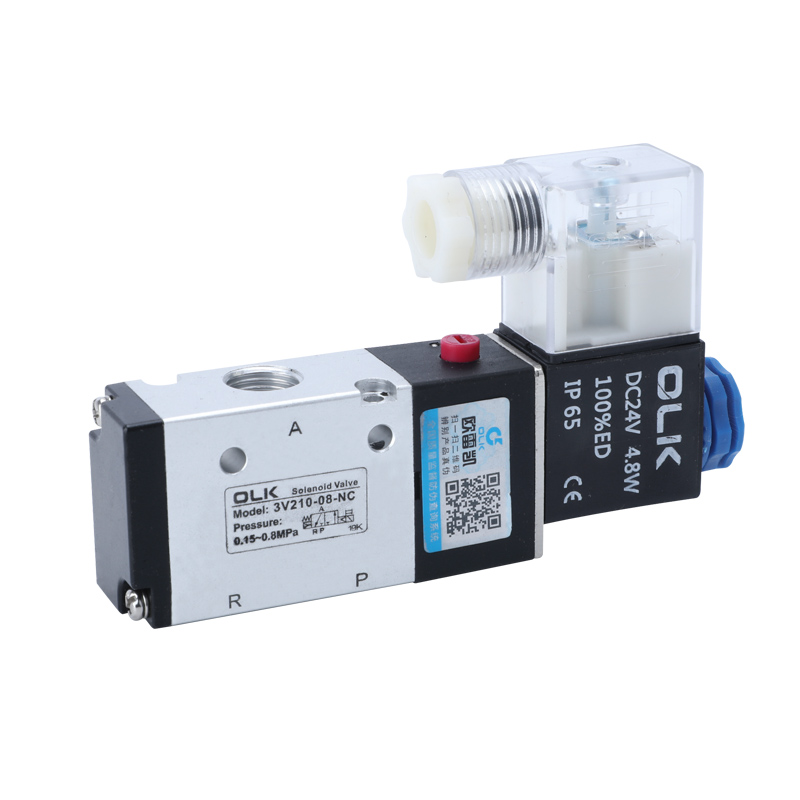

3V210-08 |
Giriş=çıxış=G1/4 |
-20~70 |
5 dəfə/saniyə |
16,0(0,89) |
AC: 6VA DC: 4.8W |
|

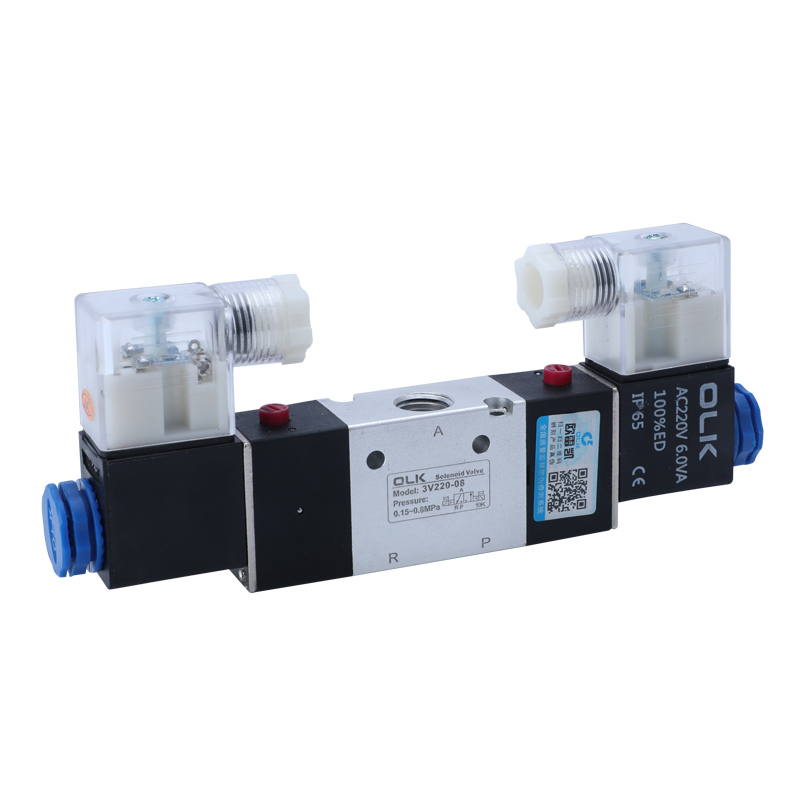

3V220-08 |
Giriş=çıxış=G1/4 |
-20~70 |
5 dəfə/saniyə |
16,0(0,89) |
AC: 6VA DC: 4.8W |
|
3V310-08 |
Giriş=çıxış=G1/4 |
-20~70 |
5 dəfə/saniyə |
25,0(1,39) |
AC: 6VA DC: 4.8W |
|
3V320-08 |
Giriş=çıxış=G1/4 |
-20~70 |
5 dəfə/saniyə |
25,0(1,39) |
AC: 6VA DC: 4.8W |
|
3V310-10 |
Giriş=çıxış=G3/8 |
-20~70 |
5 dəfə/saniyə |
30,0(1,67) |
AC: 6VA DC: 4.8W |
|
3V320-10 |
Giriş=çıxış=G3/8 |
-20~70 |
5 dəfə/saniyə |
30,0(1,67) |
AC: 6VA DC: 4.8W |
|
3V410-15 |
Giriş=çıxış=G1/2 |
-5~60 |
3 dəfə/saniyə |
50,0(2,79) |
AC: 6VA DC: 4.8W |
|
3V420-15 |
Giriş=çıxış=G1/2 |
-5~60 |
3 dəfə/saniyə |
50,0(2,79) |
AC: 6VA DC: 4.8W |
