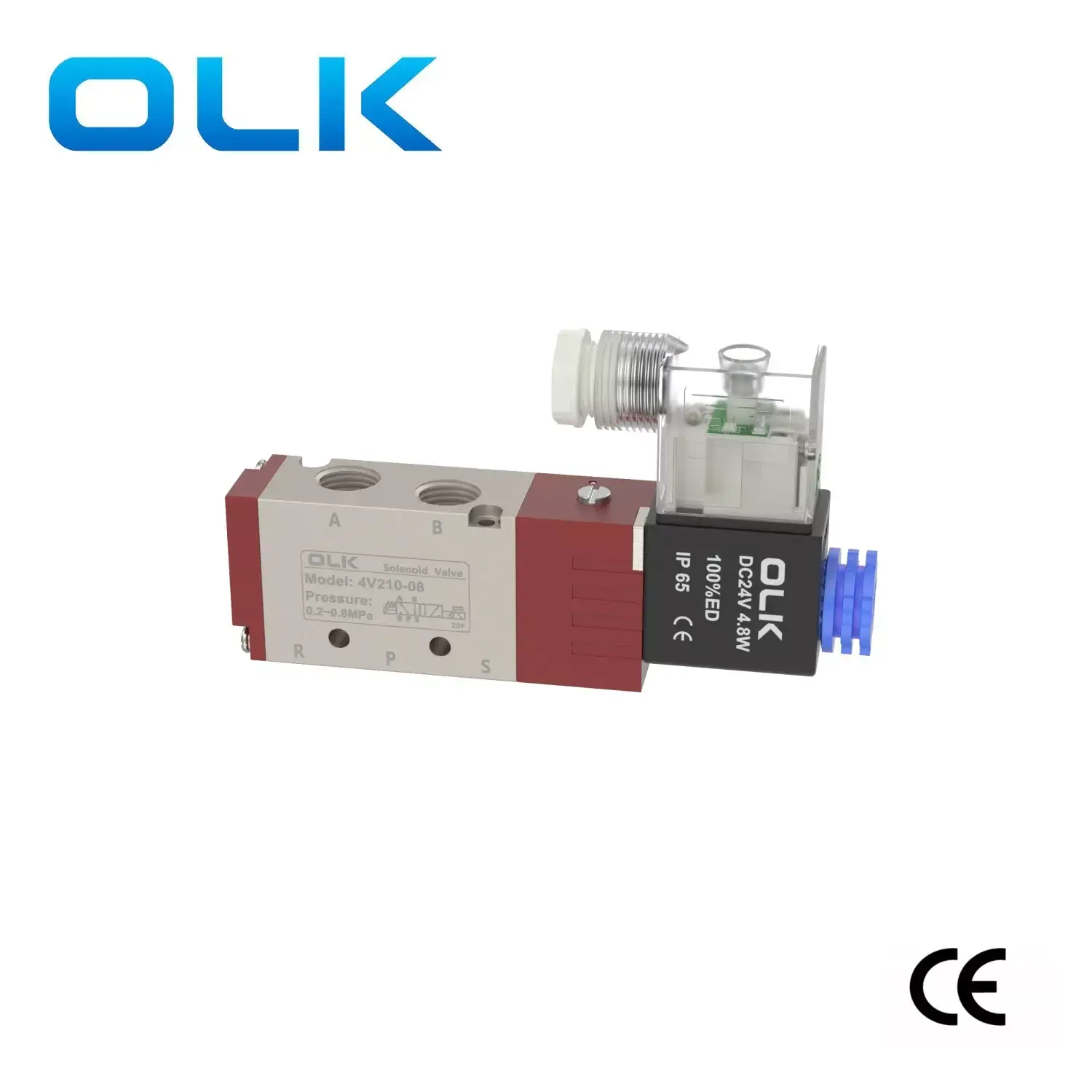

4V seriyalı Solenoid Valve 5 Way Solenoid klapan, iş mühiti olaraq hava üçün uyğun bir maye yönlü bir klapandır.
5 Yol 4V seriyalı solenoid klapan orqanı alüminium ərintisidən hazırlanmışdır və tozdan qorunan pilot başçıları, Mitsubishi möhürləmə komponentləri və dondurulmayan yağlı yağ kimi yüksək keyfiyyətli materialları özündə cəmləşdirir. Sərt iş mühitində funksionallığını qoruya bilər. Bu klapan ciddi EMC və LVD uyğunluq testindən keçdi və ən yüksək təhlükəsizlik və keyfiyyət standartlarına cavab verən CE sertifikatını aldı.
Məhsul, istifadəçilərə kompleks inteqrasiya edilmiş sistem mühitində məhsulu tez bir zamanda müəyyənləşdirməyə imkan verən xüsusi görünüş rənglərini qəbul edir.
4V seriyalı Solenoid klapanları üçün standart interfeyslər, asan quraşdırma üçün inteqrasiya olunmuş dəstlərdə mövcuddur, G1 / 4, G1 / 4, G1 / 2, G1 / 2, G1 / 2, G1 / 2, G1 / 2, G1 / 2, G1 / 2, Müvafiq gərginlik enerjisini seçmək üçün, xüsusi tətbiq ssenarisindən asılı olaraq əməliyyatların aparılması üçün çox seçim var.
THE4V seriyası Solenoid klapanları Ouleikai (Olk), istehsal xəttiniz üçün etibarlı həllər, tibbi maşınlar, tekstil avadanlığı, tibbi maşınlar, tekstil avadanlığı, tekstil avadanlığı, tipli ssenarilərdə geniş istifadə olunur.
Simvol:
| 4v | 2 | 10 | 08 | AC110V | Ex-p |
| Model | Kodlaşdırmaq | Valve tipi | Port ölçüsü | Gərginlik | Məftil üsulu |
| 4v: 2 mövqe 5 yol / 2 mövqedə 5 yol solenoid klapan | 1: 100 seriyası | 10: tək solenoid valve 5/2 yol | M5: m5x0.8 | A: AC22C | Boş: sənin |
|
|
2: 200 seriyası | 20: Cüt solenoid klapan 5/2 yol | 06: G1 / 8 | B: dc24v | I: Xətti |
|
|
3: 300 seriyası | 30c: Cüt solenoid 5/3 yol qapalı mərkəz | 08: G1 / 4 | C: AC110v |
|
|
|
4: 400 Seires | 30E: Cüt solenoid 5/3 yol egzoz mərkəzi | 10: G3 / 8 | E: AC24V |
|
|
|
|
30p: Cüt solenoid 5/3 yol təzyiq mərkəzi | 15: G1 / 2 | F: dc12v |
|
|
|
|
|
|
|
|
Məhsul xüsusiyyətləri:
1. Pilot rejimi: Xarici və daxili seçimlər;

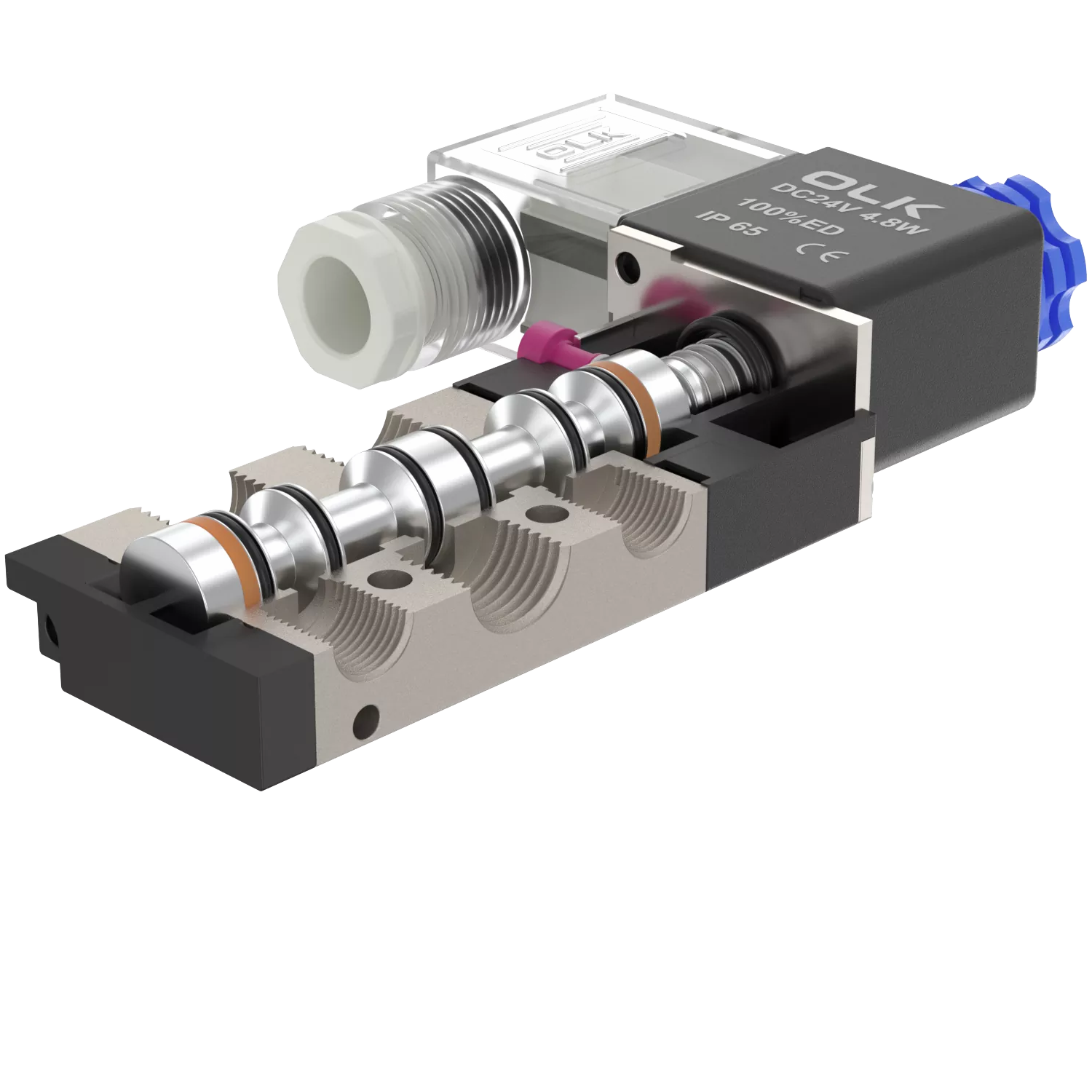

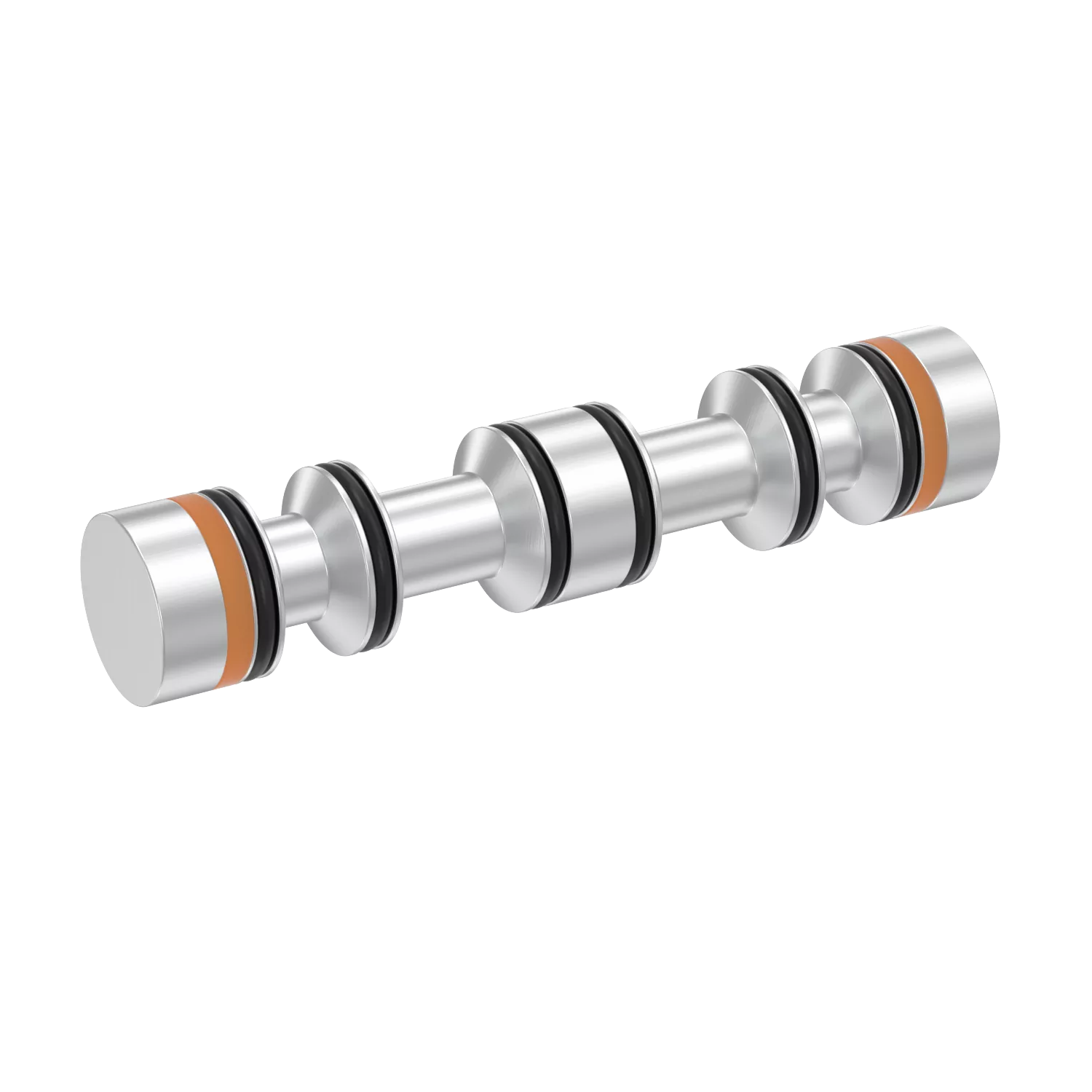

2 .. piston tipli quruluş, əla möhürləmə, həssas cavab;
3.Hər bir mövqe solenoid klapanları seçmək üçün üç mərkəzi funksiya təklif edir:
4. İkiqat başlı iki mövqedə solenoid klapanlar yaddaş funksiyası;
5. Xüsusi üsullar, aşağı sürtünmə müqavimət, aşağı başlanğıc təzyiq, uzun xidmət müddəti ilə işlənmiş daxili deliklər;
6. Neft yağlarının yağlanması üçün ehtiyac;

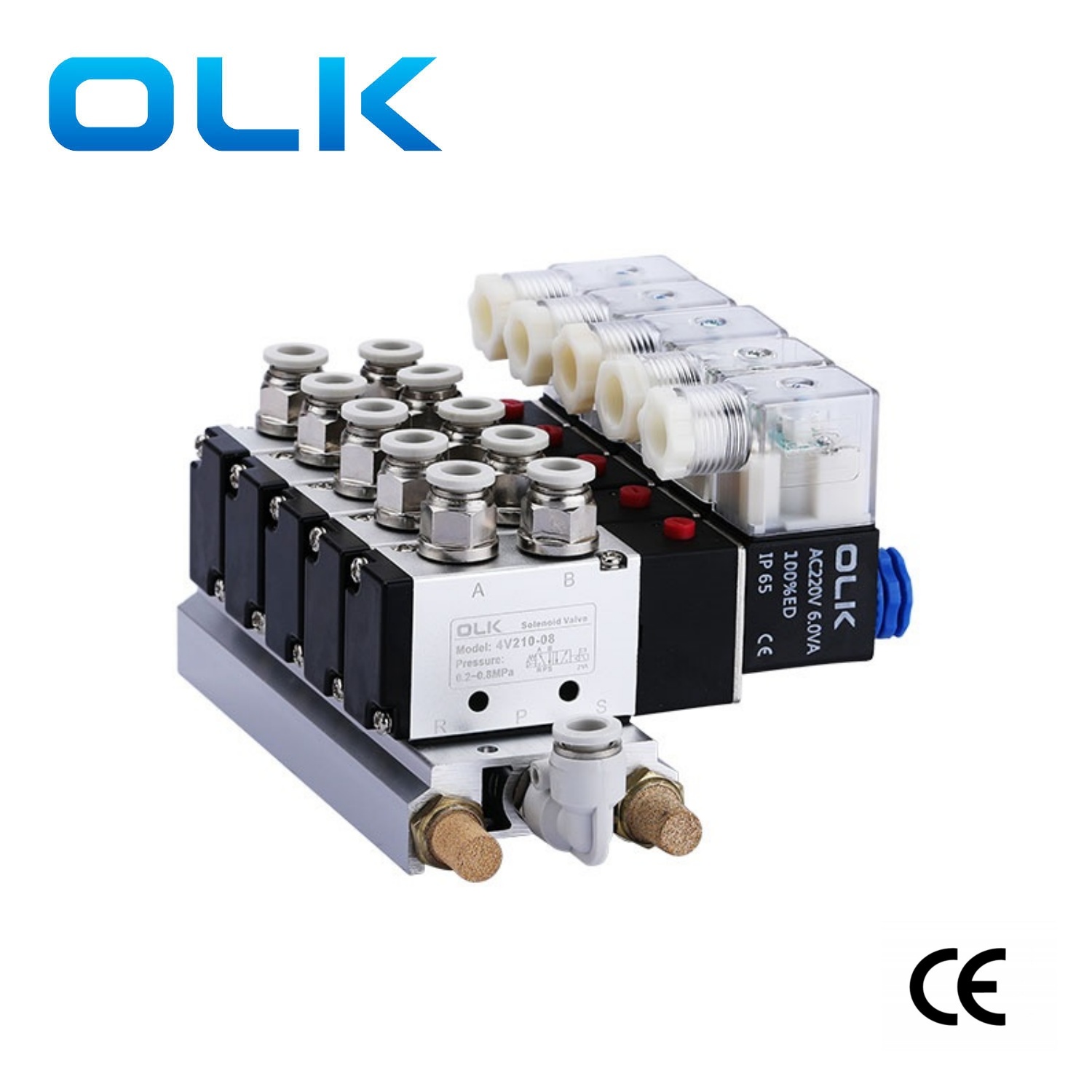

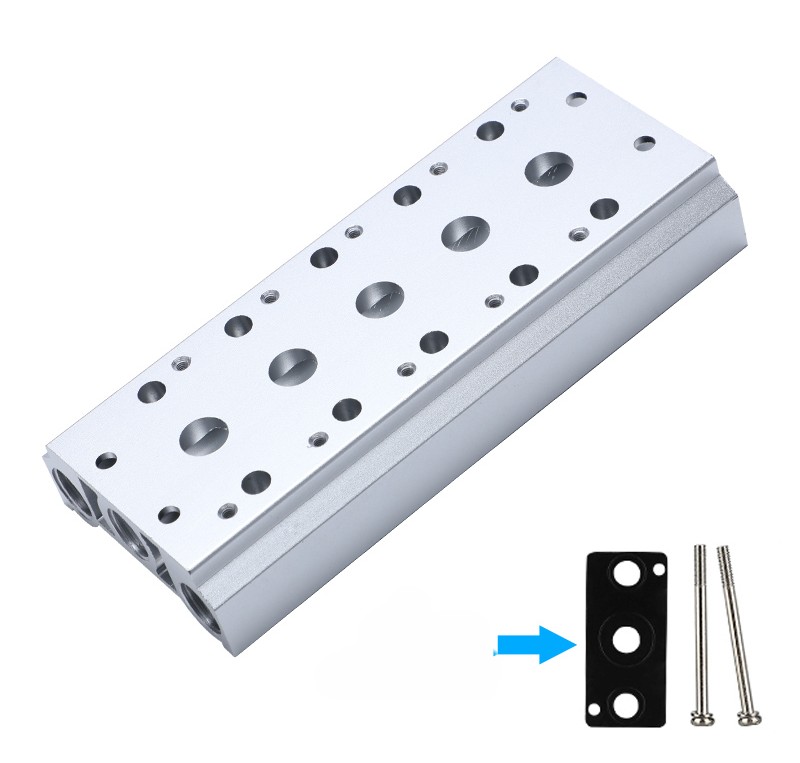

7.Kaza qurma yerini qurtarmaq üçün bəyəstlik valve montajı ilə birləşdirilə bilər;
8. Asan quraşdırma və diskussiya üçün əl cihazı ilə təchiz olunmuşdur;
9. Seçim üçün mövcud olan birdən çox standart gərginlik səviyyəsi.
|
işlənmiş mühit |
Hava (40 mm-dən yuxarı bir filtr vasitəsilə süzülmüşdür) |
|
Hərəkət |
Pilot növü |
|
yağlama |
lazımsız |
|
İş Təzyiqi Rəqəmsal MPA (PSI) |
0,15~0.8 (21 ~ 114) |
|
Zəmanətli təzyiq müqaviməti |
1.5MPA (215PSI) |
|
İşləmə istiliyi ° C |
-20~70 |
|
Bədən materialı |
alüminium ərintisi |
|
Standart gərginlik |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Gərginlik diapazonundan istifadə edin |
AC: ± 15% DC: ± 10% |
|
enerji istehlakı |
AC: 3VA DC: 3W |
|
qoruma səviyyəsi |
IP65 (DIN40050) |
|
İstilik müqavimət dərəcəsi |
Dərəcəli b |
|
Bağlantı növü |
Din yuvası tipi, çıxış növü |
|
Həyəcan vaxtı |
5 dəfə / saniyə |
|
model |
Port diametri |
mövqelərin sayı |
ən yüksək əməliyyat tezliyi |
Effektiv kəsişmə bölgəsi MM² (CV dəyəri) |
|
4v110-m5 |
Sleake = outlet = m5 |
2 mövqeyi 5 yol |
5 dəfə / saniyə |
5.5 (0.31) |
|
4v120-m5 |
Sleake = outlet = m5 |
2 mövqeyi 5 yol |
5 dəfə / saniyə |
5.5 (0.31) |
|
4v130c-m5 |
Sleake = outlet = m5 |
Üç mövqe beş yol |
3 dəfə / saniyə |
5.0 (0.28) |
|
4v130e-m5 |
Sleake = outlet = m5 |
Üç mövqe beş yol |
3 dəfə / saniyə |
5.0 (0.28) |
|
4v130p-m5 |
Sleake = outlet = m5 |
Üç mövqe beş yol |
3 dəfə / saniyə |
5.0 (0.28) |
|
4v110-06 |
Sleake = outlet = g1 / 8 |
2 mövqeyi 5 yol |
5 dəfə / saniyə |
12.0 (0.67) |
|
4v120-06 |
Sleake = outlet = g1 / 8 |
2 mövqeyi 5 yol |
5 dəfə / saniyə |
12.0 (0.67) |
|
4v130c-06 |
Sleake = outlet = g1 / 8 |
Üç mövqe beş yol |
3 dəfə / saniyə |
9.0 (0.50) |
|
4v130e-06 |
Sleake = outlet = g1 / 8 |
Üç mövqe beş yol |
3 dəfə / saniyə |
9.0 (0.50) |
|
4v130p-06 |
Sleake = outlet = g1 / 8 |
Üç mövqe beş yol |
3 dəfə / saniyə |
9.0 (0.50) |
|
4v210-06 |
Sleake = outlet = g1 / 8 |
2 mövqeyi 5 yol |
5 dəfə / saniyə |
14.0 (0.78) |
|
4v220-06 |
Sleake = outlet = g1 / 8 |
2 mövqeyi 5 yol |
5 dəfə / saniyə |
14.0 (0.78) |
|
4v230c-06 |
Sleake = outlet = g1 / 8 |
Üç mövqe beş yol |
3 dəfə / saniyə |
12.0 (0.67) |
|
4v230e-06 |
Sleake = outlet = g1 / 8 |
Üç mövqe beş yol |
3 dəfə / saniyə |
12.0 (0.67) |
|
4v230p-06 |
Sleake = outlet = g1 / 8 |
Üç mövqe beş yol |
3 dəfə / saniyə |
12.0 (0.67) |
|
4v210-08 |
INTEL = Outlet = G1 / 4 Egzoz = G1 / 8 |
2 mövqeyi 5 yol |
5 dəfə / saniyə |
16.0 (0.89) |
|
4v220-08 |
INTEL = Outlet = G1 / 4 Egzoz = G1 / 8 |
2 mövqeyi 5 yol |
5 dəfə / saniyə |
16.0 (0.89) |
|
4v230c-08 |
INTEL = Outlet = G1 / 4 Egzoz = G1 / 8 |
Üç mövqe beş yol |
3 dəfə / saniyə |
12.0 (0.67) |
|
4v230e-08 |
INTEL = Outlet = G1 / 4 Egzoz = G1 / 8 |
Üç mövqe beş yol |
3 dəfə / saniyə |
12.0 (0.67) |
|
4v230p-08 |
INTEL = Outlet = G1 / 4 Egzoz = G1 / 8 |
Üç mövqe beş yol |
3 dəfə / saniyə |
12.0 (0.67) |
|
4v310-08 |
Sleake = outlet = g1 / 4 |
2 mövqeyi 5 yol |
4 / san |
25.0 (1.40) |
|
4v320-08 |
Sleake = outlet = g1 / 4 |
2 mövqeyi 5 yol |
4 / san |
25.0 (1.40) |
|
4v330c-08 |
INTEL = Outlet = G3 / 8 Egzoz = G1 / 4 |
Üç mövqe beş yol |
3 dəfə / saniyə |
18.0 (1.00) |
|
4v330e-08 |
INTEL = Outlet = G3 / 8 Egzoz = G1 / 4 |
Üç mövqe beş yol |
3 dəfə / saniyə |
18.0 (1.00) |
|
4v330p-08 |
INTEL = Outlet = G3 / 8 Egzoz = G1 / 4 |
Üç mövqe beş yol |
3 dəfə / saniyə |
18.0 (1.00) |
|
4v310-10 |
Sleake = outlet = g1 / 4 |
2 mövqeyi 5 yol |
4 / san |
30 (1.68) |
|
4v320-10 |
Sleake = outlet = g1 / 4 |
2 mövqeyi 5 yol |
4 / san |
30 (1.68) |
|
4v330c-10 |
INTEL = Outlet = G3 / 8 Egzoz = G1 / 4 |
Üç mövqe beş yol |
3 dəfə / saniyə |
18.0 (1.00) |
|
4v330e-10 |
INTEL = Outlet = G3 / 8 Egzoz = G1 / 4 |
Üç mövqe beş yol |
3 dəfə / saniyə |
18.0 (1.00) |
|
4v330p-10 |
INTEL = Outlet = G3 / 8 Egzoz = G1 / 4 |
Üç mövqe beş yol |
3 dəfə / saniyə |
18.0 (1.00) |
|
4v410-15 |
Sleake = outlet = g1 / 2 |
2 mövqeyi 5 yol |
3 dəfə / saniyə |
50.0 (2.79) |
|
4v420-15 |
Sleake = outlet = g1 / 2 |
2 mövqeyi 5 yol |
3 dəfə / saniyə |
50.0 (2.79) |
|
4v430c-15 |
Sleake = outlet = g1 / 2 |
Üç mövqe beş yol |
3 dəfə / saniyə |
30 (1.68) |
|
4v430e-15 |
Sleake = outlet = g1 / 2 |
Üç mövqe beş yol |
3 dəfə / saniyə |
30 (1.68) |
|
4v430p-15 |
Sleake = outlet = g1 / 2 |
Üç mövqe beş yol |
3 dəfə / saniyə |
30 (1.68) |
Suallar:
1. 4V seriyalı solenoid valve 5 yolun tezliyi nə qədər sürətlidir?
Maks hərəkət tezliyi 5 dəfə / saniyə.
2. 4V seriyalı solenoid klapan 5 yolu uzun müddətdir gücləndirilə bilərmi?

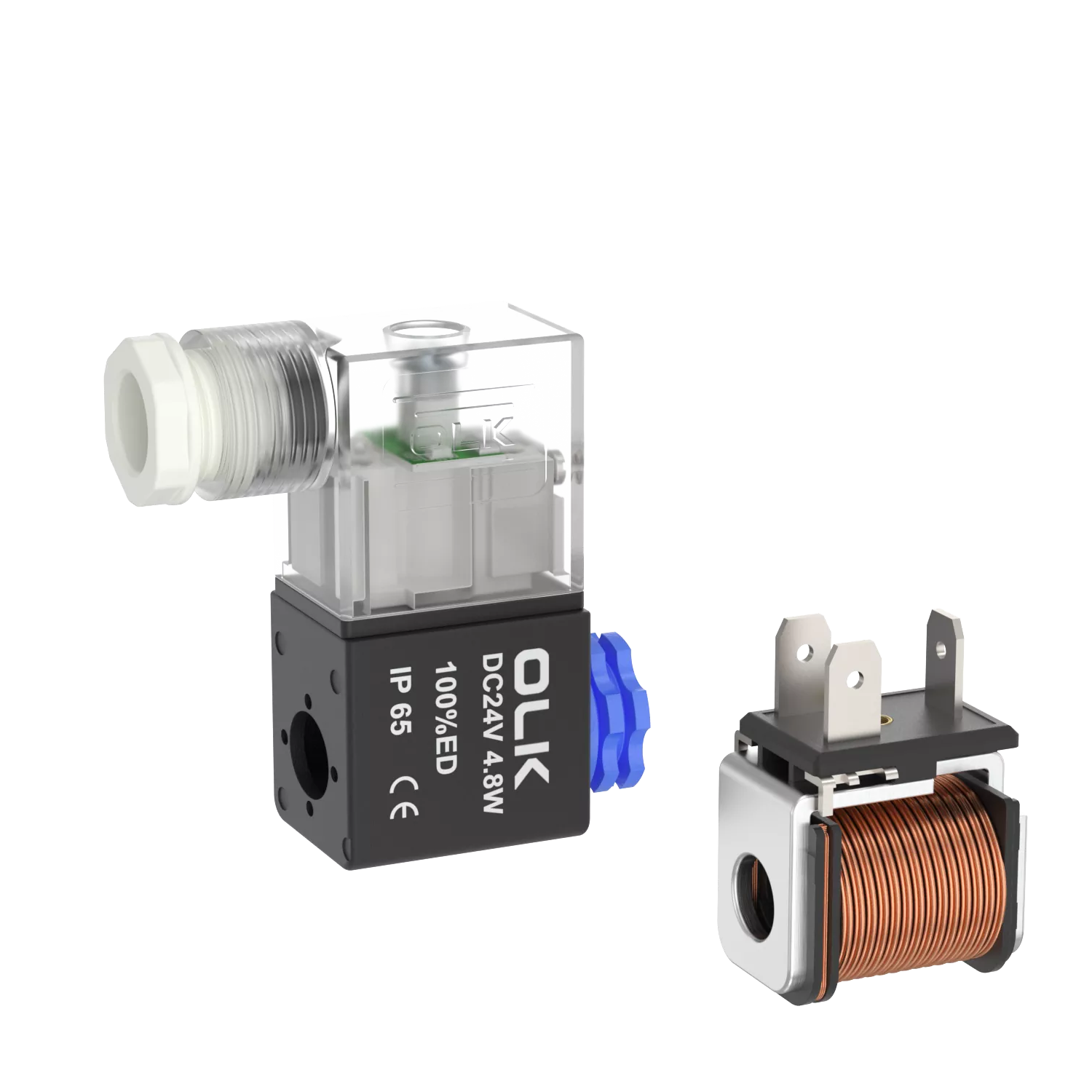

Bəli, bobimimiz 100% ED-dir.
3. 4V solenoid klapanlarının ömrünü necə inkişaf etdirmək olar?
Havada nəm və çirkləri süzgəcdən keçirmək üçün neft su ayırıcısı təklif etdi
4. Solenoid rulonu hava hortumu və ya birgə interfeysini blok edəcəkmi?
Bu baş verməyəcək, çünki bobin kobud qozu açmaqla tənzimlənə bilər
5. Voltage AC və DC arasındakı fərq?
DC birbaşa cərəyandır, AC alternativ cərəyandır. Ümumiyyətlə, ev elektrik enerjisi AC220V
