OLK 3V200 seriyası, yüksək keyfiyyətli alüminium ərintisi tərəfindən istifadə edilən 3 mövqeli 2 yollu hava solenoid klapan. Fəaliyyət rejimi daxili pilot tipdir. Tək təsirli pnevmatik silindrləri idarə etmək üçün uyğundur. Onu müxtəlif ağır iş yerlərində istifadə üçün uyğun edir.
|
3V |
2 |
10 |
8 |
YOX |
|
Model |
Kod |
klapan növü |
port ölçüsü |
Fəaliyyət növü |
|
3V: 3/2 yollu solenoid klapan |
2:200 seriyası |
10: tək solenoid 5/2 yol |
06: G1/8 |
NC: Normalda bağlıdır |
|
20: ikiqat solenoid klapan 5/2 yol |
08:G1/4 |
NO: Normalda açıqdır |
|
Model |
3V210-06 |

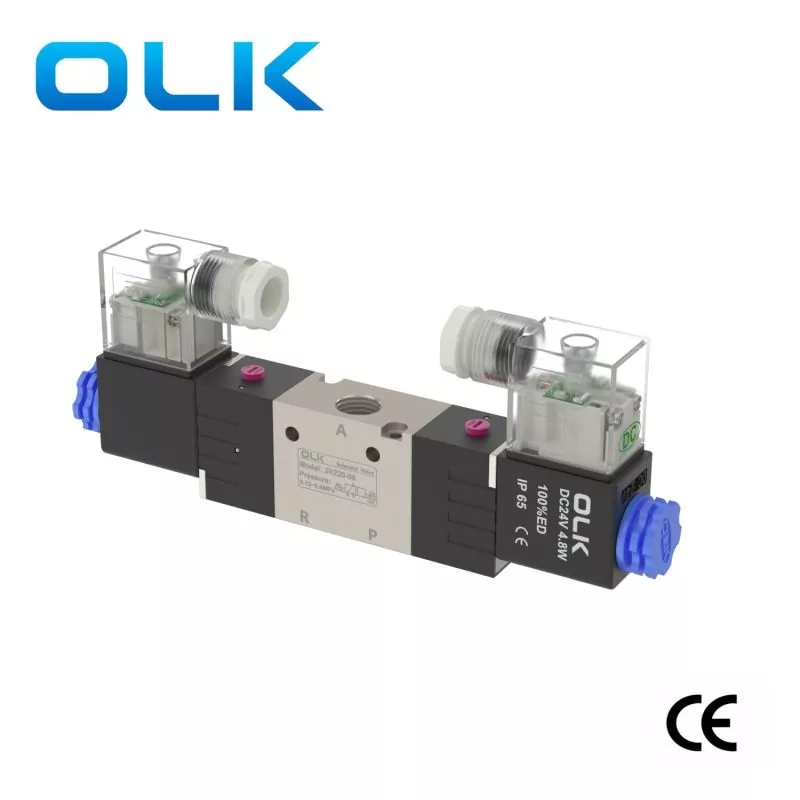

3V220-06 |

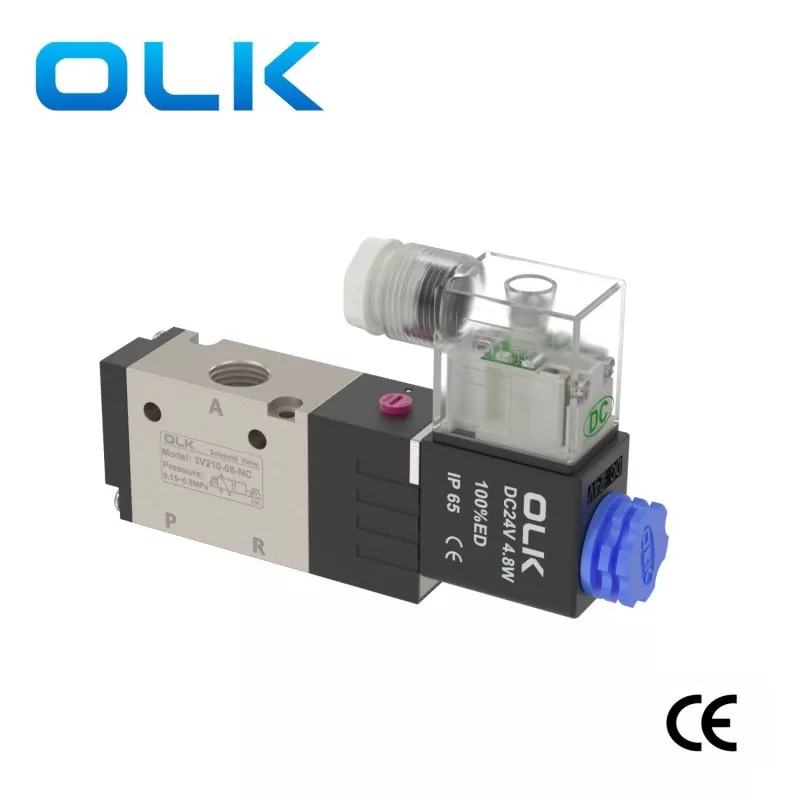

3V210-08 |
3V220-08 |
|
İşləyən orta |
Hava (40μm-dən çox olan filtr ekranından süzün) |
|||
|
Fəaliyyət rejimi |
Daxili Pilot Tipi |
|||
|
port ölçüsü |
M5Giriş=Çıxış=G1/8 |
Giriş=Çıxış=G1/4 |
||
|
Effektiv kəsişmə sahəsi |
14mm²（Cv=0.78） |
16.0mm²（Cv=0.89） |
||
|
Vəzifələr |
3/2 Port |
|||
|
Təzyiq diapazonu |
0,15-0,8 MPa (21-114psi) |
|||
|
Sübut təzyiqi |
1.5MPa (215psi) |
|||
|
Oyanma təzyiqi |
-20-70 ℃ |
|||
|
Bədən materialı |
Alüminium ərintisi |
|||
|
Yağlama |
Ehtiyac yoxdur |
|||
|

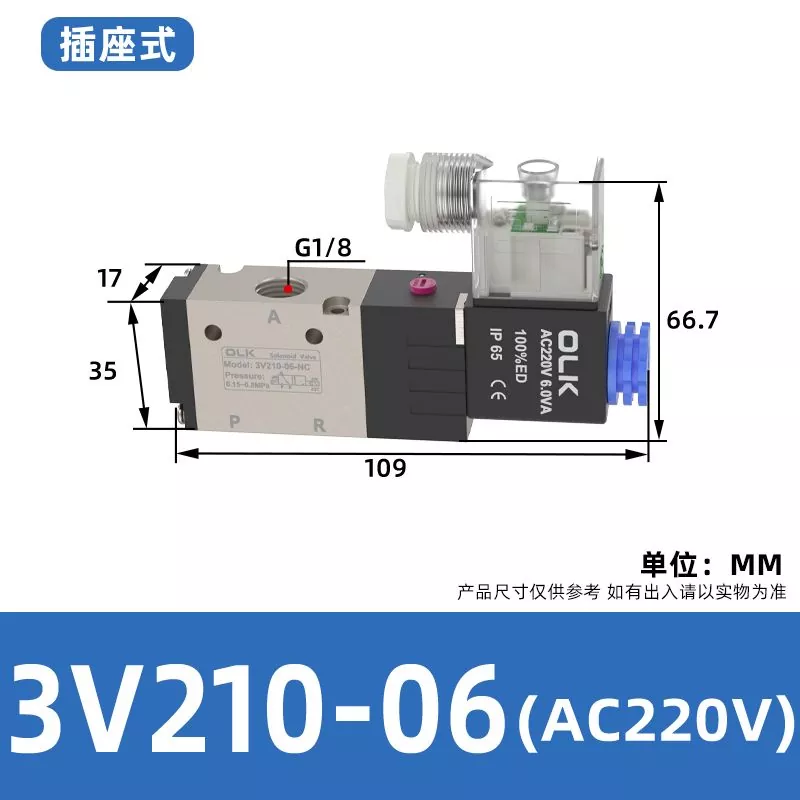

3V210-06 AC24V |
3V210-06 AC110V |
3V210-06 AC220V |
3V210-06 DC220V |
3V210-06 DC24V |
|
3V210-08 AC24V |
3V210-08 AC110 |
3V210-08 AC220V |
3V210-08 DC220V |
3V210-08 DC24V |
|
3V220-06 AC24V |
3V220-06 AC110V |
3V220-06 AC220V |
3V220-06 DC220V |
3V220-06 DC24V |
|
3V220-08 AC24V |
3V220-08 AC110V |
3V220-08 AC220V |
3V220-08 DC220V |
3V220-08 DC24V |
