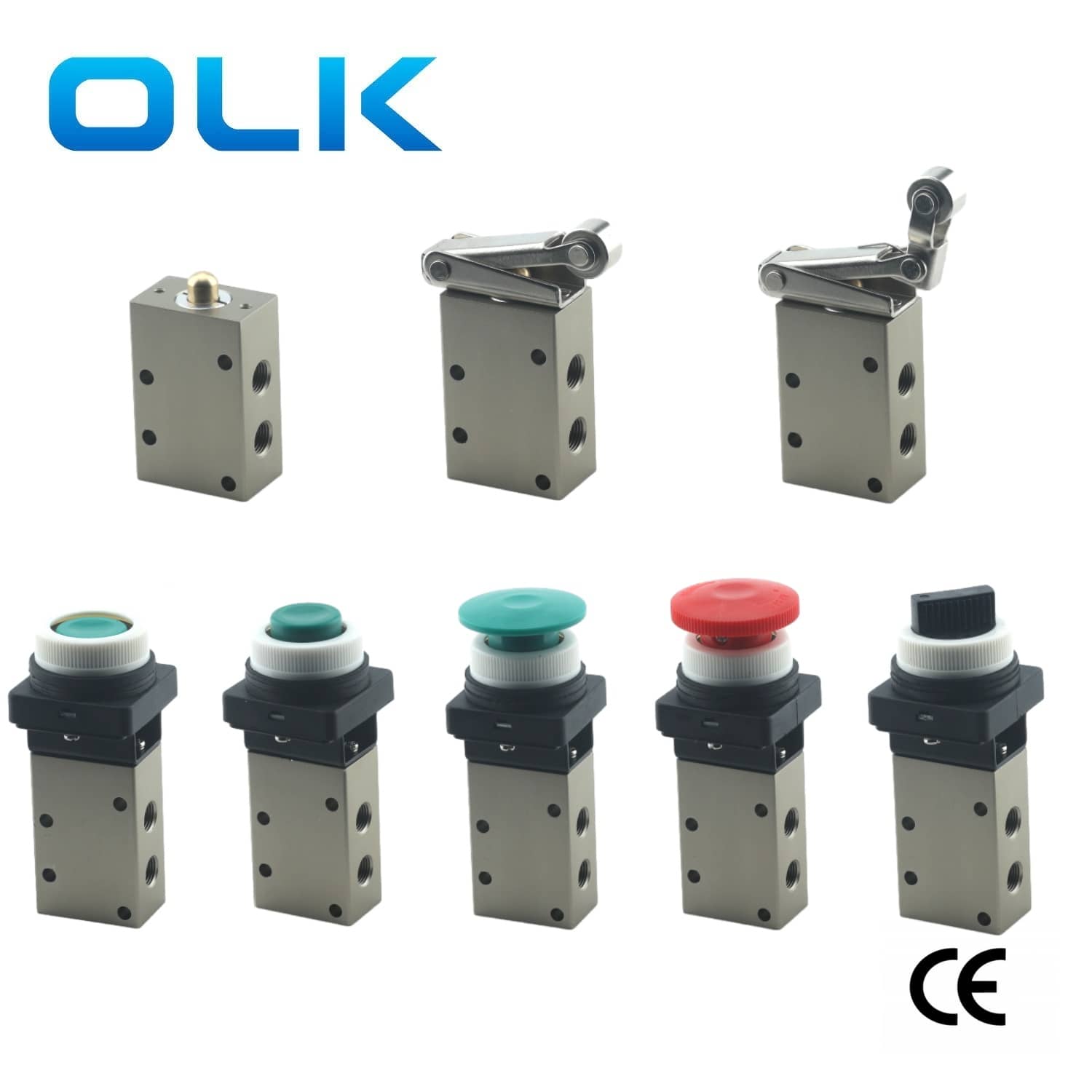

Mexanik Düymə İdarəetmə Klapanımız, maye axını dərəcələri üzərində dəqiq nəzarət etməyə imkan verir, dəqiq maye nəzarət tələb edən tətbiqlər üçün ideal bir seçim halına gətirir. Valve, maye axını dərəcələrini tənzimləmək üçün etibarlı və istifadəsi asan bir interfeys təklif edən mexaniki bir düymə nəzarətini təqdim edir.
Mexanik bir idarəetmə istiqaməti klapanı elektrik siqnalına ehtiyacı olmayan bir valve növüdür .Amma makaranı idarə etmək üçün mexaniki güclə güvənir. Əməliyyat Fəaliyyət rejiminə görə, əsas tip, birbaşa hərəkət edən tip, roller növü, yanal rulon tipi, qolu diyircəkli tip, tənzimlənən çubuq tipi, tənzimlənən qol tipi, tənzimlənən qol vurma növü və tipli təsnif edilə bilər. Ümumiyyətlə davamlı əməliyyatlarda, yüksək avtomatlaşdırılmış avadanlıqlarda və istehsal xətti maşınlarının hərəkətlərini məhdudlaşdırır.
|
Rəmzi |
Valve tipi |
Əməliyyat üsulu |
Xüsusiyyət |
Tətbiqi |
Olk mexaniki valve modeli |
|
|

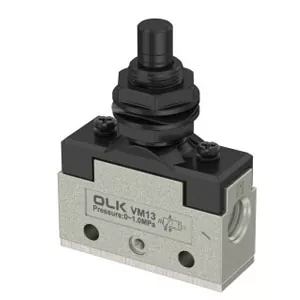

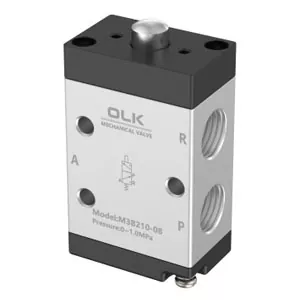

Əsas tipli mexaniki klapan |
Xarici qüvvə olmadıqda klapan nüvəsini yenidən qurun; Push çubuğu xarici qüvvə tərəfindən basıldıqda, push çubuğu klapan nüvəsini kontakt edir və r portunu möhürləyir və sonra P-A bağlı etmək üçün klapan nüvəsini itələyir |
Sadə əməliyyat, keçmək üçün itələyin, yenidən qurun |
Tez-tez avadanlıq, əl ilə idarəetmə və sadə hədd açarı üçün istifadə olunur |
VM13322, MV322, MV322, CM322, CM322, VM131-01-001, VM133-M5-001, VM230-02-00, VM430-01-00, S3B-M5, S3B-06, M3B- 08, M3B-110-06, M3B-210-06, M3B-210-08, M5B-110-06, M5B-210-06, M5B-210-08, XQ250610, XQ250610, XQ250410, XQ230410, |
|
|
Düz pambıq tipemekanik valve |
Makara birbaşa güc |
Yüksək eksenel qüvvəyə tab gətirə bilmir |
· İş parçası yuxarıdan aşağıya düşəndə tetiklenir.
· Şaquli qaldırma mexanizmi son mövqeyi aşkar edir. · Ən yüksək həddi aşkarlama. |
Vm130-01-05, vm132-m5-05 |
|
|

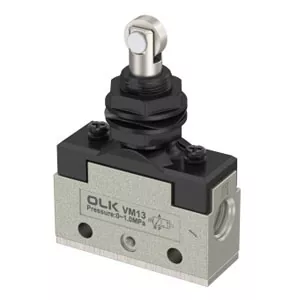

Rollerplingermexaniki klapan |
Valvanın təkan çubuğunun yuxarı hissəsində bir rolik əlavə olunur. Toqquşma bloku etmək, rulon boyunca tangencially ilə əlaqə qurun və sonra rulon gücü təkan çubuğuna ötürür |
Tənzimlənən diyircəkli qolu olan roller qolu klapan çevik tetikleyici bucaq və güclü uyğunlaşma. |
Ümumiyyətlə, xətt, avtomatik alət, silindrli vuruş aşkarlanması və məhdudlaşdırılması üçün istifadə olunur. |
CM3V-06, VM130-01-06, S3V-M5, S3V-06, S3V-08, |
|
|
Lever tipli klapanı keçin |
TheToggle Leverleft və əl-ələ verin, çünki on-off / tərsini reallaşdırmaq üçün iki mövqe arasında klapan nüvəsini dəyişdirin |
Tez-tez keçid üçün qol dizaynını dəyişdirin |
Pnevmatik alətlər armaturu, kiçik istehsal avadanlığı, avadanlıq istismara vermə mərhələsi, əl ilə keçid silindr hərəkəti üçün |
CM3Y-06, VM130-01-08 |
|
|

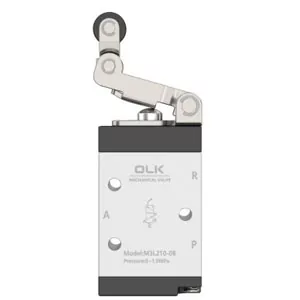

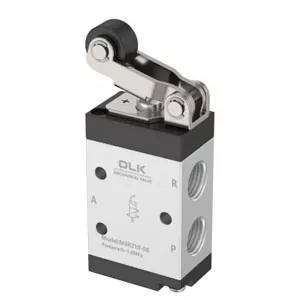

Roller qolu mexaniki klapan |
Push çubuğunun aşağı təzyiqini artırmaq üçün qolu istifadə edin |
Bi-Direction Trigger: Roller vana gövdəsinin başında yerləşir və hər iki tərəfdəki mexaniki hərəkət klapana tetikleyebilir. Qarşılıqlı hərəkət üçün uyğundur: xüsusilə xətti slayd masası üçün uyğundur və qarşılıqlı hərəkət zamanı siqnalları tetiklemek üçün təkan çubuğunun hər iki ucu. |
İstehsal xəttinin səyahət həddi, avtomatik qarşılıqlı aşkarlama və mexaniki əlaqə. |
MV322R (MV-09), MV322R, MOV322R M3R-110-06, M3R-210-06, M5R-110-06, M5R-110-06, M5R-110-06, M5R-21-06, M5R-21-06, M5R-21-06, M5R-21-08, M5R-21-08, XQ250612, XQ250412, XQ230412, S3R-M5, S3R-M5, S3R-M5 S3R-06, S3R-08, M3L-110-06, M3-210-06, M3L-2110-0 |
|
|
Bir tərəfli roller qolu tipli mexaniki valf |
Mexanik toqquşma bloku irəlilədikdə, klapan nüvəsi aşağıya basılır. Toqquşma bloku rulondan keçir və klapan nüvəsi yaz qüvvəsi ilə geri qayıdır. Toqquşma bloku qayıdanda, başındakı kiçik qolu əyilmiş kimi, diyircəkli qayıdanda klapan nüvəsi hərəkət etmir və klapan tərsinə çevrilmir. |
Çıxışın çıxış nəbzi pulse siqnalı, döngəni sadələşdirmək üçün döngədəki maneəni aradan qaldırmaq üçün istifadə olunur |
· Hərəkət istiqamətini məhdudlaşdırmaq üçün tənzimləmələr, məsələn, məsələn iş parçasına yalnız bir istiqamətə triggeri itələməsinə imkan verir.
· Əks hərəkət halında tetiklemek qarşısını almaq üçün avtomatik qidalanma sistemi.
· Yanaflama riskini azaltmaq üçün təhlükəsizlik nəzarət yerləri. |
JM-08L, JM-08L, MV522L, MV322L, CM32L, VM131-01-01, VM133-M5-02, VM230-02-02S, VM430-01-02S, S M3L-210-06, M3L-210-06, M5L-110-06, M5L-210-06, M5L-210-06, M5L-210-06, M3L-210-06, M3L-210-06, M3L-210-06, M3L-210-06, M3L-210-06, M3L-210-06, M3L-210-06, M3L-210-06, M3L-210-06, M3L-210-06, M3L-210-06, M3L-210-06, M3L-210-06, M3L-210-06, M3L-210-06, M3L-210-06, M3L-210-06, M3L-210-06, M3L-210-06, M3L-210-06, M3L-210-06, M3L-210-06 |
OLK, sürətli çatdırılma üçün ən geniş mexanik klapan və böyük bir fond ilə Çin pnevmatik istehsalçısıdır. 22 illik texniki təcrübə ilə OEM / ODM xidməti təqdim edir. Valve orqanlarını düzəldə bilərik, fərqli düymə seçimlərini təklif edə və daha zərif marka üçün UB lazer loqotipini əlavə edə bilərik.
· Mexanik bir klapan istifadə edildikdə, toqquşma blokunun kontakt səthi və rulonun 30 ° və ya 45 ° əyilmə bucağı var. Toqquşma blokunun maksimal sürəti müşahidə ediləcək müxtəlif əməliyyat mexanizmləri üçün fərqlidir.
· Silindr blokunun mətbuat üçün mətbuat blokunun mexanik qapağının keçid vaxtını aşmalıdır, buna görə silindr sürəti çox sürətli ola bilməz; Çox sürətli olarsa, toqquşma blokunun uzunluğu artırılmalıdır.
· Dayanacaq kimi mexaniki klapanlardan istifadə etməyin.
