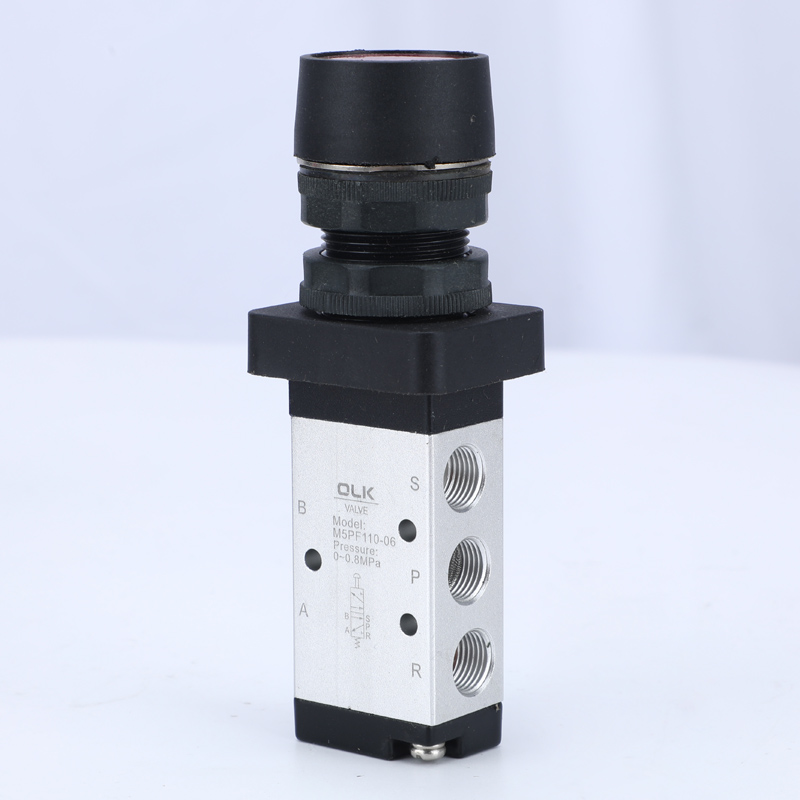

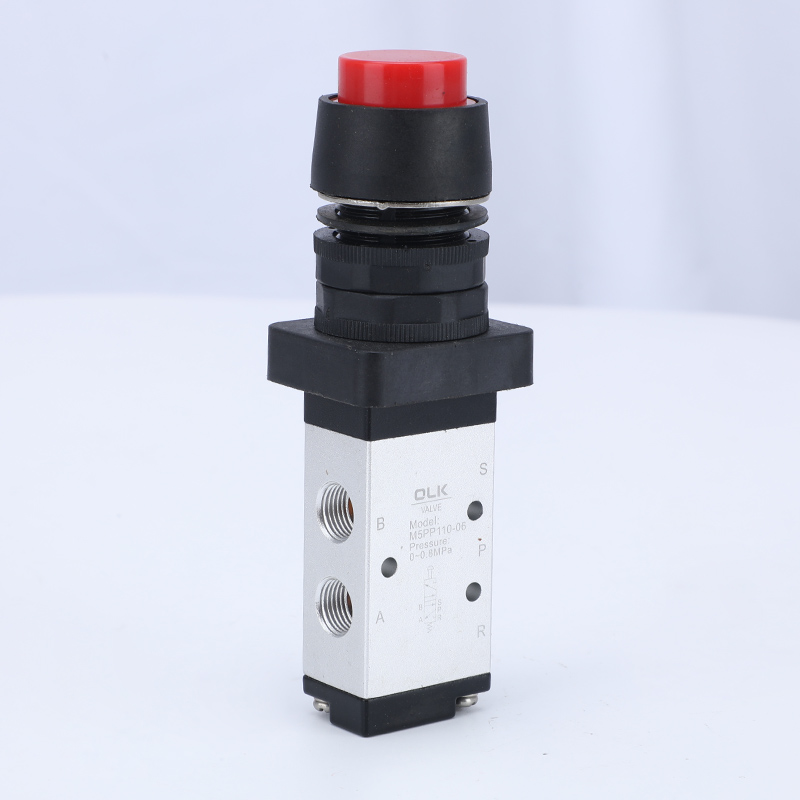

OLK pnevmatik şirkəti tərəfindən istehsal olunan AIRTAC TYPE M5 seriyalı 5/2 yollu mexaniki düyməli klapan. M5 mexaniki klapan sürüşmə sütunlu quruluşdur. Klapanın gövdəsində yerləşən işlənmiş çıxış portları. M5 düyməli klapan səs-küyü və çirklənməni azaltmaq üçün səsboğucu quraşdırmaq daha asan olacaq. .M5 Series Mexanik Düymə İdarəetmə Valfı 5 Yollu, M5-210 isə G1/8 və G1/4 interfeys iplərini təklif edir.
simvol:
Sifariş kodu
M5
PM
210
06
R
Düymə növü
Kod
PORT ÖLÇÜSÜ
Düymə rəngi
M5:M növü

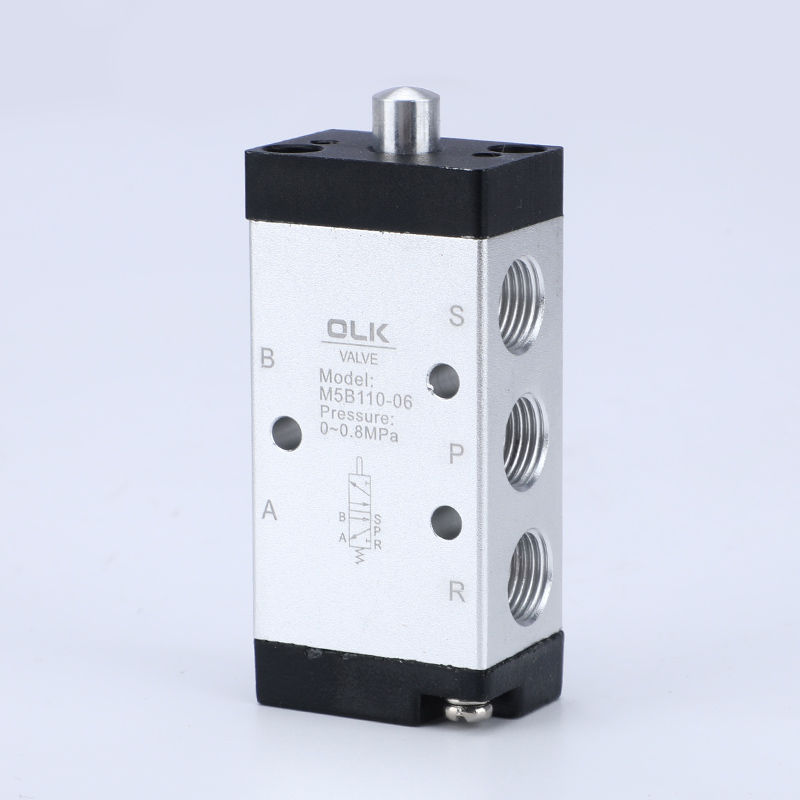

B:Əsas Növ (M5B)
110:110 seriyalı tək nəzarət
100:06:G/18
PL: QIRMIZI

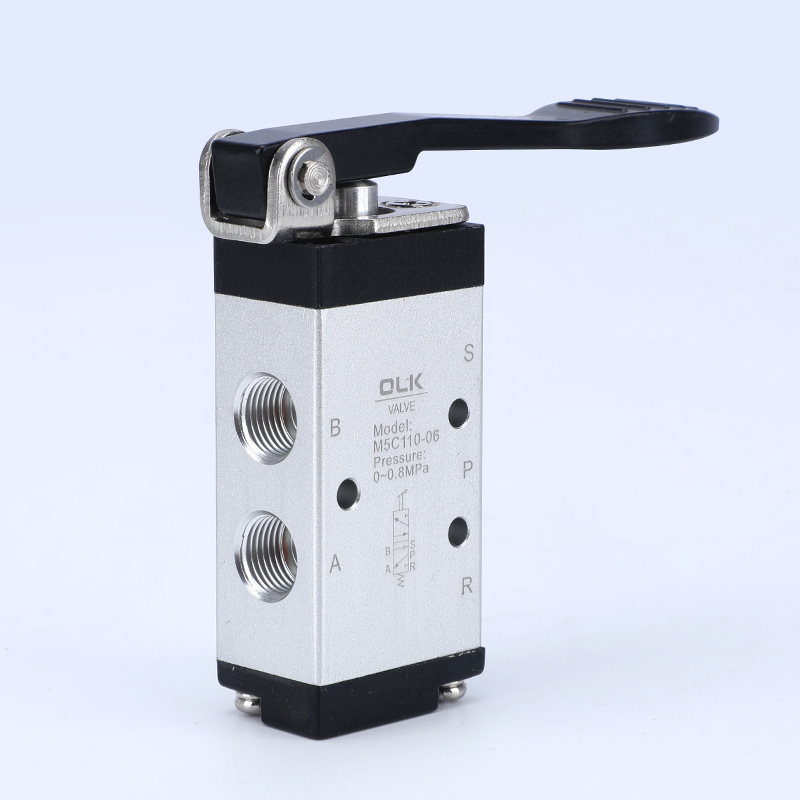

C: Uzun Tutacaq Tipi (M5C)
210:210 seriyalı tək nəzarət
200:06:G1/8
PP/PF/PM/HS: QIRMIZI, YAŞIL, QARA
D:Qısa Tutacaq Tipi (M5D)
200:08G1/4
R: Roller Lever Tipi (M5R)
L: Biristiqamətli Rolik Qolu Tipi (M5L)

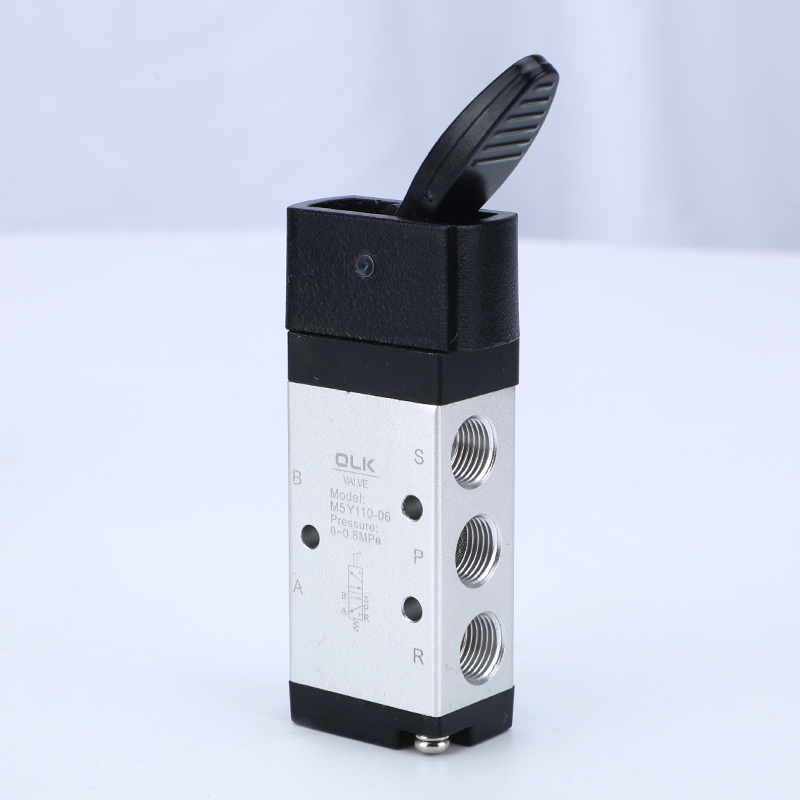

Y:Roker Qol Tipi (M5Y)

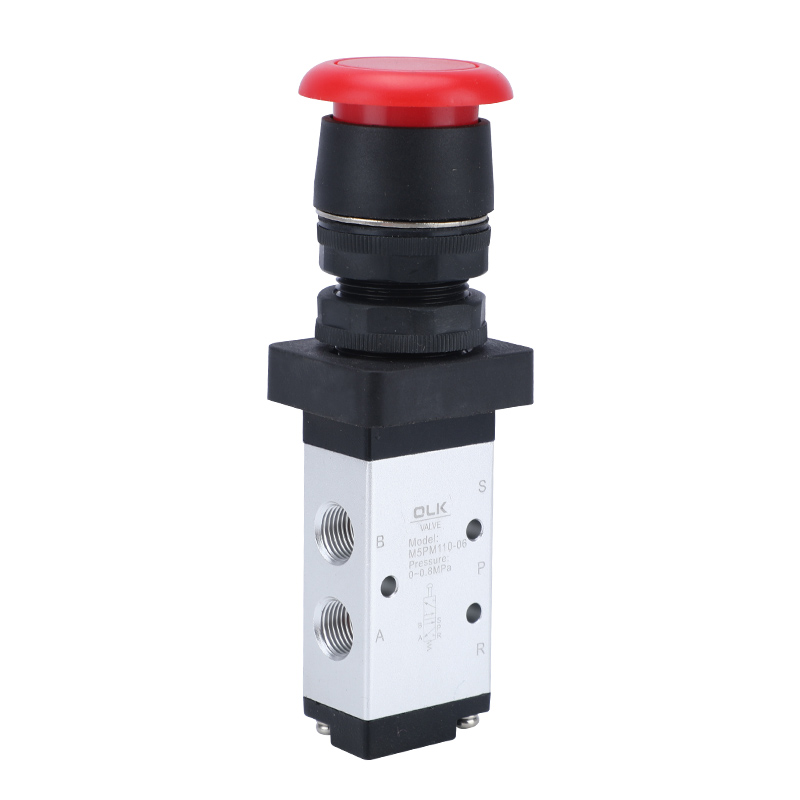

PM: Göbələk Baş Düymə Növü (M5PM)
PP:Qaldırılmış Baş Düymə Növü (M5PP)
PF: Düz Baş Düymə Növü (M5PF)
PL:Təcili Dayanma Zərbə Düymə Növü (M5PL)

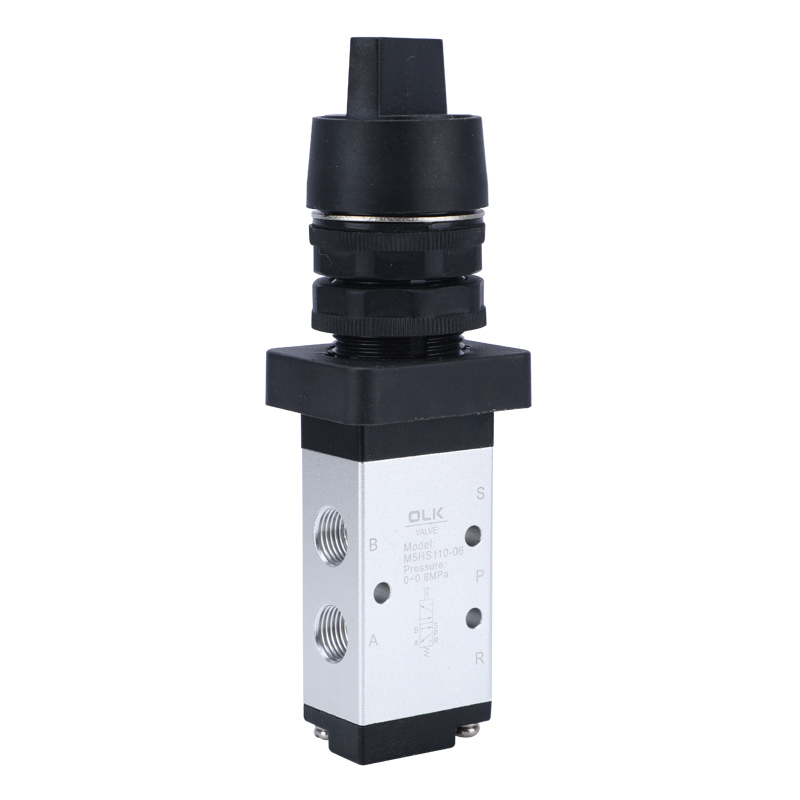

HS:Seçici Tip (M5HS)

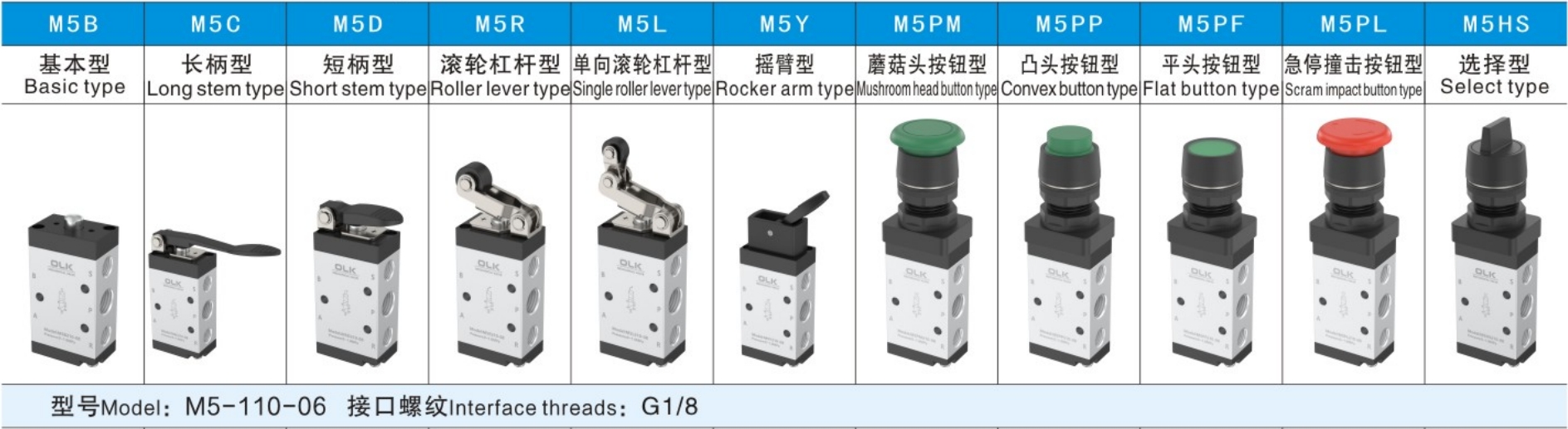

- Əsas Növ (M5B)
- Uzun Tutacaq Tipi (M5C)
- Qısa Tutacaq Tipi (M5D)
- Roller Lever Tipi (M5R)
- Bir istiqamətli diyircəkli qolu növü (M5L)
- Rokçu Qol Tipi (M5Y)
- Göbələk Baş Düymə Növü (M5PM)
- Qaldırılmış Baş Düymə Tipi (M5PP)
- Düz Baş Düymə Tipi (M5PF)
- Təcili Dayanma Zərbə Düymə Növü (M5PL)
- Seçici Tip (M5HS)
PM, PP və PF növləri üçün seçmək üçün üç düymə rəngi var: qırmızı, yaşıl və qara.
1. Səs-küy və çirklənməni azaltmaq üçün səsboğucuların quraşdırılmasını asanlaşdıran egzoz portları gövdə üzərində yerləşir.
2. M5B, M5R, M5L seriyası keçid üçün xarici qüvvələr tələb edir, xarici mexanizmlər tərəfindən təmin edilir, mövqe aşkarlanması və ya vuruş açarları üçün uyğundur.
3. M5C, M5D, M5Y, M5PF, M5PM, M5PP, M5PL, M5HS seriyaları müxtəlif şəraitlərdə rahatlıq üçün müxtəlif struktur idarəetmə başlıqları ilə əl ilə idarə olunur.

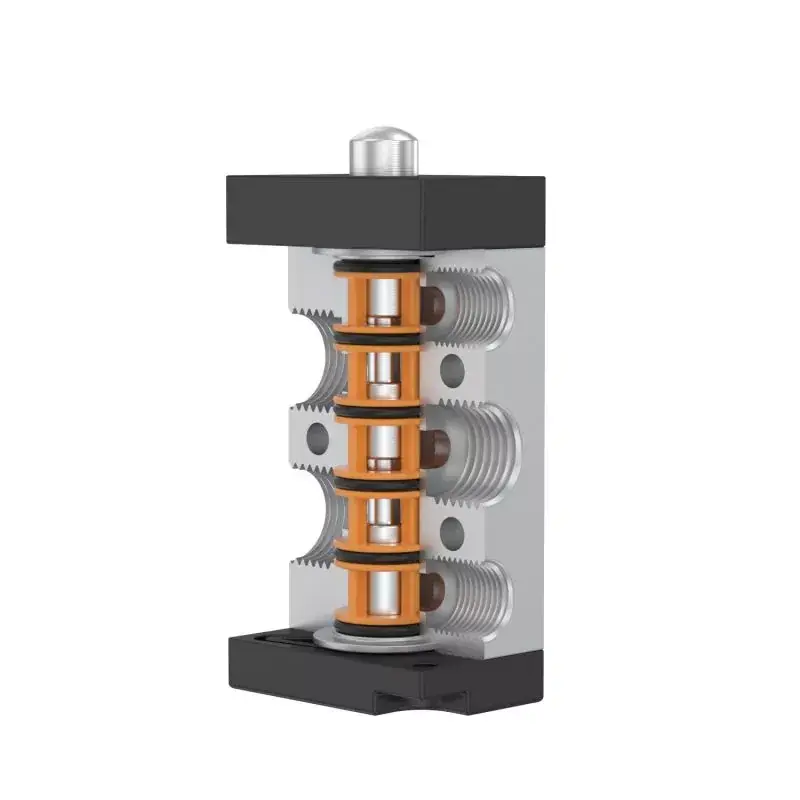

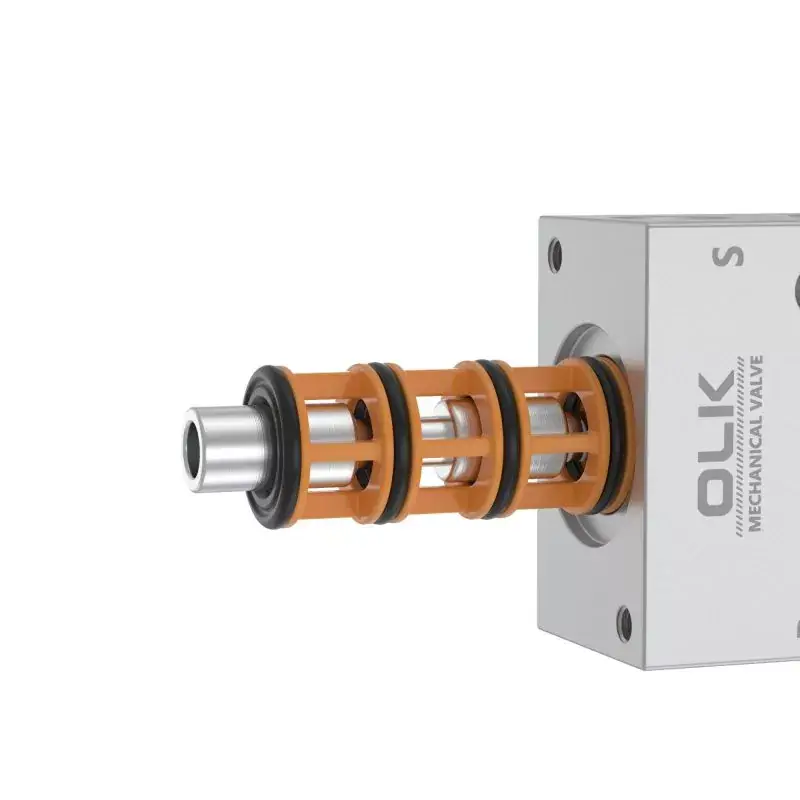

4. Sürüşən sütun quruluşu, iş təzyiqindən təsirlənməyən idarəetmə qüvvəsi (yəni, arxa təzyiq effekti yoxdur), yaxşı sızdırmazlıq üçün daxili halqa möhürü, çevik keçid.
5. Yağla yağlamaya ehtiyac yoxdur.
6. Asan istifadə üçün çoxlu mövqeli qurğular.
7. M5C, M5D, M5Y, M5R, M5L seriyalı idarəetmə başlıqları uzun ömür və daha yüksək etibarlılıq və sabitlik təmin edən metaldan hazırlanır.
|
işləyən orta |
Hava (40μm-dən çox filtrdən süzülür) |
|
Fəaliyyət |
Xarici birbaşa fəaliyyət |
|
Liman diametri |
05:M5,06:G1/8,08:G1/4 |
|
vəzifələrin sayı |
2 mövqe 5 yol |
|
yağlama |
lazımsız |
|
İş təzyiqi diapazonu MPa(psi) |
0~1,0(~145) |
|
Zəmanətli təzyiq müqaviməti |
1.5MPa (215psi) |
|
İş temperaturu °C |
-20~70 |
|
Kesiti sahəsi mm² (CV dəyəri) |
05:2,5(0,14),06:8(0,45),08:12(0,67) |
|
Bədən materialı |
alüminium ərintisi |
Ehtiyat tədbirləri
1) Nəzarət hissəsi mühəndis plastikindən hazırlanmışdır və yalnız əl ilə işləməyə icazə verilir. Klapanı dəyişdirmək üçün metal zərbədən istifadə etməyin.
2) M5B, M5C, M5D, M5PM, M5PF və M5PP seriyaları avtomatik sıfırlanır. M5Y, M5HS və M5PL əl klapanları əl ilə sıfırlanır. M5PL-ni xəzinə mövqeyinə basdıqdan sonra, fırlanan düyməni yenidən qurmaq üçün döndərmək lazımdır.
3) Tərəsmə vuruşuna diqqət yetirin. Hər hansı bir xarici qüvvə klapanın tərsinə çevrilməsinə səbəb olduqda, əsas geriyə dönmə vuruşu idarəetmə vuruşu cədvəlində göstərilən əks vuruş diapazonunu keçməməlidir, əks halda klapan gövdəsinin zədələnməsinə səbəb olacaqdır.
4) M5L birtərəfli diyircəkli klapan yalnız bir istiqamətdə (sağdan sola vuraraq) dəyişə bilər. Digər istiqamətdə yanlış təsir (soldan sağa əyilmiş).
5) Nəzarət başlığı kombinasiyası ayrıca sifariş edilə bilər.
