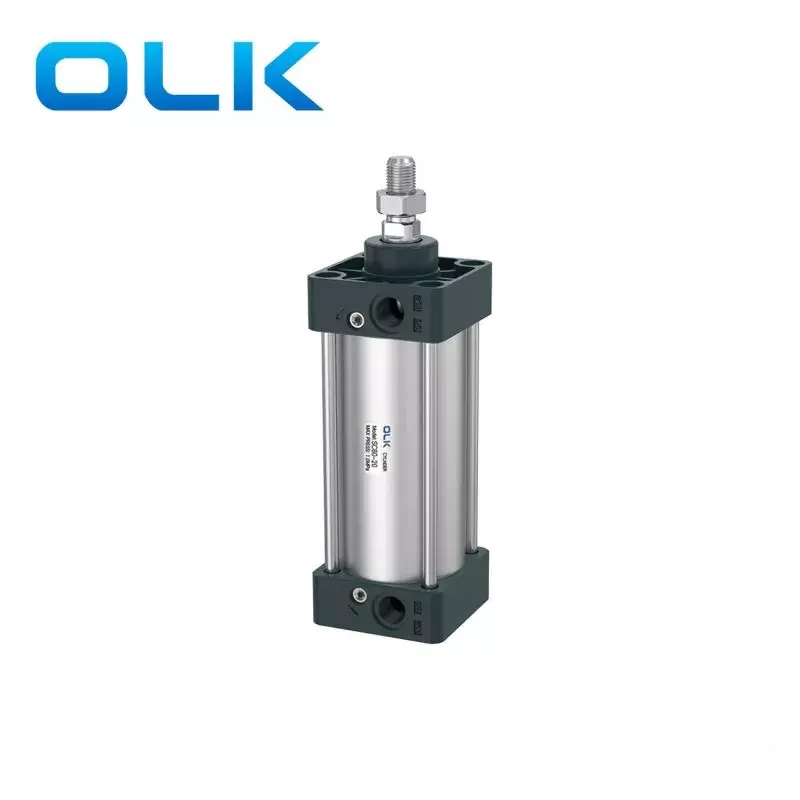

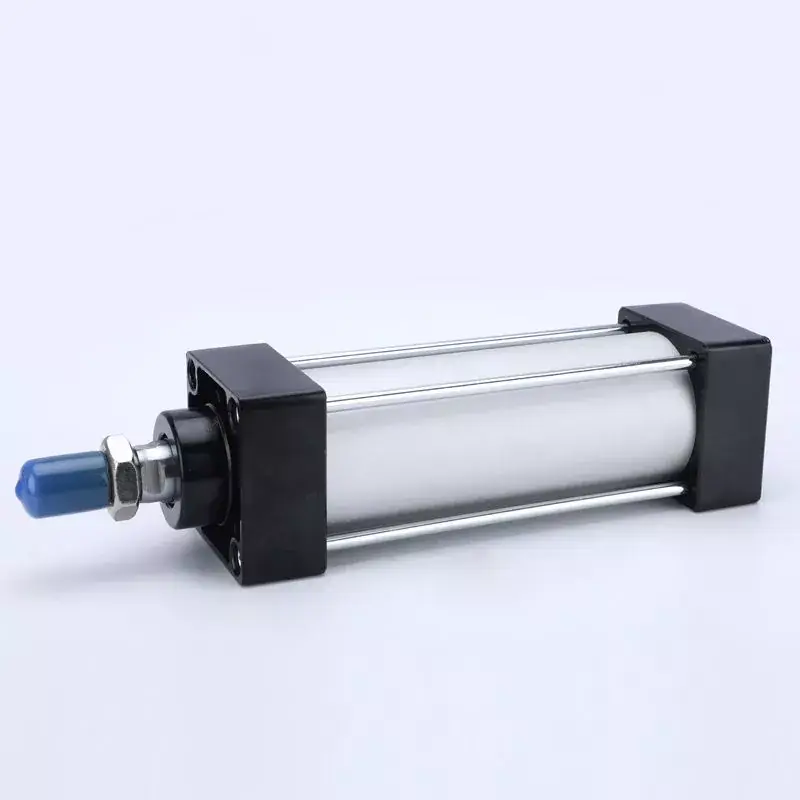

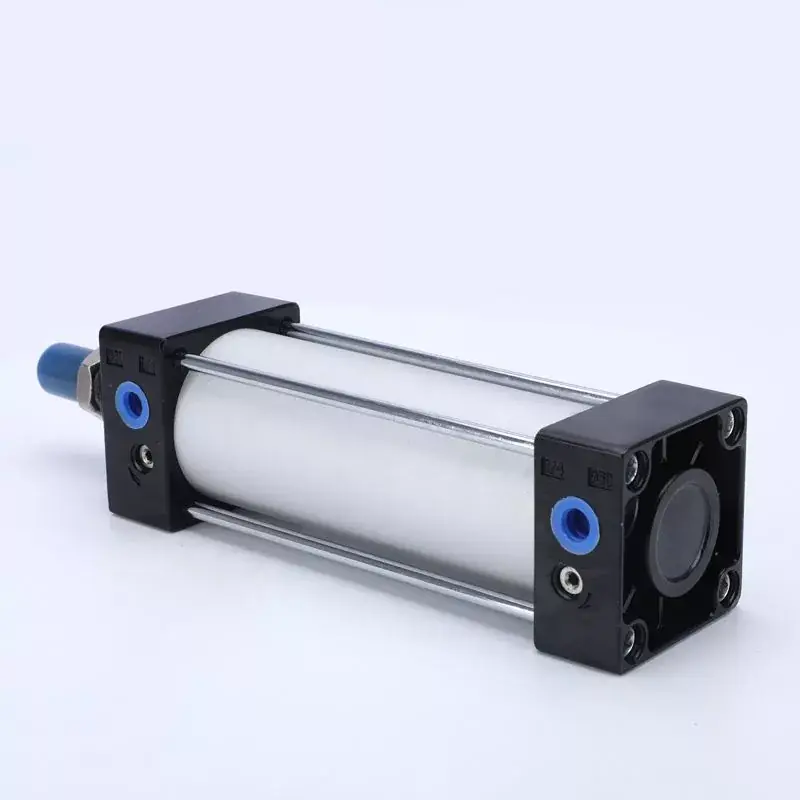

SC Seriyası Standart Silindr

Model:SC 80X80

Bizdən topdansatış SC Series Standart Silindrinə xoş gəlmisiniz, müştərilərin hər sorğusu 24 saat ərzində cavablandırılır. Ouleikai (OLK) peşəkar istehsalçıdır, biz sizə SC seriyalı silindrləri təqdim etmək istərdik və biz sizə ən yaxşı satış sonrası xidməti və vaxtında çatdırılmanı təklif edəcəyik.

Brand:
OLK
Bore size:
32, 40, 50, 63, 80, 100, 125, 160, 200, 250 mm
Stroke:
25 mm - 1000 mm
Action:
İkiqat Aktyorluq
Cushion:
Tənzimlənən Hava Yastığı
Working Pressure:
0,1-1,0Mpa (14-145 Psi)

Sorğu göndərin

Məhsul təsviri

OLK, əsasən uzun illər təcrübəsi olan SC Series Standard Silindr istehsal edən Çin istehsalçısı və təchizatçısıdır. Sizinlə işgüzar əlaqələr qurmaq ümidi ilə. SC seriyalı standart pnevmatik silindrlər alüminium ərintisi kimi yüngül materiallardan istifadə etməklə istehsal olunur, nəticədə çəkisi azalır, bu da avadanlığın əməliyyat səmərəliliyini artırmağa kömək edir. Onlar kompakt dizaynı və kiçik ölçüləri ilə xarakterizə olunur, məhdud məkanlarda quraşdırmaya imkan verir, məkan məhdudiyyətləri olan ssenarilər üçün uyğundur. ISO 15552 standart silindrləri ilə müqayisədə eyni diametrli SC seriyalı silindrlər daha kiçik uzunluğa malikdir. Onların yastıq tənzimlənməsi daha hamardır.

Mövcud olan müxtəlif ölçü və modellərlə onlar avtomatlaşdırma istehsal xətlərinin, qablaşdırma maşınlarının və xətti itələmə və fırlanma kimi funksiyalar daxil olmaqla robot tətbiqetmələrinin tələblərinə cavab verir.

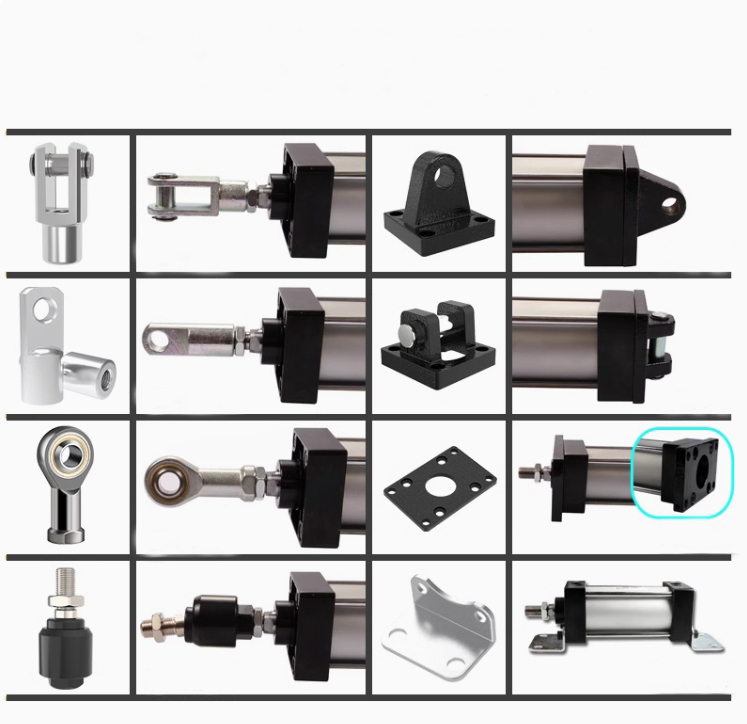

OLK, Çində pnevmatik istehsalçısı olaraq, müştərinin ətraflı tələblərinə və faktiki ehtiyaclarına uyğun olaraq müxtəlif diametrli və vuruşlu silindrlər dizayn edə və istehsal edə bilər. Bundan əlavə, onlar CA, CB, flanşlar və fitinqlər kimi silindr komponentləri ilə təchiz edilə bilər. SC seriyalı standart pnevmatik silindr müştərilərə daha yüksək xərc-effektivlik təmin etməklə rəqabətli qiymət təklif edir.

Alüminium ərintisi materialından istifadə edən OULEIKAI SC seriyalı standart silindr Məhsul xüsusiyyətləri

SC Seriyası Standart Silindr Xüsusiyyətləri:

1. Şirkətimizin standart pnevmatik silindri.

2. Porşen möhürü yağ saxlama funksiyası ilə yığcam ölçüdə xüsusi ikitərəfli sızdırmazlıq strukturunu qəbul edir.

3. Bu, çubuq tipli silindrdir, ön və arxa qapaqları alüminium boru silindrinin gövdəsinə sütunlarla birləşdirilmiş, yaxşı etibarlılığı təmin edir.

4. IS015552 standart silindrləri ilə müqayisədə, SC seriyalı silindrlər eyni silindr diametri üçün daha kiçik uzunluqlara malikdir.

5. Silindr yastıqlamasının hamar tənzimlənməsi.

6. Müştəri seçimi üçün silindrlərin və silindr montaj aksesuarlarının müxtəlif spesifikasiyası mövcuddur.

7. Silindr 150°C-ə qədər olan şəraitdə normal işləməsini təmin etmək üçün yüksək temperatura davamlı sızdırmazlıq materialları seçilir.

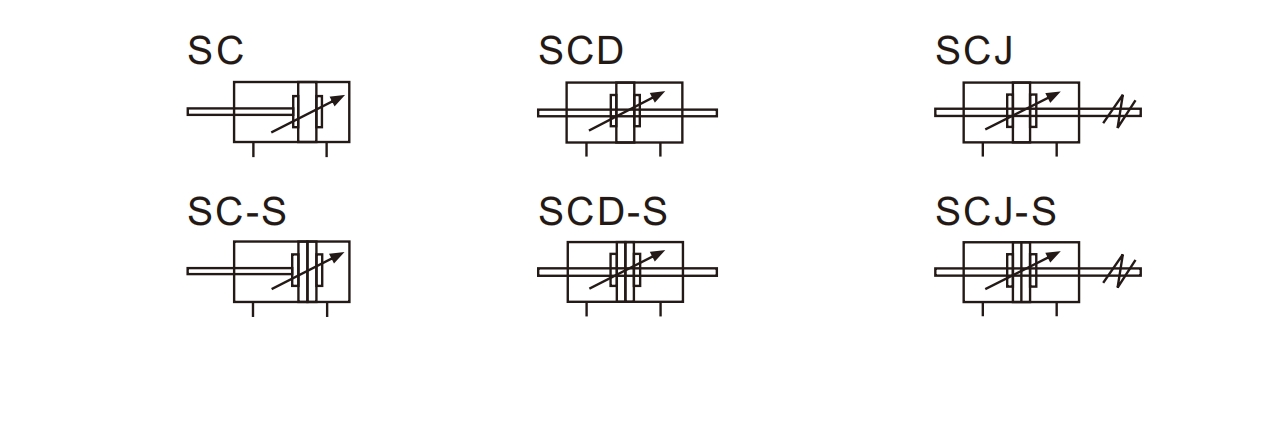

SC Seriyası Standart Silindr simvolu:

sifariş kodu
SC	50	-	50	-	20	-	S
Model	BORE		VURMA		Tənzimlənən vuruş		Magent	-
SC:Standart İki Təsirli Silindr					10:10 mm		BLANK:maqnitsiz		Möhür kodu	MONTAJ	İP NÖVÜ
SCD: İkiqat Çubuqlu İki Təsirli Silindr					20:20 mm		S: maqnit ilə		boş: TPU	LB	BLANK:PT
SCJ: Tənzimlənən Vuruşlu İkiqat Çubuqlu İki Təsirli Silindr					30:30 mm				N: NBR	FA	T: NPT
					40:40 mm				H:FKM/VITOM	FB	G:G
					50:50 mm					CA
					75:75 mm					CB
					100:10 mm					TC

SC Seriyası Standart SilindrStandart spesifikasiya parametrləri：

Delik Ölçüsü (mm)	32	40	50	63	80	100
Aktyor rejimi	İkiqat Aktyorluq
İşləyən orta	Təmizlənmiş Hava
İş təzyiqi	0,1-1,0 MPa (14-145Psi)
Sübut Təzyiq	1,5 Mpa (215Psi)
İşləmə Temperatur Aralığı	-20-80 ℃
	30-800
Bufer rejimi	Tənzimlənən
Tamponlama Məsafəsi (mm)	21				28	29
Port ölçüsü	PT1/8	PT1/4		PT3/8		PT1/2

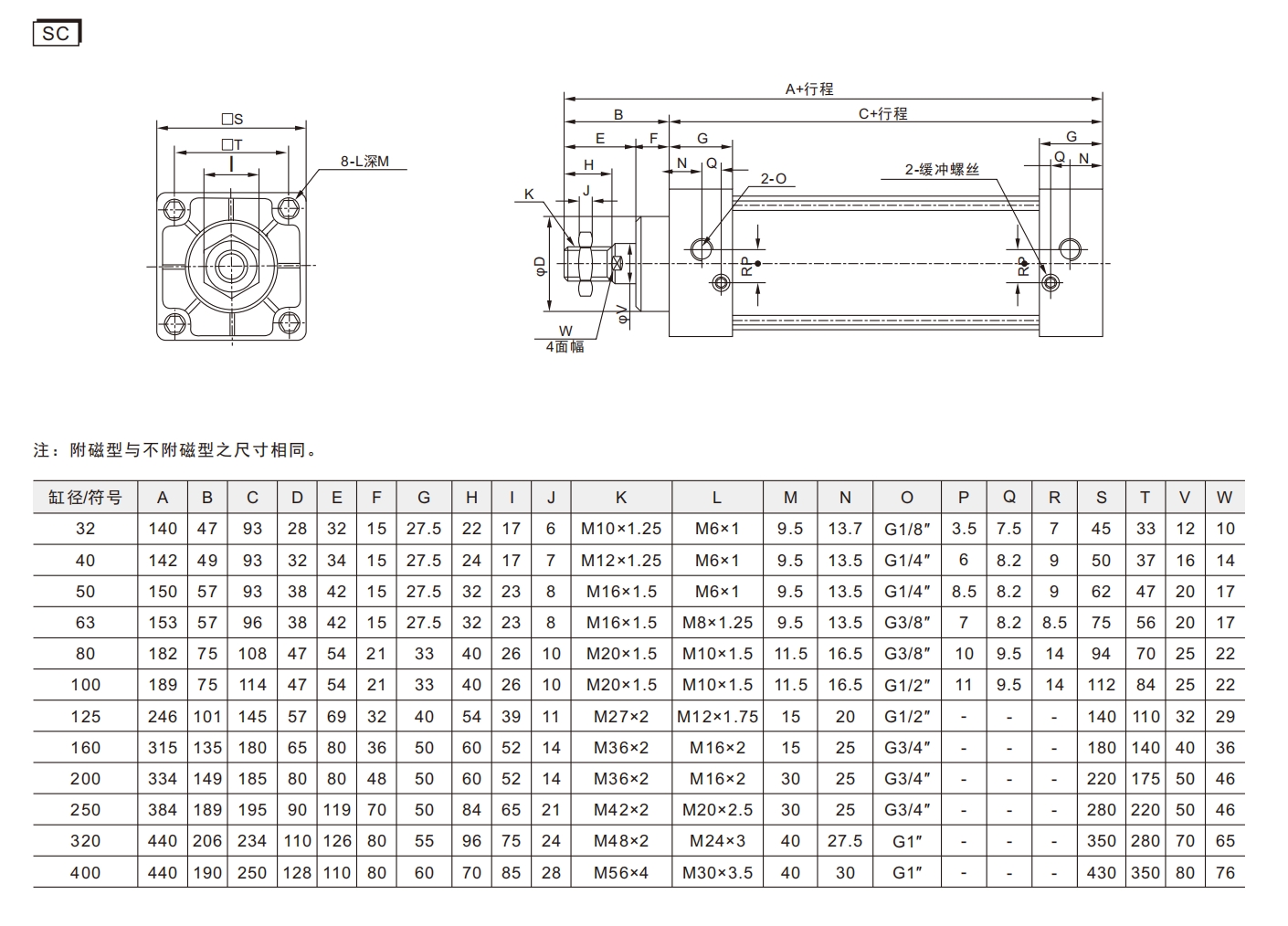

	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T	V	W
32	140	47	93	28	32	15	27.5	22	17	6	M10X1.25	M6X1	9.5	13.7	G1/8''	3.5	7.5	7	45	33	12	10
40	142	49	93	32	34	15	27.5	24	17	7	M12X1.25	M6X1	9.5	13.5	G1/4''	6	8.2	9	50	37	16	14
50	150	57	93	38	42	15	27.5	32	23	8	M16X1.5	M6X1	9.5	13.5	G1/4''	8.5	8.2	9	62	47	20	17
63	153	57	96	38	42	15	27.5	32	23	8	M16X1.5	M8X1.25	9.5	13.5	G3/8''	7	8.2	8.5	75	56	20	17
80	182	75	108	47	54	21	33	40	26	10	M20X1.5	M10X1.5	11.5	16.5	G3/8''	10	9.5	14	94	70	25	22
100	189	75	114	47	54	21	33	40	26	10	M20X1.5	M10X1.5	11.5	16.5	G1/2''	11	9.5	14	112	84	25	22
125	246	101	145	57	69	32	40	54	39	11	M27X2	M12X1.75	15	20	G1/2''	-	-	-	140	110	32	29
160	315	135	180	65	80	36	50	60	52	14	M36X2	M16X2	15	25	G3/4''	-	-	-	180	140	40	36
200	334	149	185	80	80	48	50	60	52	14	M36X2	M16X2	30	25	G3/4''	-	-	-	220	175	50	46
250	384	189	195	90	119	70	50	84	65	21	M42X2	M20X2.5	30	25	G3/4''	-	-	-	280	220	50	46
320	440	206	234	110	126	80	55	96	75	24	M48X2	M24X3	40	27.5	G1''	-	-	-	350	280	70	65
400	440	190	250	128	110	80	60	70	85	28	M56X4	M30X3.5	40	30	G1''	-	-	-	430	350	80	76

Hər SC Silindrində Davamlı Keyfiyyət

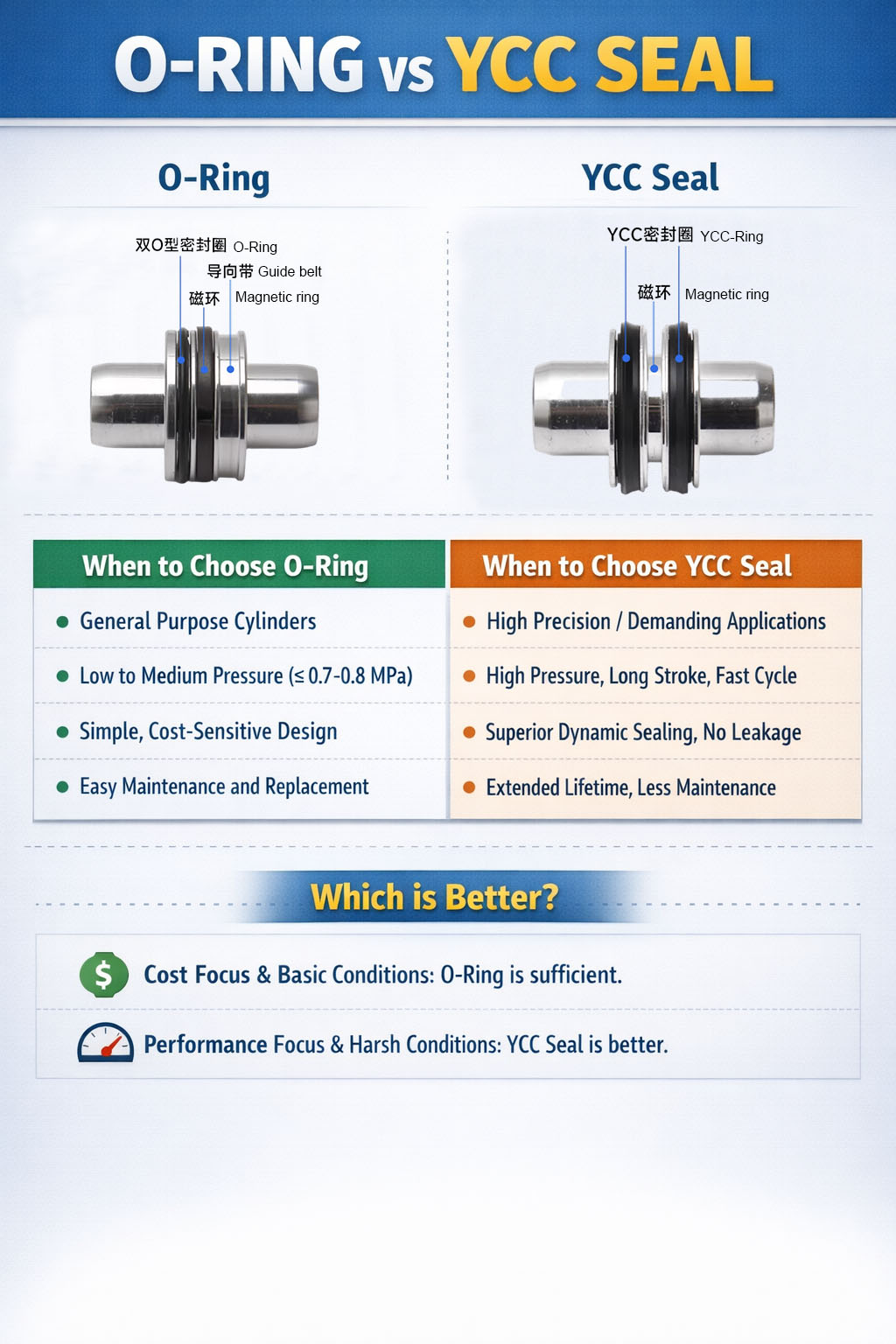

Bütün OLK SC seriyalı standart silindrlər adi O-halqalarla deyil, standart olaraq YCC sızdırmazlıq sistemləri ilə istehsal olunur. Bu, xüsusilə davamlı və yüksək tezlikli əməliyyatda sabit sızdırmazlıq performansını, aşağı sızma və uzun xidmət müddətini təmin etmək üçün düşünülmüş dizayn seçimidir.

Ənənəvi O-halqalarla müqayisədə, YCC möhürü daha yaxşı dinamik sızdırmazlıq və aşınma müqavimətini təmin edərək, silindrin təzyiq dəyişiklikləri və təkrar dövrlər altında etibarlı performansını saxlamağa imkan verir. Bu, erkən sızıntıları əhəmiyyətli dərəcədə azaldır və texniki xidmət intervallarını uzadır.

Bundan əlavə, OLK PNEUMATIC standart divar qalınlığı və material xüsusiyyətlərinə ciddi şəkildə əməl edir. Silindr borularında və ya əsas komponentlərdə materialın azaldılması və ya xərclərin azaldılması yoxdur. Hər bir hissə real sənaye tətbiqlərində davamlılığı və təhlükəsizliyi təmin etmək üçün kifayət qədər güclə istehsal olunur.

OULEIKAI (OLK) SC silindrləri yüksək emal dəqiqliyi və sıx toleranslarla istehsal olunur, pistonun hamar hərəkətini, sabit çıxış qüvvəsini və ardıcıl yerləşdirmə performansını təmin edir.

Sızdırmazlıq seçimindən materiala nəzarət və dəqiq emallara qədər, hər bir SC silindr müştərilərin yalnız kağız üzərində deyil, həm də uzunmüddətli istifadədə etibar edə biləcəyi etibarlı keyfiyyət təqdim etmək üçün qurulur.

Tez-tez verilən suallar:

S: SC seriyalı hava silindrində istifadə olunan iş təzyiqi diapazonu ilə Proof təzyiqi arasındakı fərq nədir?

A:İş təzyiqi diapazonu: bu diapazonda silindr normal şəkildə işə başlaya, işləyə və performansını qoruya bilər. SC hava silindrinin işləmə təzyiqi diapazonu: 0,1 MPa -1,0 MPa (14-145psi); Bu diapazonu aşmaq ləngimə hərəkət, möhür çatışmazlığı və ya zədələ nəticələnə bilər.

Sübut təzyiqi: Bu, zavod sınağı zamanı istehsalçı tərəfindən təyin edilmiş maksimum təzyiq həddinə aiddir və məhsulun strukturunun partlamadan, deformasiyaya uğramadan və ya daimi zədələnmədən qısa müddət ərzində tab gətirə biləcəyi ən yüksək hava təzyiqini göstərir. Normal iş təzyiqi deyil, sadəcə gücü yoxlamaq üçün istifadə olunur;

Ümumiyyətlə, iş təzyiqinin yuxarı həddi təxminən 1,5 dəfədir;

SC hava silindrinə davamlı təzyiq: 1,5 MPa (215psi)

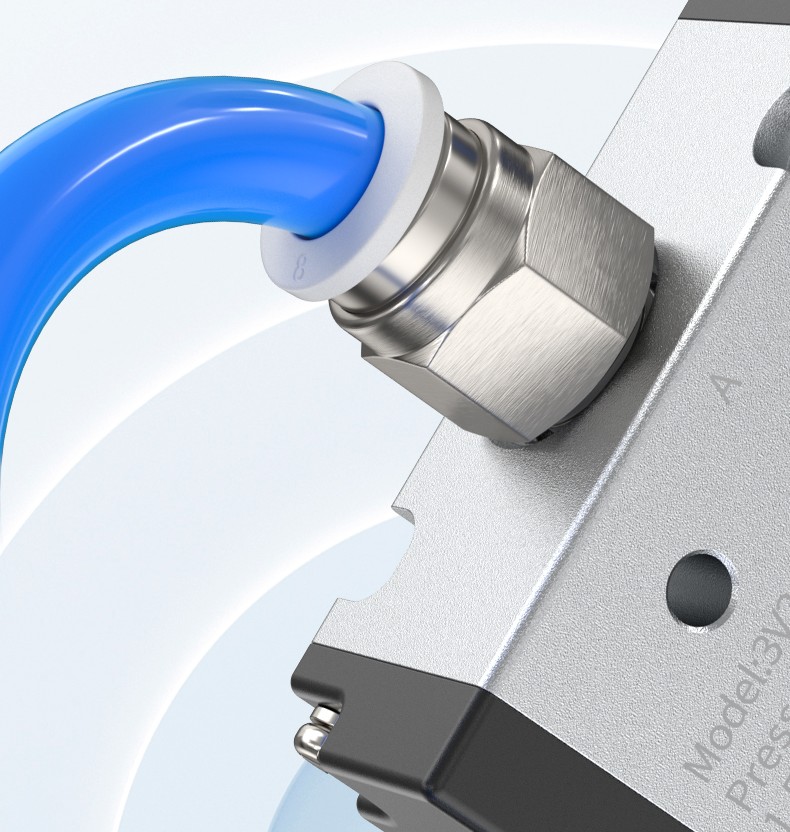

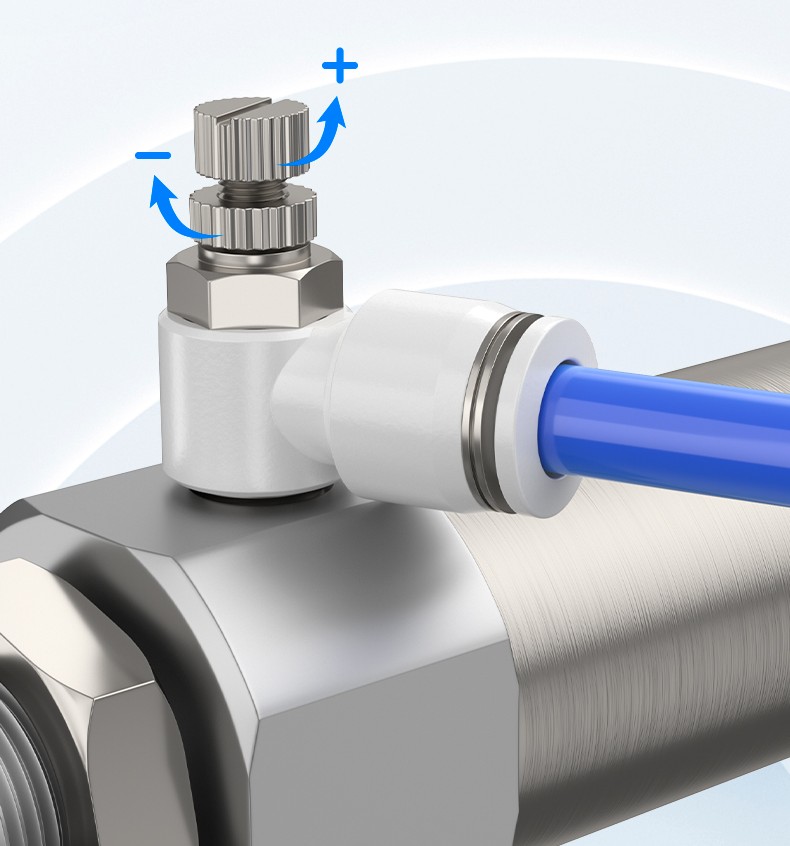

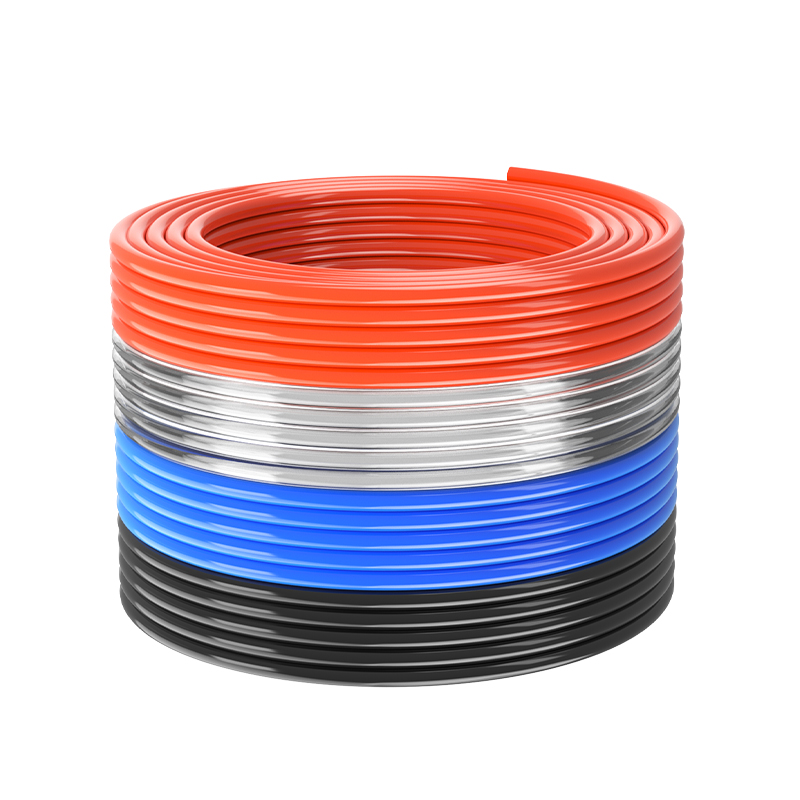

SC Silindr - Tövsiyə olunan Fitinqlər və Boru (Tətbiqlər)

Qaynar Teqlər: SC pnevmatik silindr, standart bağlayıcı silindr, ikiqat təsirli silindr, hava silindri 32-250mm, tənzimlənən yastıq silindr
