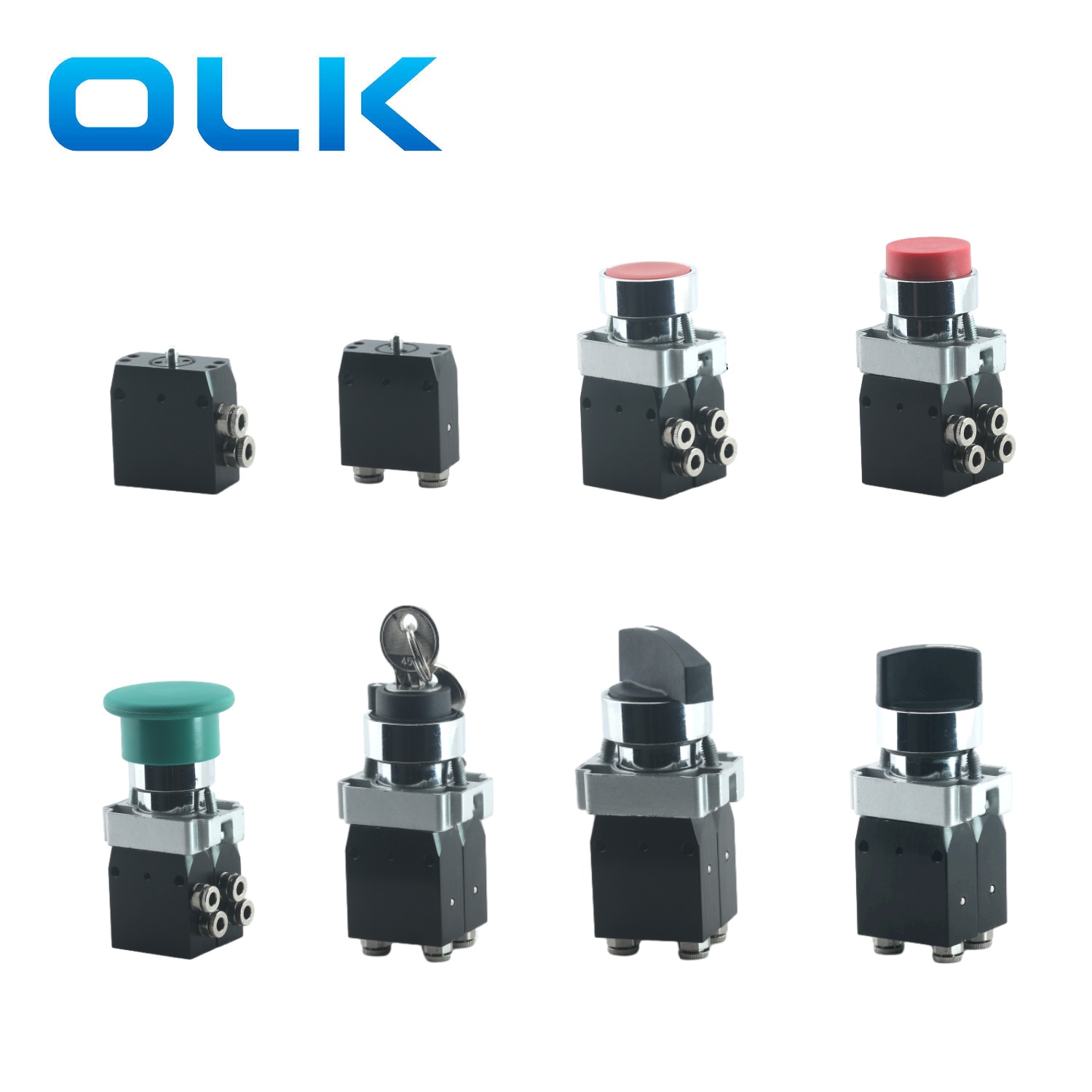

Ouleikai (Olk) 104 Series Micro Push Button Valve, dəqiq və səmərəli üçün hazırlanmış kompakt 3/2 pnevmatik mexaniki klapandır. Bir şeyin bir qapı və ya pəncərə açılması və bağlanması və ya bir maşın içərisində hərəkət edən hissləri hiss etmək üçün tez-tez bir şeyin hərəkət etdiyini aşkar etmək üçün istifadə olunur. 3 yol və ya 2 tərəfli klapan yoxdur. Heç bir və ya NC versiyası mövcuddur
Onun yüngül alüminium ərintisi bədəni hamar, müasir dizayn saxlayarkən davamlılığı təmin edir.

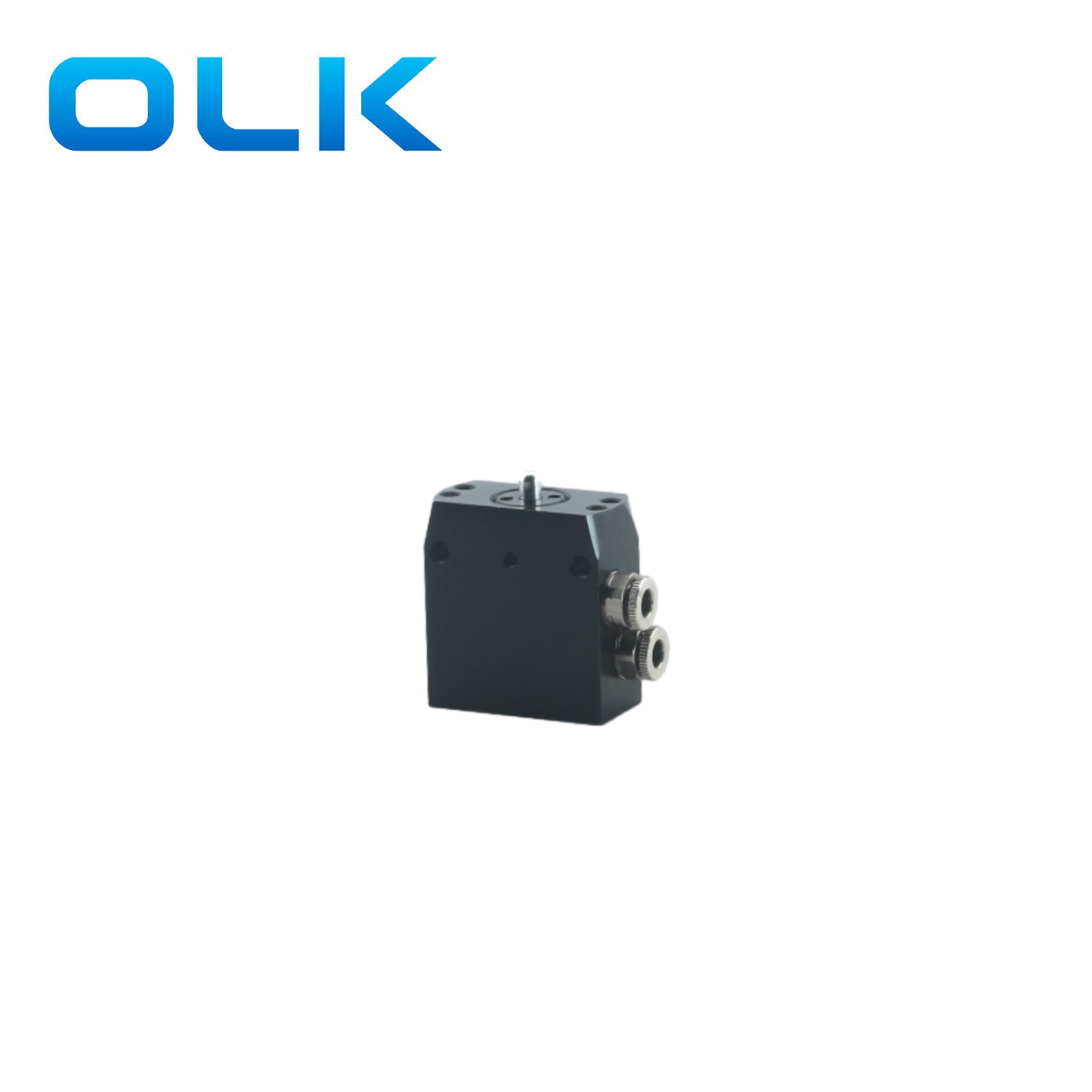

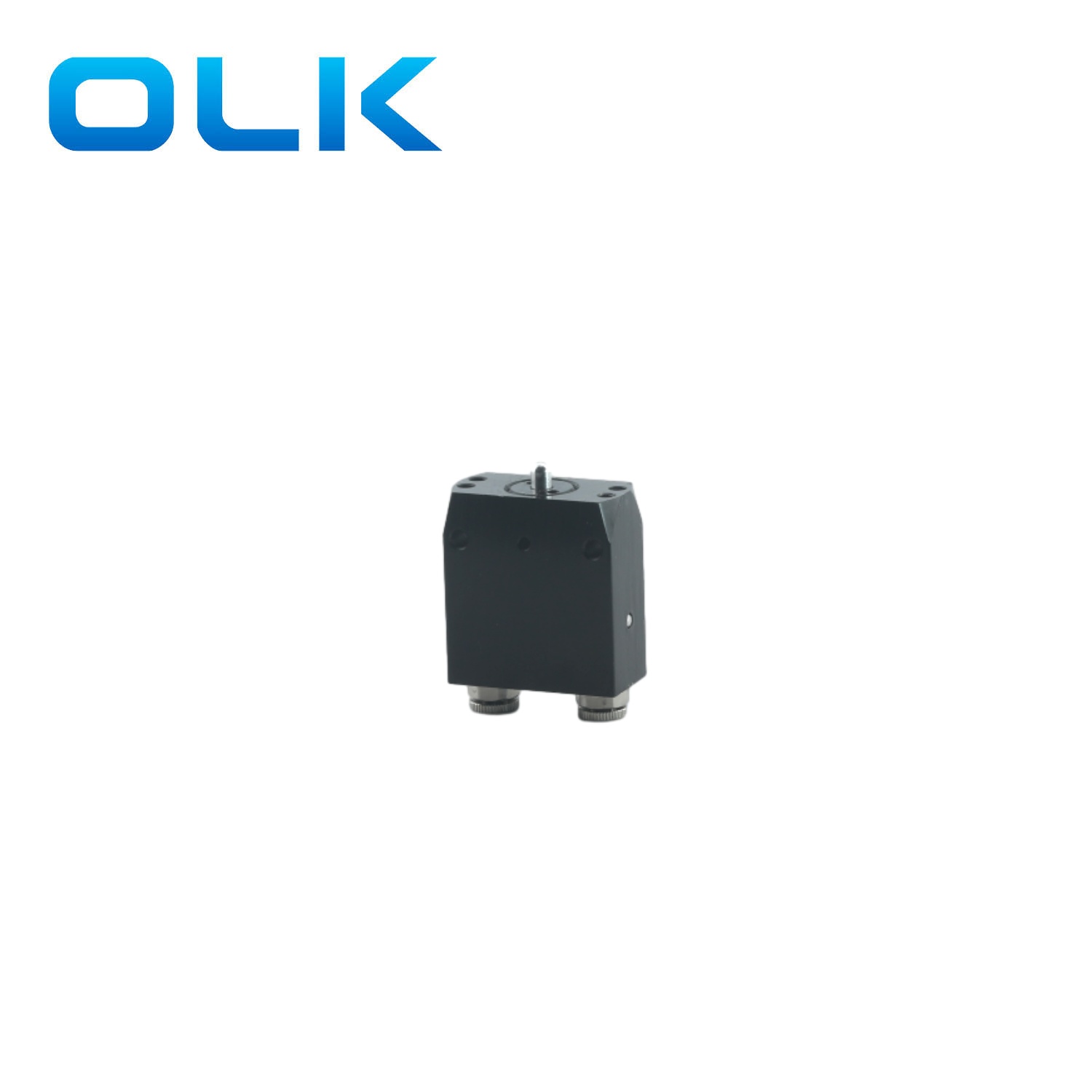

3 Yol 104 Serial Micro Push düyməsinə klapan iki konfiqurasiyada mövcuddur: yan liman və alt port, fərqli tətbiqlərə uyğun çevik quraşdırma seçimlərini təklif edir.
Əlavə rahatlıq üçün, quraşdırılmış təkan to-to-birləşmələr, əlavə adapterlər və ya fitinqlər ehtiyacını aradan qaldıraraq sürətli və əngəlsiz borular bağlantısı üçün imkan verir. 104 seriyalı mexaniki klapan ilə sorunsuz və səmərəli bir pnevmatik həll təcrübəsi!

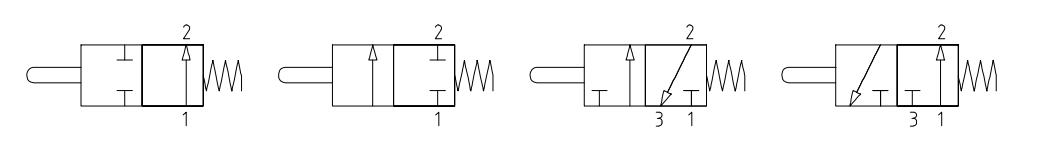

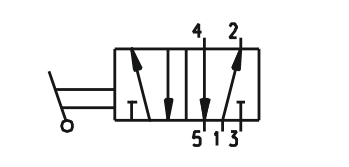

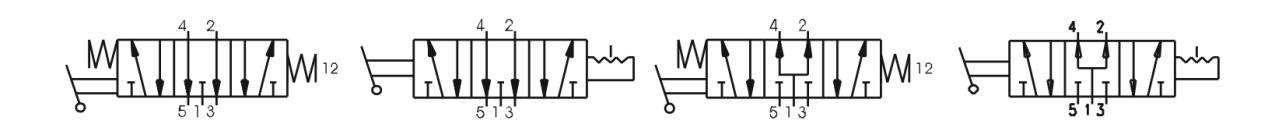

Series M104 Symbol:
|
Sifariş kodu |
||||||||||
|
M104 |
_ |
22 |
_ |
622 |
_ |
1 |
_ |
P |
_ |
F |
|
Model: |
Limanların sayı |
Aktuator növü |
Düymə rəngi |
Port növü |
Funksiya |
|||||
|
104 seriyalı mikro klapan |
22: 2 mövqeyi 2 yol |
Boşluq: Əsas tip |
1: Qırmızı |
L: Yan liman |
İl |
|||||
|
32: 2 Vəzifə 3 yol |
623: Düz düymə növü |
2: qara |
P: Aşağı liman |
C: NC |
||||||
|
623: Konveks düymə növü |
3: yaşıl |
|||||||||
|
625: Göbələk düyməsinə növü |
4: sarı |
|||||||||
|
627: Uzun qol açarları |
||||||||||
|
628: Açar açarları növü |
||||||||||
|
630: Qısa qol açarları |
||||||||||
| Sifariş kodu | ||||||||
| M104 | _ | 52 | _ | 622 | _ | 1 | _ | P |
| Model: | Limanların sayı | Aktuator növü | Düymə rəngi | Port növü | ||||
| 104 seriyalı mikro klapan | 52: 2 Vəzifə 5-də | Boşluq: Əsas tip | 1: Qırmızı | L: Yan liman | ||||
| 622: Düz düymə növü | 2: qara | P: Aşağı liman | ||||||
| 623: Konveks düymə növü | 3: yaşıl | |||||||
| 625: Göbələk düyməsinə növü | 4: sarı | |||||||
| 627: Uzun qol açarları | ||||||||
| 628: Açar açarları növü | ||||||||
| 630: Qısa qol açarları | ||||||||
| Sifariş kodu | ||||||||||
| M104 | _ | 53 | _ | 33 | _ | 630 | _ | 0 | P | |
| Model: | Limanların sayı | Tip | Aktuator növü | Port növü | ||||||
| 104 seriyalı mikro klapan | 53: 3 mövqeyi 5 yol | 32: Egzoz mərkəzi | 627: Uzun qol açarları | 0: üç mövqedə bir anlıq | L: Yan liman | |||||
| 33: Təzyiq mərkəzi | 628: Açar açarları növü | 1: üç mövqedə saxlanılan açar | P: Aşağı liman | |||||||
| 630: Qısa qol açarları | ||||||||||
Series 104 Micro Push Button Valve Ümumi Parametrləri
|
işlənmiş mühit |
Hava (40 mm-dən yuxarı bir filtr vasitəsilə süzülmüşdür) |
|
Funksiya |
Yox, nc |
|
Effektiv orifice |
Φ2.5 |
|
bağlayıcı |
4mm bağlayıcıda təkan |
|
Port diametri |
G1 / 8 |
|
Mövqelərin sayı |
2/2 yol və ya 3/2 yol |
|
Standart axın dərəcəsi nl / dəq |
90n / dəq |
|
Maksimum iş təzyiqi |
10 bar |
|
İşləmə istiliyi ° C |
'-5~70 ℃ |
|
Bədən materialı |
alüminium ərintisi |
|
M104 Valve - Düymə növləri üçün sifariş xülasəsi |
||
|

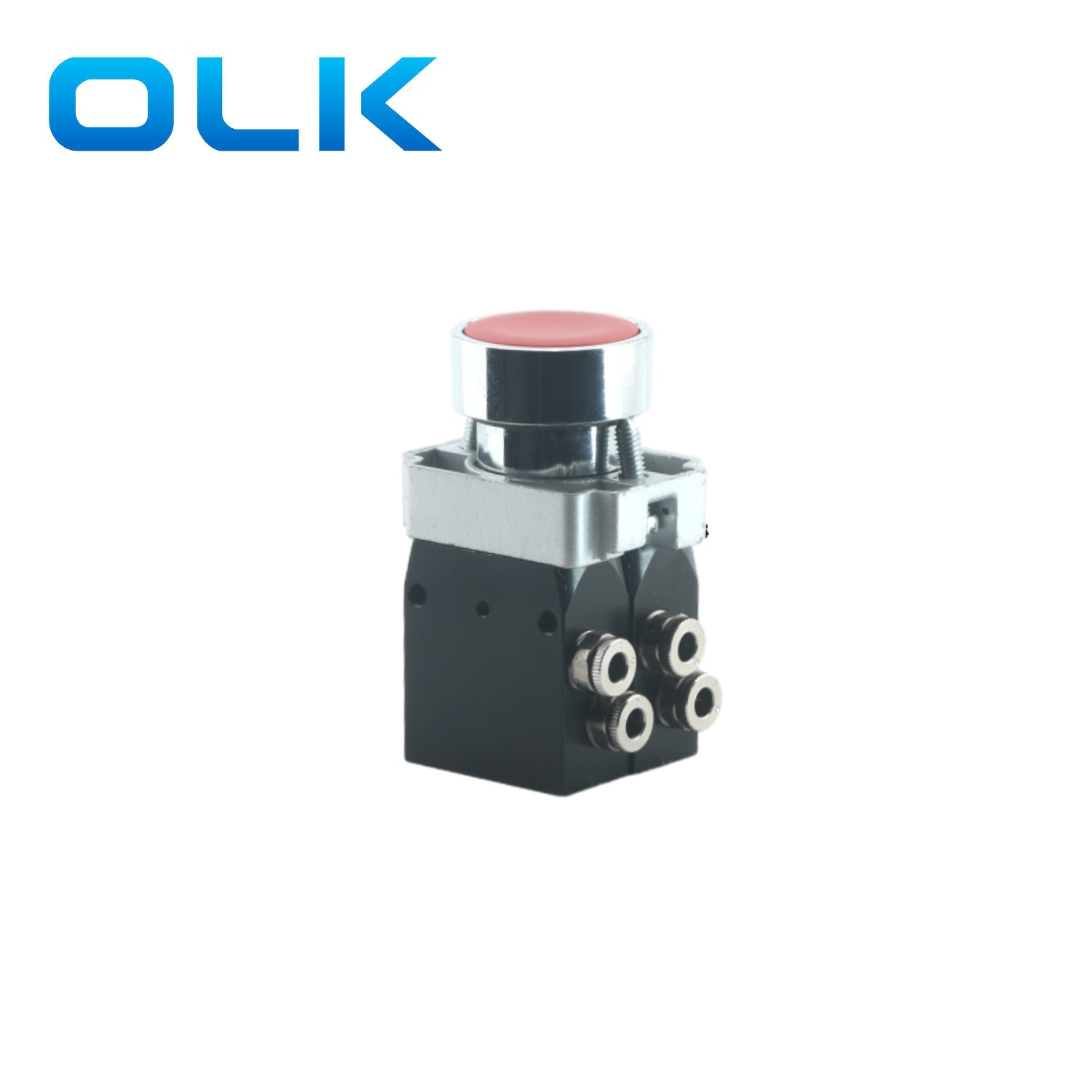

622: Düz düymə növü |
M104. 622. 1 |
1: Qırmızı |
|
M104. 622. 2 |
2: qara |
|
|
M104. 622. 3 |
3: yaşıl |
|
|
M104. 622. 4 |
4.Yuxarı |
|
|

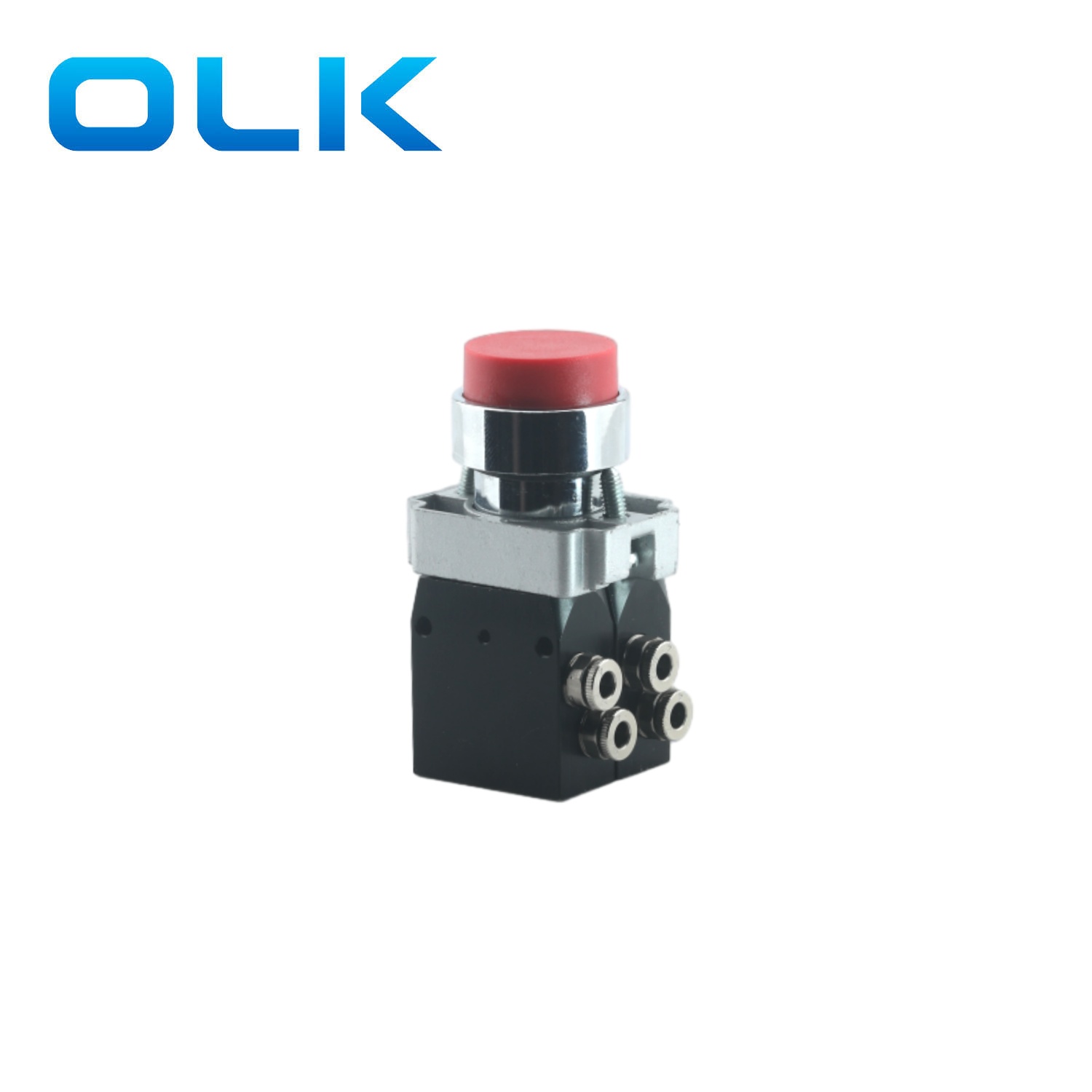

623: Konveks düymə növü |
M104. 623. 1 |
1: Qırmızı |
|
M104. 623. 2 |
2: qara |
|
|
M104. 623. 3 |
3: yaşıl |
|
|
M104. 623. 4 |
4.Yuxarı |
|
|

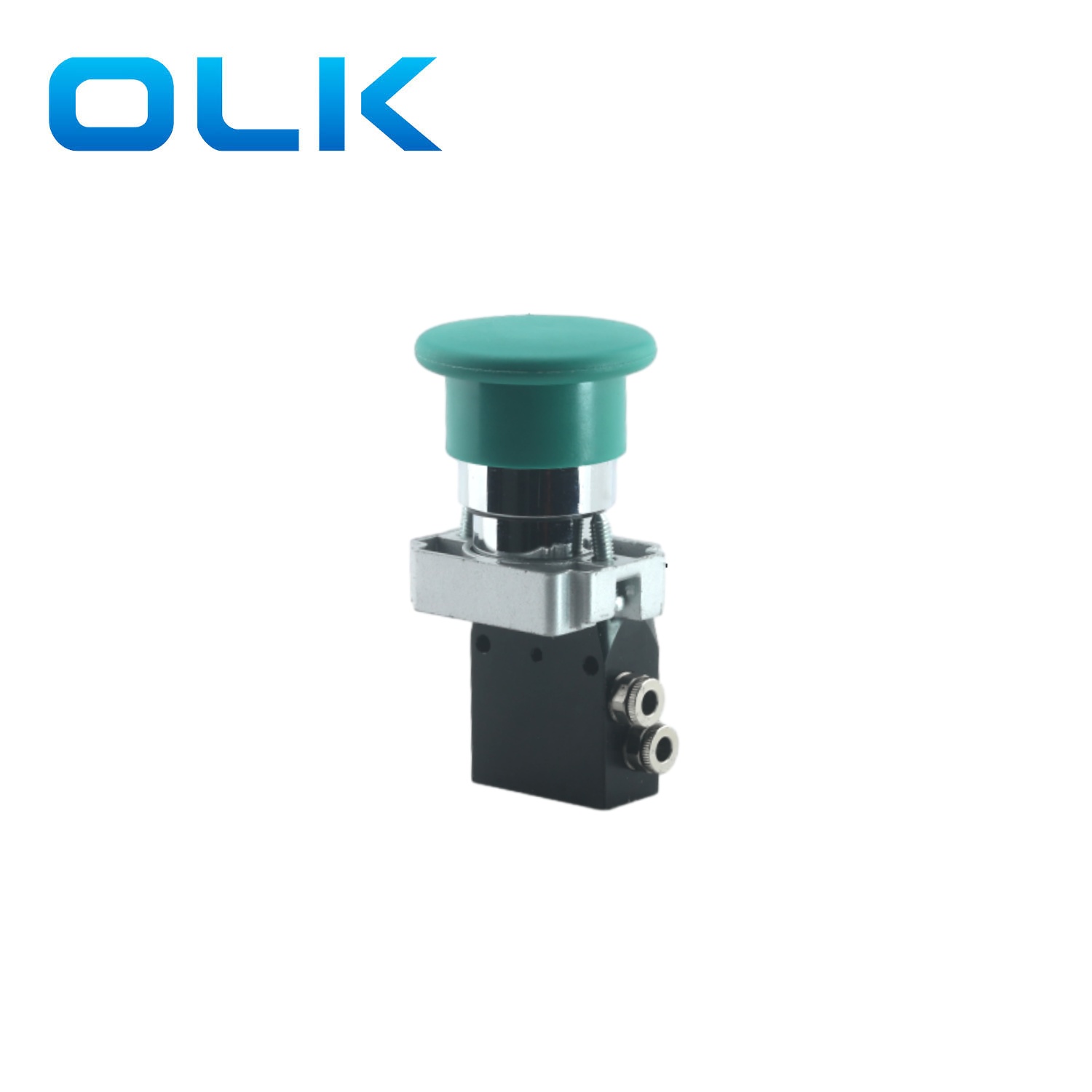

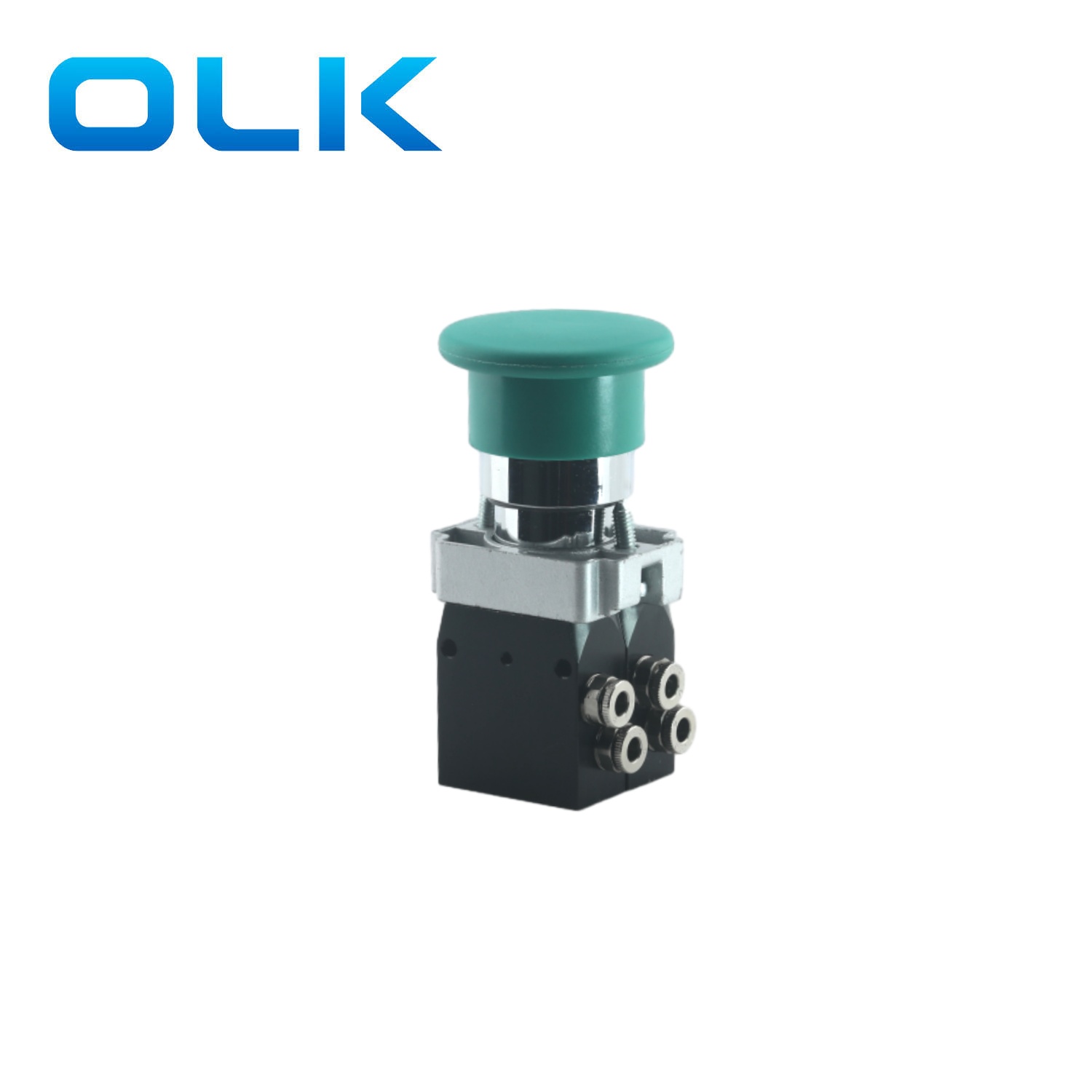

625: Göbələk düyməsinə növü |
M104. 625 |
|
|
627: Uzun qol açarları |
M104. 627 |
İki mövqedə saxlanılan açar |
|
M104. 627.0 |
0: üç mövqedə bir anlıq |
|
|
M104. 627.1 |
1: üç mövqedə saxlanılan açar |
|
|

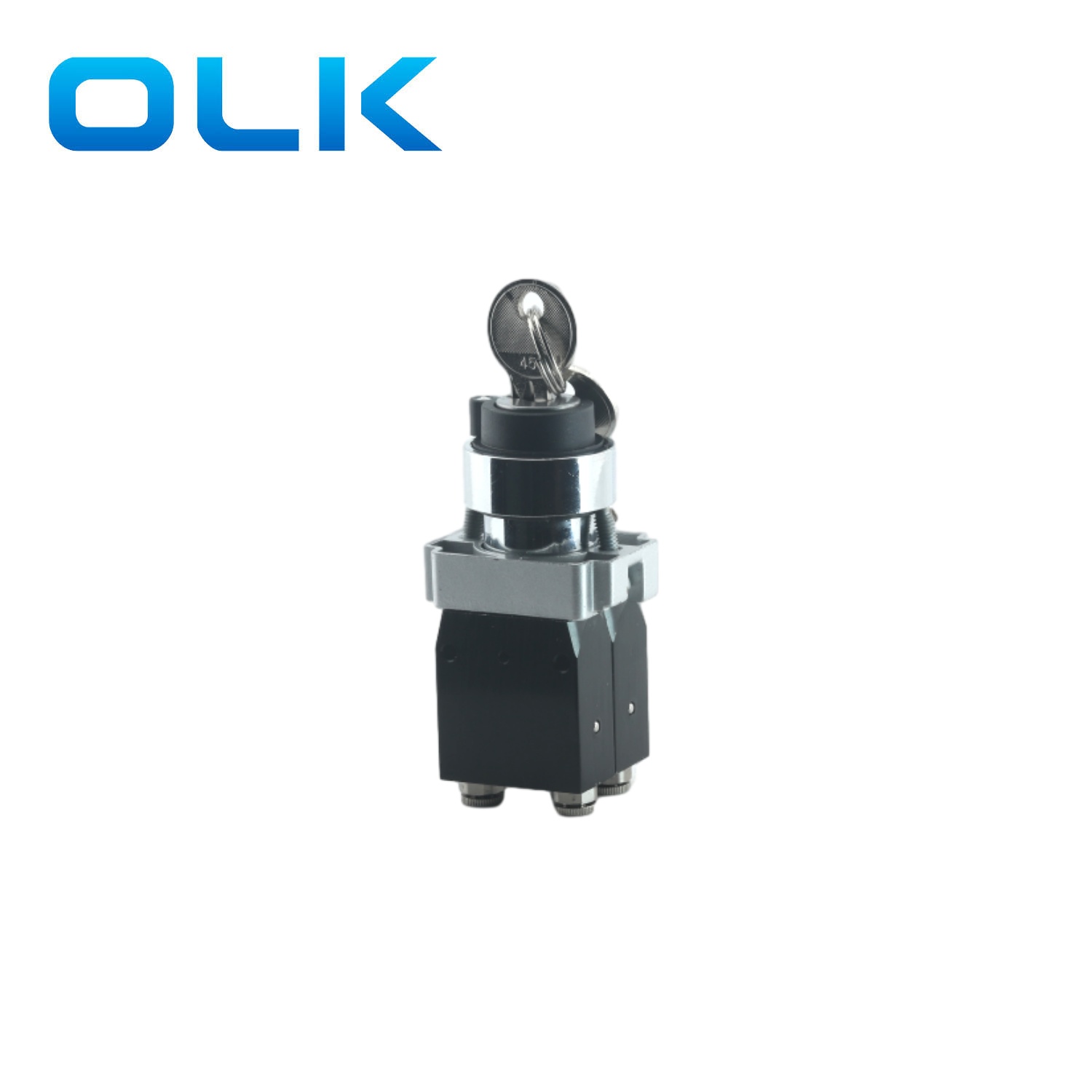

628: Açar açarları növü |
M104.628 |
İki mövqedə saxlanılan açar |
|
M104.628.0 |
0: üç mövqedə bir anlıq |
|
|
M104.628.1 |
1: üç mövqedə saxlanılan açar |
|
|

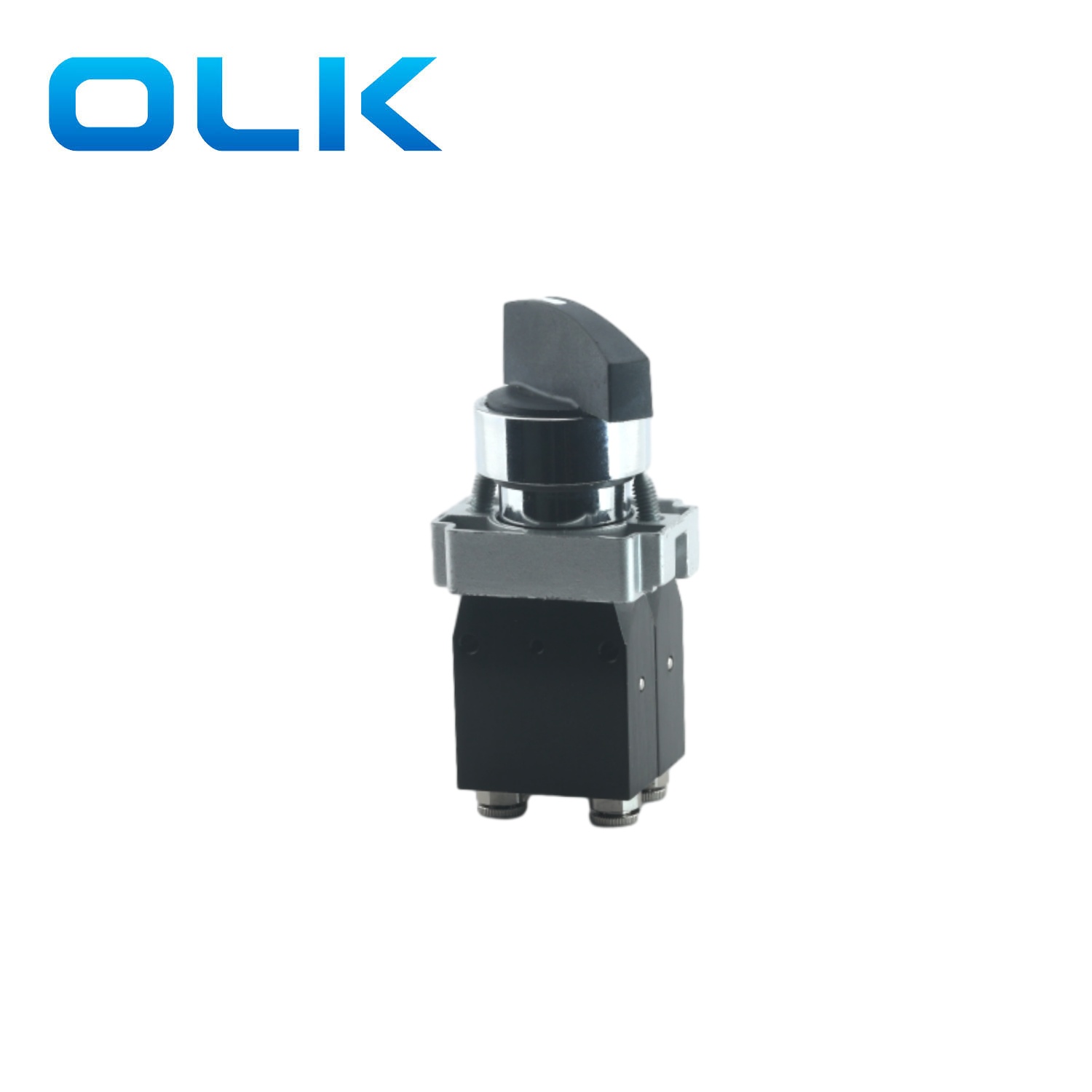

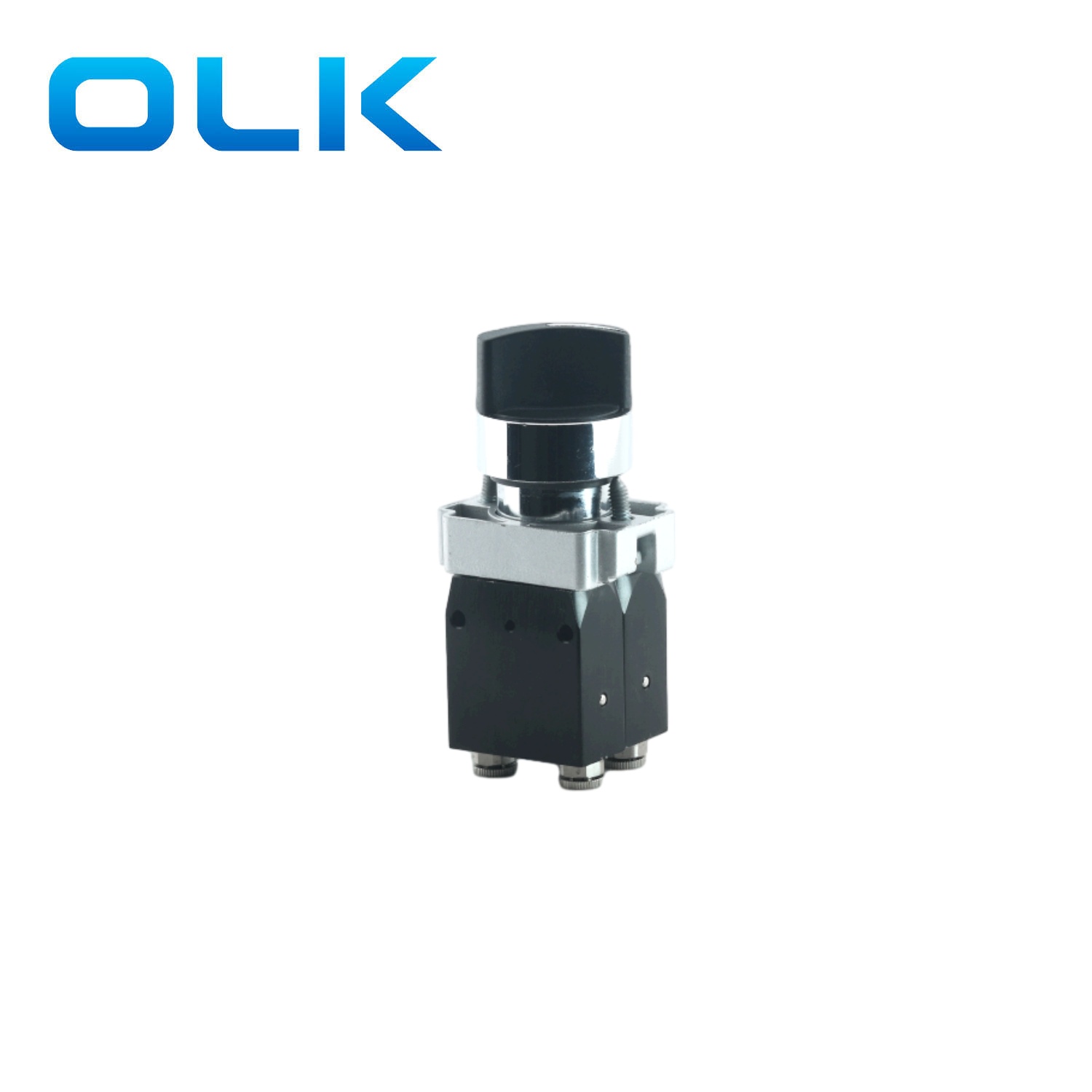

630: Qısa qol açarları |
M104.630 |
İki mövqedə saxlanılan açar |
|
M104.630.0 |
0: üç mövqedə bir anlıq |
|
|
M104.630.1 |
1: üç mövqedə saxlanılan açar |
|
|
Mığırma paneli |
M104.00 |
|
