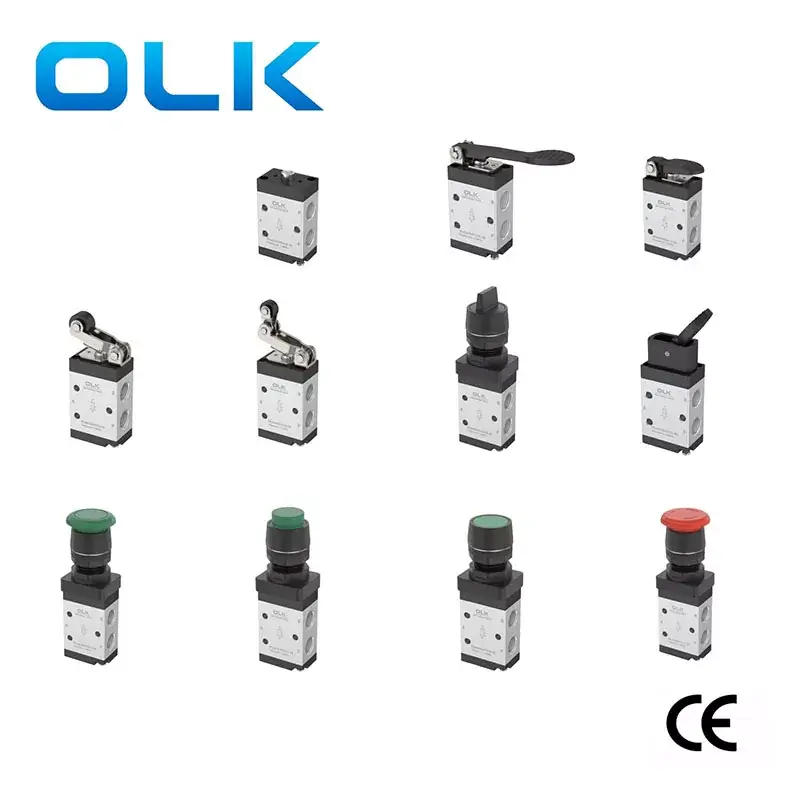

Ouleikai M3 seriyalı airtac tipli 3/2 yollu mexaniki klapan 2 iş vəziyyətinə və 3 yol seçiminə malikdir. M3 mexaniki klapan müxtəlif pnevmatik idarəetmə ssenariləri üçün uyğundur. Piston tipli struktur M3 mexaniki klapan idarəetmə qüvvəsi iş təzyiqindən təsirlənmir. sabit, etibarlı və davamlı, montaj xətləri və qablaşdırma xətləri kimi avtomatlaşdırılmış istehsal xətlərində pnevmatik nəzarət kimi uzunmüddətli sabit iş mühitləri üçün uyğundur.
Simvol:
Sifariş kodu
M3
PM
210
06
R
SERİYA
Düymə növü
kod
PORT ÖLÇÜSÜ
Düymə rəngi

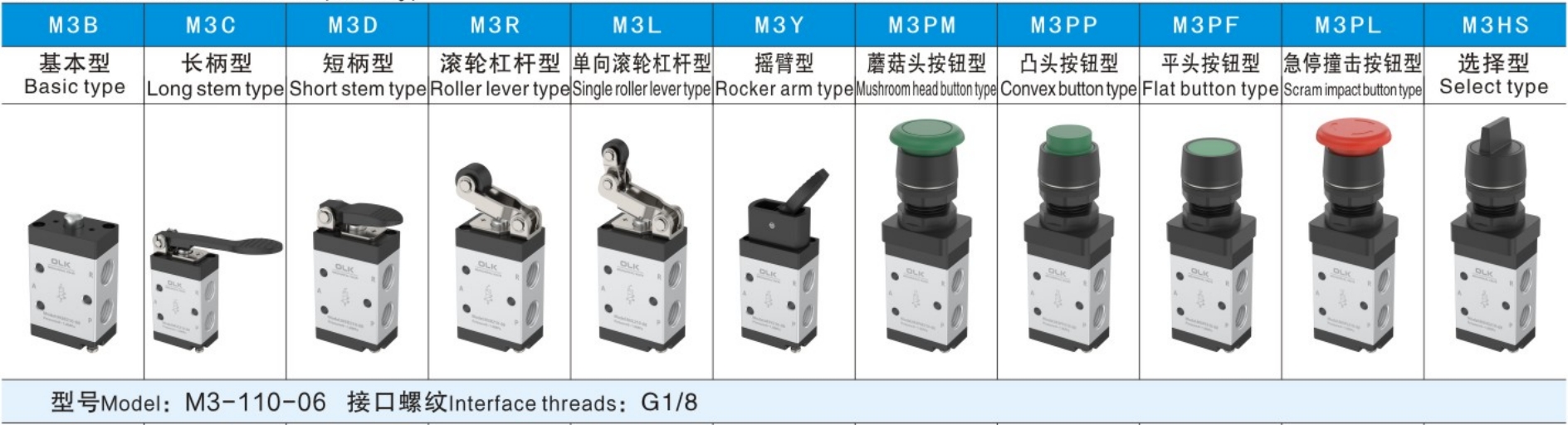

M3: Seriya 2 mövqe 3 yol

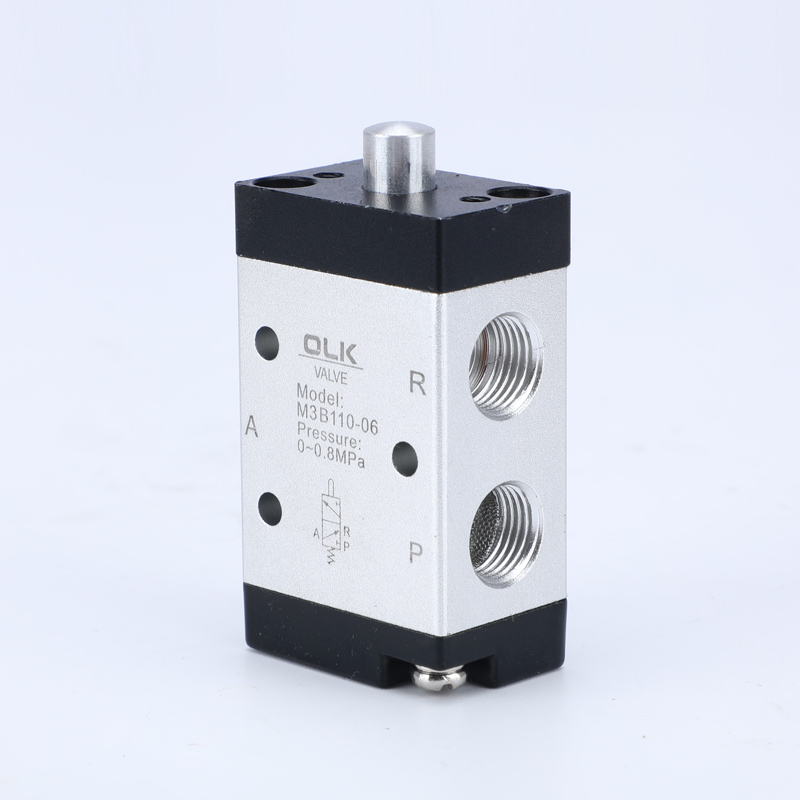

B:Əsas Növ (M3B)
110:110 seriyalı tək nəzarət
100:06:G1/8
PL: QIRMIZI

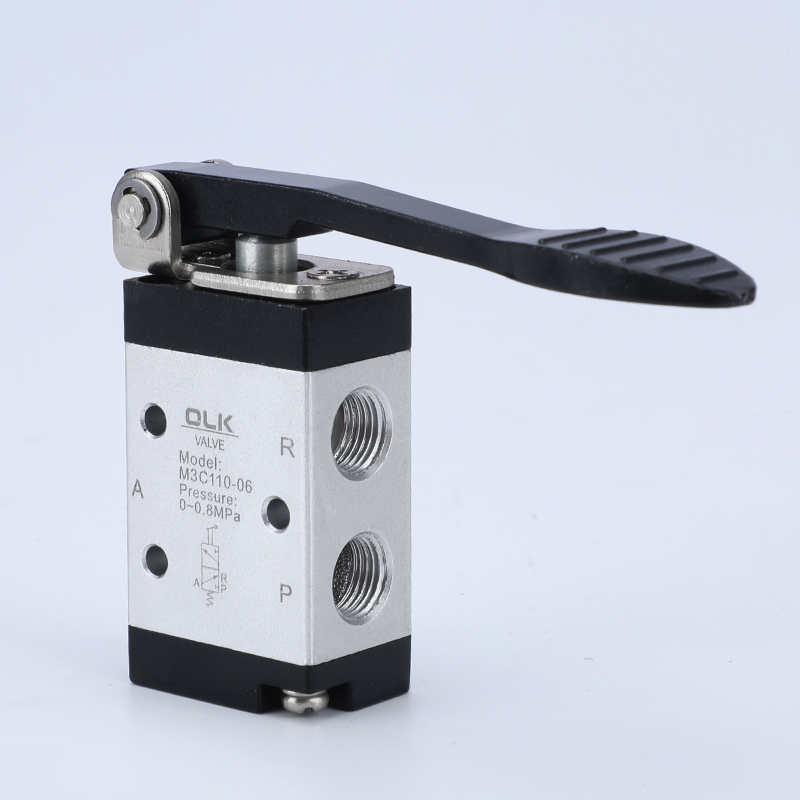

C: Uzun Tutacaq Tipi (M3C)
210:210 seriyalı tək nəzarət
200:06:G1/8
PP/PF/PM/HS: QIRMIZI YAŞIL QARA

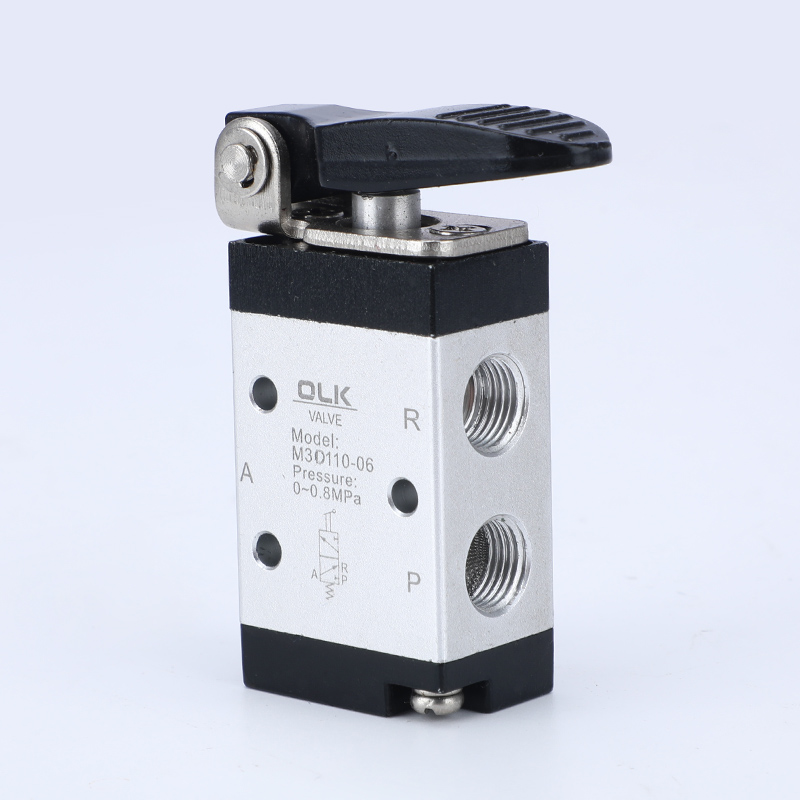

D: Qısa Tutacaq Tipi (M3D)
200:08:G1/4

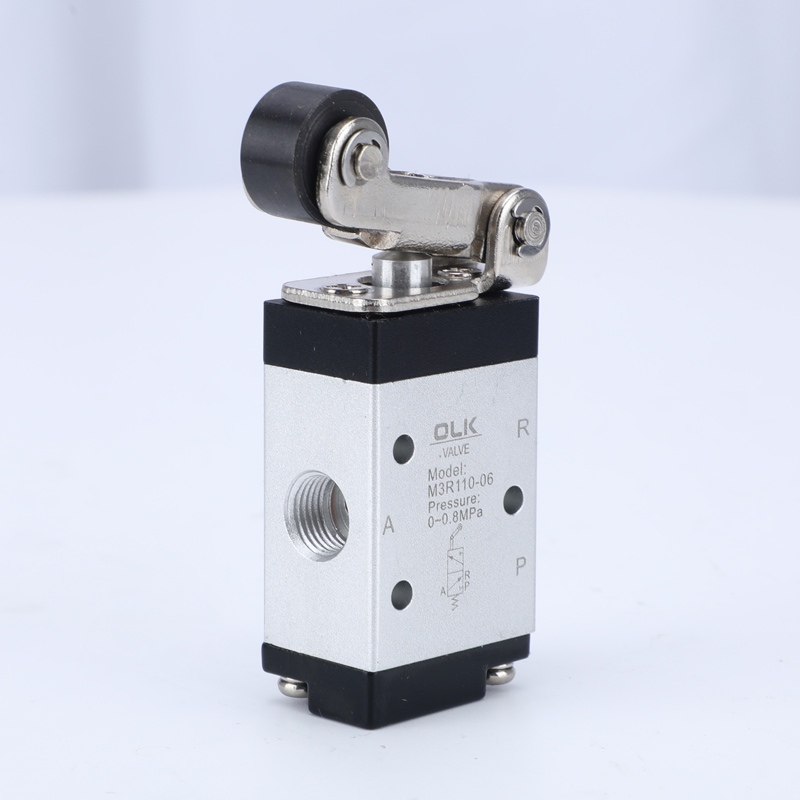

R: Roller Qolu Tipi (M3R)

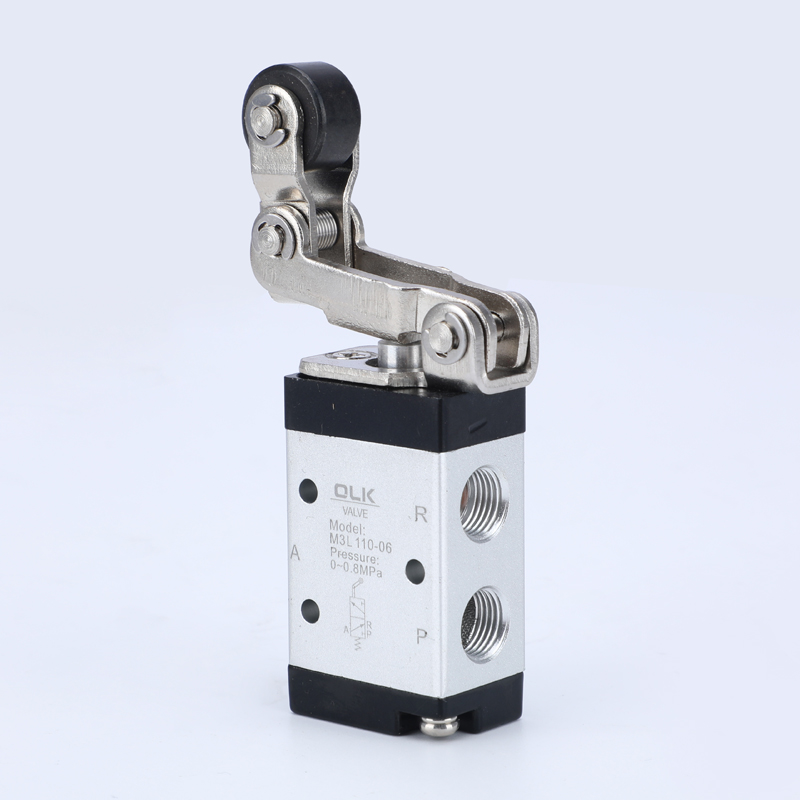

L: Bir istiqamətli diyircəkli qolu növü (M3L)

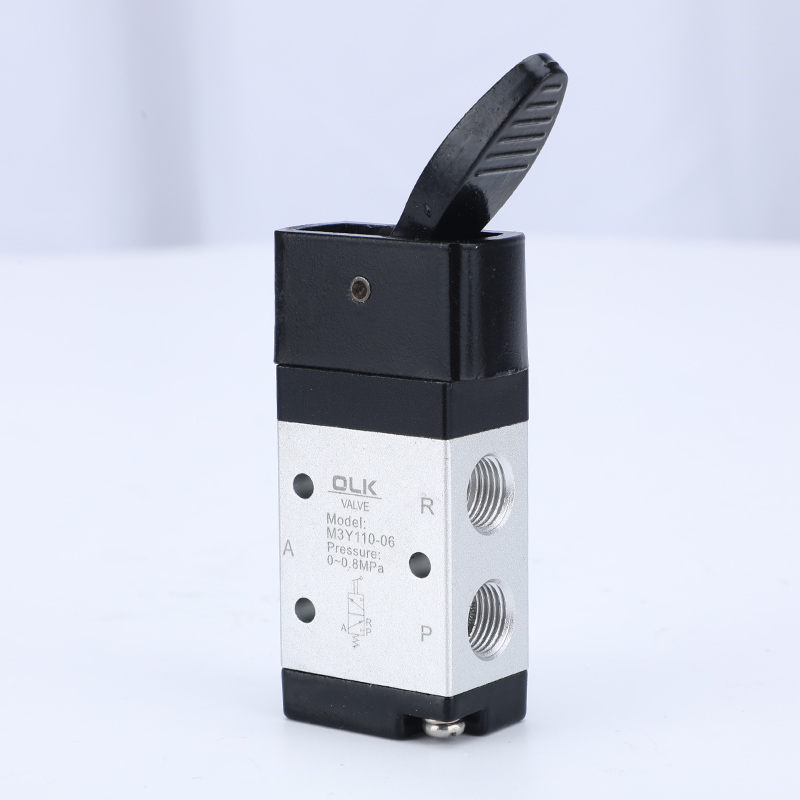

Y:Roker Qol Tipi (M3Y)

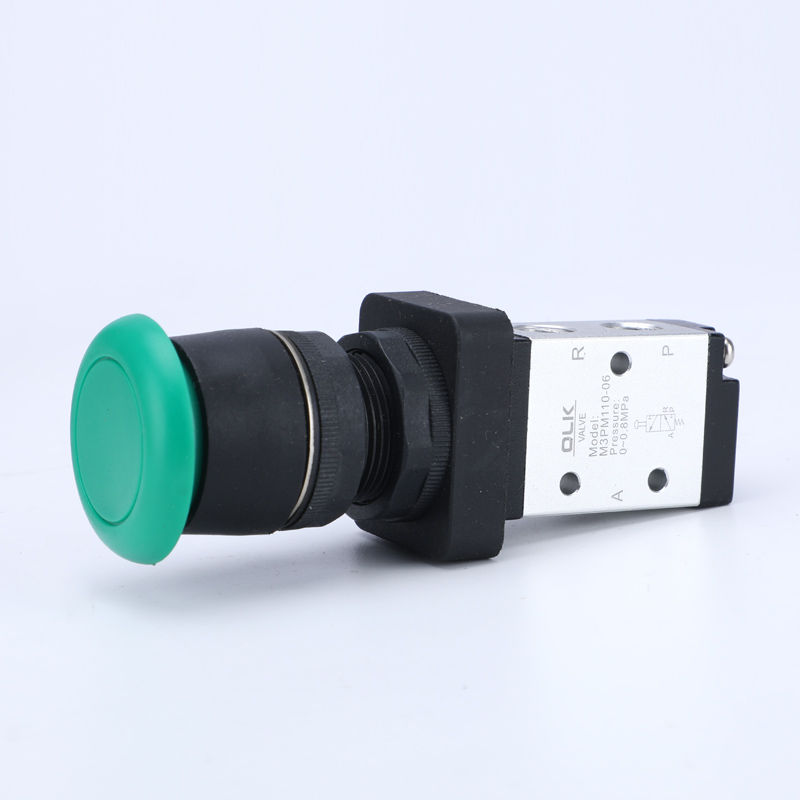

PM: Göbələk Baş Düymə Növü (M3PM)

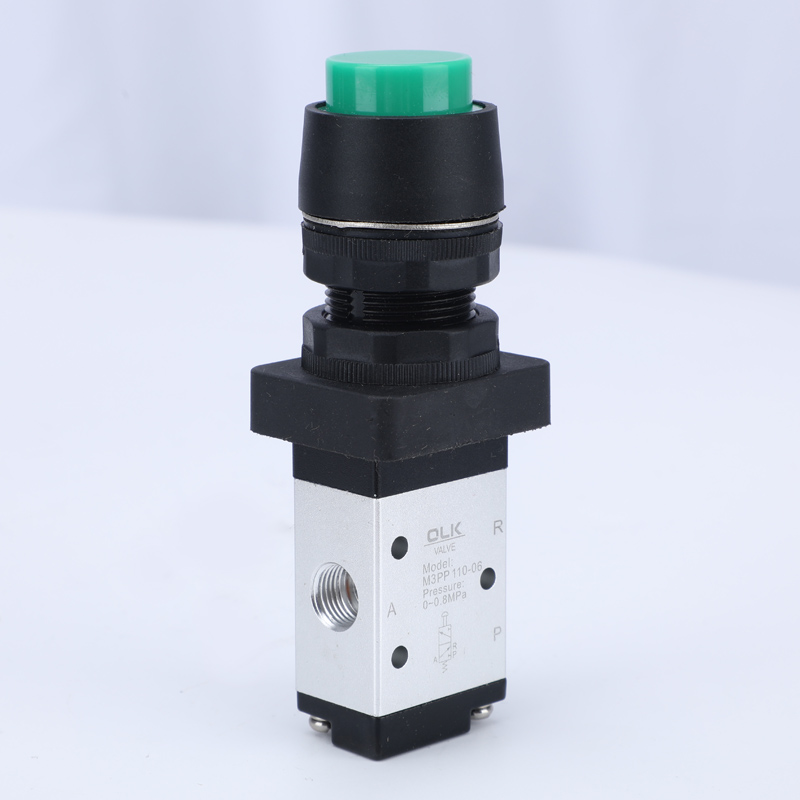

PP: Qaldırılmış Baş Düymə Növü (M3PP)
PF: Düz Baş Düymə Növü (M3PF)
PL:Fövqəladə Stop Təsir Düymə Növü (M3PL)
HS:Seçici Tip (M3HS)
1. Egzoz portu gövdə üzərində yerləşir, səs-küyün və çirklənmənin azaldılması üçün səsboğucu quraşdırılmasını asanlaşdırır.
2. M3B, M3R və M3L seriyaları, mövqeyin aşkarlanması və ya vuruş açarları üçün uyğun olan xarici mexanizmlər tərəfindən təmin edilən keçid üçün xarici qüvvələr tələb edir.
3. M3C, M3D, M3Y, M3PF, M3PM, M3PP və M3PLM3HS seriyaları müxtəlif şəraitlərdə rahat istifadə üçün idarəetmə başlarının müxtəlif struktur formaları ilə əl ilə idarə olunur.
4. Piston tipli quruluş, idarəetmə qüvvəsi iş təzyiqindən (yəni, arxa təzyiq olmadan), daxili halqanın sızdırmazlığından, əla sızdırmazlıqdan və çevik keçiddən təsirlənmir.
5. Yağla yağlamaya ehtiyac yoxdur.
6. Çox mövqeli montajla rahat quraşdırma və istifadə.
7. M3C, M3D, M3Y, M3R və M3L seriyalarının idarəetmə başlıqları uzun ömür və daha yüksək etibarlılıq üçün metal materialdan hazırlanmışdır.
|
Model |
M3B |
M3C |
M3D |
M3R |
M3L |
M3Y |
M3PM |
M3PP |
M3PF |
M3PL |
M3HS |
|
|
İşləyən orta |
Hava (40μm-dən çox olan filtr ekranından süzün) |
|||||||||||
|
Fəaliyyət rejimi |
Xarici nəzarət birbaşa fəaliyyət növü |
|||||||||||
|
Port ölçüsü |
05:M5;06:G1/8;08:G1/4 |
|||||||||||
|
Effektiv kəsişmə sahəsi |
MINI |
05:2.5mm²（Cv=0.14） |
||||||||||
|
110 |
06:8.0mm²（Cv=0.45） |
|||||||||||
|
210 |
06:9.0mm²（Cv=0.5）; 0,8:12,0mm²（Cv=0,67） |
|||||||||||
|
Vəzifə |
3/2 Port |
|||||||||||
|
LAZIM YOX |
||||||||||||
|
Təzyiq diapazonu |
0-1.0MPa (0-145psi) |
|||||||||||
|
Sübut təzyiqi |
1.5MPa (215psi) |
|||||||||||
|
Oyanma təzyiqi |
-20-70 ℃ |
|||||||||||
|
Bədən materialı |
Alüminium ərintisi |
|||||||||||
Ehtiyat tədbirləri
1) Nəzarət hissəsi mühəndis plastikindən hazırlanmışdır və yalnız əl ilə işləməyə icazə verilir. Klapanı dəyişdirmək üçün metal zərbədən istifadə etməyin.
2) M3B, M3C, M3D, M3PM, M3PF və M3PP seriyaları avtomatik olaraq sıfırlanır. M3Y, M3HS və M3PL əl klapanları əl ilə sıfırlanır. M3PL-ni xəzinə mövqeyinə basdıqdan sonra fırlanan düyməni yenidən qurmaq üçün döndərmək lazımdır.
3) Geri dönən vuruşa diqqət yetirin. Hər hansı bir xarici qüvvə klapanın tərsinə çevrilməsinə səbəb olduqda, əsas geriyə dönmə vuruşu idarəetmə vuruşu cədvəlində göstərilən əks vuruş diapazonunu keçməməlidir, əks halda klapan gövdəsinin zədələnməsinə səbəb olacaqdır.
4) M3L birtərəfli diyircəkli klapan yalnız bir istiqamətdə (sağdan sola vuraraq) dəyişə bilər. Digər istiqamətdə yanlış təsir (soldan sağa əyilmiş).
5) İdarəetmə başlığı kombinasiyası ayrıca sifariş edilə bilər.
