Tez Connect Tube Thite, sadəcə boruu itələyərək təhlükəsiz əlaqə qurmağa imkan verir.
Boru çıxarmaq üçün əvvəlcə yazılmış kolu bir şəkildə içərisini içəridə bir şəkildə içəri itələyin və sonra boru asanlıqla çıxarıla bilər.
Tez Connect Boru fitinqləri pnevmatik tybe sistemində istifadə olunur
Müxtəlif növləri olan pnevmatik boru fitinqləri, pnevmatik boru sistemindəki bütün neeeds ilə tanış ola bilər
Qurulduqdan sonra da boru istiqaməti sərbəst dəyişə bilər
Nikel örtüklü pirinç bədəni korroziyaya davamlı və çirklənmə əleyhinədir
Bütün R və NPT ipləri yapışqan bir möhürləmə effekti var.
Bütün düz iplər standart o üzüklərdir.
Pnevmatik armaturlar üçün iplik spesifikasiyası müqayisə cədvəli
| 55 ° TƏHLÜKƏSİZ TUBE TUBE | |||||
| Kodlaşdırmaq | 01 | 02 | 03 | 04 | 06 |
| Sap | R1 / 8 | R1 / 4 | R3 / 8 | 1/2 | R3 / 4 |
| 55 ° Düz boru ipi | |||||
| Kodlaşdırmaq | G01 | G02 | G03 | G04 | G06 |
| Sap | G1 / 8 | G1 / 4 | G3 / 8 | G1 / 2 | G3 / 4 |
| Metrik iplik | |||||
| Kodlaşdırmaq | M3 | M5 | M6 | ||
| Sap | M3x0.5 | M5x0.8 | M6x1.0 | ||
| 60 ° TƏHLÜKƏSİZ TUBE | |||||
| Kodlaşdırmaq | N01 | N02 | N03 | N04 | N06 |
| Sap | NPT1 / 8 | Npt1 / 4 | Npt3 / 8 | NPT1 / 2 | Npt3 / 4 |
| Vahid incə meydança ipi | |||||
| Kodlaşdırmaq | U10 | ||||
| Sap | 10-32Unf | ||||
Qeyd: Olk pnevmatik uyğunluq, default ipləri ilə göndərilir. Digər mövzu növləri (məsələn, paralel, metrik, nps və s.) İstifadəsi tələb olunursa, sifariş verərkən Olk Satış qrupumuzu bildirin.
Tez əlaqə borusu uyğunluğu üçün ümumi mövzular və iplər standartları
| İp növü | Mövzu kodu | İplik forması | Mövzu bucağı (α) | Uyğun növ | Standartlar | Standart kod | Standart təşkilat |
| BSPP (Silindrik, Sızdırmazlıq) | G | Daxili / xarici | 55 ° | Paralel / paralel | ISO 228-1 2003 | İSo | ISO - Standartlaşdırma üzrə beynəlxalq təşkilat |
| Bspp | Daxili / xarici | 55 ° | Paralel / paralel | GB / T 7307 2001 | Gb | SAC - Çin standartlaşdırma idarəsi | |
| Plak | Daxili / xarici | 55 ° | Paralel / paralel | BS 228-1 2003 | Bs | BSI - Britaniya Standartları Təşkilatı | |
| Jis b 0202 | O | JISC - Yapon Sənaye Standartları Komitəsi | |||||
| Ks b 0221 | Ks | KATS - Texnologiya və Standartlar üçün Koreya Agentliyi | |||||
| Bspt (bükülmüş, möhürləmə) | Rp | Daxili | 55 ° | Taped / paralel | ISO 7-1 | İSo | ISO - Standartlaşdırma üzrə beynəlxalq təşkilat |
| Rc | Daxili | Taped / paralel | GB / T 7306-1987 | Gb | SAC - Çin standartlaşdırma idarəsi | ||
| R | Xarici | Taped / paralel | BS 21 1985 | Bs | BSI - Britaniya Standartları Təşkilatı | ||
| Bspt | Daxili / xarici | 55 ° | Taped / tapeded | Jis b 0203 | O | JISC - Yapon Sənaye Standartları Komitəsi | |
| Pt | Daxili / xarici | Taped / tapeded | Ks b 0222 | Ks | KATS - Texnologiya və Standartlar üçün Koreya Agentliyi | ||
| NPSC (Amerika daxili) | Npsc | Daxili | 60 ° | Taped / paralel | ANSI B1.20.1-1983 | Ansi | ANSI - Amerika Milli Standartları İnstitutu |
| GB / T 12716-2002M | Gb | SAC - Çin standartlaşdırma idarəsi | |||||
| NPT (Amerikalı tapeded) | Npt | Daxili / xarici | 60 ° | Taped / tapeded | ANSI B1.20.1-1983 | Ansi | ANSI - Amerika Milli Standartları İnstitutu |
| GB / T 12716-2002M | Gb | SAC - Çin standartlaşdırma idarəsi | |||||
| Metrik iplik | M | Daxili / xarici | 60 ° | Paralel / paralel | ISO 261-1998 | İSo | ISO - Standartlaşdırma üzrə beynəlxalq təşkilat |
| GB / T 1193-2003 | Gb | SAC - Çin standartlaşdırma idarəsi |

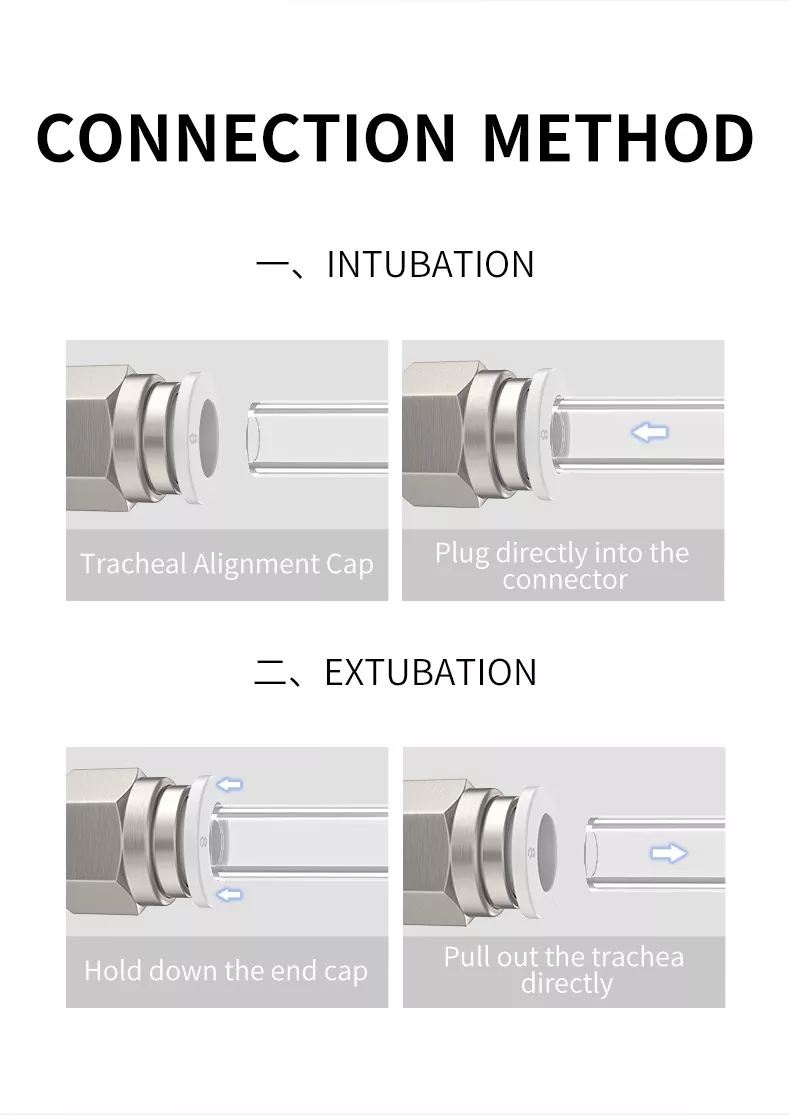

1. Hortumun son kəsişməsinin şaquli olduğunu təsdiqləmək üçün hortumun xarici ətrafında cızıqlar yoxdur.
2. Şlanatın hortumun ucuna daxil edildiyini təsdiqlədiyinizə əmin olun .Sıklar, hava sızması var.
3. Hortumun taxıldıqdan sonra hortumun çəkilməyəcəyinə əmin olun.
1. Boru ayırmadan əvvəl, borunun içindəki təzyiqin '0' səviyyəsində olduğunu təsdiqləməyinizə əmin olun.
2. Sərbəst buraxma üzüyü bərabər şəkildə altına basın və borudan çıxarın.
