Brand:
OLKType:
Femal BSPT Thread (R Thread ) StraightColor:

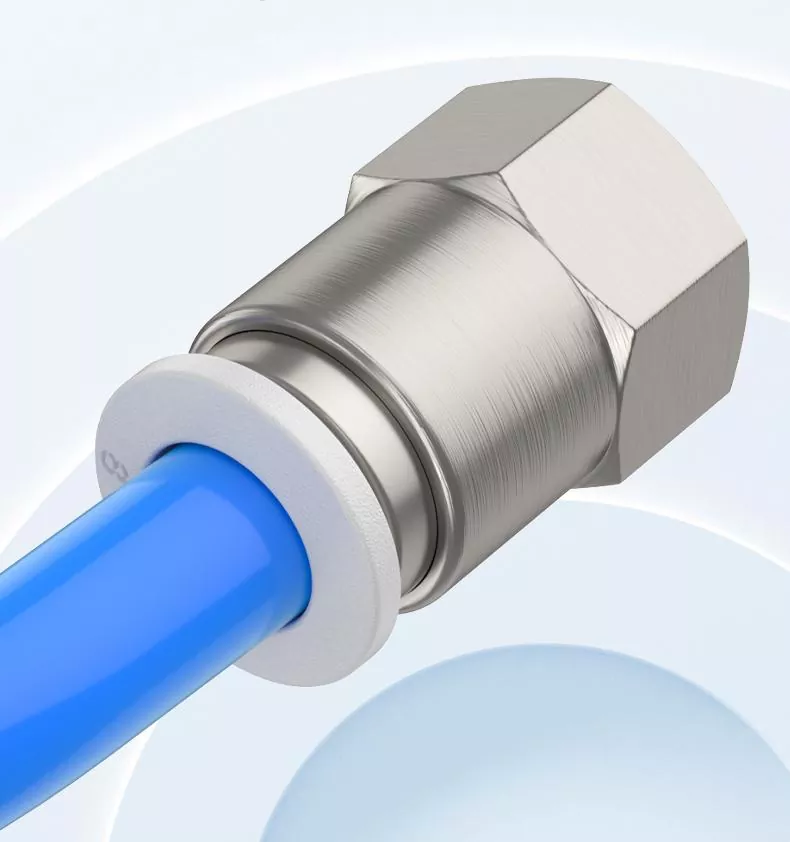

Black,White,BluePCF Dişi Düz İtmə Boru Armaturası və PC kişi ipi boru fitinqində düz itələmə əsas tip itələmə fitinqinə aiddir. Lakin PCF dişi R sap düzdür. Daxili ip xarici yivli komponentləri birləşdirmək üçün istifadə olunur və daxiletmə borusu ucu bir şlanqla birləşdirilir. Hər ikisi çoxlu sap standartlarını dəstəkləyir, bu da şlanqın daxil edilməsini və çıxarılmasını rahat edir. Quraşdırma forması daha qısa ola bilər və daha yığcam quraşdırıla bilər
|
Sifariş kodu |
|||
|
PCF |
8 |
-- |
01 |
|
Model |
Boru ölçüsü (metrik) |
|
İp növü (55° düz boru ipi) |
|
PCF seriyası uyğunluğu |
4:4 mm |
|
01: G1/8 |
|
|
6:6 mm |
|
02: G1/4 |
|
|
8:8 mm |
|
03:G3/8 |
|
|
10:10 mm |
|
04: G1/2 |
|
|
12:12 mm |
|
|
|
|
14:14 mm |
|
|
|
|
16:16 mm |
|
|
|
Maye |
Hava/su (şərti)/vakuum |
|
Əməliyyat təzyiqi |
0-1.0Mpa |
|
Vakuum təzyiqi |
-100Kpa (10 Torr) |
|
İşləmə temperaturu |
-10-60 ℃ |
|
Material |
NAYLON(PA),Poliuretan(PU) |
|

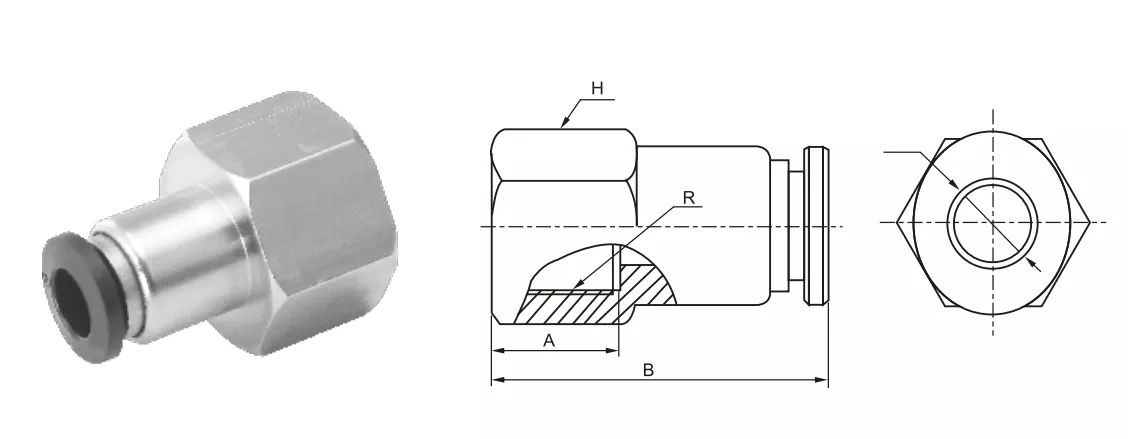

Düym Boru Quraşdırma |
Metrik Boru Quraşdırma |
φD |
R |
A |
B |
H |
|
PCF5/32-M5 |
PCF4-M5 |
4 |
M5 |
6.5 |
24.4 |
10 |
|
PCF5/32-01 |
PCF4-01 |
4 |
R1/8 |
9 |
26.6 |
10 |
|
PCF5/32-02 |
PCF4-02 |
4 |
R1/4 |
11 |
28.8 |
15 |
|
PCF1/4-M5 |
PCF6-M5 |
6 |
M5 |
6.5 |
24 |
12 |
|
PCF1/4-01 |
PCF6-01 |
6 |
R1/8 |
9 |
28 |
12 |
|
PCF1/4-02 |
PCF6-02 |
6 |
R1/4 |
11 |
30 |
15 |
|
PCF1/4-03 |
PCF6-03 |
6 |
R3/8 |
12 |
30.5 |
19 |
|
PCF1/4-04 |
PCF6-04 |
6 |
R1/2 |
12.5 |
31.5 |
24 |
|
PCF5/16-01 |
PCF8-01 |
8 |
R1/8 |
9 |
28.5 |
14 |
|
PCF5/16-02 |
PCF8-02 |
8 |
R1/4 |
11 |
30.5 |
15 |
|
PCF5/16-03 |
PCF8-03 |
8 |
R3/8 |
12 |
31 |
19 |
|
PCF5/16-04 |
PCF8-04 |
8 |
R1/2 |
12.5 |
32.5 |
24 |
|
PCF3/8-01 |
PCF10-01 |
10 |
R1/8 |
9 |
32.4 |
17 |
|
PCF3/8-02 |
PCF10-02 |
10 |
R1/4 |
11 |
34 |
17 |
|
PCF3/8-03 |
PCF10-03 |
10 |
R3/8 |
12 |
34 |
19 |
|
PCF3/8-04 |
PCF10-04 |
10 |
R1/2 |
12.5 |
35 |
24 |
|
PCF1/2-01 |
PCF12-01 |
12 |
R1/8 |
9 |
35 |
19 |
|
PCF1/2-02 |
PCF12-02 |
12 |
R1/4 |
11 |
35 |
19 |
|
PCF1/2-03 |
PCF12-03 |
12 |
R3/8 |
12 |
35 |
19 |
|
PCF1/2-04 |
PCF12-04 |
12 |
R1/2 |
12.5 |
36.5 |
24 |
|
|
PCF16-03 |
16 |
R3/8 |
16.5 |
46.4 |
24 |
|
|
PCF16-04 |
16 |
R1/2 |
18 |
48.4 |
32 |
|
|
PC |
PCF |
|
Növ |
Push-in-konnektor |
|
|
Mövzu tip dəstəyi |
BSPT / NPT / Metrik |
|
|
Mövzu |
Kişi |
Qadın |
|
Quraşdırma |
Yivli deşiklərə və ya silindrlərə və digər avadanlıqların uclarına vidalayın |
Xarici dişli silindr və ya birləşməyə vidalayın |
|
Ərizə |
Ən çox yayılmış universal model, üstünlük verilir, daxili iplik avadanlıqları ilə təchiz edilmişdir |
Xarici yivli fitinqlərə qoşulmaq üçün və ya yüksək yer tələbləri olan hallarda istifadə olunur |
|
Silindr və ya klapan gövdəsinə quraşdırılmışdır (silindr daxili iplərə malikdir), yivli ucu avadanlıqla birləşdirilir və istifadə üçün şlanq daxil edilir. |
İdarəetmə klapanının və ya solenoid klapanın (xarici yivli) hava çıxışını birləşdirin və cihazı daxili iplə bərkidin və digər ucuna şlanq daxil edin |
|
|
Daha güclü kilidləmə gücü və ya daha yüksək sızdırmazlıq tələbləri tələb edir, tez-tez iplik mastik və ya O-ring ilə birlikdə istifadə olunur |
Məhdud yer səbəbindən əlaqə üçün yalnız daxili iplərdən istifadə edilə bilər. Ümumi oynaq uzunluğunu azalda bilər |
|
Hansı pnevmatik tətbiqlər üçün PCF Qadın Düz İtmə Boru Fitinqi uyğundur?
Bu, yüksək yer tələbləri olan xarici dişli aksesuar bağlantısı olmalıdır
PCF birləşdirici birləşməsindən istifadə edərkən nələrə diqqət etməliyəm?
Əməliyyat təzyiqi 1,0MPa-dan çox olmamalıdır
