Brand:
OLKColor:
Black,White,BlueType:

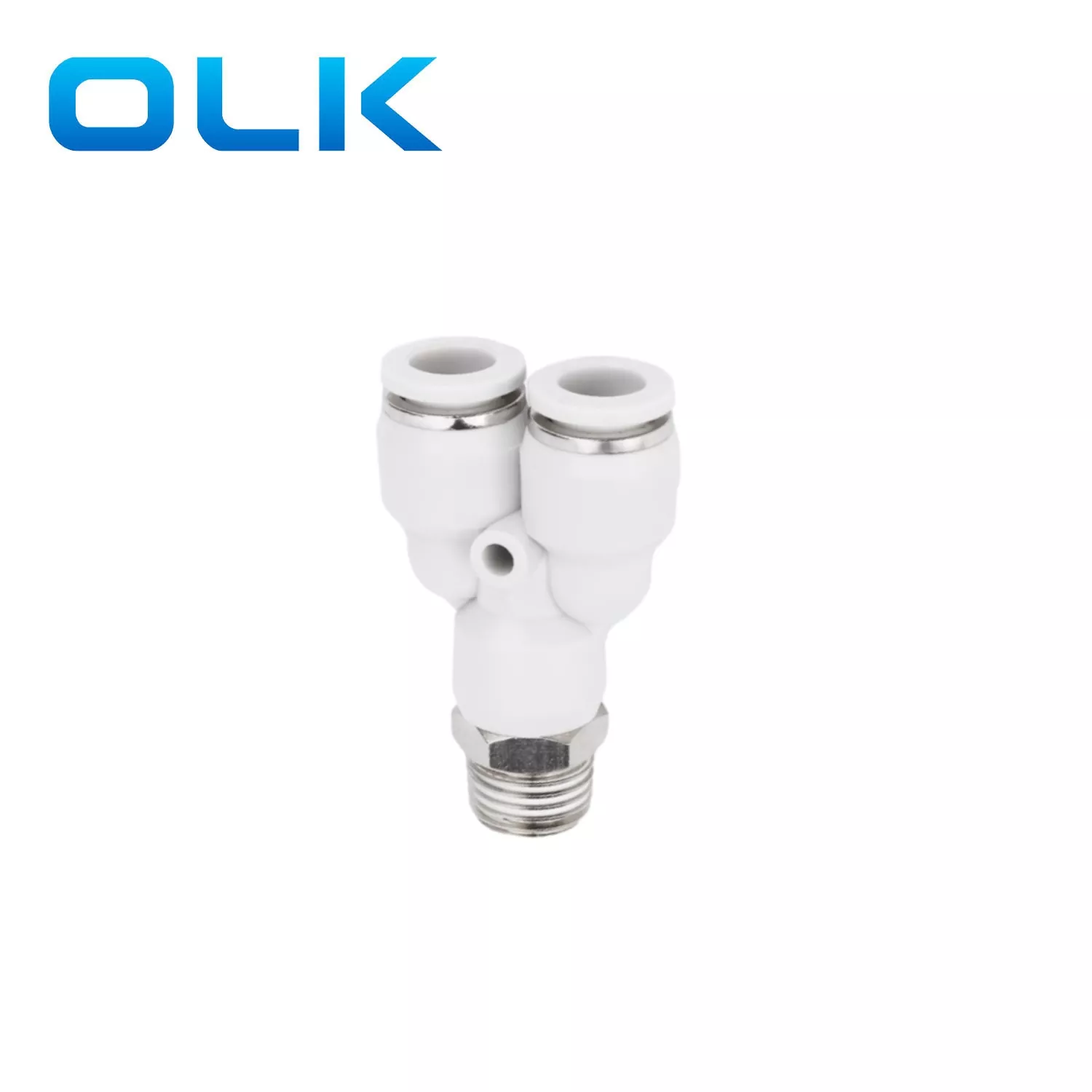

Male BSPT Thread (R Thread) Y TypePX Y tipli Push-in Boru Quraşdırması təkanla birləşdirilə bilən dizayndır. Asan quraşdırmadır. Ümumi görünüşü hava axını üçün daha uyğun olan daha hamar axın istiqaməti ilə Y şəkillidir. Və əsas hava yolu birbaşa bağlıdır. Adətən pnevmatik sistemlərdə qazın ayrılması və ya köməkçi boru kəmərləri üçün istifadə olunur.
PX misdən hazırlanmışdır və asan korroziyaya uğramır.
|
Sifariş kodu |
|||
|
PX |
8 |
-- |
01 |
|
Model |
Boru ölçüsü (metrik) |
|
İp növü (55° düz boru ipi) |
|
PX seriyalı uyğunluq |
4:4 mm |
|
01: G1/8 |
|
|
6:6 mm |
|
02: G1/4 |
|
|
8:8 mm |
|
03:G3/8 |
|
|
10:10 mm |
|
04: G1/2 |
|
|
12:12 mm |
|
|
|
|
14:14 mm |
|
|
|
|
16:16 mm |
|
|
PX Y tipli itələyici boru fitinqi
|
Maye |
Hava/su (şərti)/vakuum |
|
Əməliyyat təzyiqi |
0-1.0Mpa |
|
Vakuum təzyiqi |
-100Kpa (10 Torr) |
|
İşləmə temperaturu |
-10-60 ℃ |
|
Material |
NAYLON(PA),Poliuretan(PU) |
|

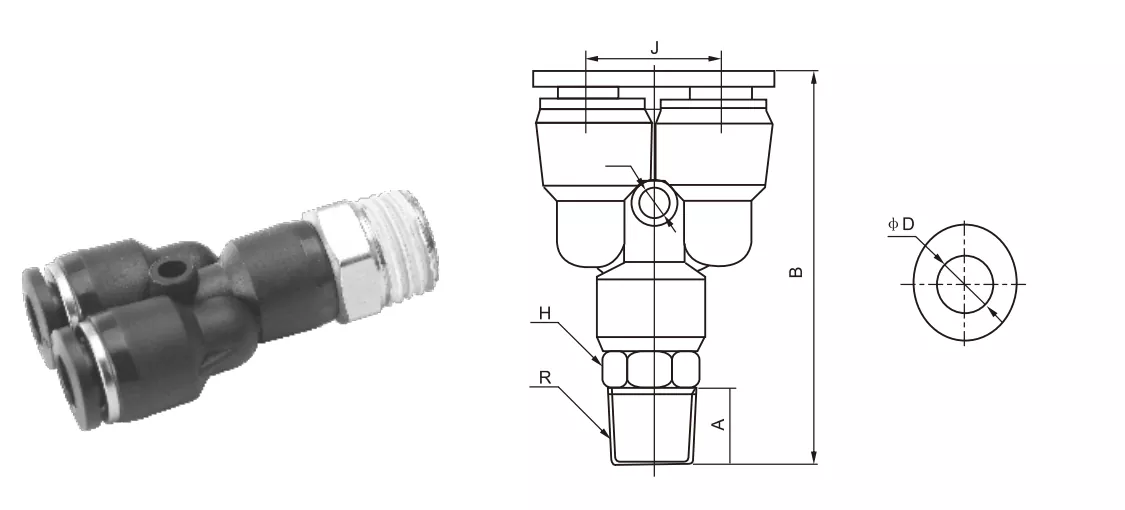

Düym Boru Quraşdırma |
Metrik Boru Quraşdırma |
φD |
R |
A |
B |
E |
J |
φd |
|
PX5/32-M5 |
PX4-M5 |
4 |
M5 |
4.5 |
42.5 |
10 |
10.8 |
2.5 |
|
PX5/32-01 |
PX4-01 |
4 |
R1/8 |
7 |
43 |
10 |
10.8 |
2.5 |
|
PX5/32-02 |
PX4-02 |
4 |
R1/4 |
9 |
44 |
14 |
10.8 |
3 |
|
PX1/4-M5 |
PX6-M5 |
6 |
M5 |
4.5 |
41.5 |
12 |
13.4 |
3.5 |
|
PX1/4-01 |
PX6-01 |
6 |
R1/8 |
6.5 |
46 |
12 |
13.4 |
3.5 |
|
PX1/4-02 |
PX6-02 |
6 |
R1/4 |
9 |
48.5 |
14 |
13.4 |
3.5 |
|
PX1/4-03 |
PX6-03 |
6 |
R3/8 |
10 |
49 |
17 |
13.4 |
3.5 |
|
PX1/4-04 |
PX6-04 |
6 |
R1/2 |
10 |
51 |
21 |
13.4 |
3.5 |
|
PX5/16-01 |
PX8-01 |
8 |
R1/8 |
8 |
51 |
14 |
15.8 |
4 |
|
PX5/16-02 |
PX8-02 |
8 |
R1/4 |
10 |
52.5 |
14 |
15.8 |
4 |
|
PX5/16-03 |
PX8-03 |
8 |
R3/8 |
10 |
53.5 |
17 |
15.8 |
4 |
|
PX5/16-04 |
PX8-04 |
8 |
R1/2 |
11 |
55 |
21 |
15.8 |
4 |
|
PX3/8-01 |
PX10-01 |
10 |
R1/8 |
8 |
56.5 |
17 |
19 |
4 |
|
PX3/8-02 |
PX10-02 |
10 |
R1/4 |
10 |
58 |
17 |
19 |
4 |
|
PX3/8-03 |
PX10-03 |
10 |
R3/8 |
10 |
58 |
17 |
19 |
4 |
|
PX3/8-04 |
PX10-04 |
10 |
R1/2 |
11 |
59 |
21 |
19 |
4 |
|
PX1/2-01 |
PX12-01 |
12 |
R1/8 |
8 |
62 |
19 |
21.5 |
4 |
|
PX1/2-02 |
PX12-02 |
12 |
R1/4 |
10 |
70 |
19 |
21.5 |
4.5 |
|
PX1/2-03 |
PX12-03 |
12 |
R3/8 |
10 |
70 |
19 |
21.5 |
4.5 |
|
PX1/2-04 |
PX12-04 |
12 |
R1/2 |
11 |
65 |
21 |
21.5 |
4 |
|
|
PX16-03 |
16 |
R3/8 |
11 |
|
|
|
|
|
|
PX16-04 |
16 |
R1/2 |
12 |
|
|
|
|
|

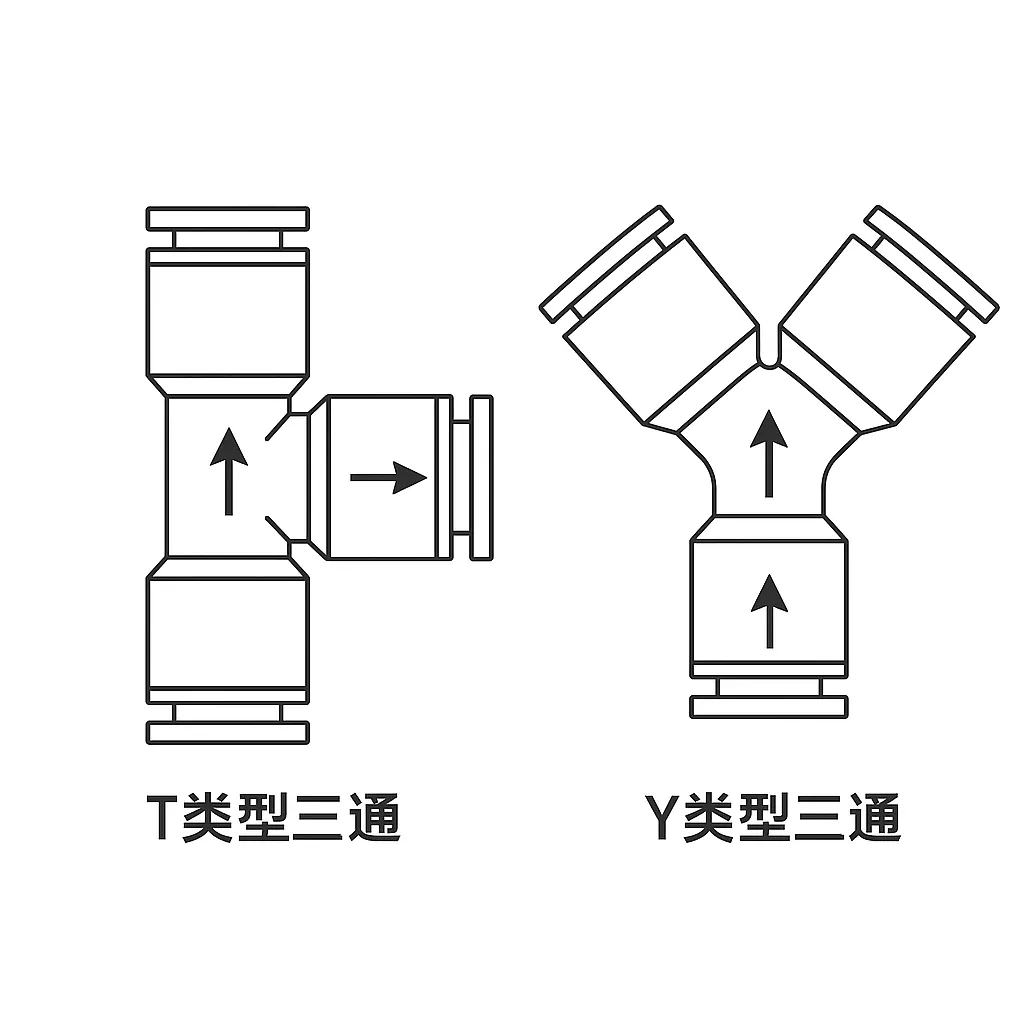

T və Y-formalı itələyici boru fitinqi arasındakı oxşarlıqlar və fərqlər: |
|
|
Tee Fitting (PB, PD) |
"T" strukturu kimi 3 yollu pnevmatik fitinq 90 ° açı ilə kəsişir |
|
Y Fitting (PX) |
"Y" strukturu və hamar axın istiqaməti kimi 3 yollu uyğunluq, hava axını üçün daha uyğundur |
|

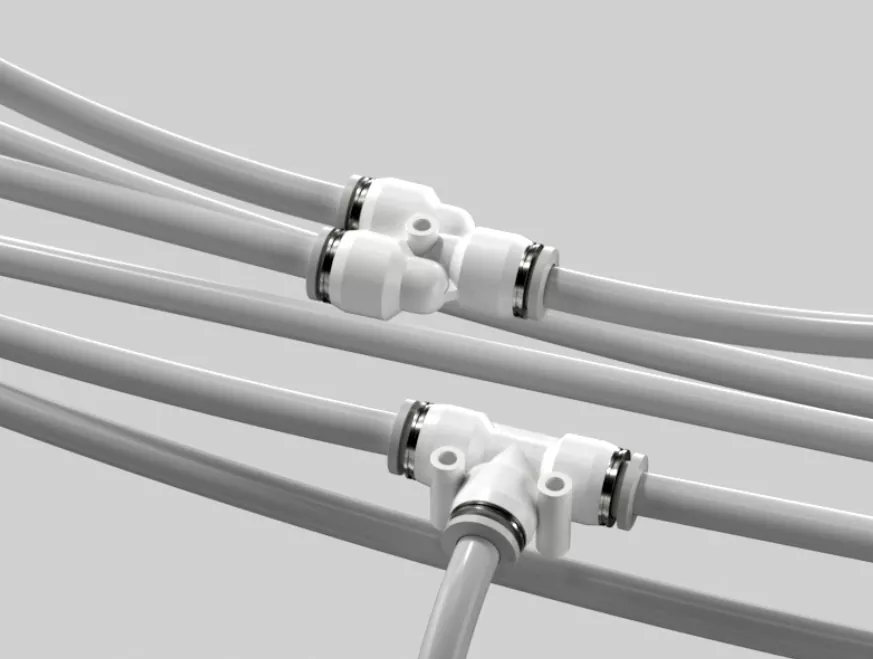

T-formalı pnevmatik fitinqlə müqayisədə, Y-şəkilli hava birləşdirici fitinq axını daha hamardır və daha az müqavimətə malikdir. |
|
Y tipli hava fitinqinin T tipli pnevmatik fitinqlə müqayisədə xüsusiyyətləri hansılardır?
T-formalı pnevmatik fitinqlə müqayisədə, Y-formalı hava bağlayıcı fitinq axını daha hamar və daha az müqavimətə malikdir.
PX Y tipli Push-in Tube Fitting iş təzyiqi nədir?
PX pnevmatik fitinq iş təzyiqi 0-1.0Mpa-dır.
