Brand:
OLKType:

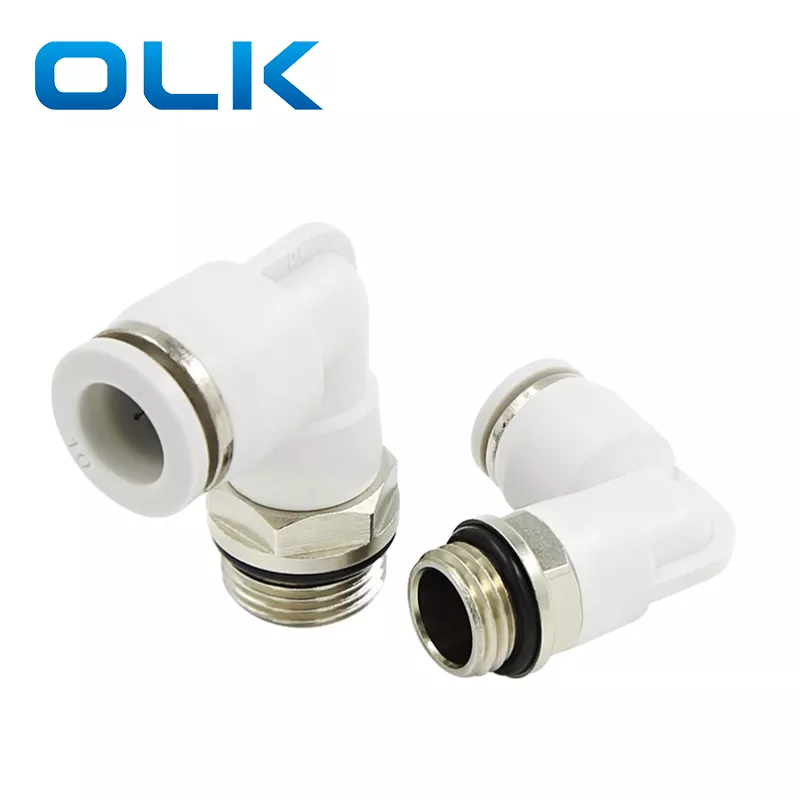

L Type Elbow BSPP Male Thread (G Thread)Color:
Black,White,BluePL-G kişi dirsəklə itələyici boru fitinqi 90 dərəcə dirsək bağlayıcısıdır və qapalı məkanlarda və ya boruların yönləndirilməsinin tələb olunduğu yerlərdə istifadə üçün idealdır. Hava və ya maye sızmasının qarşısını almaq üçün möhürləyici halqalarla təchiz edilmişdir.
Məhsulun xüsusiyyətləri: Kompakt struktur, kiçik məkanlar üçün uyğundur; Düz bucaqlı sükan dizaynı, traxeyanın naqilləri üçün əlverişlidir
|
Sifariş kodu |
|||
|
PL |
8 |
-- |
G01 |
|
Model |
Boru ölçüsü (metrik) |
|
İp növü (55° düz boru ipi) |
|
|
4:4 mm |
|
01: G1/8 |
|
|
6:6 mm |
|
02: G1/4 |
|
|
8:8 mm |
|
03:G3/8 |
|
|
10:10 mm |
|
04: G1/2 |
|
|
12:12 mm |
|
|
|
|
14:14 mm |
|
|
|
|
16:16 mm |
|
|
|
Maye |
Hava/su (şərti)/vakuum |
|
Əməliyyat təzyiqi |
0-1.0Mpa |
|
Vakuum təzyiqi |
-100Kpa (10 Torr) |
|
İşləmə temperaturu |
-10-60 ℃ |
|
Material |
NAYLON(PA),Poliuretan(PU) |
|
|

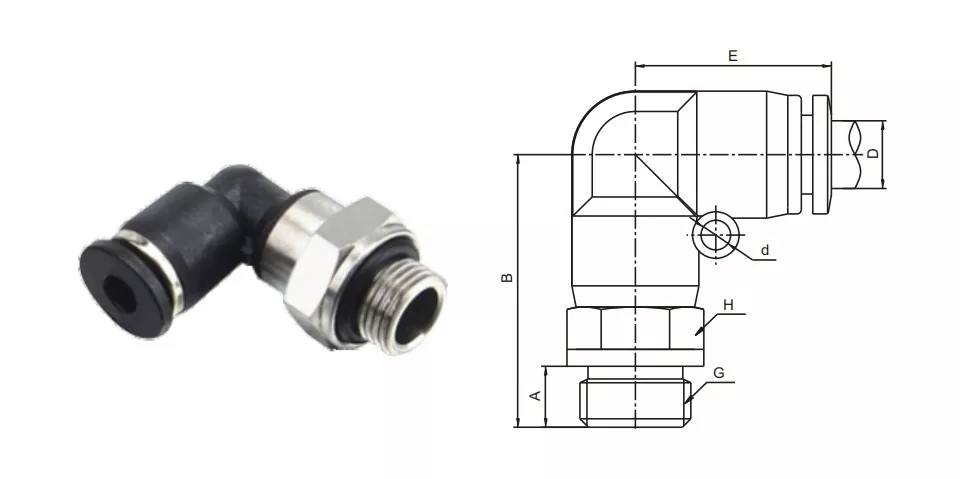

D |
G |
A |
B |
E |
H |
d |
|
PL4-G01 |
4 |
G1/8 |
6 |
24 |
19.7 |
14 |
- |
|
PL4-G02 |
G1/4 |
8 |
25 |
19.7 |
17 |
- |
|
|
PL6-G01 |
6 |
G1/8 |
6 |
24 |
20.8 |
14 |
3.5 |
|
PL6-G02 |
G1/4 |
8 |
25 |
20.8 |
17 |
3.5 |
|
|
PL6-G03 |
G3/8 |
10 |
25 |
20.8 |
20 |
3.5 |
|
|
PL6-G04 |
G1/2 |
12 |
25 |
20.8 |
24 |
3.5 |
|
|
PL8-G01 |
8 |
G1/8 |
6 |
25 |
23.5 |
14 |
4.5 |
|
PL8-G02 |
G1/4 |
8 |
25 |
23.5 |
17 |
4.5 |
|
|
PL8-G03 |
G3/8 |
10 |
26 |
23.5 |
20 |
4.5 |
|
|
PL8-G04 |
G1/2 |
12 |
29 |
23.5 |
24 |
4.5 |
|
|
PL10-G01 |
10 |
G1/8 |
6 |
29 |
27.4 |
14 |
4.5 |
|
PL10-G02 |
G1/4 |
8 |
29 |
27.4 |
17 |
4.5 |
|
|
PL10-G03 |
G3/8 |
10 |
30 |
27.4 |
20 |
4.5 |
|
|
PL10-G04 |
G1/2 |
12 |
31 |
27.4 |
24 |
4.5 |
|
|
PL12-G02 |
12 |
G1/4 |
8 |
31 |
30.3 |
17 |
5 |
|
PL12-G03 |
G3/8 |
10 |
33 |
30.3 |
20 |
5 |
|
|
PL12-G04 |
G1/2 |
12 |
33 |
30.3 |
24 |
5 |
|
|
PL16-G03 |
16 |
G3/8 |
10 |
43 |
34 |
24 |
4 |
|
PL16-G04 |
G1/2 |
12 |
45 |
34 |
24 |
4 |
|
Ad/növ |
İnterfeys strukturunun təsviri |
|
PC Dirsək |
Boru birləşdiricisi 90 ° bucaq altında əyilmiş, digər ucu isə daxili yivlidir |
|
PL Dirsək |
Bir ucu daxil edilir və digər ucu 90 ° xarici ipə malikdir |
|
PV Dirsək |
Hər iki ucu 90° əyilmə ilə boru daxiletmə növüdür |
PL konnektoru hansı materialdan hazırlanır?
mis
Birləşdirici borunun uyğun hissələrinin adları nədir?

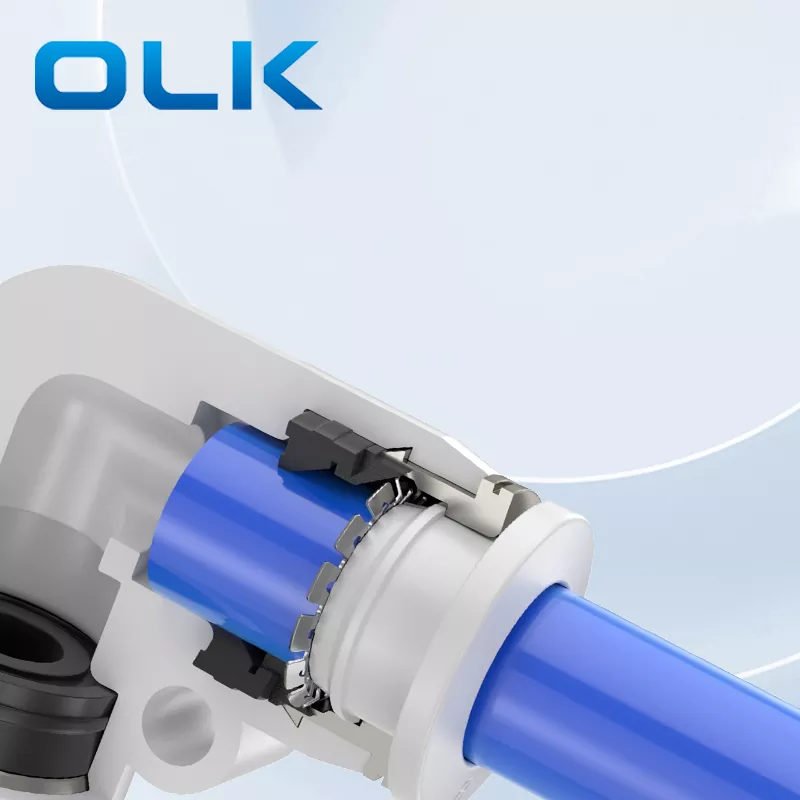

Tez birləşdirən boru uyğun daxili struktur: Buraxılış, sink ərintisi kart dəsti, kilid klipi yayı, kilid qolu, qapaq sızdırmazlıq halqası, yüksək güclü plastik
Bu hansı növ PL ipidir?
Bu metrik ipdir, M təmsil edir.
Pnevmatik fitinqdə "Dirsək" nə deməkdir?
Dirsək Fitinqi: Borunun adətən 90 dərəcə bucaq altında istiqamətini dəyişməsinə imkan verən pnevmatik fitinq.
