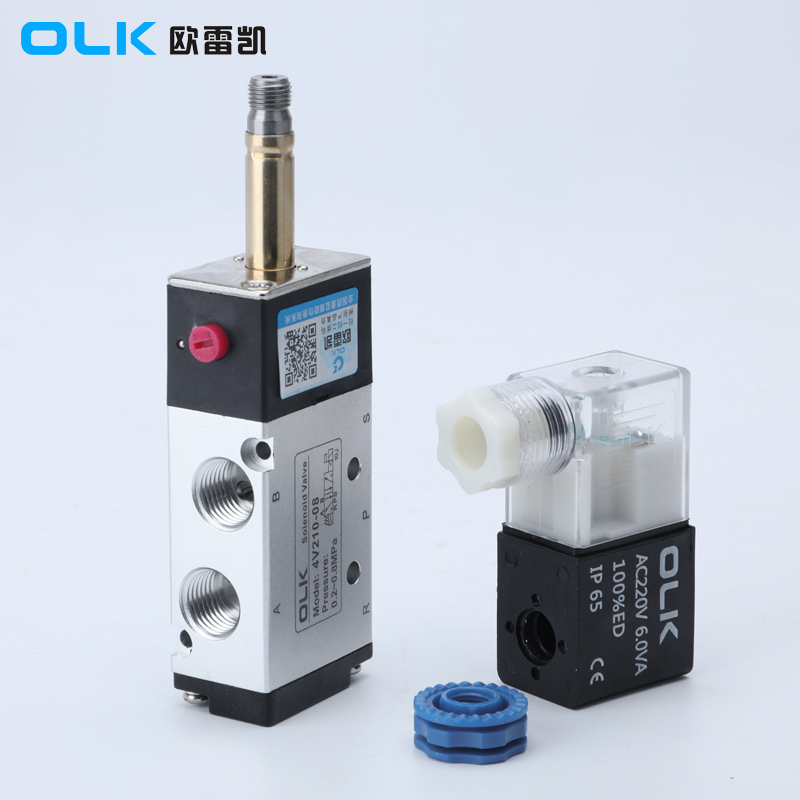

5/3-lik Üç Vana Tipi Arasındakı FərqSolenoid klapanlar
Sifariş verərkən 5/3solenoid klapanlar, tək və ikiqat elektrik nəzarətindən başqa, üç konfiqurasiya var: C (ikiqat solenoid 5/3 yollu qapalı mərkəz), E (ikiqat solenoid 5/3 yollu egzoz mərkəzi) və P (ikiqat solenoid5/3 yollu təzyiq mərkəz).
| 5/3 yolsolenoid klapansimvolu | Sifariş kodu |
|
|
 |

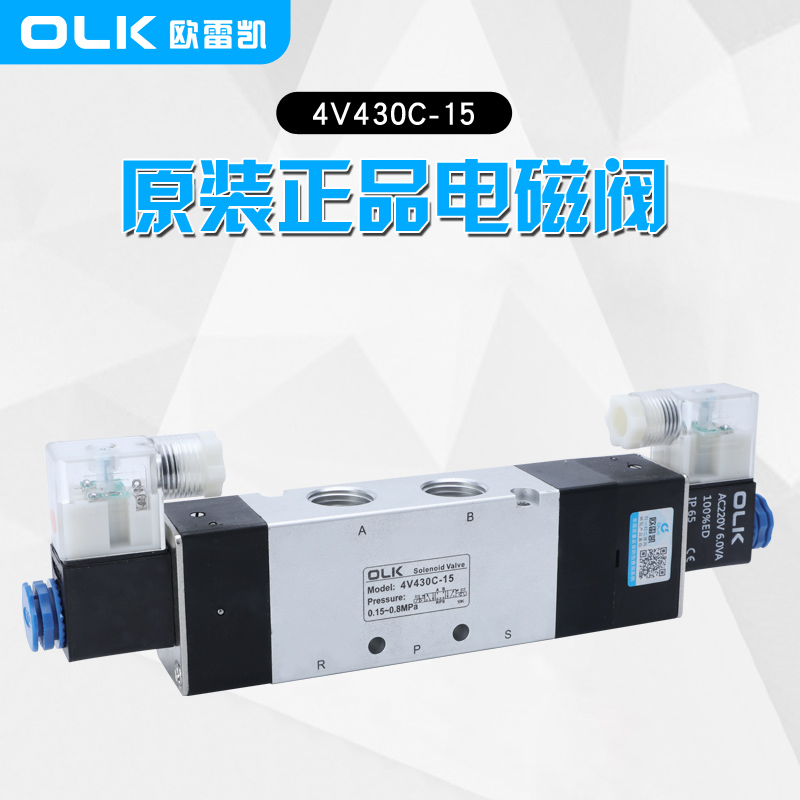

4V130C-M5/06 4V230C-06/08 4V330C-08/10 4V430C-15 |
İkiqat solenoid 5/3 tərəfli qapalı mərkəz |
5/3 klapan normal qapalı vəziyyətdədir. |
 |
4V130E-M5/06 4V230E-06/08 4V330E-08/10 4V430E-15 |
İkiqat solenoidli 5/3 tərəfli egzoz mərkəzi |
5/3 klapan normal açıq vəziyyətdədir. |
 |
4V130P-M5/06 4V230P-06/08 4V330P-08/10 4V430P-15 |
İkiqat solenoid 5/3 tərəfli təzyiq mərkəzi |
5/3 klapan egzoz vəziyyətində. |
P limanında təzyiq (təchizat təzyiqi):
Bu, solenoid klapanın giriş portunda təzyiqə aiddir (adətən P kimi qeyd olunur). Bu təzyiq klapan açıldıqda və ya bağlandıqda maye axınına nəzarət etmək üçün hərəkətverici qüvvədir.
Təzyiq mərkəzinin konfiqurasiyasında, giriş portunda (P) təzyiq digər portlardan (məsələn, A və ya B) daha yüksəkdir və idarəetmə sistemi bu təzyiqi müvafiq kanala yönəldir.
Orta mövqeli Egzoz:
Bu, vəziyyəti təsvir edirsolenoid klapanorta vəziyyətdə olduqda. Üç mövqeli solenoid klapanlar üçün, makara orta vəziyyətdə olduqda, bütün portlar (məsələn, P, A və B) bir-birinə bağlana bilər və ya xüsusi portlar sızma yolu yarada bilər.
Tipik bir orta mövqedəki egzoz konfiqurasiyasında, A və ya B limanlarından gələn təzyiq, təzyiqi buraxaraq, egzoz portuna (adətən R və ya T etiketli) qayıda bilər. Bu dizayn heç bir nəzarət siqnalı olmadıqda sistemdə həddindən artıq təzyiqin yaranmasının qarşısını almaq üçün bəzi tətbiqlərdə istifadə olunur.
Qapalı Mərkəz:
Qapalı mərkəz konfiqurasiyasında, solenoid klapanın bütün portları orta vəziyyətdə olduqda möhürlənir, yəni heç bir maye heç bir limandan keçə bilməz.
Bu dizayn adətən sistem orta vəziyyətdə olduqda təzyiqi saxlamaq və ya arzuolunmaz maye axınının qarşısını almaq lazım olduğu hallarda istifadə olunur.
Xülasə:
Təzyiq Mərkəzi: Tətbiq olunan təzyiqə aiddirsolenoid klapanlargiriş.
Egzoz Mərkəzi: Orta vəziyyətdə olan bir və ya bir neçə portdan mayenin tükənə biləcəyi vəziyyəti təsvir edir.
Qapalı Mərkəz: Orta vəziyyətdə maye axınının qarşısını alan bütün portların möhürləndiyi vəziyyəti təsvir edir.
5/2 Solenoid Valf ilə müqayisədə 5/3 Solenoid Valfın üstünlükləri:
Çoxlu Orta Mövqe Seçimləri:
5/3 solenoid klapan üç iş mövqeyinə malikdir, orta mövqe müxtəlif vəziyyətlərə (məsələn, təzyiq, işlənmiş və ya qapalı) konfiqurasiya edilə bilər.
Bu çeviklik, müxtəlif tətbiqlər üçün daha çox idarəetmə variantları təklif edərək, klapan söndürüldükdə və ya fövqəladə vəziyyətdə olduqda, təzyiqi saxlamağa, təzyiqi azaltmağa və ya sistemi tamamilə möhürləməyə imkan verir.
Təkmilləşdirilmiş Təhlükəsizlik və Nəzarət:
5/3 elektromaqnit klapan, təhlükəsizlik baxımından kritik tətbiqlərdə gözlənilməz hərəkətlərdən qorunma təmin edərək, təzyiq və ya işlənmiş təzyiqi orta vəziyyətdə saxlamağı seçə bilər. Məsələn, elektrik kəsilməsi və ya idarəetmə siqnalının itməsi halında, müvafiq orta mövqenin seçilməsi avadanlıq və personalı qoruya bilər.
5/2 solenoid klapan, siqnalı itirdikdə, yalnız orijinal vəziyyətinə qayıda bilər və oxşar qoruma təmin edə bilməz.
Silindrlərin təsirinin qarşısının alınması:
İstiqamətləri dəyişdirərkən silindrə təsirini azaltmaq üçün 5/3 solenoid klapanın orta mövqeyi istifadə edilə bilər. Məsələn, egzoz tipli orta mövqenin seçilməsi istiqamətləri dəyişdirərkən təzyiqin qismən buraxılmasına, qəfil dayanma və ya işə salma nəticəsində təsirdən qaçmağa və bununla da avadanlığın ömrünü uzatmağa imkan verə bilər.
A 5/2solenoid klapanbu xüsusiyyətdən məhrumdur, çünki o, yalnız iki istiqamət arasında sürətlə keçid edə bilir, bu da bəzi hallarda avadanlıqda təsir və aşınmaya səbəb ola bilər.
Nəticə:
5/3 solenoid klapan 5/2 solenoid klapan ilə müqayisədə elastiklik, təhlükəsizlik, təsirin azaldılması və kompleks nəzarətdə əhəmiyyətli üstünlüklər təklif edir. Bu, onu çoxsaylı iş rejimi, gücləndirilmiş təhlükəsizlik və avadanlığa daha az təsir tələb edən tətbiqlərdə yüksək qiymətli edir. Bu vaxt, daha sadə quruluşu və daha aşağı qiyməti olan 5/2 solenoid klapan adətən mürəkkəb idarəetmə tələb olunmayan sistemlərdə istifadə olunur.
-
