SL Flow Control klapanları: Quruluş, funksiya və tətbiqlər üçün tam bələdçi

Bir tərəfli axın idarəetmə klapan nədir?

Bir tərəfli axın idarəetmə klapanı bir çek qapağından və paralel olaraq bir tıxac klapandan ibarət axın idarəetmə klapandır. Bir silindr sürətini idarə etmək üçün ümumiyyətlə istifadə olunur və sürət idarəsi kimi də tanınır.

Bir L tipli sürət nəzarətçisinin iş prinsipi nədir?

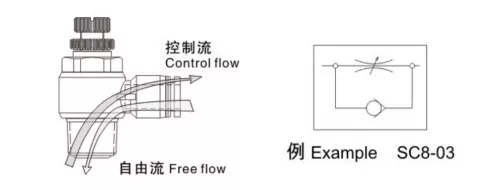

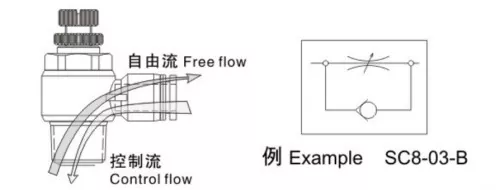

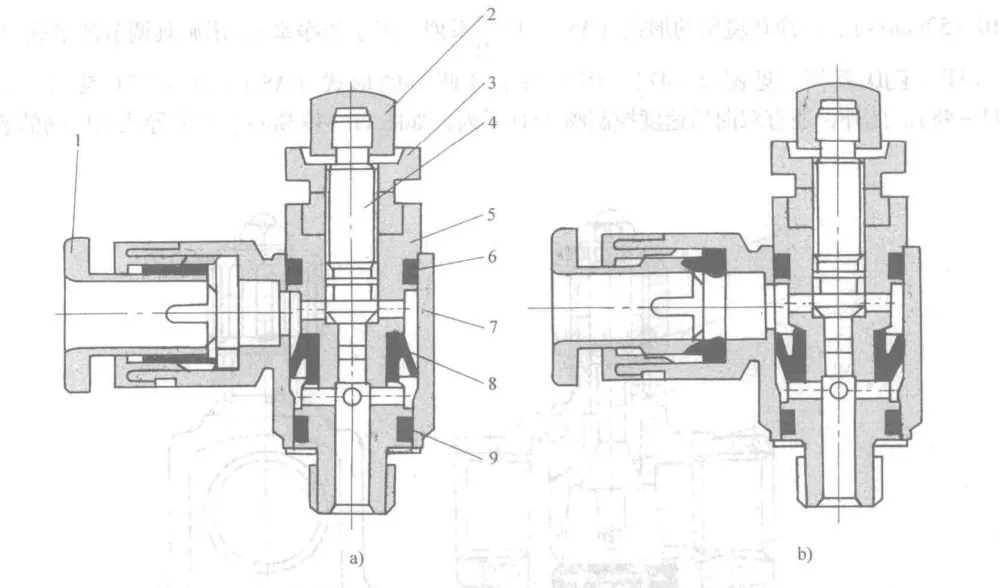

SL axınına nəzarət klapan funksiyası bir tərəfli möhürləmə üzüyü ilə əldə edilir. Foto (a) Egzoz tıxacını göstərir və FOTO (B) GÖZLƏNMƏSİ İSTƏYİR-Fərq yalnız möhürləmə halqasının quraşdırma istiqamətindən gəlir.

Bu klapan birbaşa silindrdə quraşdırılmış, fitinqlər, borular, iş vaxtı və dəyəri qənaət edir. Döşəmə dizaynı ilə boru kəməri quraşdırıldıqdan sonra sərbəst tənzimlənə bilər. Throttle klapan da kilidləmə mexanizmi ilə təchiz edilmişdir.

SL dirsək tipli axın idarəetmə klapanının xüsusiyyətləri nədir?

· Aktivatorlar üçün sürət nəzarətçisidir.

· Bütün R və NPT yivli fitinqlər möhürləmə üçün mastik istifadə edir.

· Bütün düz mövzular möhürləmə üçün standart o-üzüklərdən istifadə edir.

SL pnevmatik armaturları üçün fərqli adlar və təyinatlar hansılardır?

Giriş və egzoz axını idarəetmə klapanlarının istifadəsi və tətbiqləri nədir?

Sürət nəzarətçiləri aktuatorların uzantı və geri çəkilmə sürətini tənzimləmək üçün istifadə olunan ümumi pnevmatik komponentlərdir. Throttle klapanlar, silindr sürətini idarə edən, lakin onların quraşdırılması mövqeləri, büzülmə istiqamətləri və bədən dizaynları fərqlidir. İdarəetmə üsuluna görə, işlənmiş tıxac tipinə və giriş-boğmaq tipinə bölünə bilər.

Giriş və egzoz axını idarəetmə klapanları arasındakı fərq:

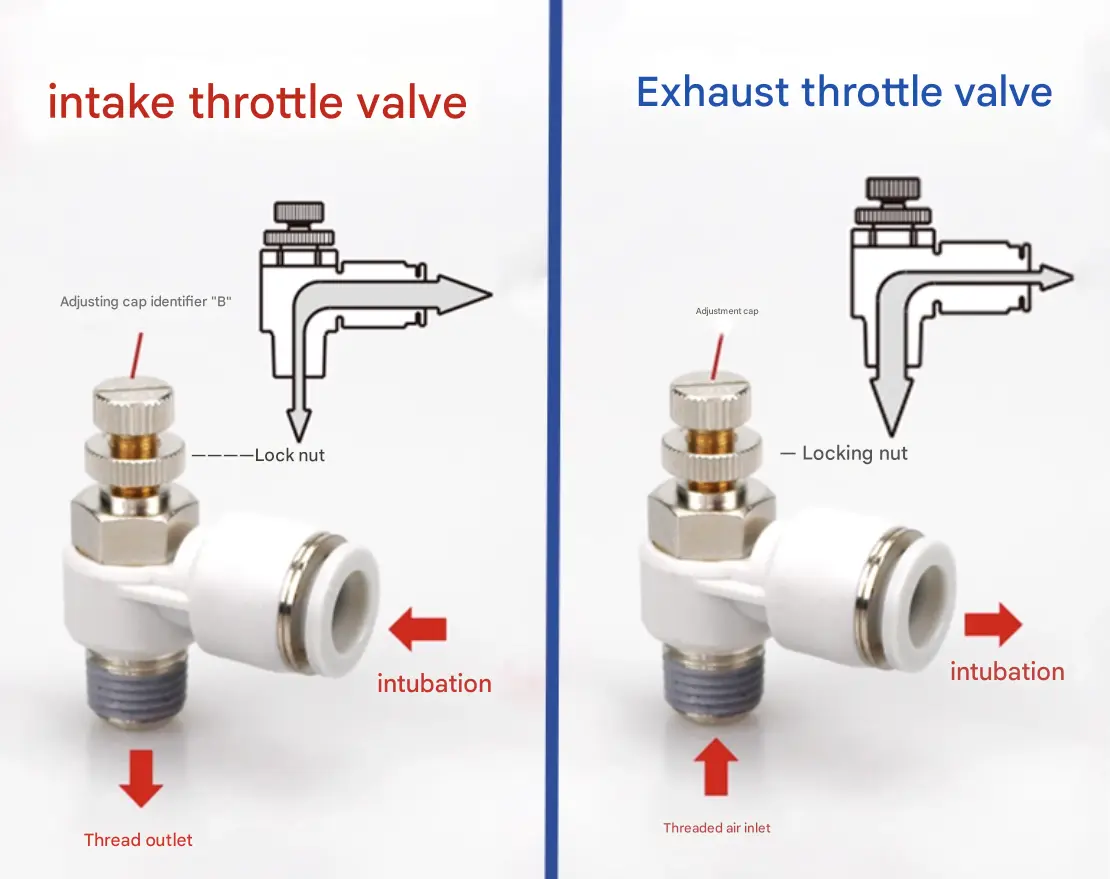

Bunlar giriş və egzozlu klapanlardır, papaq nişanları 'B' və 'Out' tərəfindən fərqlənir. Bunlar birlikdə istifadə edilə bilər: Inlet Throttle klapanı hava tədarükü axını tənzimləyir, egzoz qazma klapanı isə daha dəqiq sistem nəzarəti üçün silindr sürətinə nəzarət edir.

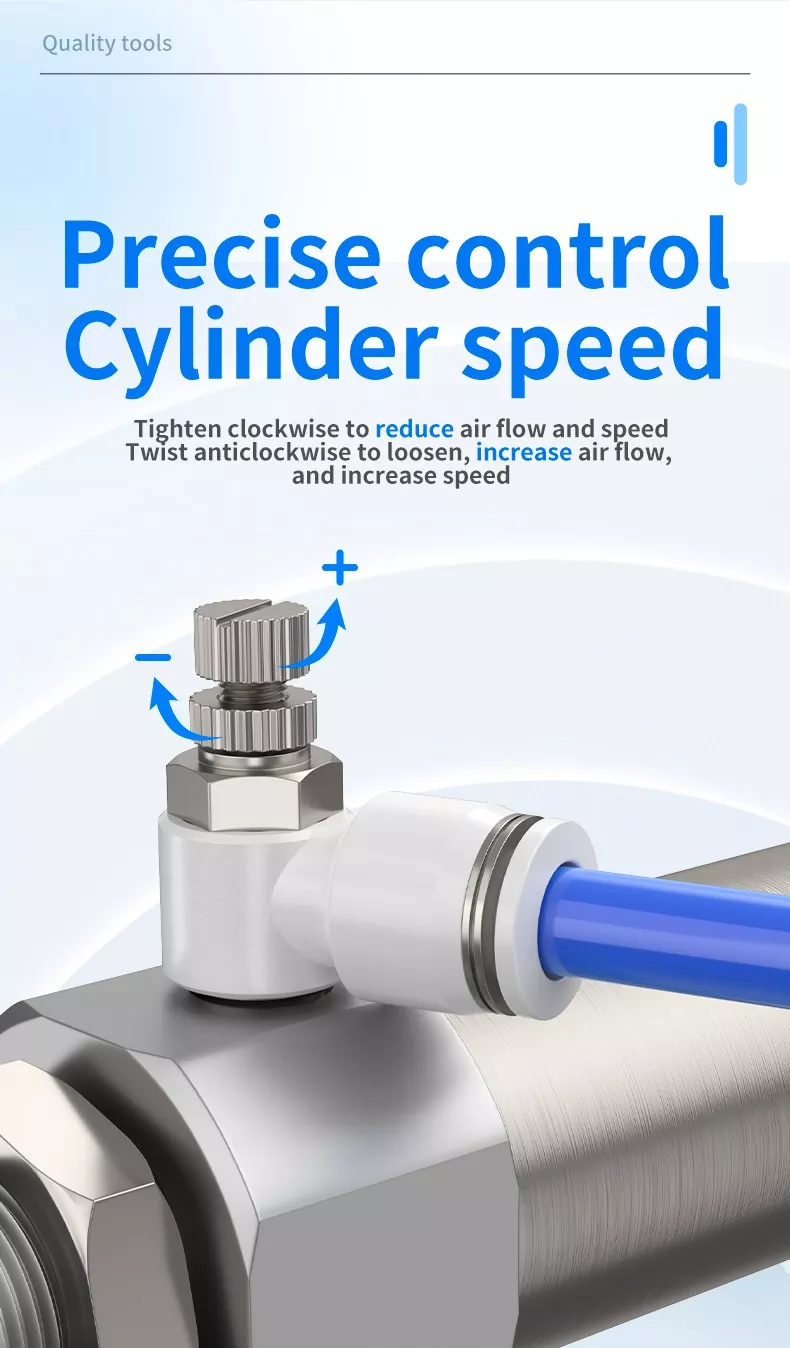

Bir qazlı valve əsasən vana gövdəsindən, klapan nüvəsi, tənzimləmə cihazından və möhürlərdən ibarətdir. Egzoz qazlı klapanın tənzimləmə hissəsi bir tənzimləmə çarxı və kilidləmə çarxı ehtiva edir. Giriş Throttle klapanı xarici görünüşü xarici görünüşlü görünür və hər ikisi də kilidləmə çarxını axan çarxı, axını təyin etmək üçün düzəliş çarxını çevirərək düzəliş çarxını düzəltmək üçün düzəliş edir.

Giriş tıxacı klapanları boru ilə havanı götürün və yivli liman vasitəsilə işlənmişdir; Egzoz qazlı klapanlar, yivli liman vasitəsilə hava alır və boru ilə işlənir.

Funksional simvollardan, həm işlənmiş, həm də giriş axınının idarəetmə klapanlarının bir tərəfli trafik klapan olduqlarını, tərs hava axınının sərbəst keçməsinə imkan verərkən yalnız bir istiqamətdə axan axın olduğunu görə bilərik. İkiqat aktyor silindrlər üçün, işlənmiş tıxac klapanları silindrli hərəkət sabitliyini yaxşılaşdırmaq üçün üstünlük verilir. Adətən bir hava təchizatı olmadıqda, ümumiyyətlə uzatma və ya geri çəkilmə üçün bir bahar istifadə edən bir aktyor silindrlər üçün qazın istismarı zamanı yaz gücünü aşmalıdır, buna görə giriş throttle klapan sürətlə idarəetmə üçün uyğundur.

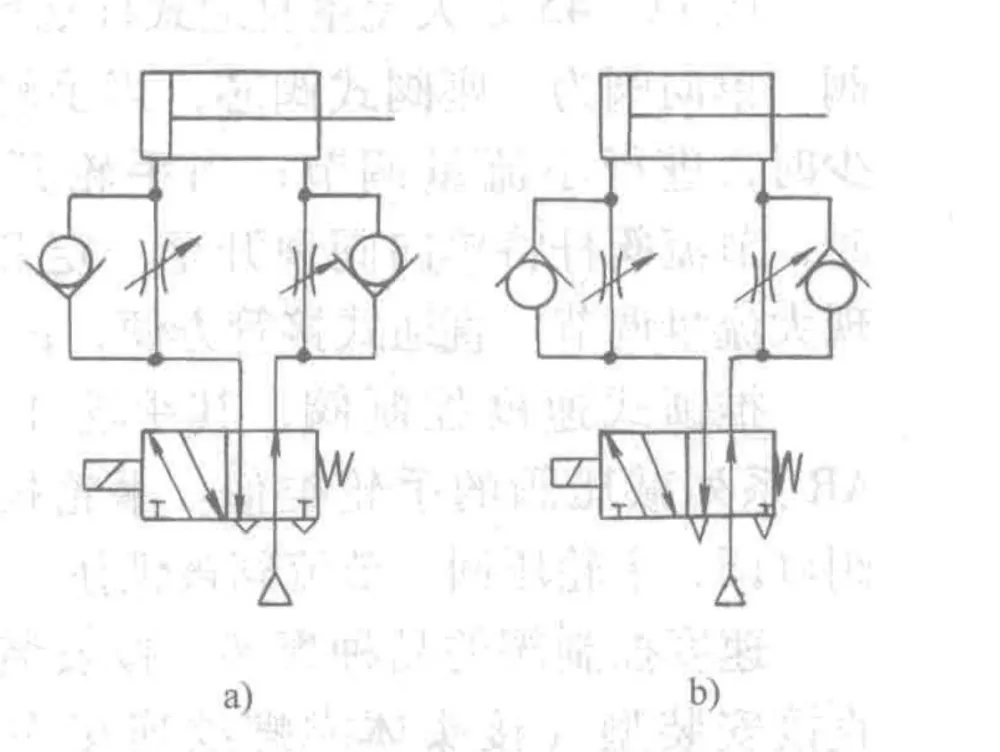

 Diaqram, sürətli idarəetmə klapanını bir pnevmatik dövrədə bağlamağın 2 yolu göstərir.

· (A) (a) (egzoz boğmaq), istiqamət valvı enerjili olduqda, silindrin giriş tərəfindəki çek klapanı, çubuqsuz tərəfin sürətlə doldurulmasına imkan verir. Çubuk tərəfindəki hava yalnız boğaz klapanından istifadə edə bilər. Tıxacın açılmasını tənzimləməklə silindr sürəti idarə edilə bilər. Bu üsul sabit piston hərəkatını təmin edir və ən çox istifadə olunan dövrədir.

· In (b) (giriş) Giriş hava axını kiçikdir, buna görə giriş kamerasındakı təzyiq yavaşca yüksəlir, egzoz kamerası təzyiqi sürətlə azalır. Piston əsasən hava genişləndirilməsi ilə hərəkət edir, sürət nəzarəti qeyri-sabit edir. Bu üsul ümumiyyətlə yalnız bir aktyor silindrlər, sıxma silindrləri və ya aşağı sürtünmə silindrləri üçün istifadə olunur.

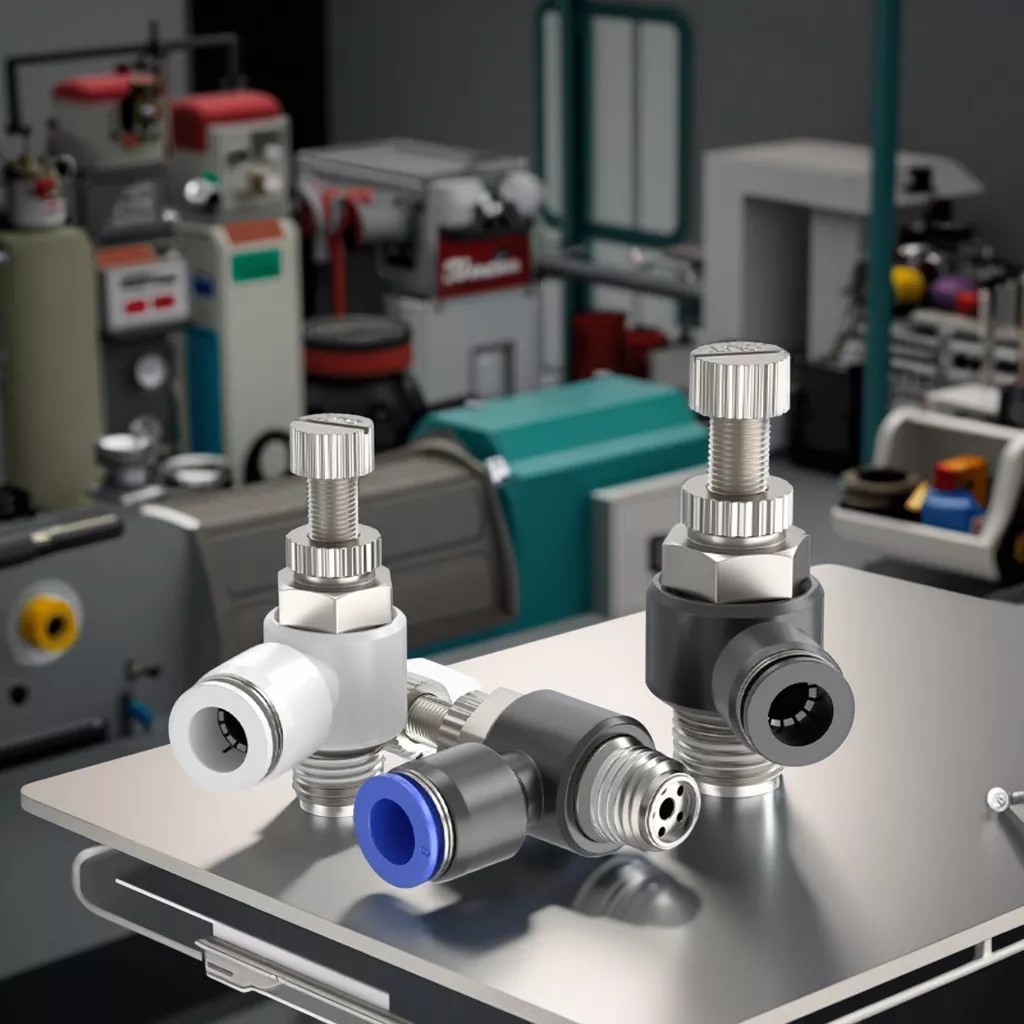

Olk SL Series Dirsək tipli axın idarəetmə klapanlarıdəqiq aktuator sürət tənzimlənməsi üçün hazırlanmış yüksək keyfiyyətli pnevmatik sürət nəzarətçiləridir. Sadə, lakin etibarlı bir quruluşla, hər bir klapan, pulsuz axın axını təmin edərkən bir istiqamətdə idarə olunan hava axınının aparılması, bir tərəfli bir çek klapanını və bir tərəfli çek klapanını birləşdirir.

Həm daxil olan, həm də işlənmiş tıxac növlərində mövcuddur, SL klapanları saxlamaq üçün silindrlərə birbaşa quraşdırıla bilərarmatur, boru kəmərivə quraşdırma müddəti. Sürüşmə dizaynı çevik boru kəmərinin yönləndirilməsinə imkan verir və kilidləmə mexanizmi olan düzəliş təkəri incə və sabit axın idarəsini təmin edir.

Pnevmatik avtomatlaşdırma, tək və ya iki aktyor silindrlərdə, sıxma silindrlərində və aşağı sürtünmə silindrlərində geniş istifadə olunan, SL lövhələri silindrli performansını yaxşılaşdırmağa, dövrün müddətini azaldır və sistem sabitliyini optimallaşdırmağa kömək edir. Olk SL seriyası ilə, pnevmatik sistemləriniz üçün etibarlı, səmərəli və istifadəsi asan sürətli idarəetmə həlləri əldə edirsiniz.
