Peg seriyası, D2-dən böyük olan D2-dən daha böyük olan D1-dən daha böyük olan D1-dən daha böyükdür. ThePeg Azadlayıcı Tee Union uyğunluğu, quraşdırma sahəsinə qənaət edərək, avadanlıq və ya panellərdə asan və etibarlı quraşdırma üçün kiçik bir montaj çuxuru ilə gəlir.
D1> D2, fərqli boru ölçüsü bağlantıları üçün uyğundur
Tez düzəltmə üçün quraşdırılmış kiçik montaj çuxuru
Sürətli quraşdırma üçün asan təkan və çəkmə dizaynı
Pnevmatik sistemlərdə və avtomatlaşdırma avadanlıqlarında geniş istifadə olunur
|
Peyin |
8 |
- |
6 |
|
Model |
Boru ölçüsü (metrik) |
|
Boru ölçüsü (metrik) |
|
Peg Series uyğun |
4: 4mm |
|
4: 4mm |
|
|
6: 6: 6 mm |
|
6: 6: 6 mm |
|
|
8: 8mm |
|
8: 8mm |
|
|
10: 10 mm |
|
10: 10 mm |
|
|
12: 12 mm |
|
12: 12 mm |
|
|
14: 14 mm |
|
14: 14 mm |
|
|
16: 16 mm |
|
16: 16 mm |
|
Maye |
Hava / Su (Şərti) / Vakuum |
|
Əməliyyat təzyiqi |
0-1.0MPA |
|
Vakuum təzyiqi |
-100KPA (10 TORR) |
|
İşləmə temperaturu |
-10-60 ℃ |
|
Material |
Neylon (pa), poliuretan (pu) |

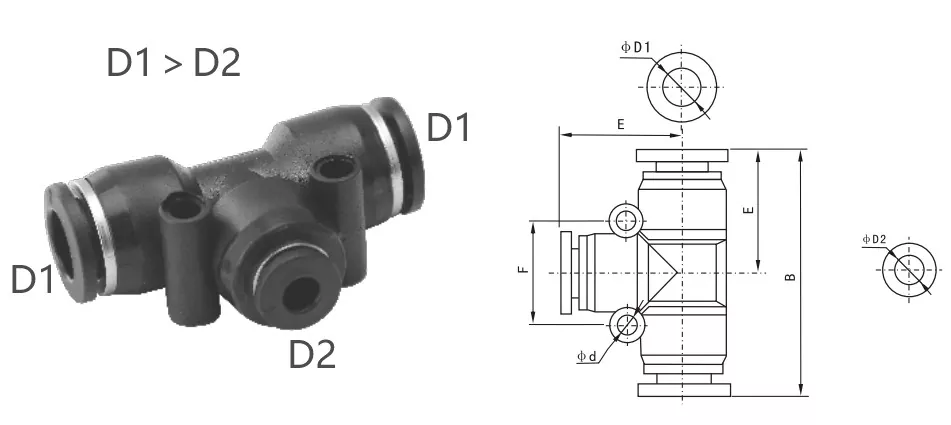

Peg Azadlayıcı Tee Union Uniting Conline Ölçmə Parametrləri
|
Düymlük boru |
Metrik boru |
φd1 |
φd2 |
B (mm) |
E (mm) |
F (mm) |
φd (mm) |
|
Pen1 / 4-5 / 32 |
Pen6-4 |
6 |
4 |
41.2 |
20 |
14.9 |
3.5 |
|
PEN5 / 16-1 / 4 |
Pen8-6 |
8 |
6 |
45 |
18 |
22.8 |
4.5 |
|
PEN3 / 8-5 / 16 |
Pen10-8 |
10 |
8 |
51 |
24 |
19.8 |
4.5 |
|
PEN1 / 2-3 / 8 |
Pen12-10 |
12 |
10 |
59 |
28 |
24.5 |
5 |
|
Pen16-12 |
Pen16-12 |
16 |
12 |
69 |
34 |
32.2 |
4 |
|
Pen5 / 16-5 / 32 |
Pen8-4 |
8 |
4 |
46 |
18 |
20 |
4.5 |
|
Pen3 / 8-1 / 4 |
Pen10-6 |
10 |
6 |
57 |
26.8 |
23.8 |
4 |
|
Pen1 / 2-5 / 16 |
Pen12-8 |
12 |
8 |
59 |
27.8 |
27.6 |
5 |
PE uyğun və dirəkdə nə fərqlidir?
PE uyğun (bərabər tee birliyi): Hər üç boru eyni xarici diametri, eyni ölçülü üç pnevmatik boruya uyğun olan eyni xarici diametrə malikdir.
Peg Uyğunluq (Azadlayıcı Tee Union): İki yan boru müxtəlif boru ölçüləri bağlamaq üçün hazırlanmış mərkəz borusundan daha böyükdür.
