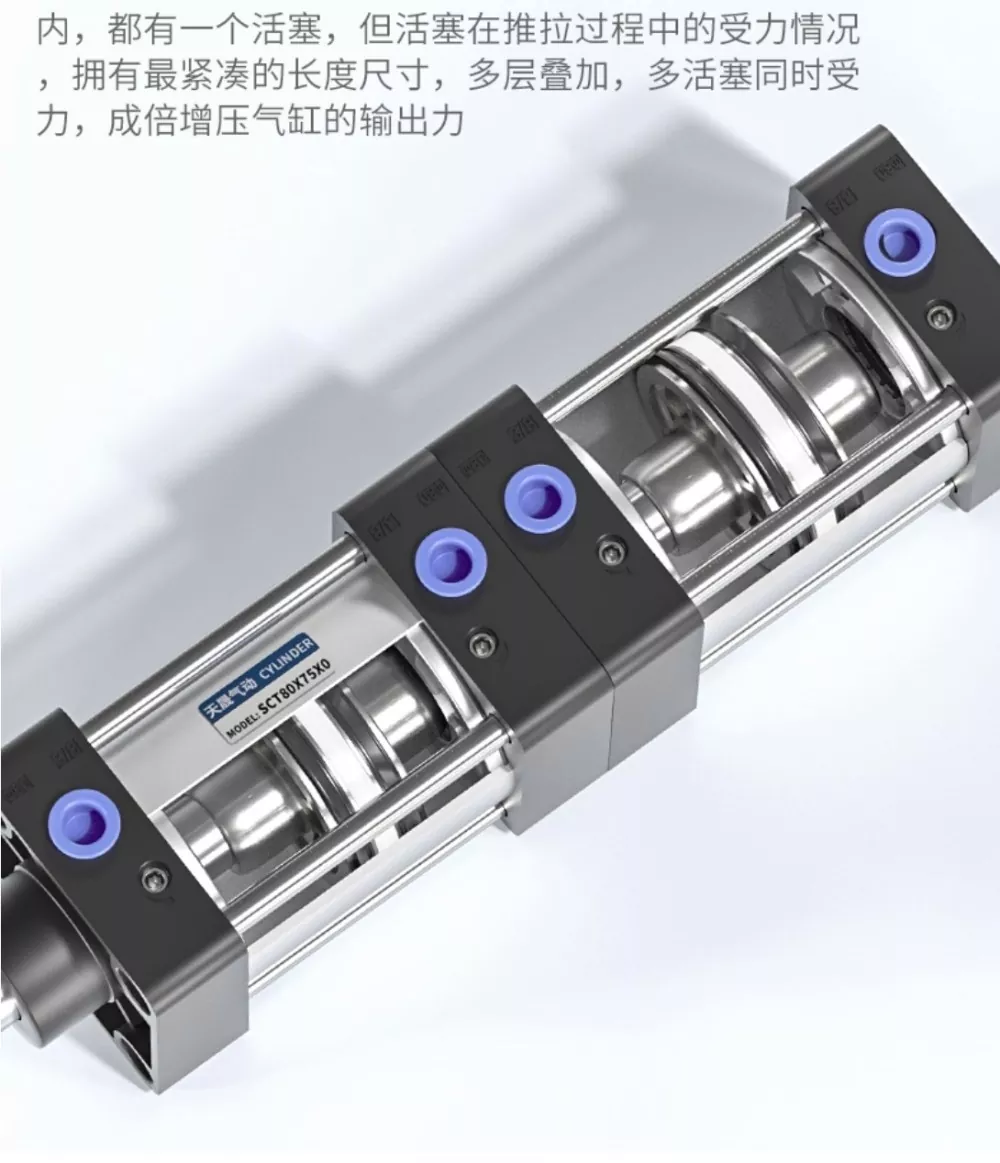

SCT Tie-Rod Silindr, iki istiqamətli YCC möhürləmə üzükləri və güclü bir cüt vuruş dizaynını, sürətli hərəkət və hamar, sabit çıxışı təmin edən kompakt və zərif bir görünüşü olan güclü ikiqat vuruş dizayn edir. Silindrin hər qatında fərdi bir piston var və təkan çəkmə prosesi zamanı bir çox piston, çox qatlı yığılmış quruluşu vasitəsilə vurulmuş çıxış qüvvəsi yaradan, silindrin çox yığcam uzunluğuna çatmasına imkan verir. Bu ikitərəfli dizayn daha güclü güc verir və altı möhürlü ring konfiqurasiyası, sızırmadan 1,4 mpa qədər təzyiq göstərməyə imkan verən əla möhürləmə performansını təmin edir.
· Olk standart silindrlər.
· Piston möhürü, kompakt bir dizayn və neft saxlama funksiyasını əks etdirən xüsusi iki istiqamətli sızdırmazlıq quruluşunu qəbul edir.
· Tie-çubuq tipli silindr; Ön və arxa örtüklər alüminium boru gövdəsinə yüksək etibarlılıq üçün bağlama çubuqları ilə bağlanır.
· Piston çubuğu tam vuruş zamanı çoxsaylı yerləşdirmə nöqtəsinə nail ola bilər.
· Hamar və tənzimlənən yastığı.

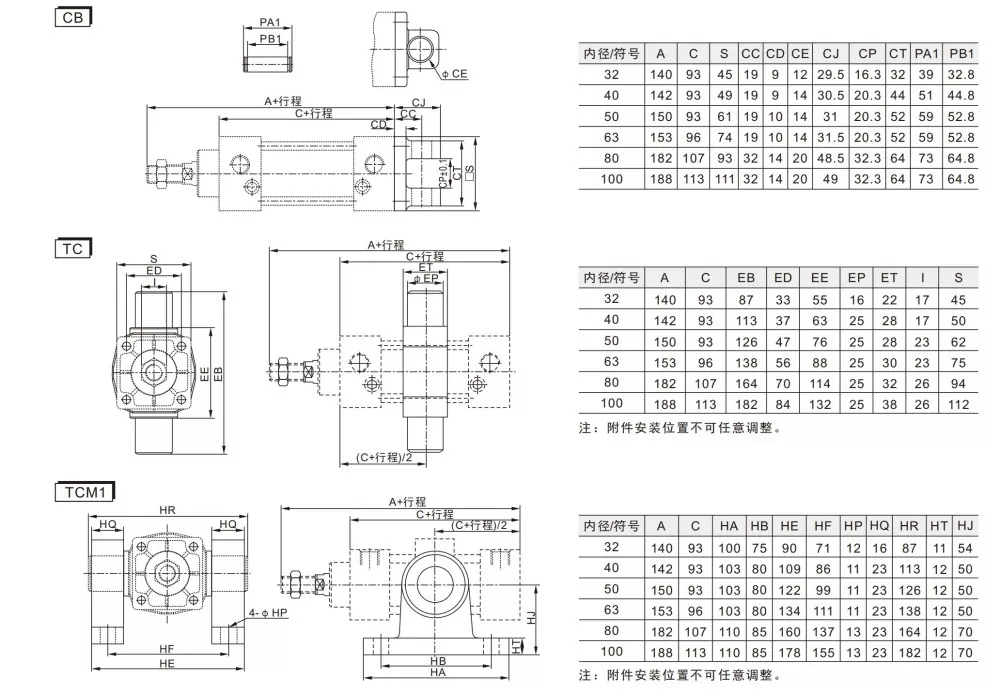

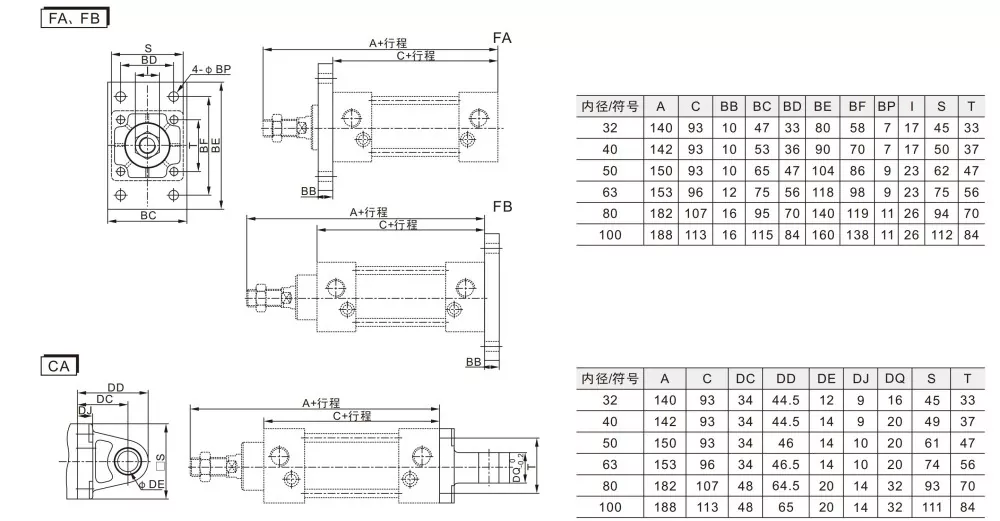

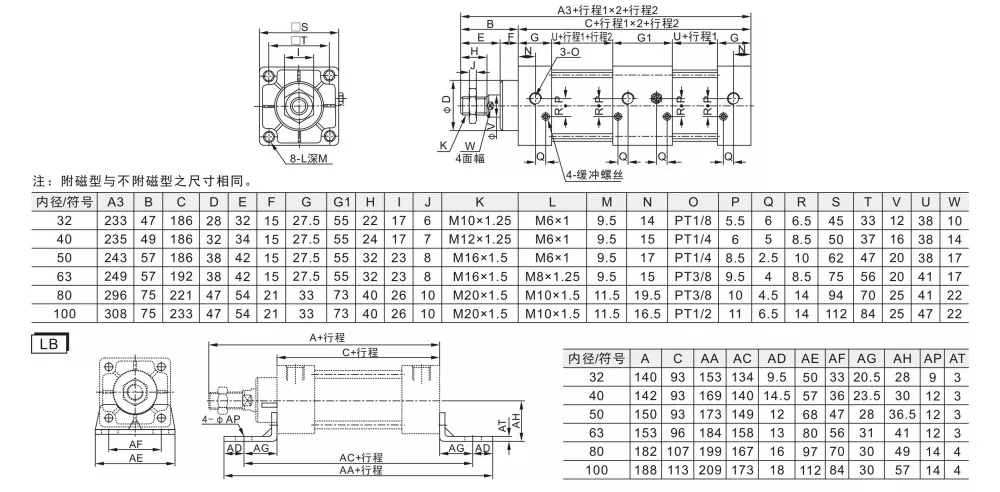

Müştərilərin seçməsi üçün müxtəlif silindrli xüsusiyyətlər və montaj aksesuarları mövcuddur.
· Yüksək temperaturda davamlı möhürləmə materialları isteğe bağlıdır, silindrin normal olaraq 150 ° C-də işləməsinə imkan verir.
|
Sifariş kodu |
||||||||||
|
Sct |
50 |
X |
50 |
X |
50 |
- |
S |
|
|
|
|

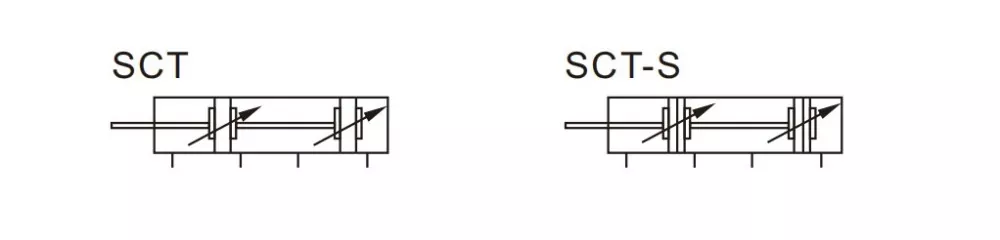

Model: |
Buruqluq |
|
Buruqluq |
|
Vuruşu 2 |
|
Maqnit |
Sızdırmazlıq materialı |
Montaj növü |
İp |
|
SCT Tie Rod Silindr |
|
|
|
|
|
|
Boş: olmadan |
Boş: tpu |
Boş: |
Boş: Vuruş 1 |
|
|
|
|
|
|
|
|
S: maqnit ilə |
N: nbr |
Lb: ayaq montajı |
T: NPT ipi |
|
|
|
|
|
|
|
|
|
H: |
|
G: g ip |
|
Buruq ölçüsü (mm) |
32 |
40 |
Əqrəb |
63 |
80 |
100 |
|
Aktyor rejimi |
İkiqat hərəkət |
|||||
|
İşlənmiş mühit |
Təmizlənmiş hava |
|||||
|
Sabit forma |
Əsas andlb |
|||||
|
İşgüzar təzyiq |
0.1-1.0 mpa (14-145PSI) |
|||||
|
Sübut təzyiqi |
1.5 mpa (215PSI) |
|||||
|
İşləmə temperaturu aralığı |
'-20-80 ℃ |
|||||
|
Sürət diapazonundan istifadə edin |
30-800 |
|||||
|
Tamponlama rejimi |
Tənzimlənən bufer |
|||||
|
Bufering məsafəsi (mm) |
21 |
28 |
29 |
|||
|
Port ölçüsü |
Pt1 / 8 |
Pt1 / 4 |
Pt3 / 8 |
Pt1 / 2 |
||
|
Çox mövqe silindrlər üçün pnevmatik nəzarət sxemləri |
||
|

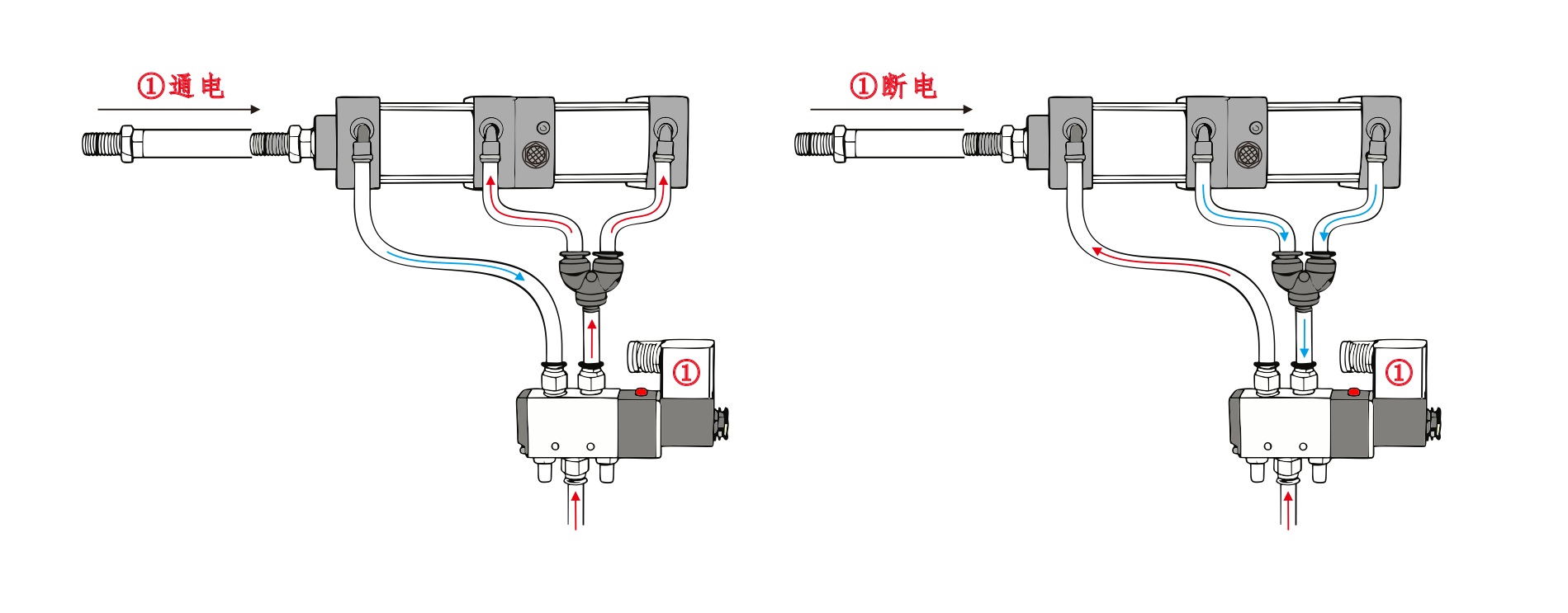

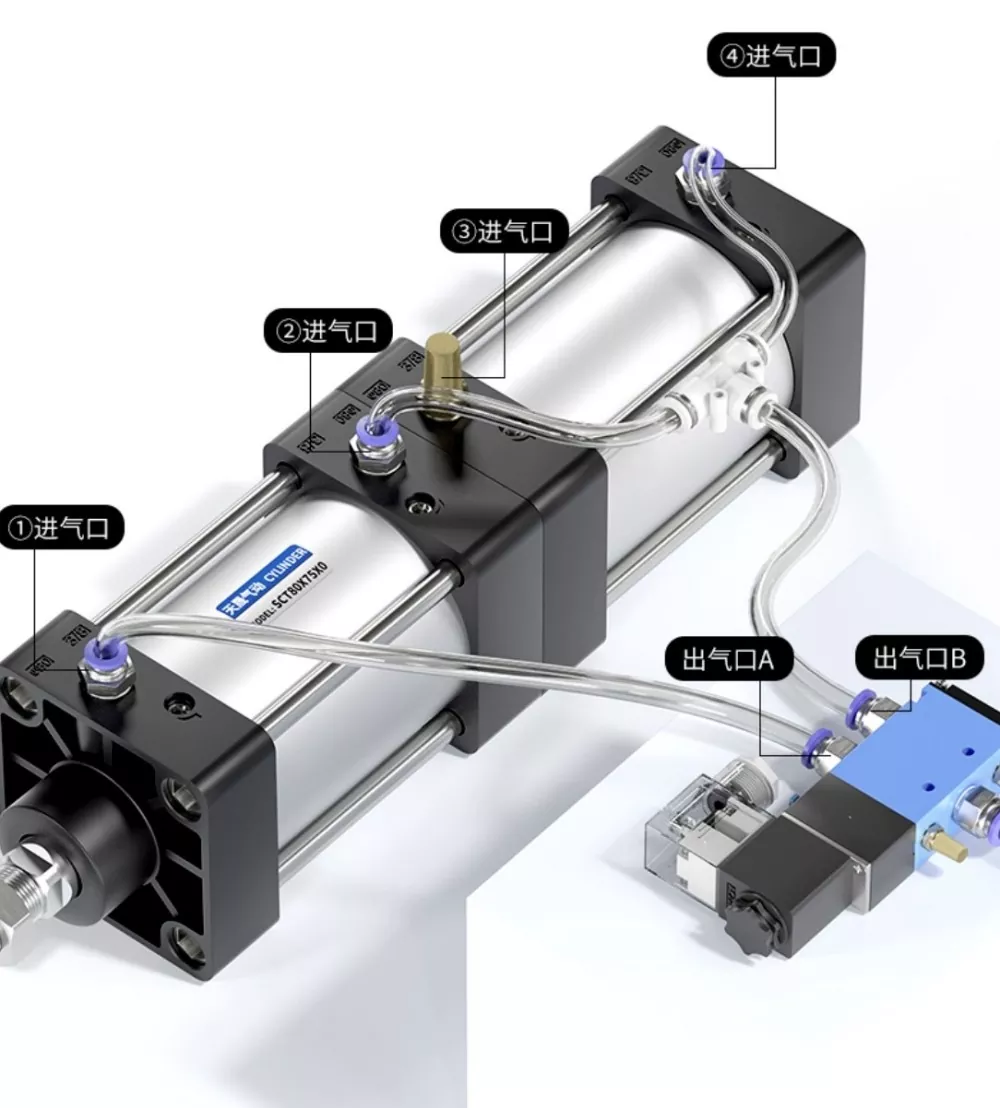

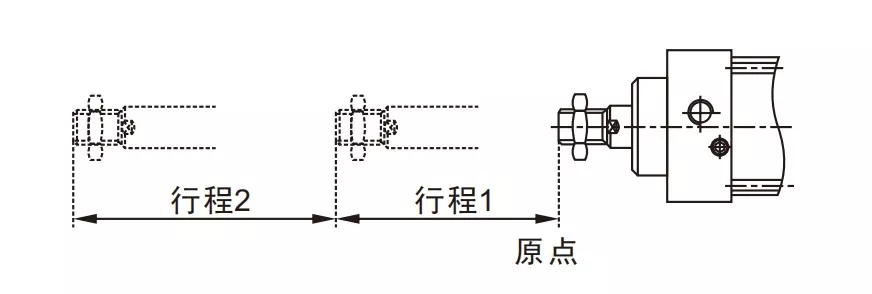

Silindrin hər hissəsində bir piston var. Piston çubuğu uzananda bütün pistonlar itələmə gücünü yaradır. Ancaq geri çəkilmə zamanı yalnız bir piston çəkmə gücünü istehsal edir. Solenoid klapanının limanına bağlı olan silindrisin hava girişi və seriallarda solenoid klapanında seriya ilə bağlı silindrisin hava girişi. Silindrin hava girişində bir səsboğuciyə qoşuldu. Solenoid klapanının bir limanı enerjili olduqda silindrlər geri çəkilmiş vəziyyətdə qalırlar. B portu enerjili olduqda, silindrlər fəaliyyətə başlayır. |

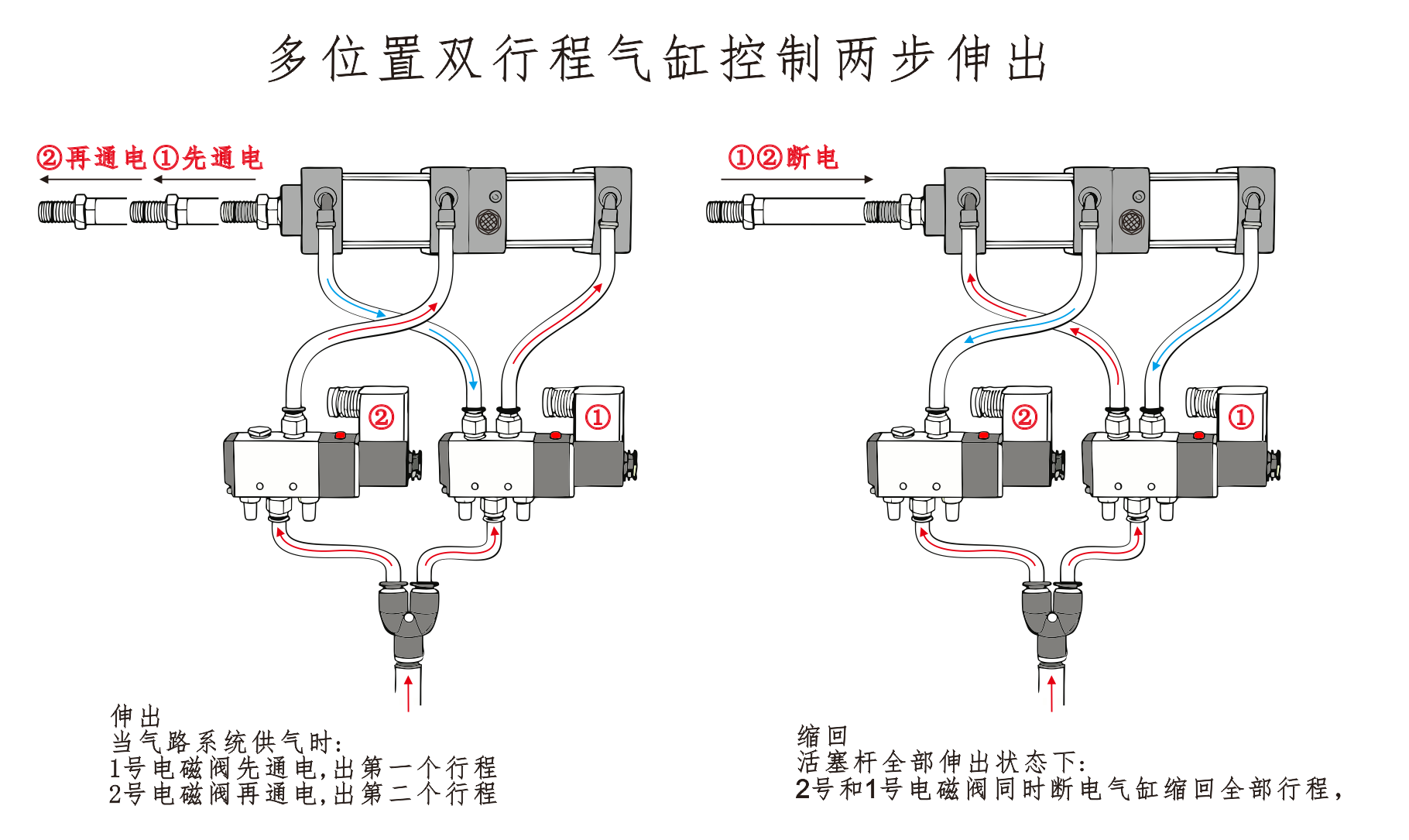

1.Extansiyon Hava təchizatı olduqda: Solenoid valve No.1 enerjilidir və silindr ilk vuruşa qədər uzanır.
Solenoid klapanı №2, daha sonra enerjilidir və silindr ikinci vuruşa qədər uzanır.
2.Rartaksiya Piston çubuğu tam uzadıldıqda: Solenoid valve No.1 və №2, həm enerjili, həm də silindr tam geri çəkilir. |

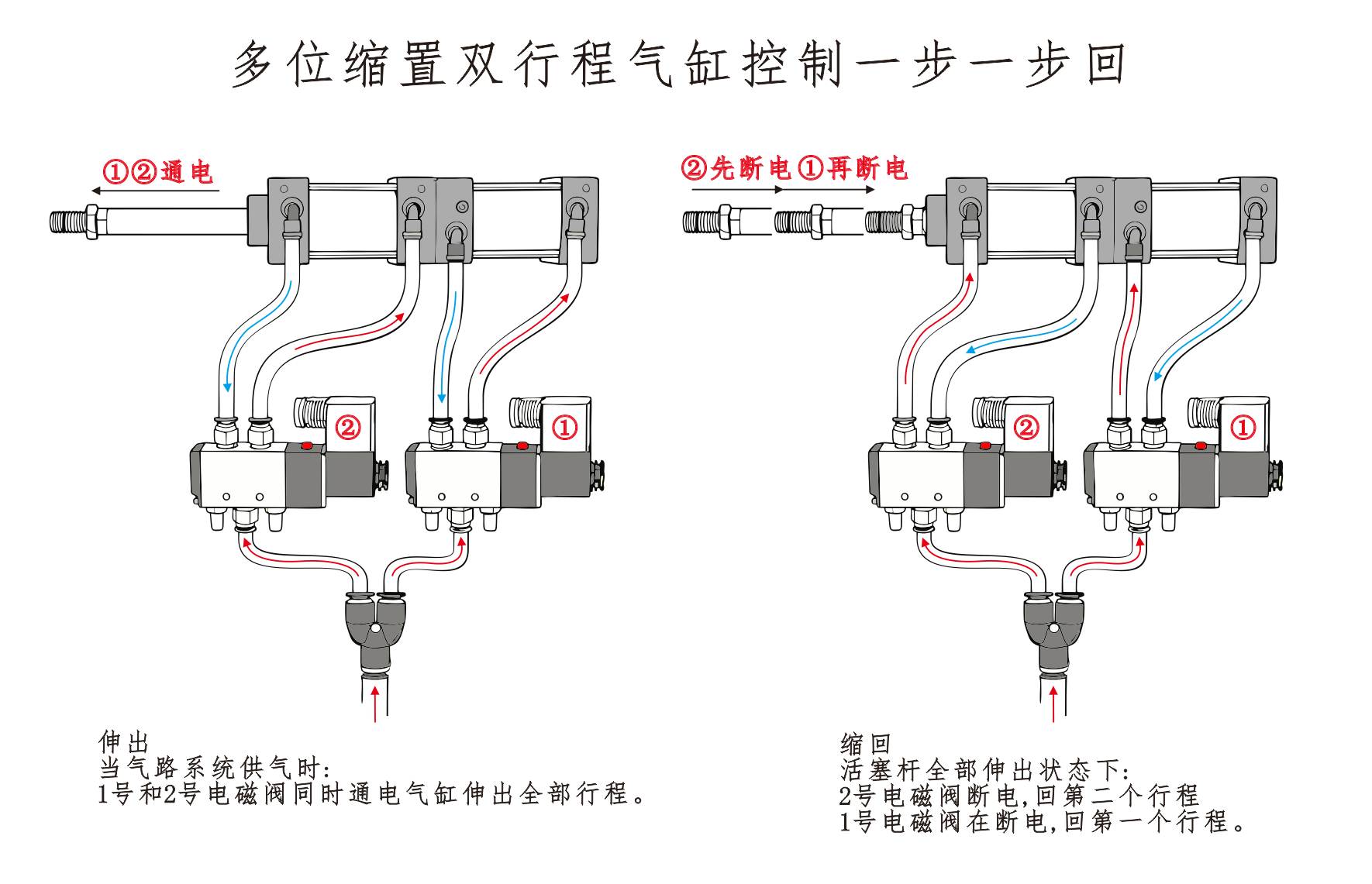

1. Uzatma (irəli vuruş) Hava təchizatı açıldıqda: Solenoid valve No.1 və №2, eyni zamanda enerjilidir. Silindr çubuğu tam uzadana qədər bütün vuruşlardan keçdi.
2. geri çəkilmə (addım-addım geri dönüş) ① İkinci yerə Piston çubuğu tam uzadıldıqda: · Yüksək temperaturda davamlı möhürləmə materialları isteğe bağlıdır, silindrin normal olaraq 150 ° C-də işləməsinə imkan verir. ② Birinci yerə qayıdın Solenoid klapanı №1, silindrin ilk mövqeyə geri çəkilməsinə və geri dönüş prosesini tamamlamasına səbəb olan enerjilidir. |
|
|
|
|
