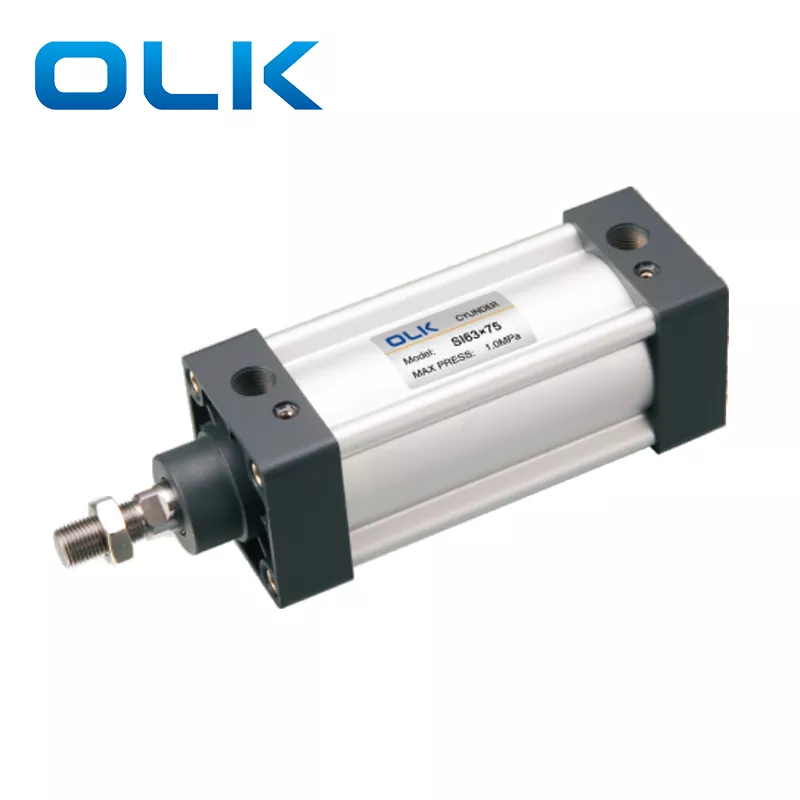

SI Series ISO15552 Standard Pneumatic Silindr üç növdə mövcuddur: standart cüt hərəkət edən, ikiqat çubuğu ikiqat aktyor və Sij ikiqat çubuğu tənzimlənən vuruşla ikiqat aktyorluq. Quraşdırma ölçülərinin daha böyük olduğunu ifadə edən ISO 15552 standartına uyğundurlarSu pnevmatik silindrləreyni ölçülü. Sabit aksesuarlar bir-birini əvəz edə bilməz və yalnız ISO 15552 (əvvəllər ISO 6431) spesifikasiyalarına uyğundur.
1.IS015552 (Orijinal IS06431) Standard Pneumatic Silindr;
2. Piston möhürü, kompensasiya funksiyası olan, uzun xidmət həyatı və aşağı başlanğıc təzyiqi olan 2 y-forma bir yönlü möhür quruluşundan ibarətdir.
3. Bağlı alüminium boru kəmərsiz çubuq olmadan yaxşı korroziyaya davamlılığı var;
4.Sizin tampon tənzimlənməsi hamar və sabitdir:
5. Bir neçə spesifikasiyalarla quraşdırma üçün aksesuar və aksesuar isteğe bağlıdır.

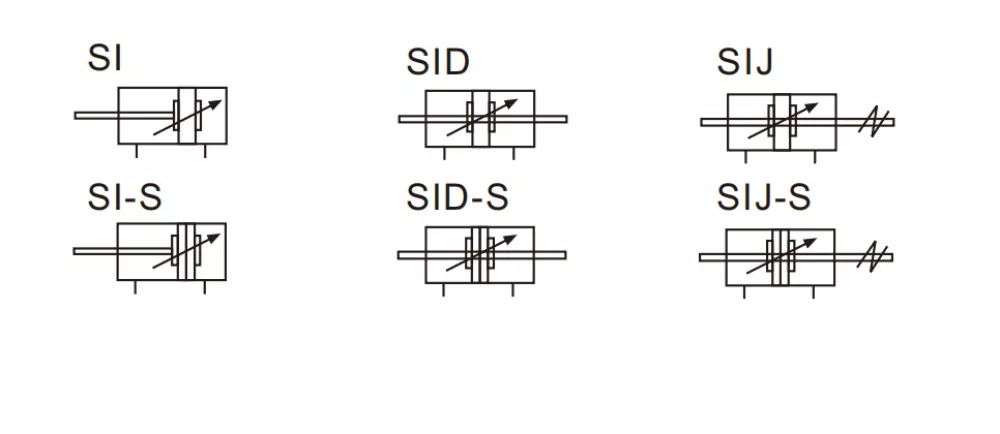

SI Series ISO15552 Standard Pneumatic Silindr Symbol:
|
Sifariş kodu |
|
|||||||||
|
Və |
160 |
|
X |
Əqrəb |
|
|
S |
|
|
|
|
Sönükləmək |
160 |
|
X |
Əqrəb |
|
|
S |
|
|
|
|
Ərz etmək |
160 |
|
X |
Əqrəb |
- |
20 |
S |
|
|
|
|
Model |
Buruqluq |
Çubuqluq |
|
vurnuxma |
|
Tənzimlənən vuruş |
Maqnit |
Montaj növü |
Sızdırmazlıq materialı |
İp növü |
|
SI: Cüt aktyorluq növü |
|
Boş: Orta karbon polad |
|
|
|
10: 10 mm |
Boş: maqnitsiz |
|
Boş: tpu |
Boş: pt (55 °) |
|
SID: ikiqat çubuq növü |
|
A: SUS420J2 |
|
|
|
20: 20mm |
S: maqnit ilə |
H: Viton |
G: g (55 °) |
|
|
Sij: Tənzimlənən vuruş növü |
|
B: sus304 |
|
|
|
30: 30 mm |
|
N: nbr |
T: NPT (60 °) |
|
|
Buruq ölçüsü (mm) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
|
Aktyor rejimi |
İkiqat hərəkət |
|||||||||
|
İşlənmiş mühit |
Təmizlənmiş hava |
|||||||||
|
Sabit forma |
Və |
Fa fb ca cb cr lb tc ftc tcm1 tcm2 |
||||||||
|
Sönükləmək |
Fa lb tc ftc tcm1 tcm2 |
|||||||||
|
Ərz etmək |
||||||||||
|
İşgüzar təzyiq |
0.1-1.0 mpa (14-145PSI) |
|||||||||
|
Sübut təzyiqi |
1.5 mpa (215PSI) |
|||||||||
|
İşləmə temperaturu aralığı |
'-20-80 ℃ |
|||||||||
|
Sürət diapazonundan istifadə edin |
30-800 |
30-500 |
||||||||
|
Tamponlama rejimi |
Tənzimlənən bufer |
|||||||||
|
Bufering məsafəsi (mm) |
27 |
30 |
36 |
40 |
50 |
|||||
|
Port ölçüsü |
Pt1 / 8 |
Pt1 / 4 |
Pt3 / 8 |
Pt1 / 2 |
Pt3 / 4 |
|||||
SI vs Su pnevmatik silindrlər: Açar fərqlər və dəqiqləşdirmə müqayisəsi
|
Model: |
Onlar
|
Və
|
|
Standart |
SU seriyası silindrli : JIS / AIRTAC |
Si Series silindr: ISO1552 (ISO6431) |
|
Tətbiqi ölkələr / bölgələr |
Əsasən Asiya avadanlıqlarında (xüsusilə Tayvan və Yaponiya sistem avadanlıqları) istifadə olunur) |
Əsasən Avropa və Amerika avadanlıqlarında, avtomatlaşdırma istehsal xətlərində istifadə olunur |
|
Quraşdırma ölçüsü |
Yığcam |
Böyük |
|
Buruqluq |
32-400 |
32-200 |
|
Sabit aksesuarlar |
Sij: Tənzimlənən vuruş növüSC seriyası pnevmatik |
ISO6431 seriyası (Dnc, Si, sai, se) Məhsullar üçün daxili bağlantıları artırın |
|
Daxili struktur fərqləri (kənardan görünmür) |
Son örtük ölçüləri (montaj çuxur mövqeləri, silindr baş ölçüsü, silindr quyruq ölçüsü) Piston çubuğun ip uzunluğu Silindr profilinin daxili yivli quruluşu Avropa və Yapon standart montaj dəlikləri arasındakı fərqlər Su pnevmatik silindr və si hava cylindercann deyil, aksesuar və aksesuarları (Ca /Cb ayaqyolları,Fa-flanşlar,Tc-m, birgə başlıqlar) uyğun deyil |
|
Si silindrlər hansı marka əvəz edə bilər?
Si silindrlər Airtac'ın Si Series silindrlərini əvəz edə bilərlər. Bununla birlikdə, AirTac-ın SI seriyasını dayandırdığını unutmayın. Onların yeni dəyişdirmə modelində eyni funksiyaya və eyni montaj ölçüləri olan Sai seriyası pnevmatik silindr deyilir.
Yeni SAI seriyası və köhnə Si Series standart hava silindrləri arasındakı fərqlər nələrdir?
Yeni SAI silindrləri sensor quraşdırılması üçün xarici yivlər, sensor montajı sürətli və rahat quraşdırır.
Si hansı növ silindrdir?
Si standart bir hava silindrlidir.
