Brand:
OLKPort size:
M5,G1/8,G1/4,G3/8,G1/2Position:

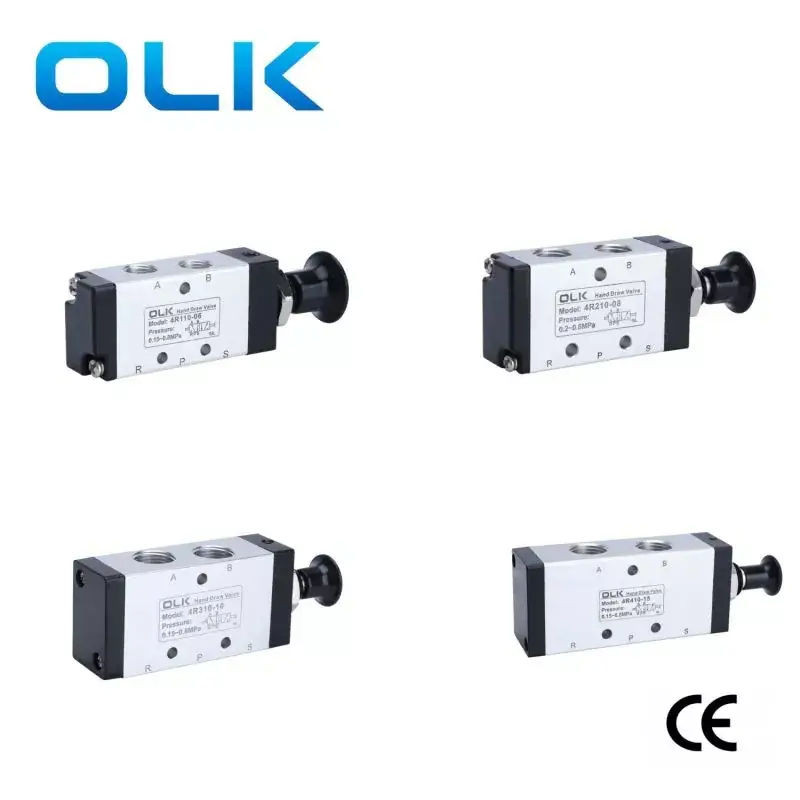

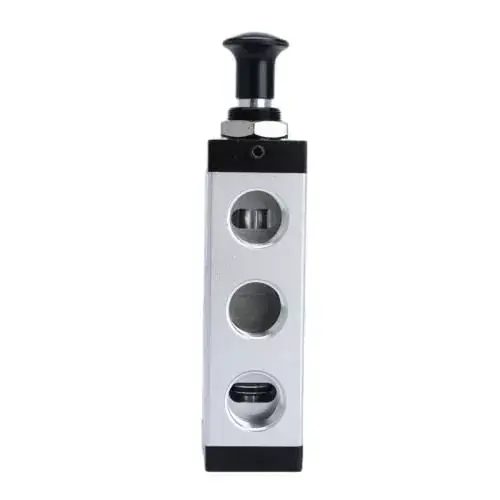

2 Position 5 WayOuleikai (OLK) 4R seriyalı əllə idarə olunan 5 yollu klapan müxtəlif pnevmatik sistemlərin tələblərinə uyğun müxtəlif qazların idarə edilməsini və dəyişdirilməsini təmin edən 2/5 dizaynı qəbul edir. Əl ilə çəkmə əməliyyatı istiqamət dəyişikliyinə nəzarət edir, bu da operatorların yüksək çevikliklə qaz axını istiqamətini əl ilə idarə etmələrini rahat edir.
Qeydlər: Məhsulun təhlükəsizliyinə və dayanıqlığına təsir etməmək üçün əllə çəkmə klapanının nominal iş təzyiqi diapazonunu keçməyin. İstifadə Ssenariləri: Laboratoriya qaz sistemlərində və oxşar tətbiqlərdə qaz nəzarəti üçün istifadə olunur.
SİMQOL:
Sifariş kodu:
4R
2
10
08
MODEL:
SERİYA
FUNKSİYA:
PORT ÖLÇÜSÜ:
4L:5/2 əl klapan
1:100 seriyası
10:2 mövqeyi
100 seriyası: 06: G1/8
2:200 seriya
200 seriya: 06: G1/8
3:300 seriya
200 seriya: 08: G1/4
300 seriyası: 08: G1/8
300 seriya:10:G3/8
|
işləyən orta |
Hava (40μm-dən çox filtrdən süzülür) |
|
Fəaliyyət |
Əl ilə birbaşa hərəkət |
|
yağlama |
lazımsız |
|
İş təzyiqi diapazonu MPa(psi) |
0~0,8(0~114) |
|
Zəmanətli təzyiq müqaviməti |
1.5MPa (215psi) |
|
İş temperaturu °C |
-20~70 |
|
Bədən materialı |
alüminium ərintisi |
|
model |
Port diametri |
Axın en kəsiyi sahəsi mm² (CV dəyəri) |
|
4R110-M5 |
M5 |
5,5(0,3) |
|
4R110-06 |
G1/8 |
12,0(0,67) |
|
4R210-06 |
G1/8 |
14,0(0,78) |
|
4R210-08 |
G1/4 |
16,0(0,89) |
|
4R310-08 |
G1/4 |
25,0(1,39) |
|
4R310-10 |
G3/8 |
30,0(1,67) |
|
4R410-15 |
G1/2 |
50,0(2,79) |

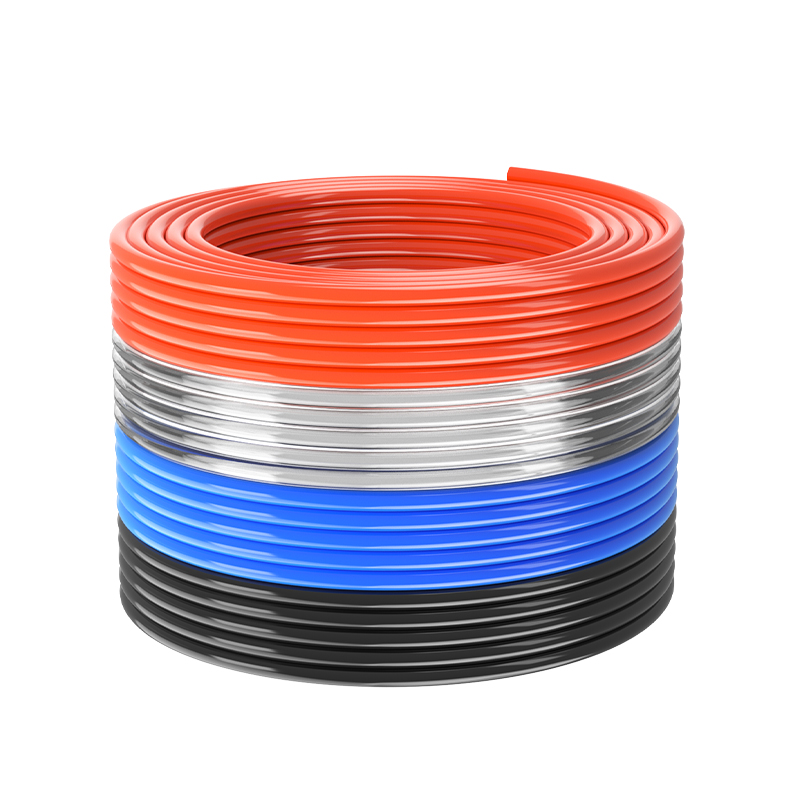

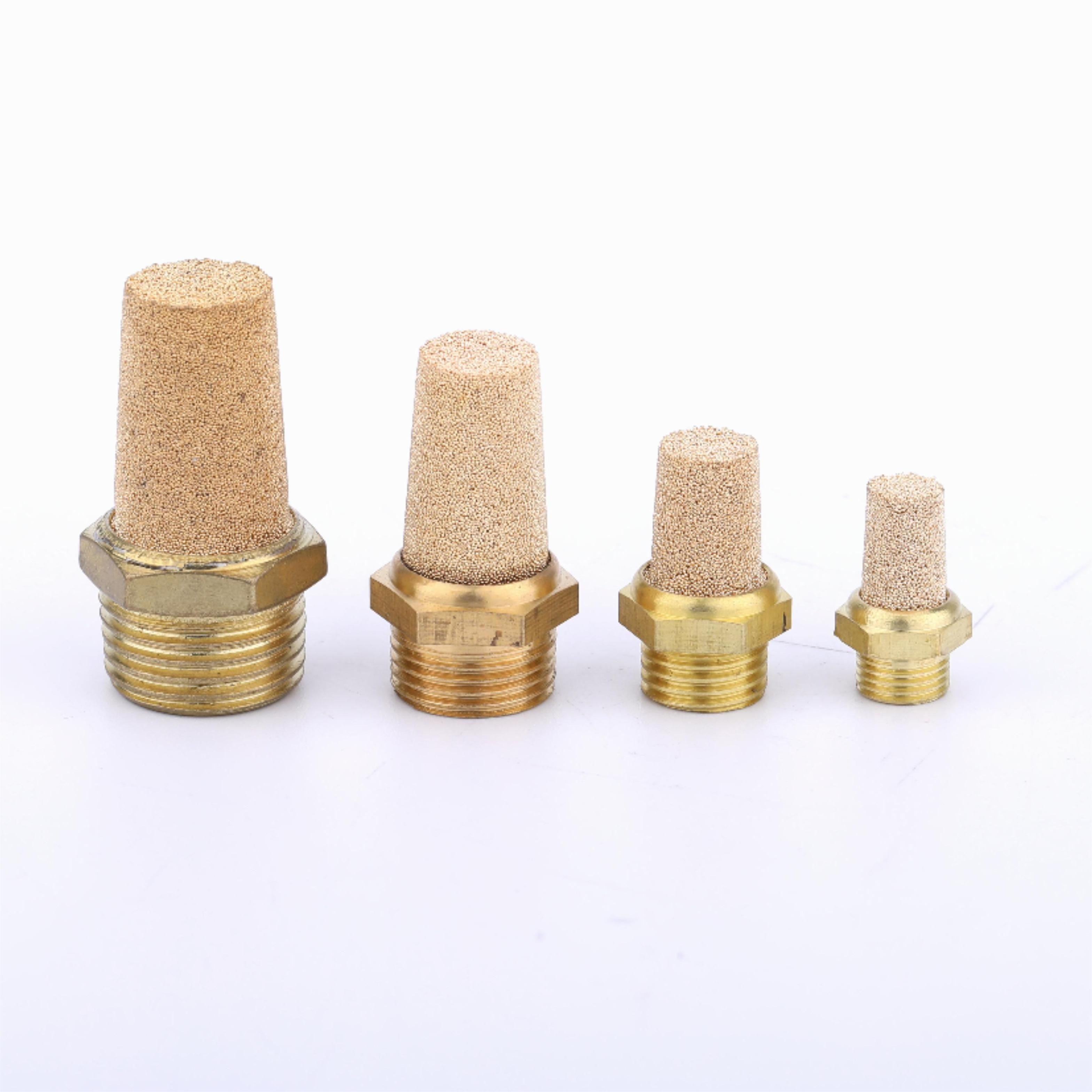

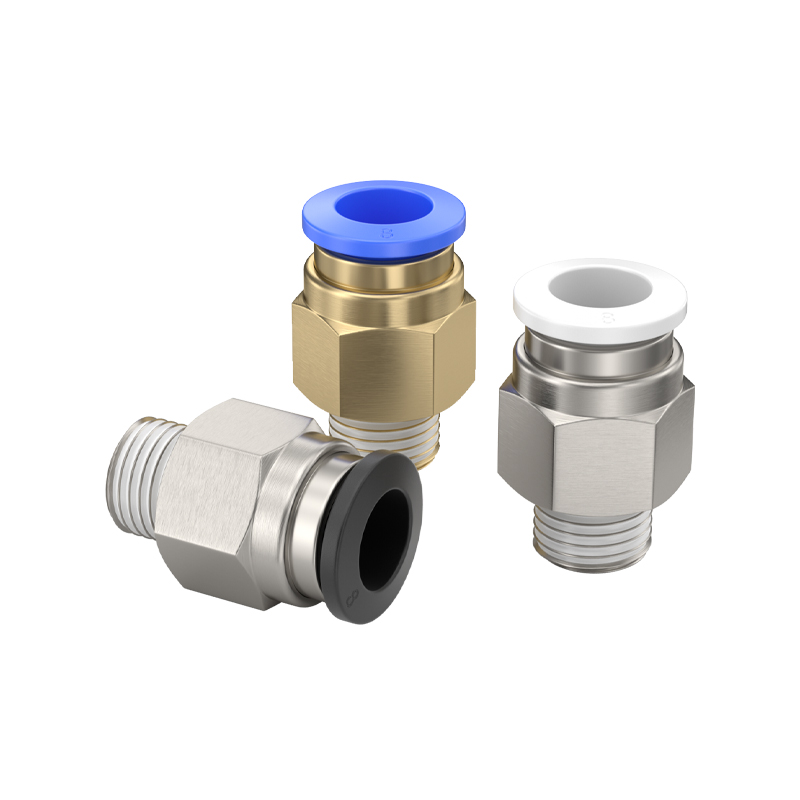

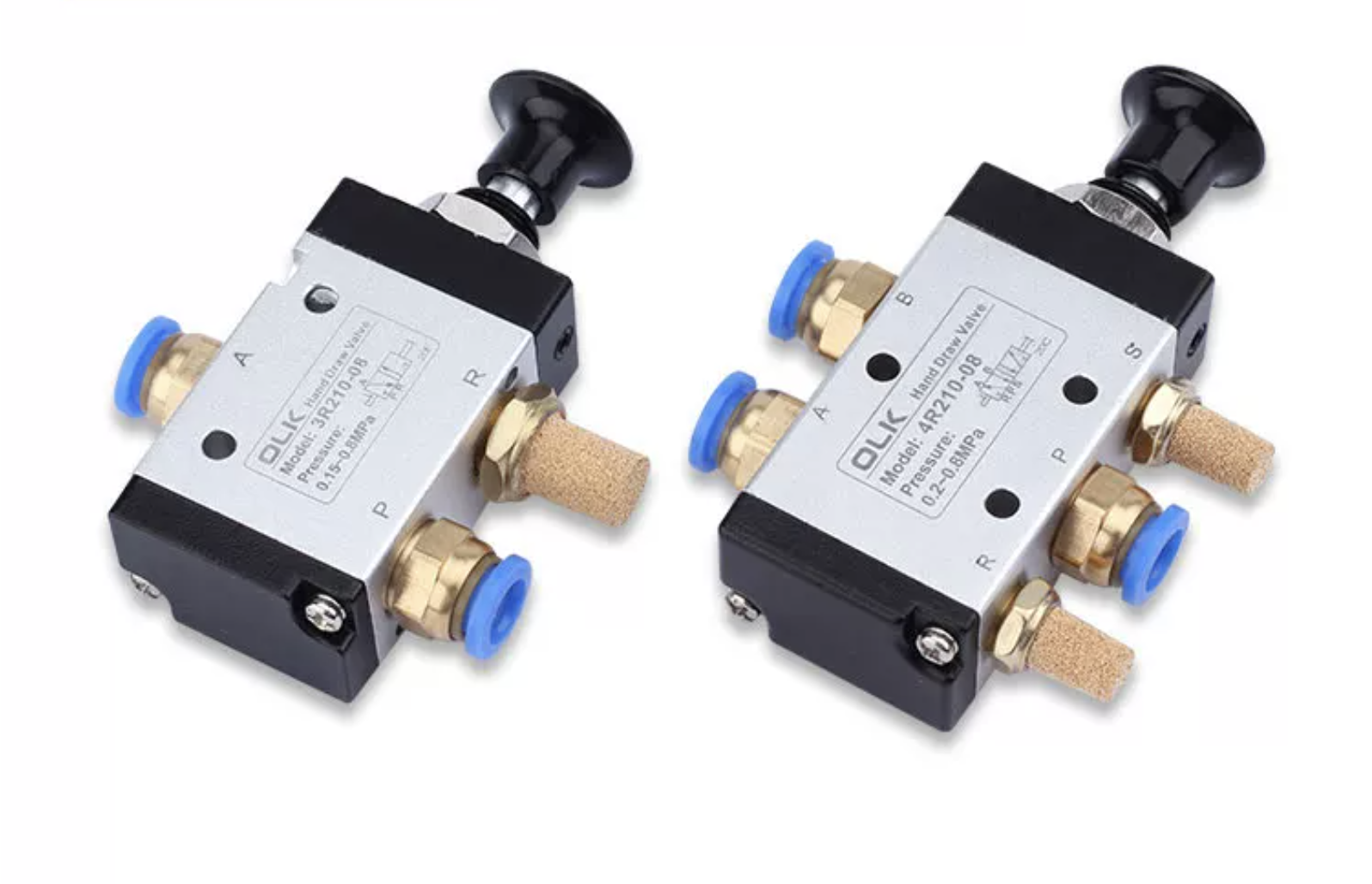

| 3R/4R Əl Vanası Quraşdırılmış Görünüş | PU BORU | PC BİRLİKİ | QULLA səsboğucusu |
 |
 |
 |
 |
Tez-tez verilən suallar:
1: Vana yalnız düyməyə basıldıqda hava verirmi?
Bəli. Bu ani mexaniki klapandır. Hava yalnız düyməyə basıldıqda axır. Düyməni buraxdıqdan sonra klapan avtomatik olaraq orijinal vəziyyətinə qayıdır və hava təchizatı kəsilir.
2: 210 və 310 seriyalı mexaniki klapanlar arasında fərq nədir?
Əsas fərq bədən ölçüsü və axın qabiliyyətidir.
210 seriyası: Kompakt ölçü, daha az hava sərfiyyatı olan tətbiqlər üçün uyğundur.
310 seriyası: 210 seriyasından bir ölçü daha böyük, daha yüksək axın tutumu təmin edir.
410 seriyası: 310 seriyasından daha böyük və daha çox hava axını tələb edən tətbiqlər üçün uyğundur.
Əməliyyat funksiyası eyni qalır; seçim əsasən tələb olunan axın sürətindən və quraşdırma yerindən asılıdır.
3: Klapanın daxili filtri varmı?
Bəli. OLK klapanının əsas hava girişi toz və hissəciklərin klapan gövdəsinə daxil olmasının qarşısını almaq, etibarlılığı artırmaq və xidmət müddətini uzatmaq üçün daxili filtr ekranı ilə təchiz edilmişdir.
4: 4R210, 4R310 və 4R410 seriyalı klapanları necə seçə bilərəm?
Tətbiqiniz kiçik və yığcam bir klapan tələb edirsə, 210 seriyası adətən kifayətdir. Daha yüksək hava axını tələbləri üçün 310 seriyası tövsiyə olunur. Böyük pnevmatik sistemlər və ya yüksək hava istehlakı olan tətbiqlər üçün 410 seriyası üstünlük verilən seçimdir.
Hər üç seriya eyni əməliyyat funksiyasını təmin edir; əsas fərq klapan ölçüsü və axın qabiliyyətidir.
