Brand:
OLKAction:
Manul,Hand controlPosition:
4/2 way,4/3 wayPort size:

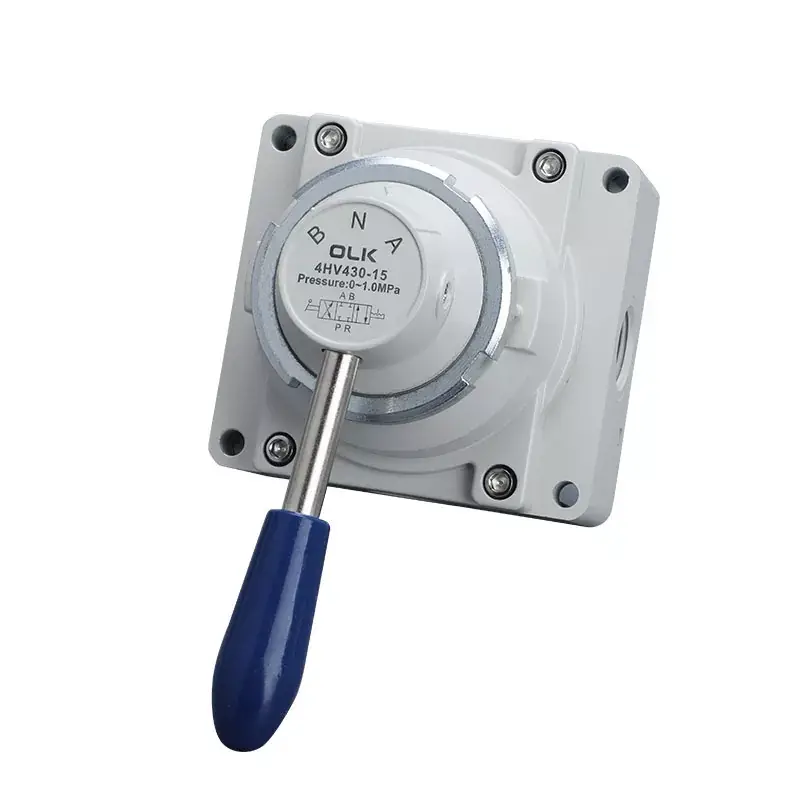

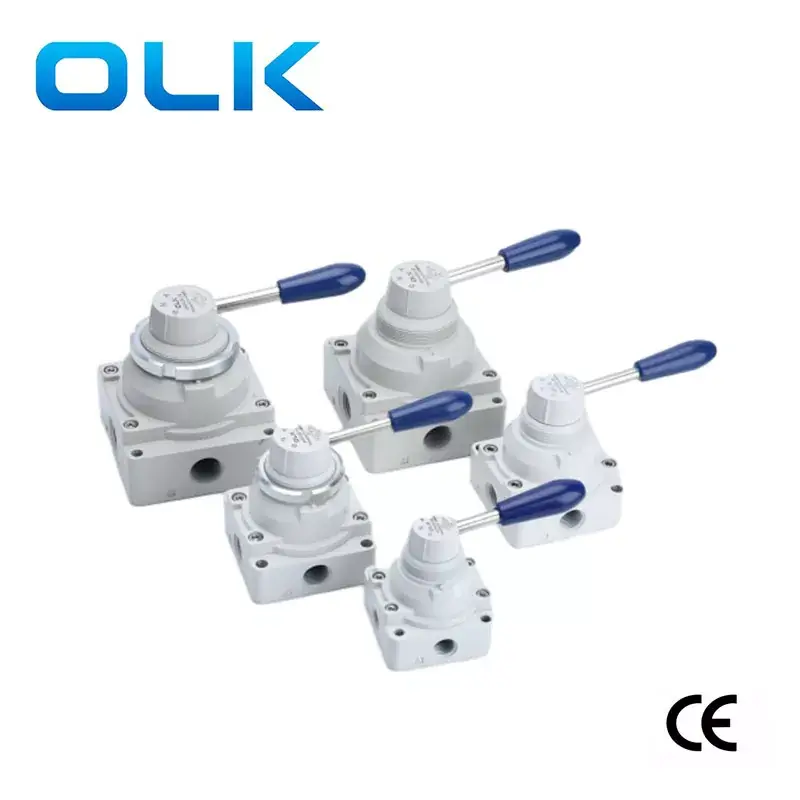

PT1/8 , PT1/4 , PT3/8 , PT1/2 , PT3/4Ouleikai (OLK) 4HV Series iki yollu dörd portlu/üç yollu dörd portlu əl ilə idarə olunan klapan yaxşı toxunma hissi və hamar işləmə təklif edərək əl qolu fırlanmaqla dəyişdirilir.
4HV əl ilə idarə olunan klapan böyük effektiv axın sahəsinə və aşağı təzyiq itkisinə malikdir ki, bu da enerji istehlakını azaltmağa və mayenin ötürülməsi zamanı səmərəliliyi artırmağa kömək edir. Bundan əlavə, istifadəçilərə seçim etmək üçün iki quraşdırma növü təklif edir: panel quraşdırılması və alt quraşdırma, panel quraşdırılması üçün montaj qoz-fındıqları ilə.
Ümumiyyətlə, Ouleikai (OLK) 4HV mexaniki klapan müxtəlif sənaye sektorlarında geniş istifadə olunan yüksək performanslı və istifadəçi dostu idarəetmə klapanıdır. 4HV mexaniki klapan haqqında daha ətraflı məlumat üçün müvafiq məhsul təlimatına müraciət etmək və ya peşəkar texniki heyətlə danışmaq tövsiyə olunur.
1. Yaxşı toxunma hissi ilə hamar və yüngül dönmə, dəqiq yerləşdirmə:
2. Aşağı təzyiq itkisi ilə böyük effektiv axın sahəsi;
3. Böyük effektiv axın sahəsi;

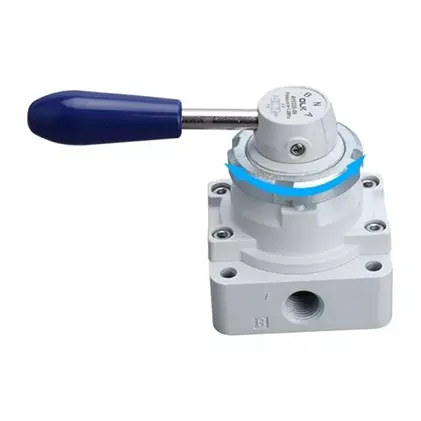

4. İki quraşdırma üsulu mövcuddur: panel və alt quraşdırma. Panelin quraşdırılması montaj qoz-fındıqları ilə təmin edilir.
|
Sifariş kodu |
|||||
|
4HV |
2 |
30 |
__ |
8 |
S |
|
Model |
seriyası |
mövqe |
|
Port ölçüsü |
Quraşdırma növü: |
|
4HV: 4HV seriyalı əl ilə fırlanan klapan |
2:200 seriyası |

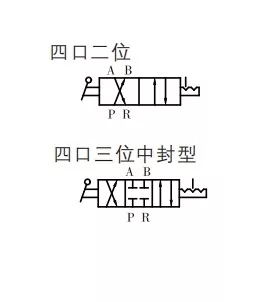

10:2 mövqe 4 Port |
|
06: PT1/8 |
Boş |
|
|
3:300 seriyası |
30:3 mövqe 4 Port |
|
08: PT1/4 |
S: Panel montajı (klapan qozu ilə) |
|
|
4:400 seriyası |
|
|
10: PT3/8 |
|
|
|
|
|
|
15: PT1/2 |
|
|
|
|
|
|
20: PT3/4 |
|
|
işləyən orta |
Hava (40μm-dən çox filtrdən süzülür) |
|
Fəaliyyət |
əl nəzarəti |
|
yağlama |
lazımsız |
|
İş təzyiqi diapazonu MPa(psi) |
0~1,0(~145) |
|
Zəmanətli təzyiq müqaviməti |
1.5MPa (215psi) |
|
İş temperaturu °C |
-20~70 |
|
model |
Port diametri |
vəzifələrin sayı |
Effektiv en kəsiyi sahəsi mm² (CV dəyəri) |
|
4HV210-06 |
PT1/8 |
2 mövqe 4 yol |
14,0(0,78) |
|
4HV230-06 |
PT1/8 |
3 mövqe 4 yol |
14,0(0,78) |
|
4HV210-08 |
PT1/4 |
2 mövqe 4 yol |
14,0(0,78) |
|
4HV230-08 |
PT1/4 |
3 mövqe 4 yol |
14,0(0,78) |
|
4HV310-08 |
PT1/4 |
2 mövqe 4 yol |
30,0(1,67) |
|
4HV330-08 |
PT1/4 |
3 mövqe 4 yol |
30,0(1,67) |
|
4HV310-10 |
PT3/8 |
2 mövqe 4 yol |
33,0 (1,83) |
|
4HV330-10 |
PT3/8 |
3 mövqe 4 yol |
33,0 (1,83) |
|
4HV410-15 |
PT1/2 |
2 mövqe 4 yol |
88,0(4,89) |
|
4HV430-15 |
PT1/2 |
3 mövqe 4 yol |
88,0(4,89) |
|
4HV410-20 |
PT3/4 |
2 mövqe 4 yol |
95,0(5,27) |
|
4HV430-20 |
PT3/4 |
3 mövqe 4 yol |
95,0(5,27) |
|

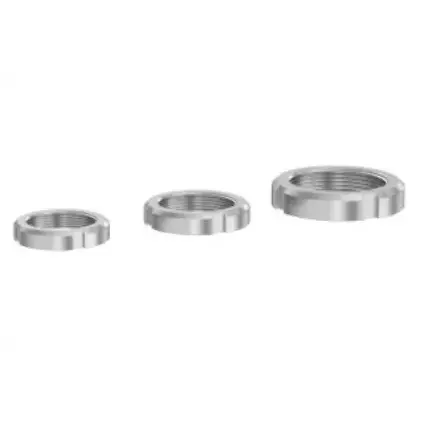

Model: |
Mövzu: |
|
4HV200 |
M35X1.5 |
|
4HV300 |
M40X1.5 |
|
4HV400 |
M52X1.5 |
|
|
|
|
OLK Pnevmatik Əl Fırlanan Klapanlar – 5 Modelin Müqayisəsi |
|||||||||
|
Foto |
|
|
|
|
|
|
|
|
|
|
OLK modeli |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
Vəzifə |
2 Mövqe 4 Yol |
|
3 Mövqe 4 Yol |
|
3 Mövqe 4 Yol |
|
3 Mövqe 4 Yol |
|
3 Mövqe 4 Yol |
|
|
3 Mövqe 4 Yol |
|
|
|
|
|
|
|
|
|
Port ölçüsü |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1/4, PT3/8, PT1/2 |
|
PT1/4, PT3/8, PT1/2 |
|
G1/4 |
|
Məhsul xüsusiyyətləri |
Panel montajı |
|
A: Dördtərəfli interfeys B: iki tərəfli interfeys, altındakı səs zəifləməsi ilə |
|
|
|
|
|
Boş: Bir tərəfdə bir dəlik L: Qarşı tərəfdə iki dəlik; D: Aşağıda dörd dəlik; |
|
|
|
|
|
|
|
|
|
|
|
|
Dəstək |
Çıxarılan tutacaq |
|
Çıxarılan tutacaq |
|
Çıxarılan tutacaq |
|
Çıxarılmayan/Plastik Tutacaqlar |
|
Çıxarılan tutacaq, Yanmağa qarşı tutacaq |
|
|
|
|
|
|
|
|
|
|
|
|
Baza ölçüləri |
200 seriyası: 62 mm |
|
61,3 mm |
|
74 mm |
|
74 mm |
|
55 mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV200B |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
4HV əl idarəetmə klapanının xüsusiyyəti nədir?
4HV əl klapan Panel montajı ola bilər.
4HV mexaniki klapanda neçə mövqe seçilə bilər?
2 mövqe 4 yol və 3 mövqe 4 yol iki növ seçilə bilər.
