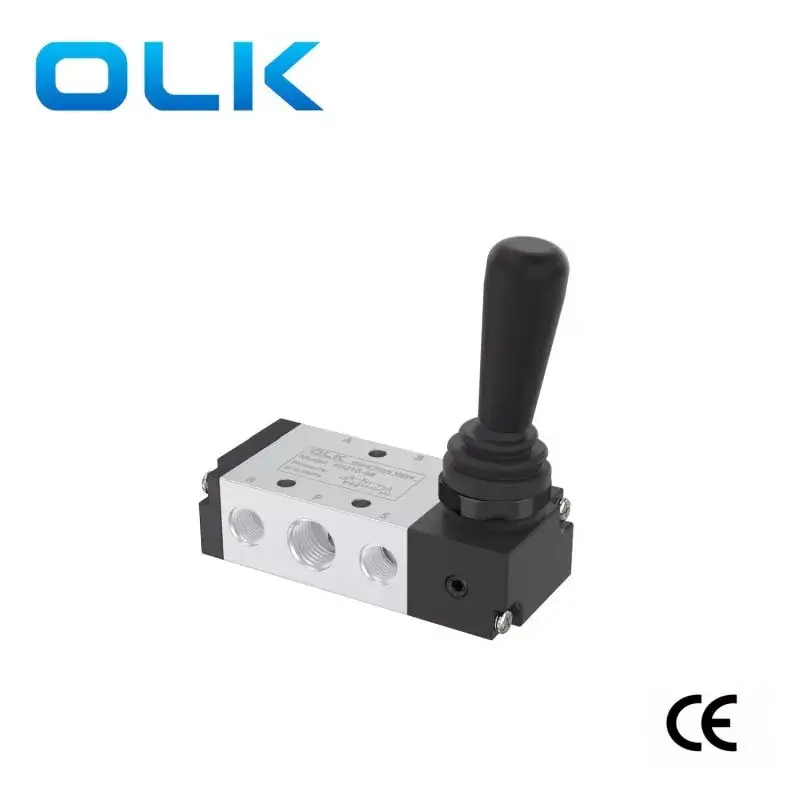

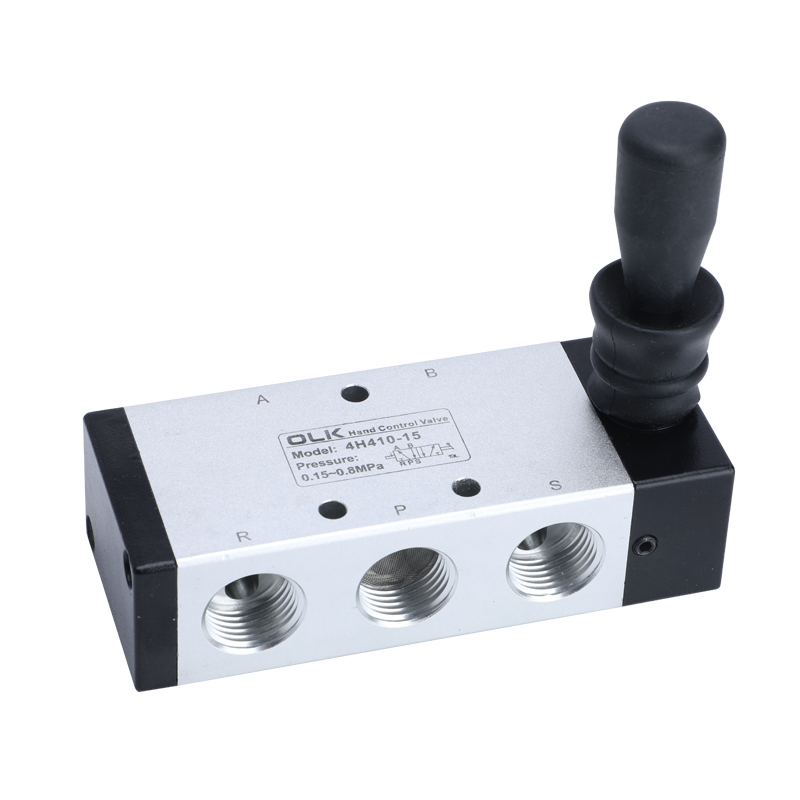

Ouleikai (Olk) 4H Seriya Lever Valve 5 Yol, əsas pnevmatik nəzarət ssenariləri üçün yüksək etibarlılıq və uyğunluğu təmin edən mürəkkəb elektrik nəzarət komponentləri olmadan sadə və etibarlı bir əməliyyat təklif edir. İstifadəçilər əl qolu klapanını aktual ehtiyaclara uyğun olaraq işləyərək qaz axını istiqamətini tənzimləyə bilərlər.
4H Seriya Lever Valvesapplicable Ssenarilər: Laboratoriya pnevmatik sistemləri, tədqiqat avadanlığı və s. Kimi laboratoriya tətbiqləri.
Qeydlər: İstifadəsi zamanı hər hansı bir anormallıq tapılırsa, qaz sızması və ya klapan tıxanması kimi dərhal istifadə etməyi dayandırın və satışdan sonra satış üçün Olk şirkəti satış işçiləri ilə əlaqə saxlayın.
Simvol:
Sifariş kodu
4h
2
30c
08
Model:
Kod:
Valve Növü:
Port ölçüsü:
4H: Əl ilə yenidən qurma Lever Vana Əl Vana
2: 200 seriyası
10:5/2 way valve
200 seriya: 06: G1 / 8

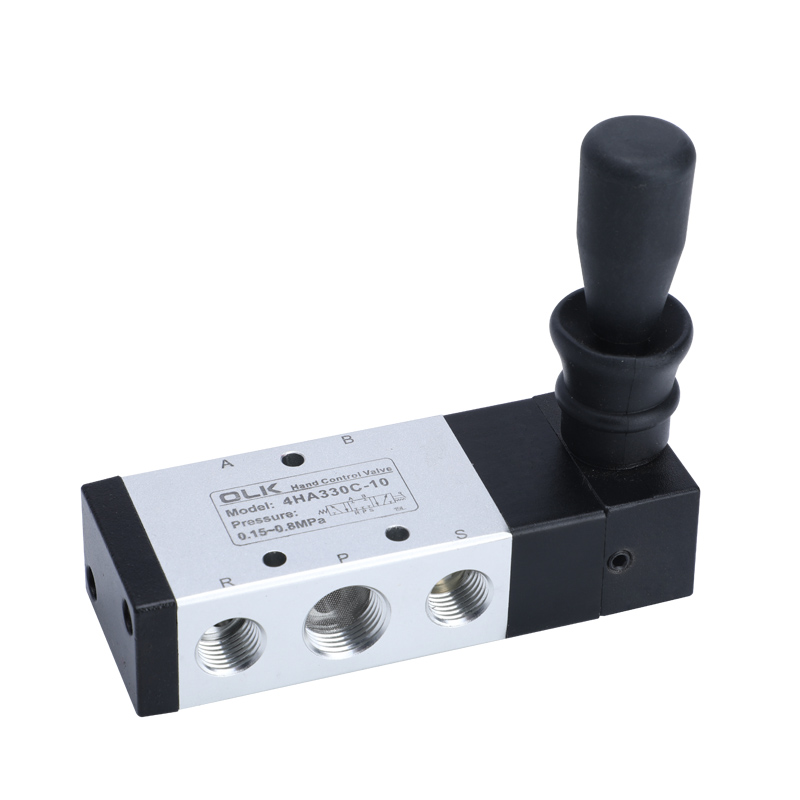

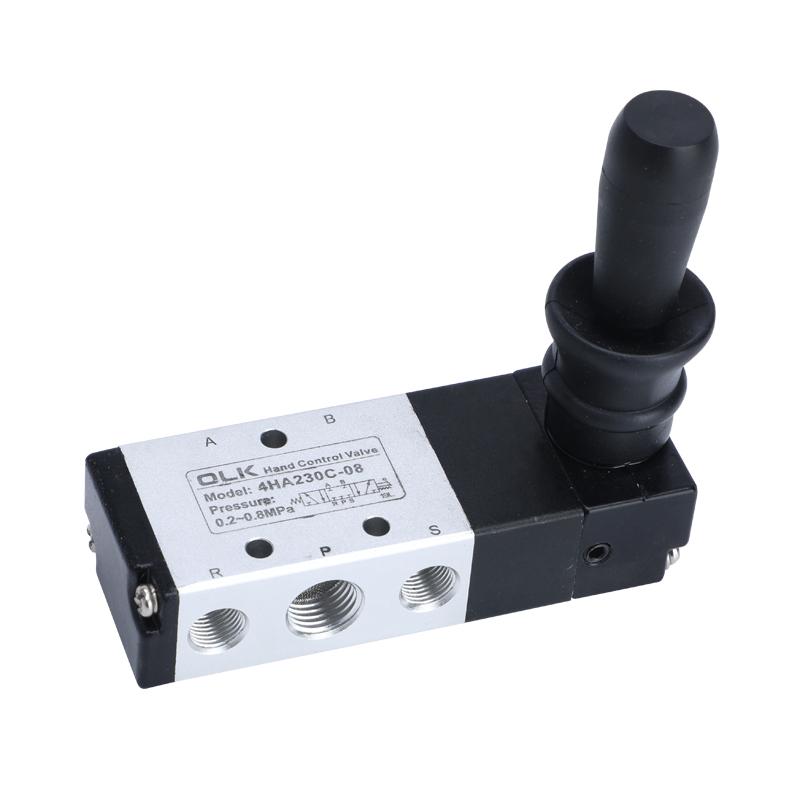

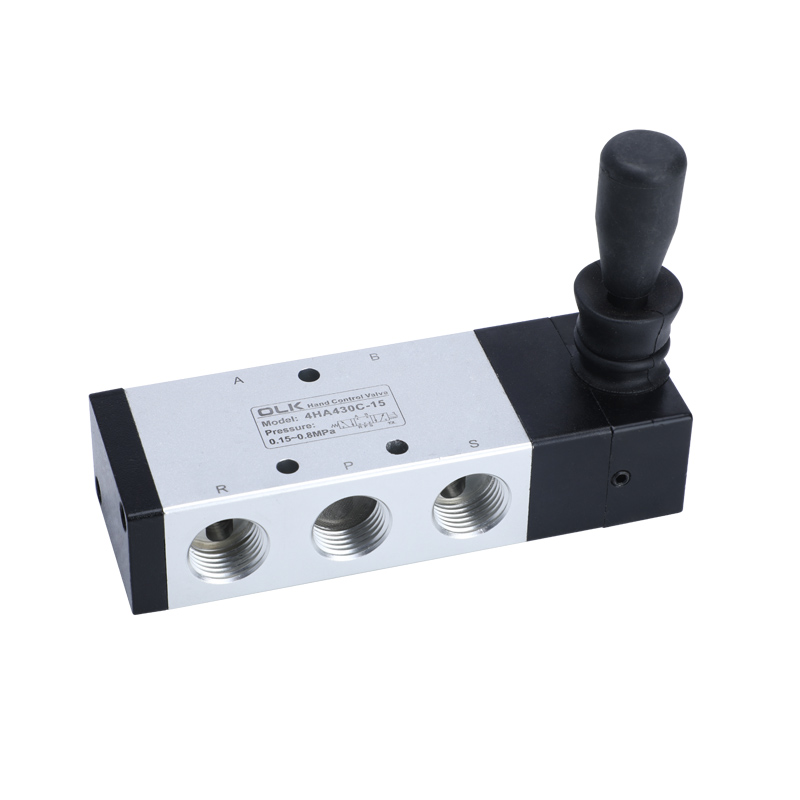

4HA: Bahar-qayıdış Lever Vana Əl Vana
3: 300 seriyası
30c: 5/3 yol, 3 mövqe qapalı mərkəzi
200 seriya: 08: G1 / 4
30E: 5/3 yol, 3 mövqe egzoz mərkəzi
300 Sıra: 08: G1 / 8
30p: 5/3 yol, 3 mövqe təzyiq mərkəzi
300 Sıra: 10: G3 / 8
1. Əl ilə işləmə, hamar hərəkət, dəqiq və etibarlı yerləşdirmə;
2. piston tipli quruluş, əla möhürləmə, yığcam ölçüsü, yüngül, asan quraşdırma və sökülməsi;
3. Daxili çuxur, aşağı sürtünmə müqaviməti və uzun xidmət müddəti ilə nəticələnən xüsusi bir texnika ilə işlənir;
4. Neft yağlamasına ehtiyac yoxdur;
5. Panel quraşdırma işləməsi, asan və rahat quraşdırma, müxtəlif müştəri ehtiyacları ilə qarşılaşır.
1) beş portlu üç mövqedə olan əl ilə sıfırlama əl klapanında, açar hərəkət etmək, bahar polad top yerləşdirilməsi istifadə edir. Xahiş edirəm əməliyyat zamanı həddindən artıq güc tətbiq etməməyinizlə məşğul olun, çünki bu, səhv nəzarət mövqeləri və gözlənilməz hərəkətlərlə nəticələnə bilər.
2) Bir panellə quraşdırıldıqda, ya da spacer-i müəyyən vəziyyətə görə saxlaya bilərsiniz.
3) Müxtəlif quraşdırma yanaşmaları üçün diaqramla məsləhətləşin.
Xüsusi Qeyd: Paneli təmin edərkən montaj plakasının qalınlığını və montaj çuxurunun diametrini nəzərdən keçirin.
|
işlənmiş mühit |
Hava (40 mm-dən yuxarı bir filtr vasitəsilə süzülmüşdür) |
|
Hərəkət |
Əllə birbaşa nəzarət |
|
yağlama |
lazımsız |
|
İş Təzyiqi Rəqəmsal MPA (PSI) |
0~0.8 (0 ~ 114) |
|
Zəmanətli təzyiq müqaviməti |
1.5MPA (215PSI) |
|
İşləmə istiliyi ° C |
-20~70 |
|
Bədən materialı |
alüminium ərintisi |
|
model |
Port diametri |
mövqelərin sayı |
Axın kəsişmə sahəsi mm² (CV dəyəri) |
|

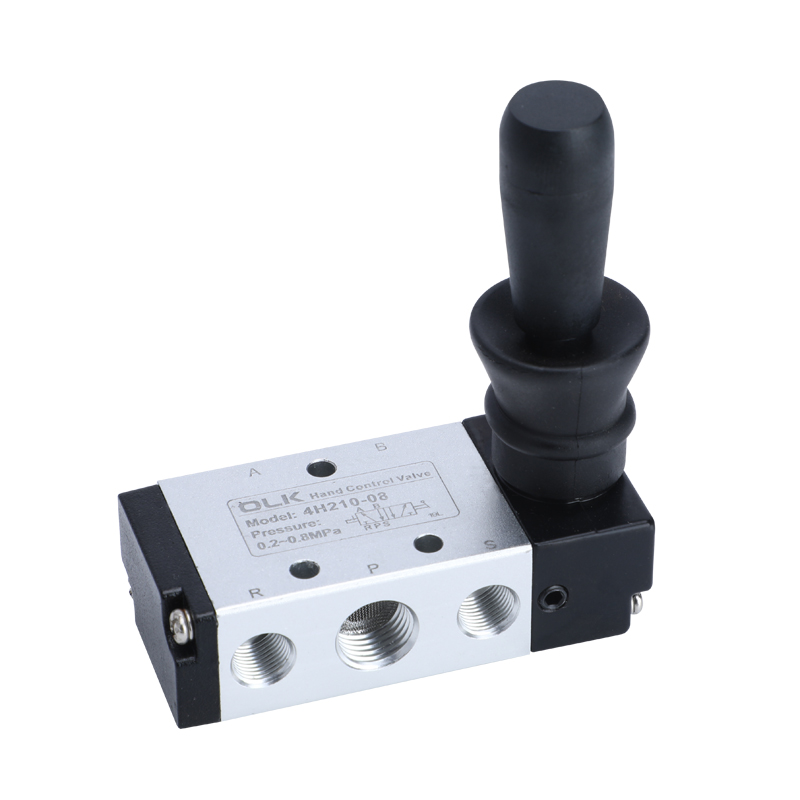

4h210-06 |
Sleake = outlet = g1 / 8 |
2 mövqeyi 5 yol |
14.0 (0.78) |
|
4h230c-06 |
Sleake = outlet = g1 / 8 |
Üç mövqe beş yol |
12.0 (0.67) |
|
4H230E-06 |
Sleake = outlet = g1 / 8 |
Üç mövqe beş yol |
12.0 (0.67) |
|
4h230p-06 |
Sleake = outlet = g1 / 8 |
Üç mövqe beş yol |
12.0 (0.67) |
|
4h210-08 |
Sleake = outlet = g1 / 4 |
2 mövqeyi 5 yol |
16.0 (0.89) |
|
4h230c-08 |
Sleake = outlet = g1 / 4 |
Üç mövqe beş yol |
12.0 (0.67) |
|
4h230e-08 |
Sleake = outlet = g1 / 4 |
Üç mövqe beş yol |
12.0 (0.67) |
|
4h230p-08 |
Sleake = outlet = g1 / 4 |
Üç mövqe beş yol |
12.0 (0.67) |
|
4h310-08 |
Sleake = outlet = g1 / 4 |
2 mövqeyi 5 yol |
25.0 (1.39) |
|
4h330c-08 |
Sleake = outlet = g1 / 4 |
Üç mövqe beş yol |
18.0 (1.00) |
|
4h330e-08 |
Sleake = outlet = g1 / 4 |
Üç mövqe beş yol |
18.0 (1.00) |
|
4h330p-08 |
Sleake = outlet = g1 / 4 |
Üç mövqe beş yol |
18.0 (1.00) |
|

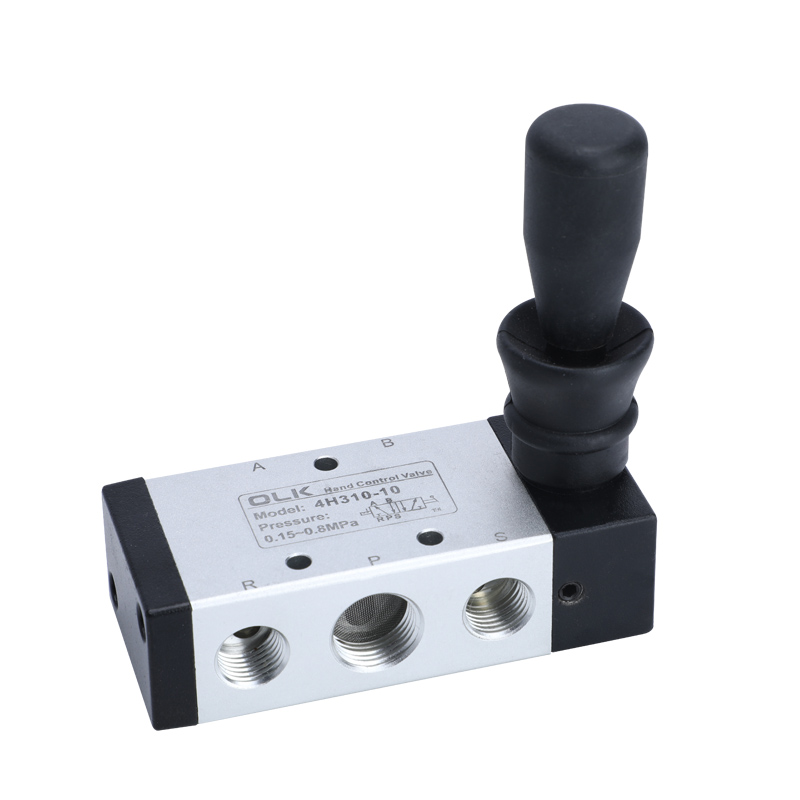

4h310-10 |
INTEL = Outlet = G3 / 8 Egzoz = G1 / 4 |
2 mövqeyi 5 yol |
30.0 (1.67) |
|
4h330c-10 |
INTEL = Outlet = G3 / 8 Egzoz = G1 / 4 |
Üç mövqe beş yol |
18.0 (1.00) |
|
4h330e-10 |
INTEL = Outlet = G3 / 8 Egzoz = G1 / 4 |
Üç mövqe beş yol |
18.0 (1.00) |
|
4h330p-10 |
INTEL = Outlet = G3 / 8 Egzoz = G1 / 4 |
Üç mövqe beş yol |
18.0 (1.00) |
