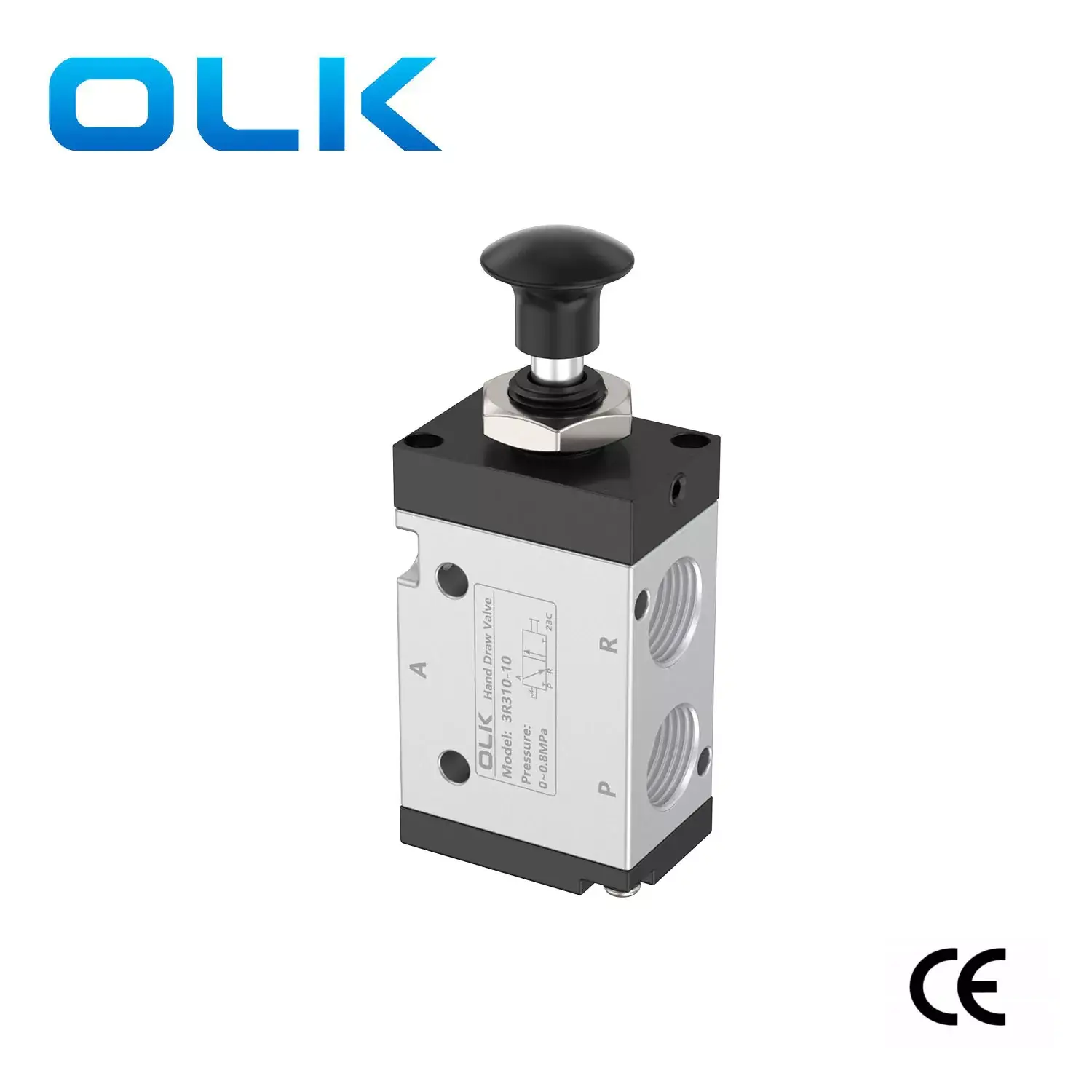

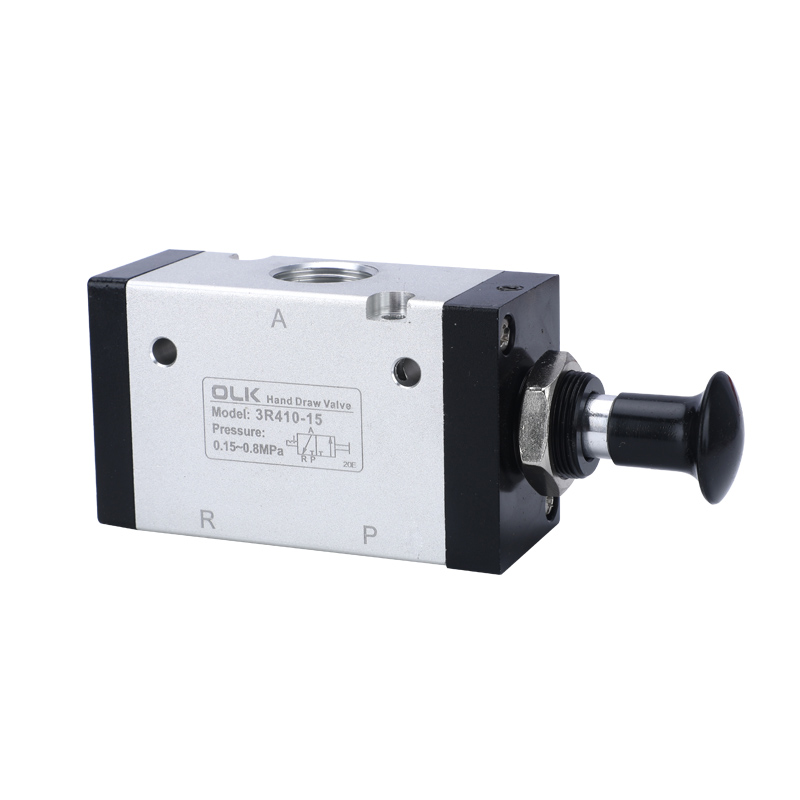

Ouleikai (Olk), 2003-cü ildən bəri 3-cü seriya əl qolu klapanını istehsal edir, bu da hava tacını əvəz edə bilər - 3L seriyalı əl qapağını yazın. 3R əllə işləyən klapan birbaşa əl işləməsi ilə istiqamətə nəzarət edir. İki tərəfli üç tərəfli qapağın bir giriş, bir çıxış və bir egzoz limanı var. Giriş, havadan çirkləri aradan qaldırmaq üçün bir filtr ekranı ilə təchiz olunmuşdur, möhürləmə halqasının çirklənməsinin və havanın sızmasının qarşısını alır. Alüminium klapan bədən səthi qumllastikdir və interfeyslər bir çox boru diametrləri (m5, g1 / 8, g1 / 4, g3 / 8, g1 / 2) ilə pulsuzdur.
Manual Valve 3R Series Symbol:
| Sifariş kodu: |
|||
| 3r | 2 | 10 | 08 |
| Model: | Sıra: | Fəaliyyət: | Port ölçüsü: |
| Standardni vmesniki in jasne oznake smeri pretoka za enostavno namestitev | 1: 100 seriyası | 10: 2 mövqeyi | 100 Sıra: 06: G1 / 8 |
|
|
2: 200 seriyası |
|
200 seriya: 06: G1 / 8 |
|
|
3: 300 Seires |
|
200 seriya: 08: G1 / 4 |
|
|
|
|
300 Sıra: 08: G1 / 8 |
|
|
|
|
300 Sıra: 10: G3 / 8 |
1. Əl ilə işləmə, asan və dəqiq yerləşdirmə, etibarlılıq təmin etmək üçün ox ilə koaksial.
2. Mükəmməl möhür, yığcam ölçü, yüngül və asan montaj ilə piston tipli quruluş.

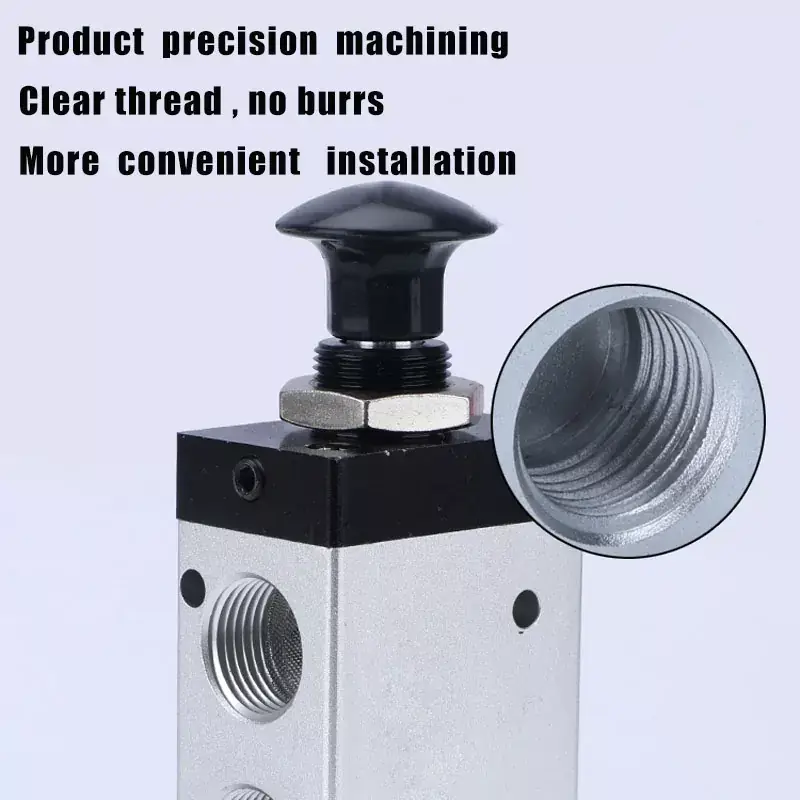

3. Xüsusi üsullarla işlənmiş daxili deliklər, nəticədə minimal sürtünmə müqaviməti və uzanan ömrü.
4. Yağ yağışı yoxdur.
5. Əlverişli istifadəni asanlaşdıran çox sayda montaj mövqeyi olan asan quraşdırma.
|
işlənmiş mühit |
Hava (40 mm-dən yuxarı bir filtr vasitəsilə süzülmüşdür) |
|
Hərəkət |
Əl ilə birbaşa hərəkət |
|
mövqelərin sayı |
İki mövqe üç yol |
|
yağlama |
lazımsız |
|
İş Təzyiqi Rəqəmsal MPA (PSI) |
0~0.8 (0 ~ 114) |
|
Zəmanətli təzyiq müqaviməti |
1.5MPA (215PSI) |
|
İşləmə istiliyi ° C |
-20~70 |
|

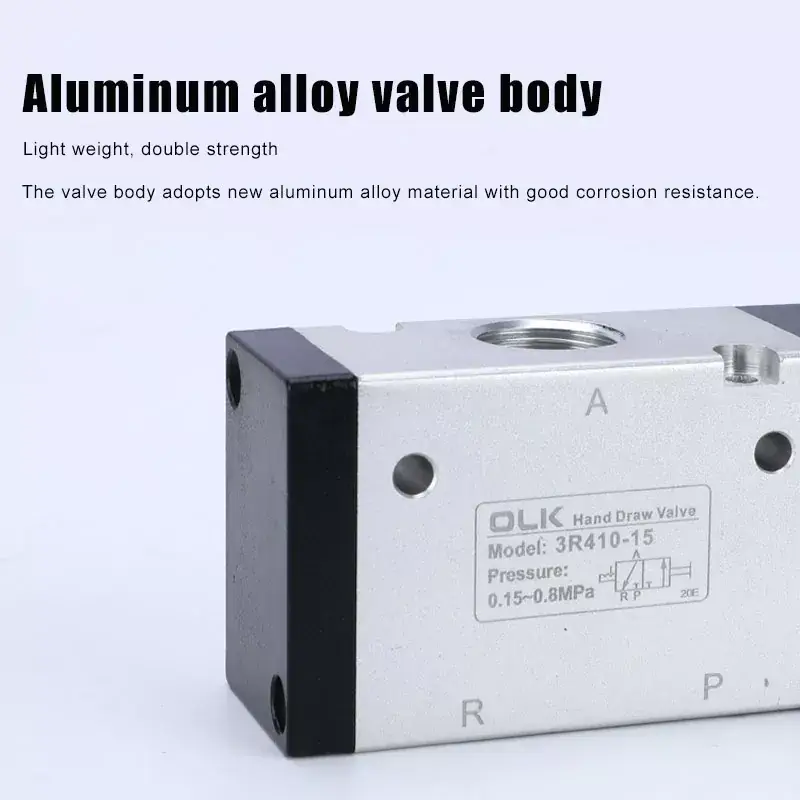

Bədən materialı |
alüminium ərintisi |
|
model |
Port diametri |
Axın kəsişmə sahəsi mm² (CV dəyəri) |
|
3R110-m5 |
M5 |
5.5 (0.3) |
|
3R110-06 |
G1 / 8 |
12.0 (0.67) |
|
3R210-06 |
G1 / 8 |
14.0 (0.78) |
|
3R210-08 |
G1 / 4 |
16.0 (0.89) |
|
3R310-08 |
G1 / 4 |
25.0 (1.39) |
|
3R310-10 |
G3 / 8 |
30.0 (1.67) |
Suallar:
3-cü çəkmə klapan necə işləyir?
3R əl ilə çəkmə qapağı əl ilə sıfırlama mexanizmi ilə işləyir.
Əl qapağında neçə növdür?
3R əl qapağı (3 yol) və4r əl qapağı (5 yol).
