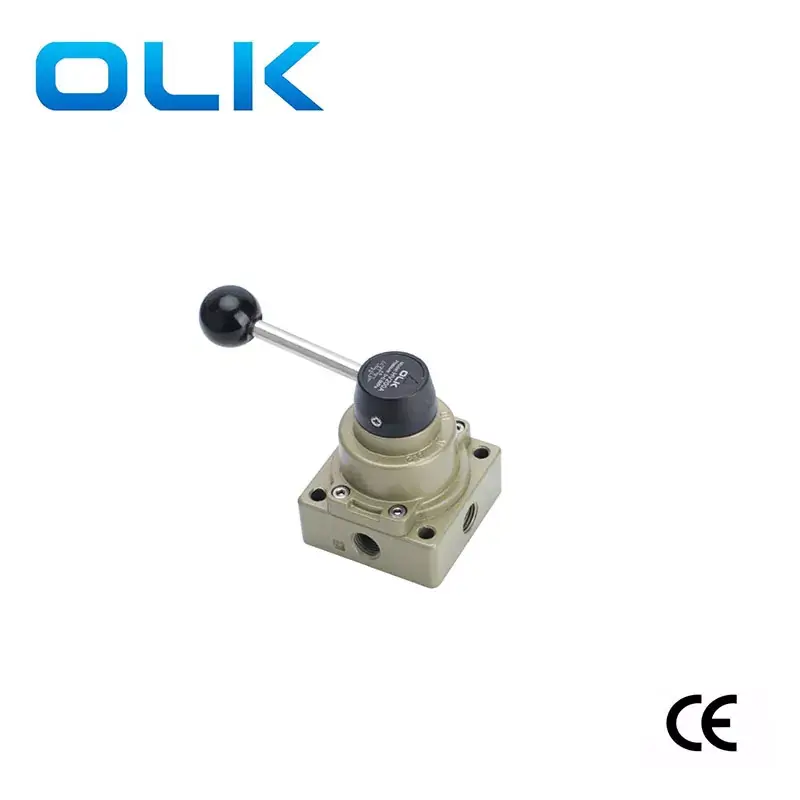

Ouleikai (Olk) HV200A / B İki tərəfli dörd portlu əl ilə işləyən klapan, vana sapını fırladaraq Hava Yolu keçidləri ilə əl ilə işlənir. Əlavə enerji təchizatı tələb olunmayan və intuitiv fəaliyyət göstərmək asandır. HV200B 2/4 port qapağı, alt egzoz limanında quraşdırılmış səsboğucu xüsusiyyətləri təqdim edir.
OLK HV200 seriyalı əl ilə fırlanan klapan 4 yol çox yönlü və müxtəlif pnevmatik sistemlər üçün uyğundur. Sabit performans, etibarlılığı və səmərəliliyi ilə, onlar pnevmatik sistem nəzarəti üçün ideal bir seçimdir.
HV200 seriyalı əl ilə fırlanan klapan 4 yol müxtəlif dişlilər fərqli silindr hərəkətləri ilə nəticələnir.
02 dişli işə salındıqda, B egzoz portu havanı, egzoz portlu vents və silindr uzanır.
N dişliinə keçdikdə, həm A, həm də B egzoz limanları bağlanır və silindrin ortasında dayanır.
01 dişli işə salındıqda, egzoz portu havanı, B egzoz port ventsləri və silindrin geri çəkilməsini rədd edir.
|
Sifariş kodu |
|||||
|
Hv |
2 |
00 |
__ |
A |
08 |
|
Model |
sıra |
|
|
Funksiya |
Port ölçüsü |
|
HV: HV Seriya Əl Dönən Valve |
2: 200 seriyası |
|
|
A: dördbucaqlı interfeys |
08: RC1 / 4 |
|
|
|
|
|
B: b: altındakı səs ata ilə iki tərəfli interfeys |
|
|
Model |
HV200A-02 |
HV230A-02 |
HV200B-02 |
HV230B-02 |
|
İşlənmiş mühit |
Hava (40 mm-dən çox filtr ekranı vasitəsilə süzün) |
|||
|
Fəaliyyət rejimi |
Əl nəzarəti |
|||
|
Port ölçüsü |
INTEL = Outlet = PT1 / 4 |
|||
|
Təzyiq aralığı |
0,15-0.8mpa (21-114pssi) |
|||
|
Mövqe |
2/4 port |
3/4 port |
2/4 port |
3/4 port |
|
Oyanan təzyiq |
'-10-60 ℃ |
|||
|
Sübut təzyiqi |
1.5MPA (215PSI) |
|||
|
Olk pnevmatik əl Rotary klapan - 5 model müqayisə |
|||||||||
|
Foto |
|
|
|
|
|
|
|
|
|
|
Olk Model |
4HV210 / 310/410/310/330 / 430 |
|
HV200a / b |
|
HV-02/03/04 |
|
HV400-02 / 03/04 |
|
K34R6-8 / L / D |
|
Mövqe |
2 mövqe 4 yol |
|
3 mövqeyi 4 yol |
|
3 mövqeyi 4 yol |
|
3 mövqeyi 4 yol |
|
3 mövqeyi 4 yol |
|
|
3 mövqeyi 4 yol |
|
|
|
|
|
|
|
|
|
Port ölçüsü |
RC1 / 8,1 / 4,3 / 8,1 / 2,3 / 4 |
|
Pt1 / 4 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
G1 / 4 |
|
Məhsul xüsusiyyətləri |
Panel montajı |
|
A: dördbucaqlı interfeys b: altındakı səs azalması ilə iki tərəfli interfeys |
|
|
|
|
|
Boşluq: Bir tərəfdəki bir çuxur L: əks tərəflərdə iki dəlik; d: dibində dörd dəlik; |
|
|
|
|
|
|
|
|
|
|
|
|
Sönükləmək |
Çıxarıla bilən sap |
|
Çıxarıla bilən sap |
|
Çıxarıla bilən sap |
|
Çıxarılan / plastik tutacaqlar |
|
Çıxarılan sap, əleyhinə əleyhinə sapı |
|
|
|
|
|
|
|
|
|
|
|
|
Baza ölçüləri |
200 seriya: 62 mm |
|
61,3 mm |
|
74 mm |
|
74 mm |
|
55 mm |
|
|
|
|
Hv200a |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hv200b |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
Model |
HV300-02 |
HV330-02 |
HV300-03 |
HV330-03 |
HV300-04 |
HV330-04 |
|
İşlənmiş mühit |
Hava (40 mm-dən çox filtr ekranı vasitəsilə süzün) |
|||||
|
Fəaliyyət rejimi |
Əl nəzarəti |
|||||
|
Port ölçüsü |
Pt1 / 4 |
Pt1 / 4 |
Pt3 / 8 |
Pt3 / 8 |
Pt1 / 2 |
Pt1 / 2 |
|
Təzyiq aralığı |
0,15-0.8mpa (21-114pssi) |
|||||
|
Mövqe |
2/4 port |
3/4 port |
2/4 port |
3/4 port |
2/4 port |
3/4 port |
|
Oyanan təzyiq |
'-10-60 ℃ |
|||||
|
Sübut təzyiqi |
1.5MPA (215PSI) |
|||||
