Ümumiyyətlə,PU boruqaz nəqli üçün hava kompressorlarına quraşdırılır. Funksional olaraq su və digər mayeləri daşıya bilər, lakin İB borularının korroziyaya davamlılığı xüsusilə güclü deyil.
Mövcud avadanlıqlar: pnevmatik avadanlıq, hava kompressoru, pnevmatik alətlər, hava nasosu, hava silindri, kəsici maşın, çiləmə avadanlığı, qaynaq avadanlığı, sənaye robotu, qablaşdırma maşını, ətraf mühitə nəzarət avadanlığı, nəmləndirici, tozdan təmizləyici avadanlıq, havalandırma sistemi, sprey sistemi, soyutma avadanlığı. Laboratoriya və tibbi avadanlıq: laboratoriya alətləri, analizatorlar, tibbi qaz avadanlıqları, hava nümunələri. Maşınlar və Maşınlar: Avtomobil Təmiri Avadanlıqları, Pnevmatik Asma Sistemləri, Kənd Təsərrüfatı Maşınlarının Avtomatlaşdırılması İstehsalat Avadanlıqları: Montaj Xətləri, Konveyer Sistemləri, Sınaq Avadanlıqları Digər Avadanlıqlar: İçki Doldurma Maşınları, Qida Emalı Avadanlıqları, Balon Şişirmə Avadanlıqları, Qumlama Avadanlıqları.
PU hava şlanqı avtomatlaşdırma avadanlıqlarında geniş istifadə olunur.
| PU (Poliuretan boru) | PA (neylon boru) | PE (polietilen boru) | Rezin boru | Örgülü gücləndirilmiş hortum | Ultra elastik boru | PU düz şlanq | |
| Xüsusiyyətlər: | Ən çox istifadə edilən hava şlanqı, son dərəcə elastik Yaxşı, hamar səth, aşağı daxili müqavimət. | Yüksək sərtlik, yaxşı sərtlik, forma saxlamağa qadirdir | Yumşaq material, yarı şəffaf, aşağı qiymət. | Təbii və ya sintetik kauçukdan hazırlanır və örgülü təbəqə ilə möhkəmləndirilir | Təkmil təzyiq müqaviməti və mexaniki möhkəmlik təklif edən polyester, aramid lif və ya paslanmayan polad məftildən xarici hörülmüş möhkəmləndirici təbəqə ilə PU və ya neylon boru. | Xüsusi materiallardan və proseslərdən istifadə edərək, elastiklik adi İB borularından xeyli yüksəkdir | Boru gövdəsi düzdür və paralel olaraq bir neçə boru kəməri birləşdirilə bilər. |
| Üstünlük | Yaxşı çeviklik, aşınma müqaviməti, burulma müqaviməti, yüngül, bükülmək və quraşdırmaq asandır | Yüksək təzyiq müqaviməti, yüksək temperatur müqaviməti (110 ° C-ə qədər), əla yağ və kimyəvi müqavimət və asanlıqla oksidləşmir | Ucuz qiymət, yaxşı aşağı temperatur müqaviməti və korroziyaya davamlılıq (turşu, qələvi). | Əla elastiklik, vibrasiyaları udur və güclü hava müqavimətinə malikdir. | Son dərəcə yüksək təzyiq müqaviməti (adi borulardan bir neçə dəfə yüksək), genişlənmə əleyhinə və yaxşı nəbz performansı | Çox yumşaq, çox kiçik əyilmə radiusu ilə, təkrar əyilmə yorğunluğuna davamlıdır və düyünləri qırmaq asan deyil. | Kosmosa qənaət edən, səliqəli və gözəl, çoxlu hava mənbələrini idarə etmək və dolaşıqlığın qarşısını almaq asandır. |
| Mənfi cəhəti | Yüksək temperatur müqavimət göstəricisi orta səviyyədədir (adətən -10 ° C ~ + 60 ° C), yağ və kimyəvi müqavimət isə neylon borular qədər yaxşı deyil. | Zəif elastiklik, aşağı temperaturda asanlıqla kövrək olur və əyilmə quraşdırılması üçün böyük bir yer tələb edir. | Zəif təzyiq müqaviməti, yüksək temperaturlara davamlı deyil, qocalmağa meylli və zəif aşınma müqaviməti. | Son dərəcə həcmli, yüksək daxili divar müqaviməti və asan köhnəlməsi ilə plastik borular tədricən müasir pnevmatik sistemləri əvəz etmişdir. | Çeviklik azalır, əyilmə radiusu artır və qiymət bahalaşır. | Qiymət adətən daha yüksəkdir və təzyiq müqaviməti eyni spesifikasiyanın adi borularından bir qədər aşağı ola bilər. | Bükülmə istiqaməti məhduddur (yalnız düz istiqamətə doğru əyilə bilər) və qiyməti nisbətən yüksəkdir |
| Tipik tətbiqlər: | Ən güclü universallıq, pnevmatik avadanlığın böyük əksəriyyətini, xüsusən robot qolları və mobil cihazlar kimi tez-tez hərəkət və əyilmə tələb edən vəziyyətlərdə birləşdirmək üçün uyğundur. | Dəzgahların, avtomobil istehsalının və yüksək temperaturlu avadanlıqların yaxınlığında boru kəmərləri kimi yağ və temperatur müqavimətinin tələb olunduğu sabit quraşdırma. | Aşağı təzyiqli, müvəqqəti qaz yolu birləşmələri və ya su və kənd təsərrüfatı suvarma kimi kritik olmayan sahələr üçün uyğundur. Əsas dövrələr üçün pnevmatik sxemlərdə daha az istifadə olunur. | Əsasən ağır avadanlıq, tikinti maşınları və böyük elastiklik və vibrasiya müqaviməti tələb edən hallar üçün istifadə olunur. | Yüksək təzyiqli pnevmatik sistemlərdə, hava kompressorlarının çıxışlarında, uzun məsafəli magistral qaz təchizatı boru kəmərlərində və təzyiq impulslarının tez-tez yarandığı vəziyyətlərdə istifadə olunur. | Robot gövdəsinin içərisində yüksək tezlikli qarşılıqlı hərəkətə məruz qalan sürükləmə zənciri (Tank zənciri) və son dərəcə yüksək elastiklik tələb edən avadanlıq. | İş stansiyalarından klapan adalarına qədər mərkəzləşdirilmiş boru kəmərləri kimi çoxsaylı icra komponentləri olan cihazlar üçün qaz yolunun xülasəsi. |

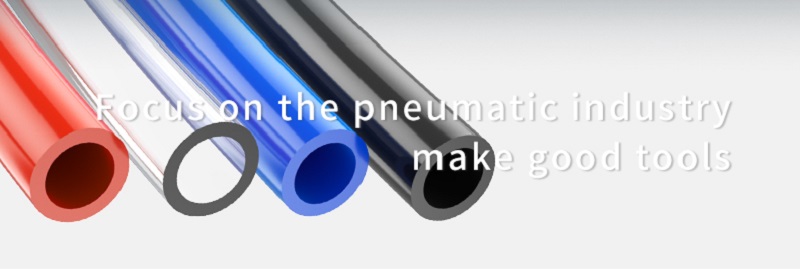

Poliuretan boru (PU) Boru dörd rəngdə gəlir: mavi, şəffaf, qırmızı və mavi. Pnevmatik cihazlarda işləyən boruyu ayırd etmək və birləşdirmək bizim üçün əlverişlidir. Konkret olaraq, hər bir şirkətin standart xüsusiyyətlərindən asılıdır. Məsələn, bəzi şirkətlər müxtəlif boru kəmərlərini ayırd etmək və hava dövrəsinə texniki qulluq zamanı nasazlıqların tez aradan qaldırılması və yerləşdirilməsini asanlaşdırmaq üçün vakuum üçün şəffaf borular, hava girişi üçün mavi borular və hava çıxışı üçün narıncı borular tələb edir.

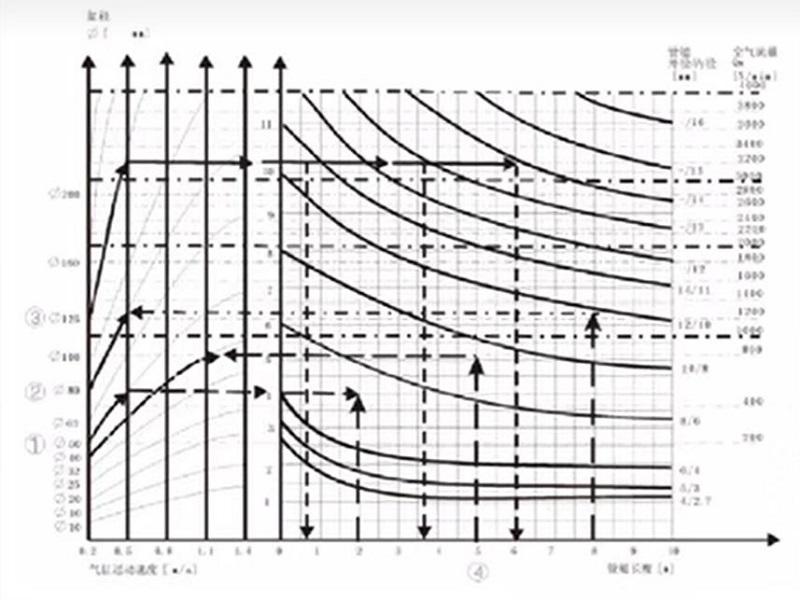

Birincisi, bilirik ki, PU hava hortumunun ölçüsü axın sürətini təyin edə bilər. Pnevmatik boru nə qədər böyükdürsə, axın qabiliyyəti bir o qədər güclüdür, bu da öz növbəsində hava silindrinin işləmə sürətinə təsir göstərir.
Düzünü desək, seçim edərkən hesablama üçün vuruş, dəqiqədə qaçışların sayı, silindr diametri və s. kimi parametrləri daxil etməliyik. Bununla belə, müvafiq təcrübəyə əsaslanaraq, hava xətti borularının müvafiq spesifikasiyası ilə silindrlərin fərqli xüsusiyyətləri tövsiyə olunur.
| Hava silindrinin diametri (mm) | Boru ölçüsü (mm) |
| ɸ16 | ɸ4 |
| ɸ16-ɸ32 | ɸ6 |
| ɸ32-ɸ63 | ɸ8 |
| ɸ63-ɸ100 | ɸ10 |
| ɸ100 | ɸ12 |
1. Valfın istismarı üçün əsas boru kəməri bir qədər böyük boruları seçə bilər (bu, heç bir əlavə hava sərfi ilə nəticələnməyəcək, ona görə də istismar zamanı əlavə xərclər olmayacaq).
2. Bununla belə, klapan və silindr arasındakı boru aşağıdakı prinsiplərə uyğun olaraq optimallaşdırılmalıdır: borunun diametri çox kiçik olarsa, o, tıxanacaq, beləliklə silindrin sürətini məhdudlaşdıracaq; Bununla belə, həddindən artıq boru diametri durğunluğa səbəb ola bilər, beləliklə hava istehlakını və doldurma müddətini artırır.
3. Bükülmə radiusunu nəzərə almaq lazımdır və sürükləmə zəncirindən istifadə edərkən əyilmə radiusunu yoxlamaq çox vacibdir.
PU borular otaq temperaturunda adətən təxminən 10 kq/sm² iş təzyiqinə malikdir, baxmayaraq ki, bu ölçü və modeldən asılı olaraq dəyişə bilər. Yüksək təzyiq tətbiqləri üçün gücləndirilmiş PU örgülü borular daha yaxşı seçimdir. O, üç qatlı dizaynla - xarici PU, orta poliester örgülü möhkəmləndirici və daxili PU ilə qurulmuşdur - gücləndirilmiş təzyiq müqaviməti və davamlılığı təmin edir. Bundan əlavə, bu tip PU borular həm hava, həm də su ötürülməsi üçün uyğundur.
Seçim prinsipi: Partlayış təzyiqi ≥ 3 × iş təzyiqi

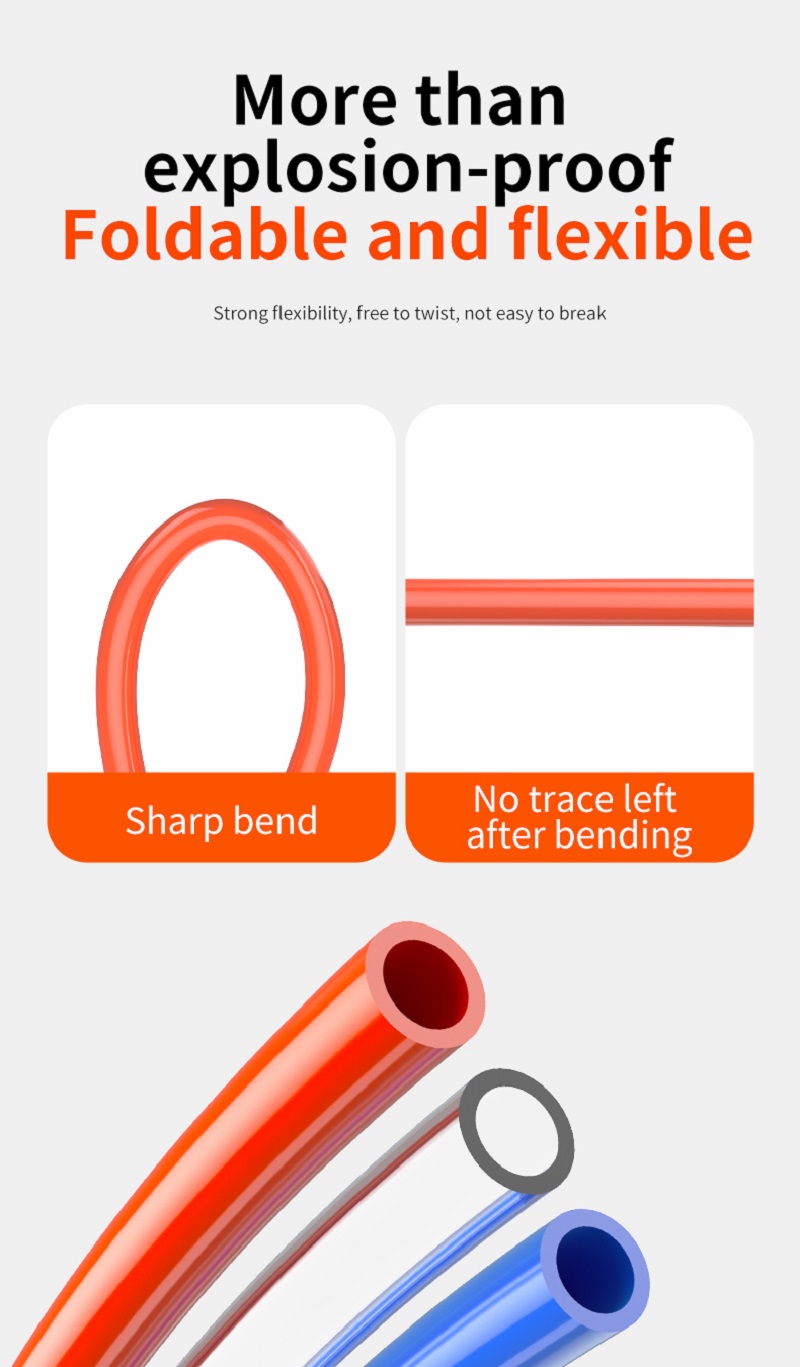

İB borularının çevikliyi, xüsusilə 6mm və 8mm İB boru kimi müxtəlif ölçülərdə istifadə edildikdə, quraşdırma sahəsi və avadanlıqların hərəkətində mühüm rol oynayır. 6 mm PU boru kimi daha kiçik diametrlər daha sıx əyilmə radiusu təklif edərək, onları idarəetmə panelləri və ya yerin məhdud olduğu kiçik avtomatlaşdırma sistemləri kimi kompakt qurğular üçün ideal hala gətirir. Bunun əksinə olaraq, 8 mm PU boru daha yüksək hava axını tutumu təmin edir və həm elastiklik, həm də axın performansının tələb olunduğu pnevmatik alətlər və ya daha böyük maşınlar kimi tətbiqlərdə adətən istifadə olunur. Robot qolları və ya qablaşdırma maşınları kimi dinamik sistemlərdə yüksək keyfiyyətli poliuretan boru bükülmədən hamar hərəkəti təmin edir, səmərəliliyi artırır və xidmət müddətini artırır. Düzgün ölçü seçimi sistemin performansına və quraşdırmanın səmərəliliyinə birbaşa təsir göstərir.
daha yumşaq, əyilməyə davamlı, əyildikdən sonra tez geri dönə bilən, əyilmə zamanı tıxanmaya daha az meylli, avtomatlaşdırma sistemləri üçün ixtisaslaşmış, tıxanmadan avadanlıqların marşrutu
İB borularının sərtliyi material formulundan və tətbiqindən asılı olaraq adətən 60A ilə 95A arasındadır. 60APU boruyumşaq və əyilmək asandır, tez-tez hərəkət tələb edən səhnələr üçün uyğundur; 95A PU borusu daha sərtdir və yüksək təzyiq və ya uzunmüddətli fiksasiya tələb edən vəziyyətlər üçün uyğundur. Seçərkən, elastiklik və sərtliyi faktiki ehtiyaclara uyğun olaraq balanslaşdırmaq lazımdır.
①. Material nisbəti: Poliuretandakı yumşaq və sərt seqmentlərin nisbəti birbaşa sərtliyə təsir edir və nisbətin tənzimlənməsi borunun xüsusiyyətlərini dəyişə bilər.
②. Əlavələr: Müəyyən doldurucuların və ya plastifikatorların əlavə edilməsi, sərtliyi artıra bilən silisium əlavəsi kimi sərtliyi əhəmiyyətli dərəcədə dəyişə bilər.
③. İstehsal prosesi: Ekstruziya temperaturu və soyutma dərəcəsi kimi proses parametrləri də son sərtliyə incə təsir göstərə bilər.
·Dinamik tətbiq: Tez-tez əyilmə ssenarilərində (mexaniki qolun qaz təchizatı kimi) yorğunluğun çatlamasını qarşısını almaq üçün 60A-dan 75A-a qədər olan şlanqları seçmək tövsiyə olunur.
·Yüksək təzyiq mühiti: Sıxılma gücünü təmin etmək üçün yüksək təzyiqli mayelərin daşınması zamanı 85A və ya daha yüksək gücü olan sərt borulardan istifadə etmək tövsiyə olunur.
Aşınma müqaviməti tələbləri: Yerdə sürüklənmə və ya sürtünmənin olduğu vəziyyətlərdə 80A ətrafında balanslaşdırılmış sərtlik daha idealdır.
①. Sərtliyi yoxlayın və 85-95A təyin edin. Yayda 98A sərtliyi yüksək temperaturda asanlıqla yumşaldılmır; Qışda 95A sərtlik, soyuq qışda asanlıqla bərkidilmir. Çox yumşaq hirslənmək asandır; Çox sərt və çatlamağa meyllidir
②. Boru divarını heç bir qabarcıq olmadan bərabər şəkildə sıxın. Çimdiklədikdə içi boş və ya qabarıq tük varsa, qüsurlu sayılır
③. Elastikliyi yoxlayın. 90 dərəcə əyildikdən sonra saniyələr içində geri qalxacaq. Rebound yavaşdırsa və qırışlar qalırsa, onlardan istifadə edilməməlidir
④. Daxili diametri yoxlayın və avadanlıq təzyiqinə uyğun olaraq müvafiq spesifikasiyaları seçin. Daxili diametr düzgün deyilsə, gücə təsir edəcəkdir
Kompressorlardan gələn sıxılmış hava yüksək temperaturdur. Qısa müddətli istifadə yaxşıdır, lakin uzun müddətli istifadə borunun şişməsinə və ya partlamasına səbəb ola bilər. Hava çənləri, soyuducular və hava filtrləri ilə istifadə etmək tövsiyə olunur.
Seminarlarda PU boruları tez-tez bükülür, sürüklənir və aşındırıcı mayelərlə təmasda ola bilər. Bu amillər borunun səthinə zərər verə, yaşlanmanı sürətləndirə və xidmət müddətini qısalda bilər. Boruları vaxtında dəyişdirin və ya OLK yüksək təzyiqli örgülü İB borularından istifadə edin.
Sprey boyama yüksək temperatur, aşındırıcı boyalar və boruların təzyiq altında çəkilməsini əhatə edir ki, bu da partlamağa səbəb ola bilər. Boruların təzyiq-temperatur cədvəlinə əməl edin, təzyiqi təhlükəsiz hədlər daxilində saxlayın və OLK yüksək təzyiqli hörgüdən istifadə etməyi düşünün.PU borular.
Normal düz bağlantılar, əyilmələr və tees hamısı birləşdirilə bilər
Bəli, pnevmatik borunun rəngi və üzərindəki işarələr fərdiləşdirilə bilər
