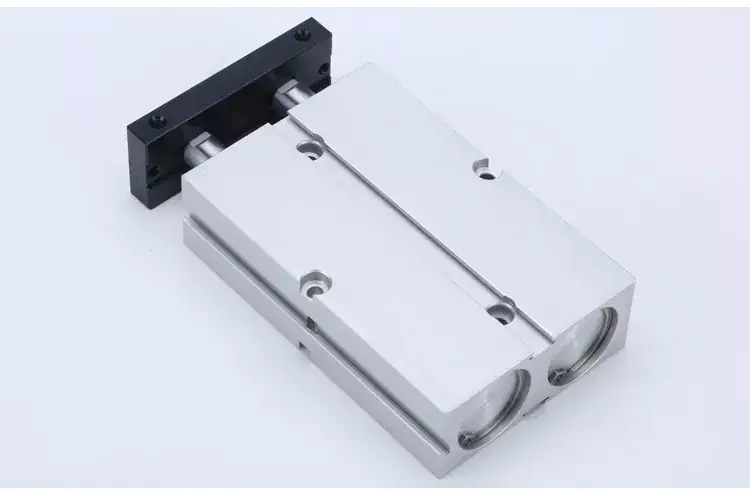

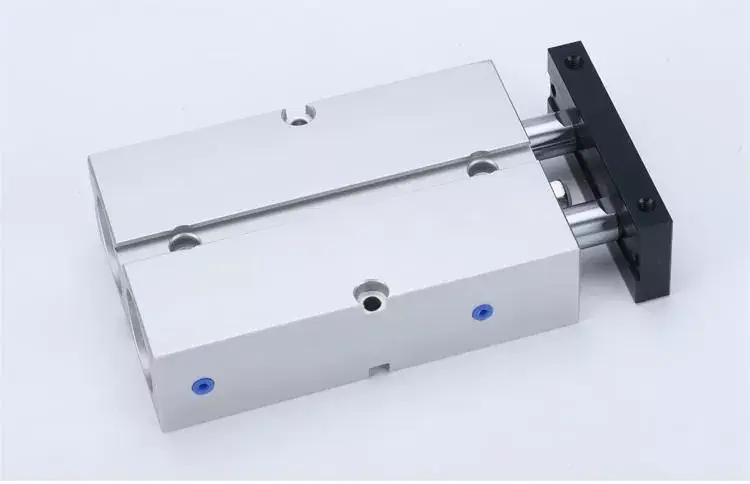

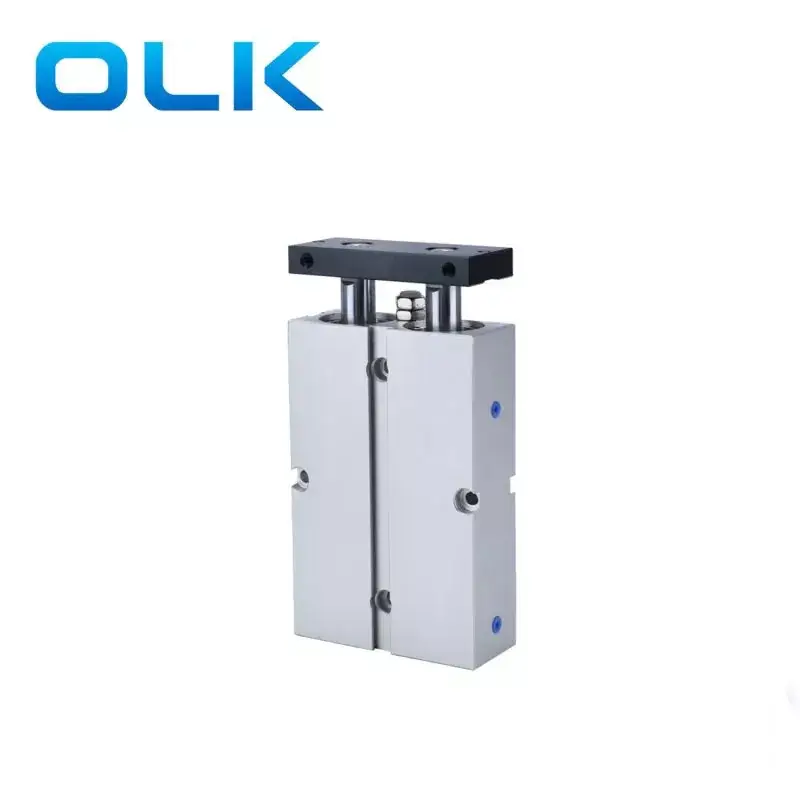

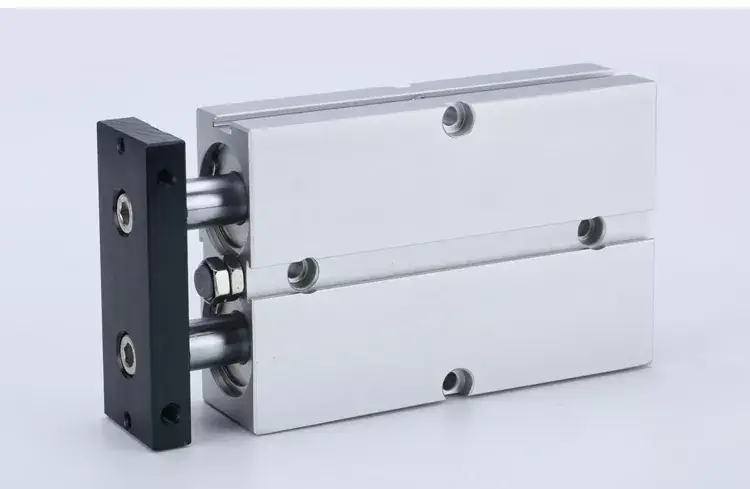

Fabrikamız TN seriyası ikili ox silindrinin istehsalında ixtisaslaşmışdır. Olk-dan TN seriyası ikili ox silindrini almağa xoş gəlmisiniz. Müştərilərin hər tələbi 24 saat ərzində cavablandırılır. Ouleikai (Olk) tn ikili ox silindrləri, mürəkkəb hərəkət yollarını asanlaşdıran və çox oxlu birgə işlərin asanlaşdırılması, çoxsaylı oxuna eyni vaxtda nəzarət etməyə imkan verir.
Çoxsaylı bir oxlu silindr istifadə etməklə müqayisədə ayrıca, tn ikili ox, daha yığcam olan boşluq qənaət edən bədən montaj forması ilə bir çox aktyasiya baltalarını birdən çox istifadə edir.
Qabaqcıl dizayn və optimallaşdırılmış idarəetmə alqoritmləri olan OLK pnevmatik təchizatçıları, enerji istehlakını azaltmaq və əməliyyat xərclərini azaltmaqla enerji qənaət effektləri əldə edir.
TN ikili ox silindrinin sabit panelində çox mövqe yüklənməsini asanlaşdıran üç tərəfdən quraşdırılmış deliklər var. Kompleks hərəkət yollarında hər oxun sinxron hərəkətini təmin edən çoxsaylı oxun dəqiqləşdirilməsini təmin edir.
1. Şirkət standartlarına uyğundur.
2. Kosmik qənaət üçün quraşdırılmış bədən qurğusu.
3. Yanal yüklərə tab gətirməyə qadir olan müəyyən əyilmə və tullantı müqavimətinə malikdir.

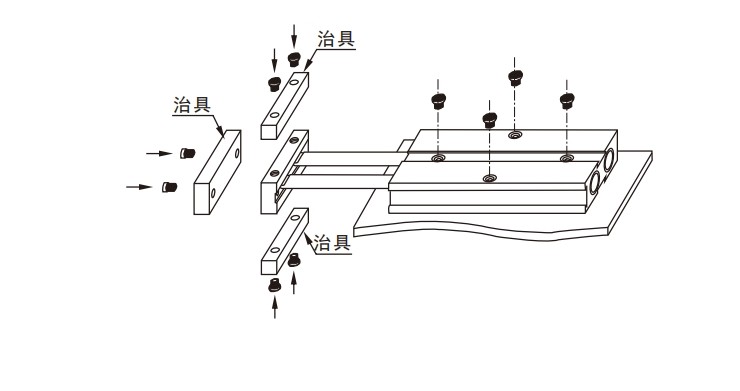

4. Sabit boşqabın üç tərəfində montaj çuxurları çox mövqe montajını asanlaşdırır.
5. Bədəndəki tənzimlənən ön toqquşma pad, silindrli vuruşun tənzimlənməsi və təsir rahatlığına imkan verir.
6. Bu silindrlərin bu seriyası maqnit əlavələri ilə standart şəkildə təchiz olunmuşdur, maqnit qoşunları mövcuddur.
|
Buruq ölçüsü (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Aktyor rejimi |
İkiqat hərəkət |
|||||
|
İşlənmiş mühit |
Təmizlənmiş hava |
|||||
|
İşgüzar təzyiq |
0.1-1.0 mpa (14-145PSI) |
|||||
|
Sübut təzyiqi |
1.5 mpa (215PSI) |
|||||
|
İşləmə temperaturu aralığı |
'-20-70 ℃ |
|||||
|
İş sürəti aralığı |
30-500 |
|||||
|
Tamponlama rejimi |
qəza yastığı |
|||||
|
Qovurma dəqiqliyi |
± 0.4 |
± 0.3 |
||||
|
Port ölçüsü |
M5 x 0.8 |
Pt1 / 8 |
||||
Dönən dəqiqlik, silindr sabit boşqabın tam geri çəkilmiş vəziyyətdə olanda dönə biləcəyi bucağa aiddir.
Mövcud olan tiplər NPT və G.
PS: Bütün TN seriyası ikili ox silindri maqnitləri olan.
TN seriyası ikili ox silindrli simvolu:
|
Sifariş kodu |
||||||||
|
Tn |
- |
20 |
X |
50 |
- |
S |
- |
|
|
Model |
|
Buruqluq |
|
vurnuxma |
|
Maqnit |
|
İp |
|
TN: Cüt Rod silindr (ikiqat aktyorluq), maqnit ilə tam seriya |
|
|
|
|
|
S: maqnit ilə |
|
Boş: pt ip |
|
|
|
|
|
|
|
|
|
T: NPT ipi |
|
|
|
|
|
|
|
|
|
G: g ip |
TN seriyası ikili ox silindrli standart spesifikasiyası:
|
Buruq ölçüsü (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Aktyor rejimi |
İkiqat hərəkət |
|||||
|
İşlənmiş mühit |
Təmizlənmiş hava |
|||||
|
İşgüzar təzyiq |
0.1-1.0 mpa (14-145PSI) |
|||||
|
Sübut təzyiqi |
1.5 mpa (215PSI) |
|||||
|
İşləmə temperaturu aralığı |
'-20-70 ℃ |
|||||
|
İş sürəti aralığı |
30-500 |
|||||
|
Tamponlama rejimi |
qəza yastığı |
|||||
|
Qovurma dəqiqliyi |
± 0.4 |
± 0.3 |
||||
|
Port ölçüsü |
M5 x 0.8 |
Pt1 / 8 |
|
|||
Dönən dəqiqlik, silindr sabit boşqabın tam geri çəkilmiş vəziyyətdə olanda dönə biləcəyi bucağa aiddir.
Mövcud olan tiplər NPT və G.
PS: Alltn seriyası maqnitləri olan ikili ox silindr.
|
buruq (mm) |
Piston çubuğun diametri (mm) |
Aktyorluq növü |
Effektiv sahə (mm²) |
Hava təzyiqi (MPa) |
|||||||
|
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
|||||
|
6 |
4 |
İkiqat hərəkət |
İtələmək |
56.5 |
5.7 |
11.3 |
17.0 |
22.6 |
28.3 |
33.9 |
39.6 |
|
İtələmək |
31.4 |
3.1 |
6.3 |
9.4 |
12.6 |
15.7 |
18.8 |
22.0 |
|||
|
10 |
6 |
İkiqat hərəkət |
İtələmək |
157.1 |
15.7 |
31.4 |
47.1 |
62.8 |
78.5 |
94.2 |
110.0 |
|
İtələmək |
100.5 |
10.1 |
20.1 |
30.2 |
40.2 |
50.3 |
60.3 |
70.4 |
|||
|
16 |
8 |
İkiqat hərəkət |
İtələmək |
402.1 |
40.2 |
80.4 |
120.6 |
160.8 |
201.1 |
241.3 |
281.5 |
|
İtələmək |
301.6 |
30.2 |
60.3 |
90.5 |
120.6 |
150.8 |
181.0 |
211.1 |
|||
|
20 |
10 |
İkiqat hərəkət |
İtələmək |
628.3 |
62.8 |
125.7 |
188.5 |
251.3 |
314.2 |
377.0 |
439.8 |
|
İtələmək |
471.2 |
47.1 |
94.2 |
141.4 |
188.5 |
235.6 |
282.7 |
329.9 |
|||
|
25 |
12 |
İkiqat hərəkət |
İtələmək |
981.7 |
98.2 |
196.3 |
294.5 |
392.7 |
490.9 |
589.0 |
687.2 |
|
İtələmək |
755.6 |
75.6 |
151.1 |
226.7 |
302.2 |
377.8 |
453.3 |
528.9 |
|||
|
32 |
16 |
İkiqat hərəkət |
İtələmək |
1608.5 |
160.8 |
321.7 |
482.5 |
643.4 |
804.2 |
965.1 |
1125.9 |
|
İtələmək |
1206.4 |
120.6 |
241.3 |
361.9 |
482.5 |
603.2 |
723.8 |
844.5 |
|||
