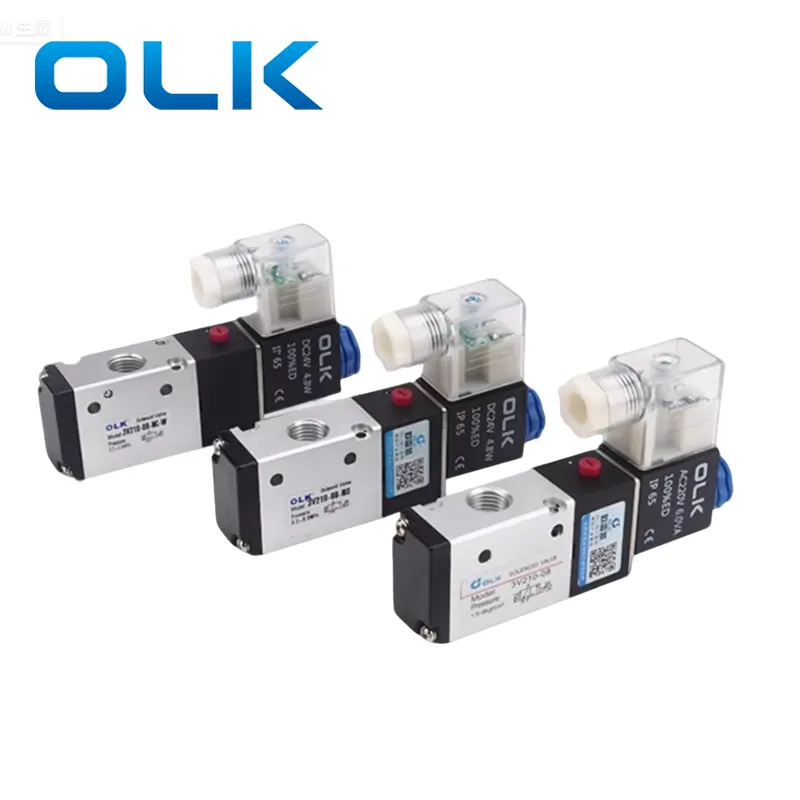

3V / 4V xarici pilot Solenoid klapanının xarakteristikası, 3V / 4V solenoid klapan gövdəsi quruluşu, ayrı bir xarici nəzarət hava mənbəyinin vana gövdəsinə təqdim edilməsini tələb edən mürəkkəbdir. Pnevmatik nəzarətin mövqeləri müxtəlif markalar arasında müxtəlif markalar arasında, bəziləri pilot başında yerləşir. Olk, makaranı hərəkətə gətirmək üçün bir liman ilə əlaqəli olan vana gövdəsinin P-portunda hava girişini təqdim edir. Bu dizayn son dərəcə aşağı təzyiq və ya vakuum şəraiti altında istismar etməyə imkan verir, qeyri-sabit hava təchizatı, vakuum mühitləri və ya boş nəzarət mənbələri, aşağı təzyiqli pnevmatik silindrlər və ya partlayıcı atmosferlər kimi əlavə nəzarət mənbələri olan aşağı təzyiqli sistemlər.
3V Xarici Pilot Solenoid klapan üçün, xarici pilot giriş limanları, vana gövdəsində mövqelərinə əsaslanan ön pilot və arxa pilota təsnif edilir. Arxa pilotların üstünlüyü, solenoid bobin üçün həddindən artıq sıx yaxınlığından qaçaraq daha çox yer və daha təmiz bir görünüş təqdim etməsidir.
Xüsusiyyət: Əlavə nəzarət hava mənbəyi vakuum və ya aşağı təzyiqli sistemlərdə lazımdır.
Qeyd:
Pilot portu müsbət təzyiq hava mənbəyinə qoşulmalıdır!
Giriş idarəetmə üçün mənfi təzyiqə qoşula bilər.
Hava təchizatı istiqamətə keçmək üçün tələb olunur.
|
Maddə |
Xarici pilot portu |
Maddə |
Xarici pilot portu |
|
3v110-m5 / 06 |
M5 |
4v110-m5 / 06 |
M5 |
|
3v120-06 / 08 |
4v120-m5 / 06 |
||
|
3v210-06 / 08 |
4v130 / m5 / 06 |
||
|
3v220-06 / 08 |
4v210-06 / 08 |
||
|
3v310-08 / 10 |
4v220-06 / 08 |
||
|
3v320-08 / 10 |
4v230-06 / 08 |
||
|
3v410-15 |
G1 / 8
|
4v310-08 / 10 |
|
|
3v420-15 |
4v320-08 / 10 |
||
|
|
|
4v330-08 / 10 |
|
|
|
|
4v410-15 |
G1 / 8 |
|
|
|
4v420-15 |
|
|
|
|
4v430-15 |
|
Xarici pilot vs daxili pilot solenoid klapan: fərqlər və tətbiq ssenariləri |
|||
|
Maddə |
Daxili pilot |
Xarici pilot |
|
|
Hava mənbəyi |
Pilot hava mənbəyi olaraq klapanın öz p portunu (giriş) istifadə edir |
Xarici bir limanından idarəetmə hava mənbəyini təqdim edir |
|
|
Struktur sadəlik |
Standart tətbiqlər üçün ümumiyyətlə istifadə olunan sadə quruluş |
Biraz daha mürəkkəb quruluş, xarici hava təchizatı tələb edir |
|
|
Min başlanğıc təzyiqi |
İşlətmək üçün daha yüksək minimum təzyiq tələb edir (məsələn, 0,15-0.2 mpa) |
Son dərəcə aşağı təzyiq və ya hətta vakuum şəraitində istifadə edilə bilər |
|
|
Tətbiq ssenarisi |
Sabit hava təchizatı təzyiqi olan mühit üçün uyğundur, E.G., standart zavod avtomatlaşdırma sistemləri |
Qeyri-sabit təzyiq sistemləri, vakuum mühiti və ya xarici pilot hava tələb edən aşağı təzyiqli sistemlər üçün idealdır |
|
|
Uğursuzluq riski |
Giriş təzyiqinin yetərli olmadığı təqdirdə hərəkət edə bilər |
|
|
Olk markası 3V / 4V xarici pilot solenoid klapan üçün pilot hava limanının ölçüsü nədir?
Həm 3V, həm də 4V üçün ən pilot port ölçüsü m5.
3V / 4V solenoid valve 400 seriyası G1 / 8-dir.
3V / 4V Xarici pilot solenoid klapanlardan hansı tətbiqlərdə istifadə edilə bilər?
Xarici bir nəzarət hava mənbəyinə ehtiyac olduğuna görə, xarici pilot solenoid klapanlar, boşalmış pnevmatik silindrlər və partlayıcı mühitlərdə istifadə edilə bilər
