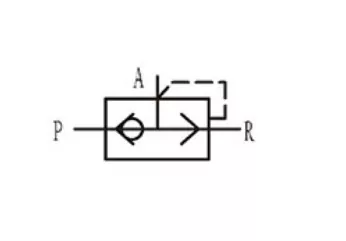

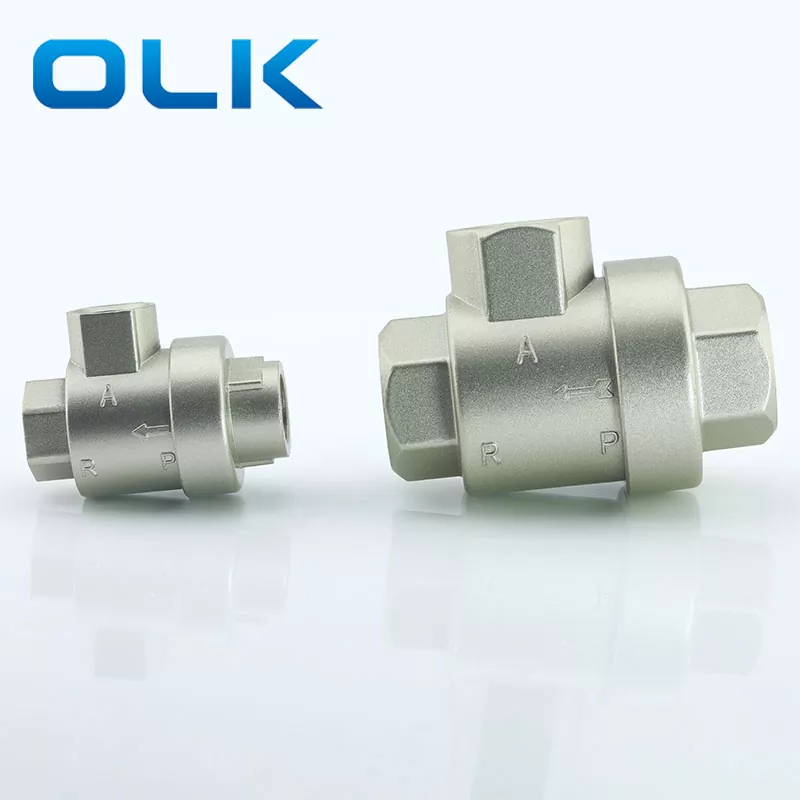

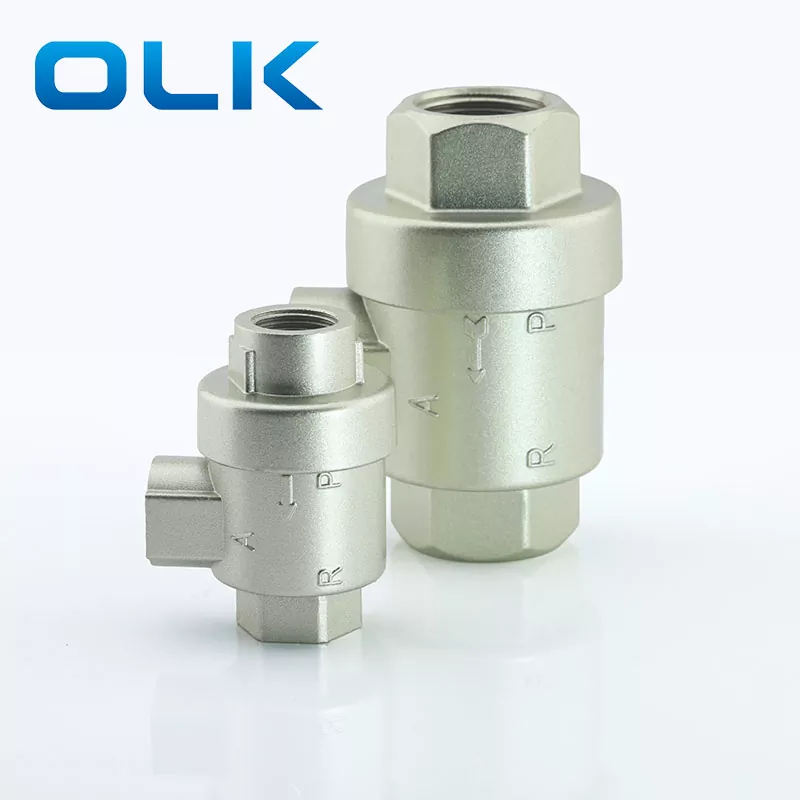

OLK XQ Tez Egzoz Klapanı, giriş təzyiqi müəyyən bir dəyərə düşdükdə, çıxışdan təzyiqli qazı avtomatik olaraq tükəndirən bir klapandır. Girişdə hava təzyiqi olduqda, klapan nüvəsi (bir tərəfli möhür üzüyü və ya diafraqma) açılır, egzoz limanının bağlanır və çıxışdan çıxır. Giriş boşaldıqda, çıxış təzyiqi girişin möhürləmək üçün klapan nüvəsini itələyir və çıxış qazı egzoz limanından tez tükənir. XQ Sürətli Egzoz Qapısı beş əlaqə ölçüsü seçimləri təklif edir: m5, G1 / 8, G1 / 4, G3 / 8 və G1 / 2.
XQ Sürətli Egzoz klapanı, pnevmatik komponentlərin və cihazların tez tükənməli olduğu vəziyyətlərdə istifadə olunur. Silindr və yönlü klapan arasında quraşdırılıbsa, silindr birbaşa XQ sürətli işlənmiş klapan vasitəsilə, silindrin hərəkət sürətini xeyli artırır. Silindr və klapan arasındakı boru kəməri arasındakı boru kəməri uzun müddətdir bu təsir xüsusilə nəzərə çarpır. İstiqamətli klapan egzoz portu böyükdürsə və silindrlə klapan arasında birləşdirən boru qısa, sürətli bir işlənmiş klapan quraşdırılması lazımsızdır.
Sürətli işlənmiş, sürətli işlənmiş qapaq girişindəki təzyiq tez bir zamanda boşaldılmalıdır, buna görə girişdəki işlənmiş keçid (yönlü klapan və sürətli işlənmiş klapan arasında) maneəsiz olmalıdır.
XQ Tez Egzoz Klapanından istifadə edərkən silindrin kifayət qədər yastığı tutumuna malikdir.
| Sifariş kodu: |
|
| XQ17 | 0600 |
| Model: XQ Series 3/2 Yolu Tez Egzoz Vana | Port ölçüsü: |
|
|
0600: G1 / 8 |
|
|
0800: G1 / 4 |
|
|
1000: G3 / 8 |
|
|
1500: G1 / 2 |
|
|
2000: G3 / 4 |
|
|
2500: G1 |
|
Xüsusiyyət |
Port ölçüsü |
Buruq (mm) |
Axın (m³ / dəq) |
Davamlılıq (X10⁴ Dövrlər) |
Əməliyyat təzyiq çeşidi (MPa) |
Cavab müddəti (lər) |
|
XQ-m5 |
M5 |
4 |
– |
≥ 200 |
0.12 ~ 1.0 |
≤ 0.03 |
|
XQ170600 |
G1 / 8 |
6 |
≥ 0.3 |
≤ 0.03 |
||
|
XQ170800 |
G1 / 4 |
6 |
≥ 0.9 |
≤ 0.03 |
||
|
XQ171000 |
G3 / 8 |
8 |
≥ 2.5 |
≤ 0.04 |
||
|
XQ171500 |
G1 / 2 |
15 |
≥ 4.5 |
≤ 0.05 |
||
| XQ172000 |
G3 / 4 |
|
|
|
||
| XQ172500 | G1 |
|
|
|
