Brand:
OLKSeries:
VF5120/VF5220/VF5320/VF5420/VF5520Position:
5/2 way,5/3 wayPort size:

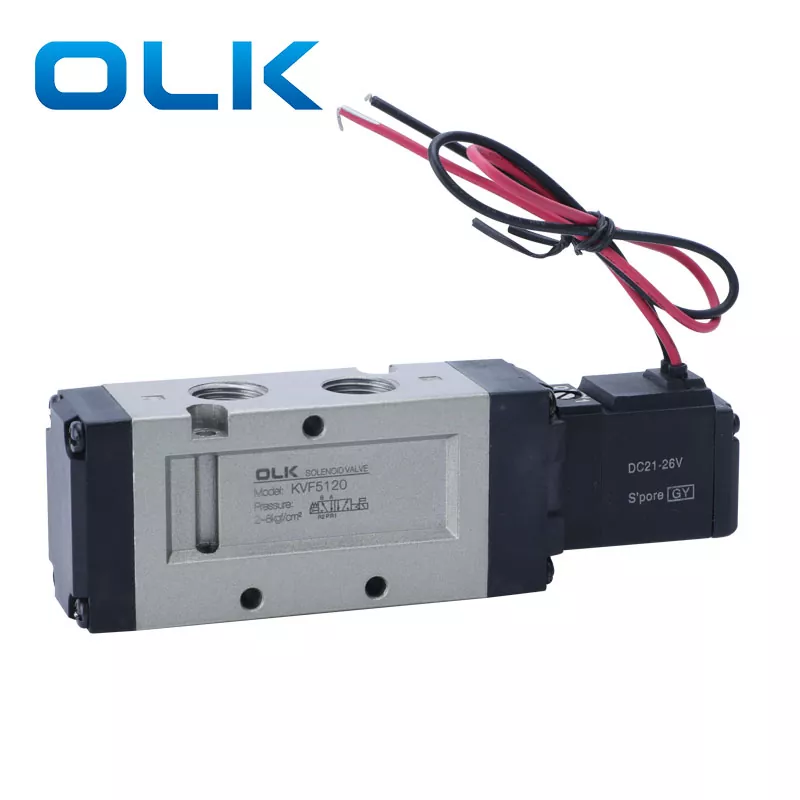

RC3/8VF5000 solenoid klapan 5/2 yollu, 5/3 yollu Birbaşa Boru Tipidir. Makara dəliyi sürtünməni minimuma endirmək, başlanğıc təzyiqi azaltmaq və xidmət müddətini uzatmaq üçün xüsusi olaraq işlənib. Böyük port ölçüsü ilə klapan daha yüksək hava axını təmin edir, bu da onu çoxsaylı ötürücüləri və ya orta-böyük silindrləri idarə etmək üçün ideal edir. VF5000 seriyalı portun ölçüsü 3/8-dir.
Onun modul strukturu mərkəzləşdirilmiş hava təchizatı və boru kəmərlərini sadələşdirməyə imkan verən manifold quraşdırılmasını dəstəkləyir. Yüksək axınlı pnevmatik tətbiqlər üçün nəzərdə tutulmuş DS/VF 3000 və 5000 seriyalı solenoid klapanlar adətən sənaye maşınlarında və avtomatlaşdırılmış istehsal xətlərində tətbiq olunur.
·Yüksək axın
·Boru kəməri / Modul / Yerə qənaət
· Sənaye dərəcəli davamlılıq
|
Sifariş kodu |
||||||
|
VF5 |
130 |
_ |
4 |
G |
B |
02 |
|
Model |
klapan növü |
|
gərginlik |
xətt növü |
manul |
port ölçüsü |
|
VF5000 solenoid klapan |
130: tək solenoid 5/2 yol |
|
3:110VAC |
G: xətt növü |
|
02: PT3/8 |
|
|
230: ikiqat solenoid vlave 5/2 yol |
|
4:220VAC |
D:Din növü |
|
|
|
|
330C: ikiqat solenoid vlave5/3 yollu qapalı mərkəz |
|
5:24VDC |
DZ:DZ işıqlı |
|
|
|
|
430E: ikiqat solenoid vlave5/3 yollu egzoz mərkəzi |
|
6:12VDC |
|
|
|
|
|
530P: ikiqat solenoid klapan 5/3 yol təzyiq mərkəzi |
|
|
|
|
|
|
Ümumi spesifikasiyalar |
|
|
İşləyən orta |
Hava |
|
Oyanma temperaturu |
0-50 ℃ |
|
Yağlama |
Ehtiyac yoxdur |
|
Manual Override |
Tornavida-Bağlama növü |
|
Zərbə/Vibrasiya Müqaviməti |
30G/5G (8,3--2000Hz) |
|
Qapalı |
Toz keçirməz |
|
Model |
mövqe |
bobin |
kqf/sm² (Mpa) |
Cavab vaxtı (ms) |
Maks. Əməliyyat Tezliyi |
port ölçüsü |
Effektiv Kesiti Sahəsim²(CV) |
kqf |
|
VF5120-□△B-02 |
2 mövqe |
tək hərəkət |
1,5～9(0,15～0,8) |
≤30 ms |
5 |
PT3/8 |
45(2.5) |
0.38 |
|

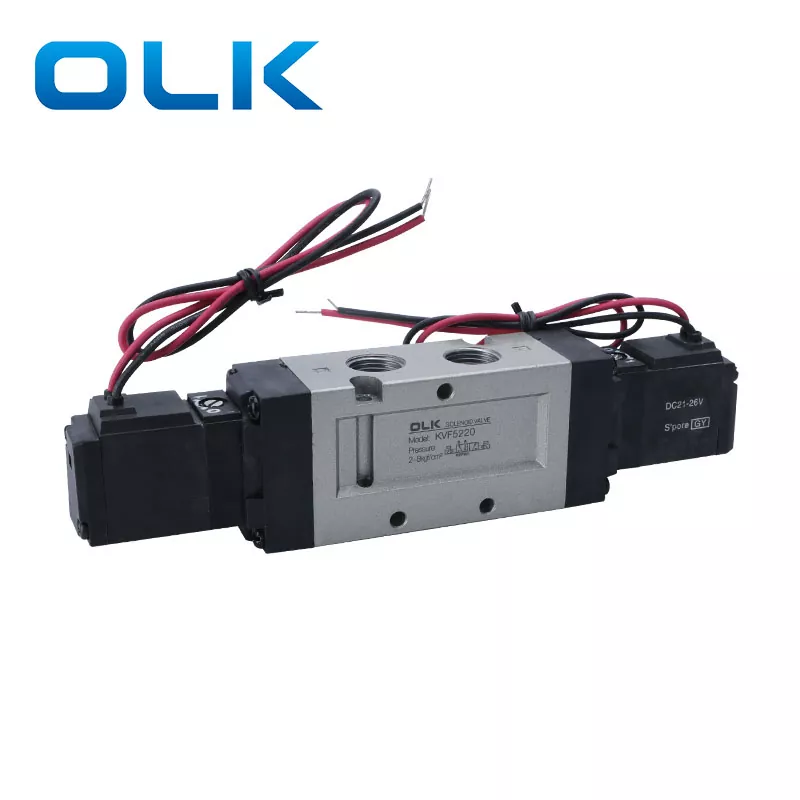

VF5220-□△B-02 |
2 mövqe |
ikiqat hərəkət |
1~9(0,1~0,9) |
≤30 ms |
5 |
PT3/8 |
45(2.5) |
0.45 |
|
VF5320-□△B-02 |
3 mövqe |
ikiqat solenoid vlave5/3way qapalı mərkəz |
1~9(0,1~0,9) |
≤50 ms |
3 |
PT3/8 |
36(2) |
0.53 |
|

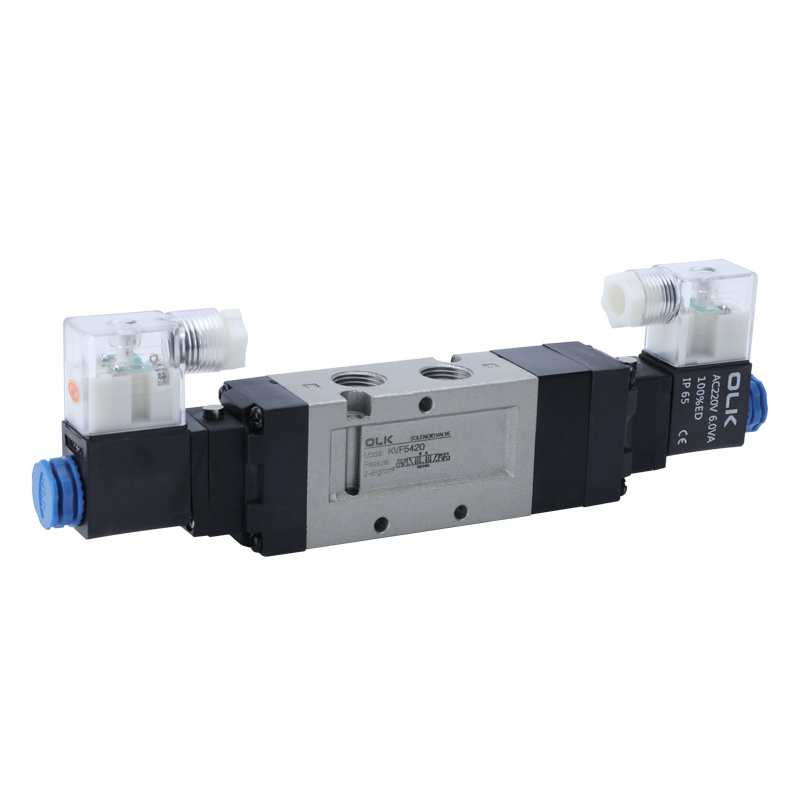

VF5420-□△B-02 |
3 mövqe |
ikiqat solenoid vlave5/3way egzoz mərkəzi |
1~9(0,1~0,9) |
≤50 ms |
3 |
PT3/8 |
41,4(2,3) |
0.53 |
|

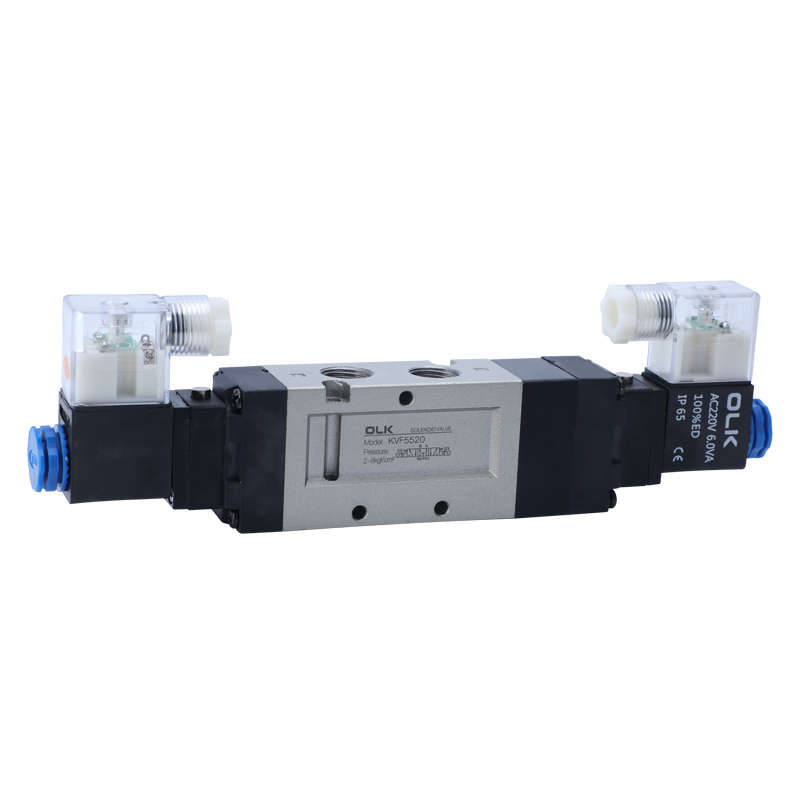

VF5520-□△B-02 |
3 mövqe |
ikiqat solenoid klapan 5/3 yol təzyiq mərkəzi |
1~9(0,1~0,9) |
≤50 ms |
3 |
PT3/8 |
36(2) |
0.53 |
DS5000/VF5000 hansı modeli əvəz edə bilər?
DS5000 Koreyadakı TPC-ni eyni funksiya ilə, VF 5000 isə Yaponiyadakı SMC-ni eyni funksiya ilə əvəz edə bilər.
DS5000/VF5000 solenoid klapanının 5 yollu burun diametri nədir?
DS5000/VF5000 Yivli Delik PT3/8-dir
