Transmitterlər Pnevmatik-elektrik Rele

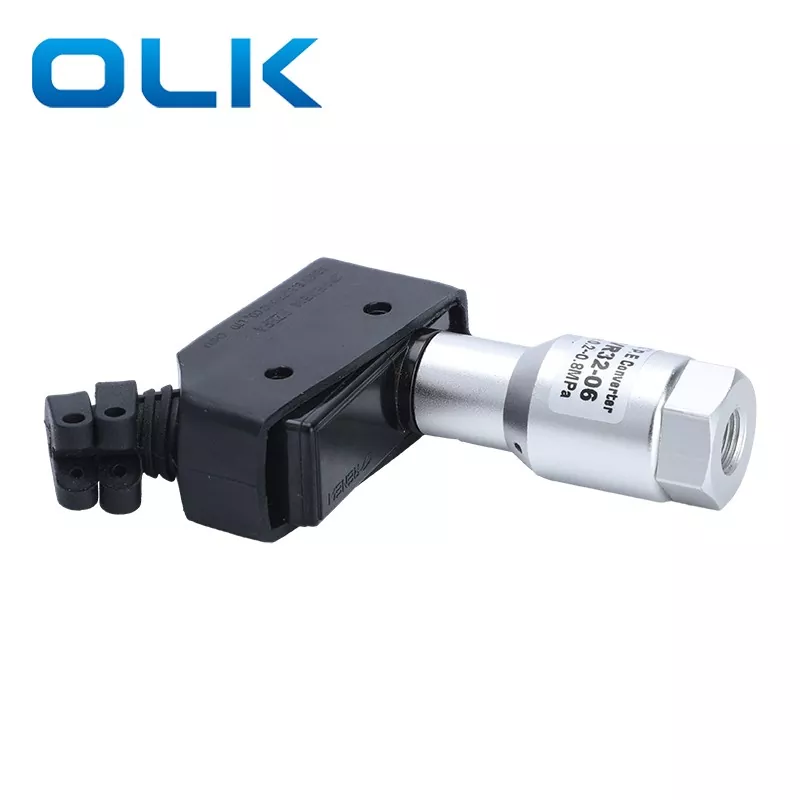

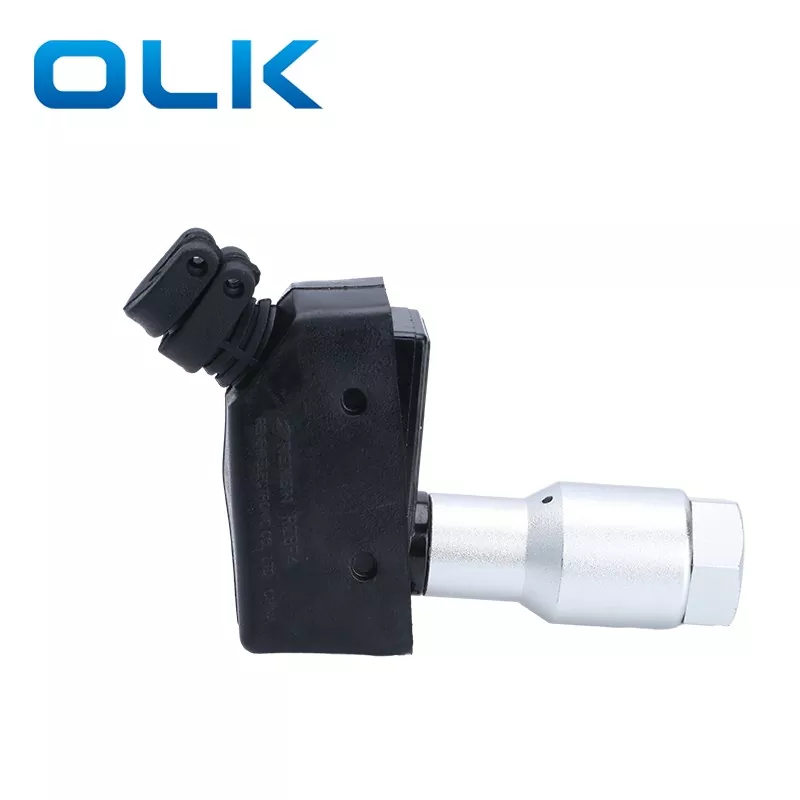

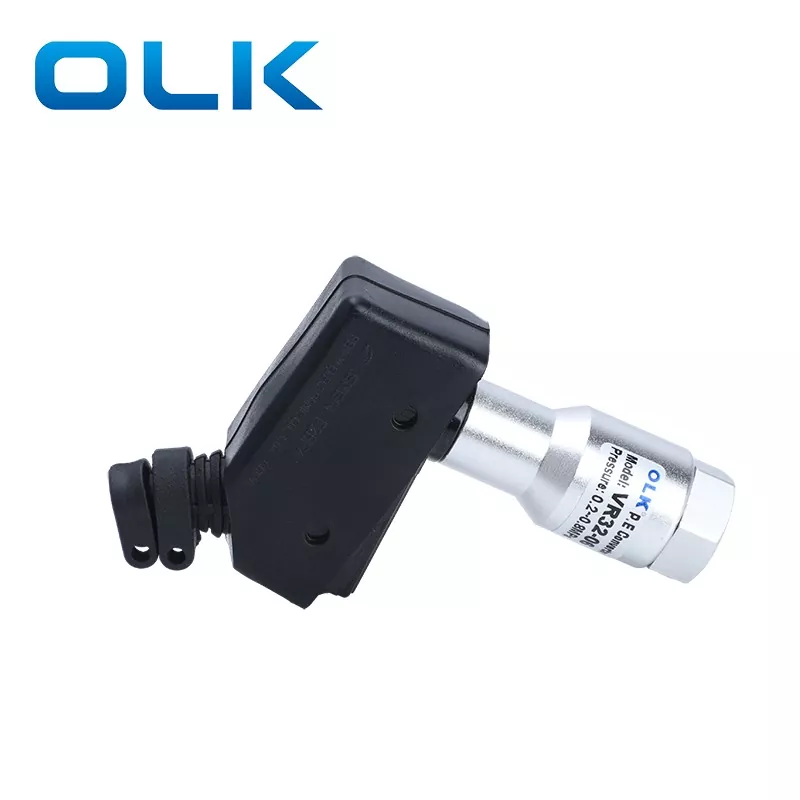

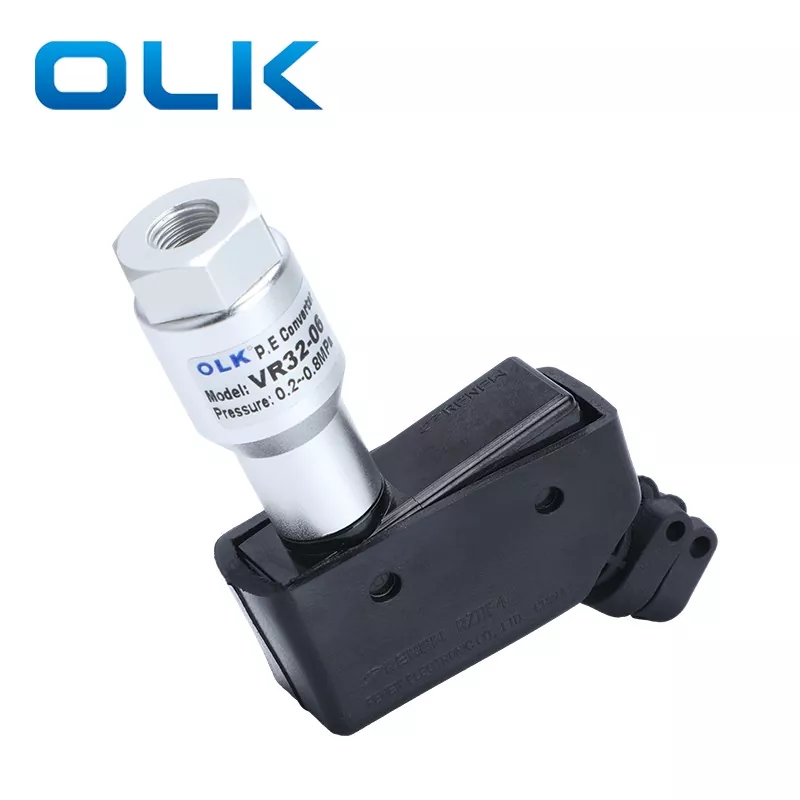

OLK Transmitterlər Pnevmatik-elektrik Rele  SMC TYPE VR3200 Series pnevmatik siqnalları elektrik siqnallarına çevirən təzyiq açarıdır. O, beş əsas hissədən ibarətdir: mikro açar, yay, piston, gövdə və qapaq. İşləmə təzyiqi 0,1-1,0 MPa VR3200 Pnevmatik-elektrik dəqiq yivli interfeyslər asanlıqla soyulmur. Hər iki ucu toz tıxacları ilə təchiz olunub və xüsusi qoruyucu örtünün istifadəsi onları daha davamlı edir və xidmət müddətini uzadır.

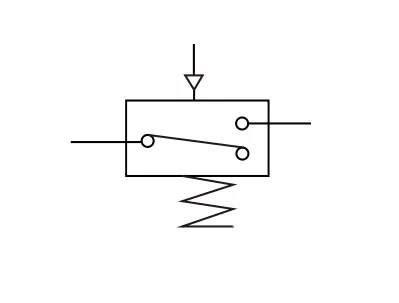

Simvol:

Təzyiq açarlarının tətbiqi:

1. Silindr təzyiqinin aşkarlanması: Pnevmatik təzyiq açarı silindrlərdəki təzyiqi aşkar edir.

2. Robot Qollarında Vakuum Təsdiqi: Avtomatik konveyerdə robot qolunun vakum stəkanının yanında açar, emişi təsdiqləyir.

3. Qaz sızmasının aşkarlanması: Aşağı təzyiq sensorundan istifadə edərək keçid sızıntını ölçmək üçün kiçik qaz dəyişikliklərini aşkar edir.

4. Təchizat Təzyiqinin İdarə Edilməsi: Təzyiq açarını pnevmatik sistemdəki tənzimləyiciyə qoşmaqla, tədarük təzyiqi göstərilən təzyiq dəyərinə əsasən təyin edilə bilər. Əməliyyat zamanı göstərilən dəyər təchizatı təzyiqinin anormal olub olmadığını göstərir. Məsələn, yuyucu istehsal xəttində çoxlu maye təzyiq açarları su, yağ və s. təchizatına nəzarət edir. Hidravlik silindrlərdə təzyiq açarları çəkic gücünü təsdiqləyir.

5. Mövqenin Aşkarlanması: Rəqəmsal təzyiq açarı iş hissələrinin mövqeyini təsdiqləmək üçün başlıq geri təzyiqini aşkar edir.

6. Hava axınına nəzarət

7. Filtr tıxanmasının monitorinqi: Diferensial təzyiq sensoru filtrin hər iki tərəfindəki təzyiq fərqini ölçür. Daha böyük fərq daha çox tıxanma olduğunu göstərir. Tıxanma vəziyyətindən asılı olaraq filtr təmizlənə və ya dəyişdirilə bilər.

8. Maye səviyyəsinin aşkarlanması: Diferensial təzyiq sensoru aşağı hava limanını möhürləməklə maye səviyyələrini aşkar edir. Maye səviyyəsi dəyişdikcə, qoşulmuş şaquli boruda xalis təzyiq dəyişir və səviyyəni aşkar etməyə imkan verir.

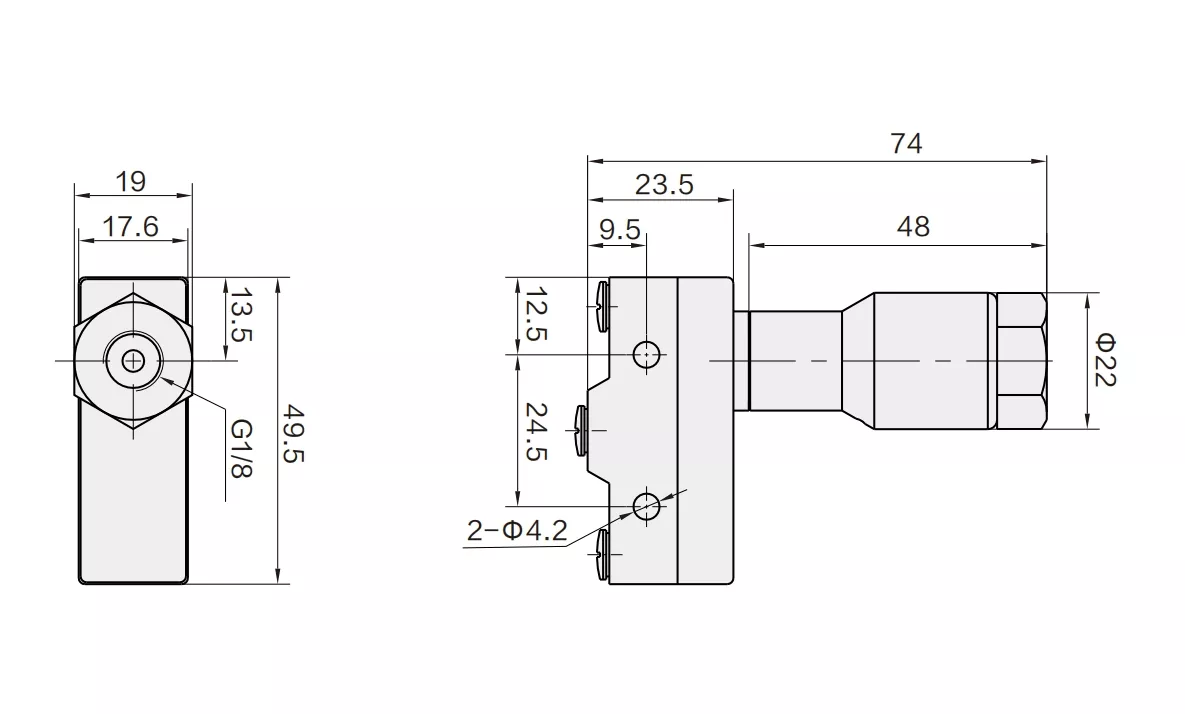

SMC tipli VR320 seriyalı Ötürücülər: Pnevmatik-elektrik Rele Ümumi parametrlər

Tez-tez verilən suallarVR32 Elektro-pnevmatik çevirici üçün:

1. VR32 Elektro-Pnevmatik Relay birbaşa SMC-nin VR3200 və ya VR3201-ni əvəz edə bilərmi?

Bəli. OLK-un VR32 seriyası montaj ölçüləri, port ölçüsü (1/8") və elektrik performansı baxımından SMC VR3200/3201 seriyası ilə tam uyğun gəlir. Bu, daha rəqabətli qiymətə 100% açılan əvəzetmədir. Effektiv VR3200 dəyişdirilməsi!

2. VR32 çeviricisi ilə təzyiq açarı arasındakı fərq nədir?

VR32, pnevmatik siqnalı elektrik kontakt siqnalına çevirmək üçün nəzərdə tutulmuş mexaniki pnevmatik-elektrik rölesidir. Sadə və davamlıdır, əsasən "Air ON/OFF" statusunu və ya vuruşun təsdiqini aşkar etmək üçün istifadə olunur. Digər tərəfdən, təzyiq açarları, tez-tez xüsusi təzyiq dəyərlərini izləmək üçün rəqəmsal displeylərə və dəqiq tənzimləmə tərəzilərinə malikdir.

3. VR32 pnevmatik-elektrik çeviriciləri üçün tipik tətbiq ssenariləri hansılardır?

Silindr mövqeyini təyin edən rele:

Silindr vuruşu limitinin aşkarlanması: Silindr limitə çatdıqda təzyiq yüksəlir və VR32 PLC-yə siqnal göndərərək maşını növbəti mərhələyə keçməyə sövq edir.

Təhlükəsizlik kilidi: Maşın yalnız hava təzyiqi standarta çatdıqda və dövrə qoşulduqda işə düşəcək.
