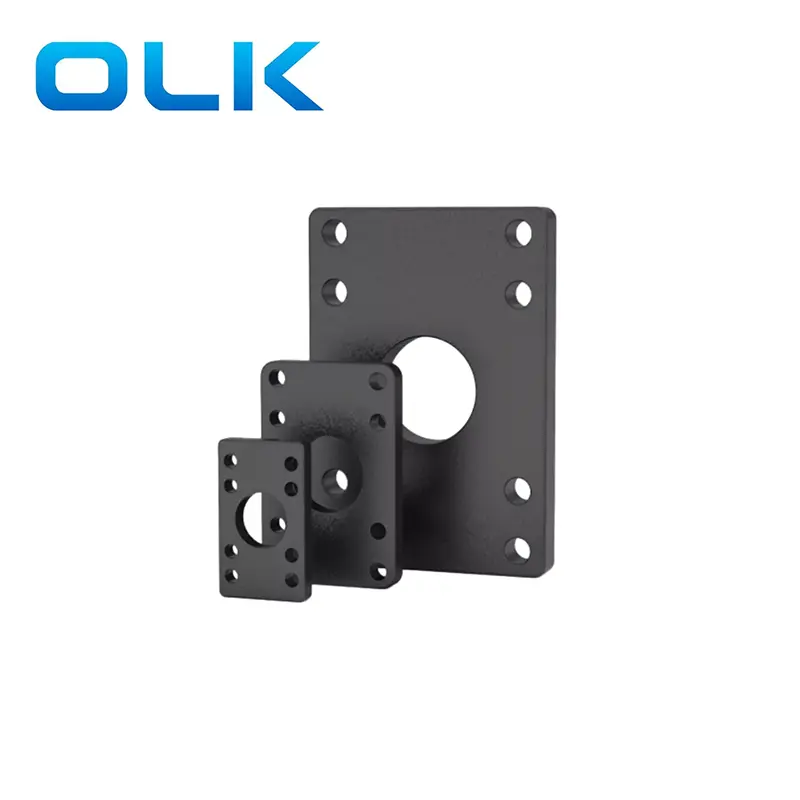

Fa Flanse Mount, SC Series standard pnevmatik silindrlər üçün istifadə olunan ön montaj mötərizəsidir.
FA Flange Mount, SC-nin diri-sidleri, SC-nin qeyri-çubuqlu sonu və səthinə uyğun olaraq, SC-nin qeyri-poçta və səthdən etibarlı şəkildə sabitləşdirilmiş qara bir düzbucaqlı düzdür.

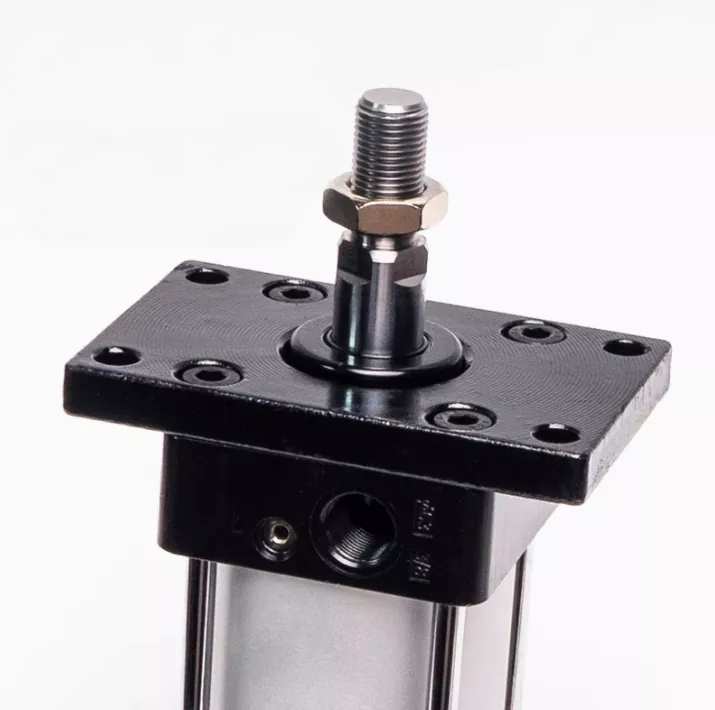

Tətbiq: Fa-ön flanşın silindrli mötərizənin mümkünlüyünə görə, ön ucundakı mötərizədə və ya robot qolları ilə avadanlıq quraşdırılması üçün və ümumiyyətlə eyni təyyarədə avtomatik maşınların quraşdırılması kimi. Beləliklə, aşağıdakı kimi bir neçə tipik tətbiq ssenarisi var
Qablaşdırma maşınları: dəqiq vuruş idarəsi olan sabit mövqe xətti hərəkətlər.
Avtomatlaşdırma avadanlığı: Şaquli və ya üfüqi yerləşdirmədə silindrlər üçün sabit montaj.
Material işləmə: Silindrin etibarlı şəkildə möhkəmlənməli olduğu qurğularda istifadə olunur.
Emal stansiyaları: sıfır yanal hərəkət tələb edən aksiyaların basması, itələməsi və ya sıxılması üçün.
Test qurğuları və idarəetmə bölmələri: Sərt silindr yerləşdirilməsi təkrarlanma üçün vacibdir.
|
Sc |
63 |
X |
50 |
- |
S |
- |
Fa |
|
SC Series standart pnevmacit silindr |
Buruqluq |
|
vurnuxma |
|
S: maqnit |
|
Fa: Silindrin başı Flanş Mount |
|
|
|
|
|
|
Boşluq: Qeyri-adi |
|
|
|

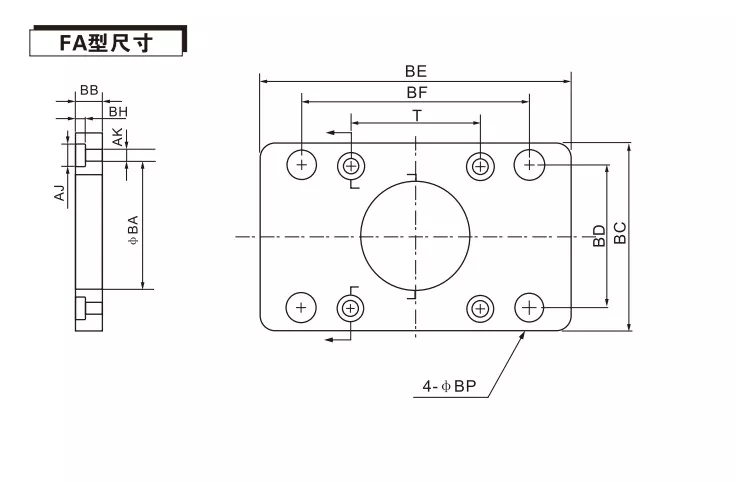

Kod / Çanta diametri |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
Ba |
28.3 |
32.3 |
38.3 |
38.3 |
47.3 |
47.3 |
60.3 |
65.3 |
75.3 |
|
Bb |
10 |
10 |
10 |
12 |
16 |
16 |
20 |
20 |
25 |
|
Bc |
47 |
52 |
65 |
76 |
95 |
115 |
140 |
180 |
220 |
|
Bd |
33 |
36 |
47 |
56 |
70 |
84 |
90 |
115 |
135 |
|
Olmaq |
72 |
84 |
104 |
116 |
143 |
162 |
224 |
280 |
320 |
|
Bf |
58 |
70 |
86 |
98 |
119 |
138 |
180 |
230 |
270 |
|
Bh |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
8 |
8 |
12 |
|
Əqli |
10.5 |
10.5 |
10.5 |
13.5 |
16.6 |
16.6 |
19 |
25 |
25 |
|
Və |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
13 |
17 |
17 |
|
Bp |
7 |
7 |
9 |
9 |
11 |
11 |
16 |
18 |
22 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
FA ön flanş silindrli mötərizədə istifadə üçün digər silindrlər ilə uyğunlaşa bilərmi?
Fərqli silindrlərin quraşdırılması deşikləri fərqli mövqelərə malikdir və FA flanş plitələrindən uyğun olan faide plitələrindən uyğun olmalıdır. Bu fa seriyası flanş boşqabı yalnız SC seriyası standart silindrlər ilə istifadə edilə bilər.
Olk Fa Flans Mount və FB arxa flanşları ilə fərqlidir?
FA ön flanşası: Quraşdırma zamanı piston çubuğu ilə piston çubuğu ilə silindrin ön ucunu avadanlıqla bağlayın. Tez-tez avadanlıqda istifadə olunan və yükləmə ssenarilərində istifadə olunur.
FB arxa flanşası: silindrin arxa ucunu avadanlıqlara qoşun və mötərizənin arxasında silindr gövdəsini gizləyin. Silindr gövdəsinin sabit olması və mövqeyi qorunması lazım olan vəziyyətlər üçün uyğundur.
