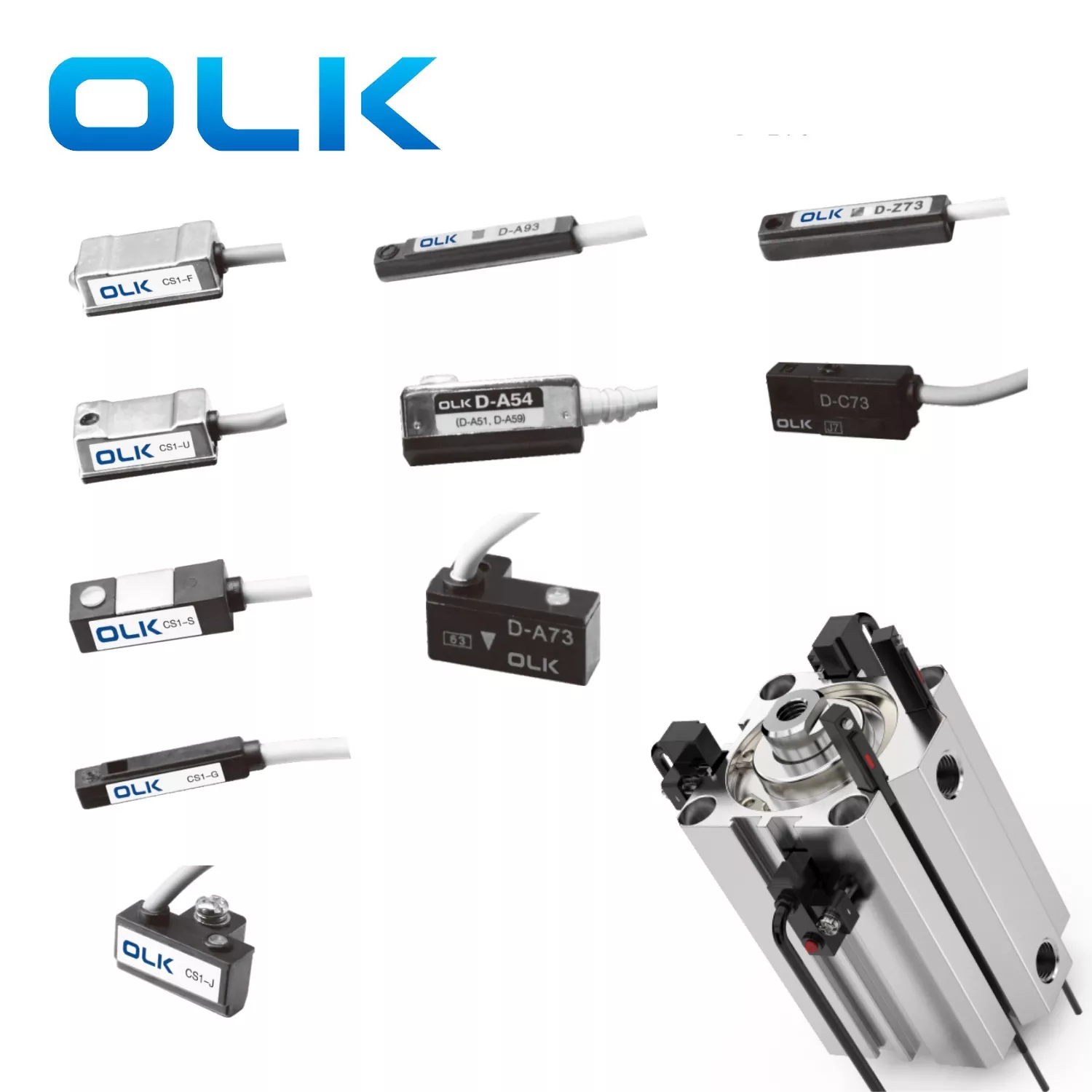

Silindr maqnit açarı, hava silindrli vuruşun mövqeyini aşkar etmək üçün istifadə olunur, maşın idarəetmə klapanları və ya vuruş açarları və vuruşun hər iki ucunda və toqquşma bloklarının sonunda toqquşma bloklarına ehtiyac olmadan, quruluşu və kompakt halında istifadə etməyi asanlaşdırır. Yüksək etibarlılığın, uzun ömürlü, aşağı dəyəri və qısa bir keçid cavab müddəti, buna görə də geniş istifadə edilmişdir.
OLK istifadə edərkən təklif edin, qeyd etmək vacibdir ki, Silindr maqnit açarı güclü maqnit sahələri olan cihazların yaxınlığında quraşdırılmamalıdır. Maqnit açarları ilə təchiz olunmuş iki pnevmatik silindr, paralel olaraq hərəkət edərkən, maqnetik müdaxilənin qarşısını almaq üçün məsafə 40 mm-dən çox olmalıdır. Maqnit açarının mövqeyinin ofset olub olmadığını müntəzəm olaraq yoxlamaq lazımdır.
· Ağıllı hiss
· Maqnetik sabitlik, həssas induksiya
· Quraşdırmaq asandır, silindr vuruşu boyunca istənilən vəziyyətdə quraşdırıla bilər
|
Model |
CS1-F |
CS1-in |
CS1-J |
CS1-S |
CS1-G |
D-A93 |
D-A73 |
D-Z73 |
D-A54 |
|
Tətbiq olunan silindrlər |
SC / mal / ma |
SC / mal / ma |
SDA / TDA / TN |
Pis / mənim |
SDA (yivə) |
Su (smc) |
CQ2B (SMC) |
CXS (SMC) |
|
|
Quraşdırma metodu |
Tie çubuqlar / üzük kəmərləri |
Tie çubuqlar / üzük kəmərləri |
İzləmək |
Ləğv edildi |
İzləmək |
İzləmək |
İzləmək |
İzləmək |
İzləmək |
|
Foto |
|
|
|
|
|
|
|
|
|
|
Silindrli ərizə diaqramı |
|
|
|
|
|
|
|
|
|
|
Kontur ölçüsü diaqramı |
|
|
|
|
|
|
|
|
|
|
Keçid növü |
Spst normal olaraq açılır |
Spst normal olaraq açılır |
Spst normal olaraq açılır |
Spst normal olaraq açılır |
Spst normal olaraq açılır |
Spst normal olaraq açılır |
Spst normal olaraq açılır |
Spst normal olaraq açılır |
Spst normal olaraq açılır |
|
Zümrəmə növü |
Kontaktla qamış açarı |
Kontaktla qamış açarı |
Kontaktla qamış açarı |
Kontaktla qamış açarı |
Kontaktla qamış açarı |
Kontaktla qamış açarı |
Kontaktla qamış açarı |
Kontaktla qamış açarı |
Kontaktla qamış açarı |
|
Əməliyyat gərginliyi |
5-240V DC / AC |
5-240V DC / AC |
5-240V DC / AC |
5-240V DC / AC |
5-240V DC / AC |
5-240V DC / AC |
5-240V DC / AC |
5-240V DC / AC |
5-240V DC / AC |
|
Maksimum keçid cərəyanı |
100MA (maks) |
100MA (maks) |
100MA (maks) |
100MA (maks) |
100MA (maks) |
100MA (maks) |
100MA (maks) |
100MA (maks) |
100MA (maks) |
|
Maksimum əlaqə qabiliyyəti |
10w (max) |
10w (max) |
10w (max) |
10w (max) |
10w (max) |
10w (max) |
10w (max) |
10w (max) |
10w (max) |
|
Daxili enerji istehlakı |
Heç kim |
Heç kim |
Heç kim |
Heç kim |
Heç kim |
Heç kim |
Heç kim |
Heç kim |
Heç kim |
|
Voltaj damcı |
Max 2.5v @ 10ma dc |
Max 2.5v @ 100ma dc |
Max 2.5v @ 100ma dc |
Max 2.5v @ 10ma dc |
Max 2.5v @ 10ma dc |
Max 2.5v @ 40ma dc |
Max 2.5v @ 10ma dc |
Max 2.5v @ 40ma dc |
Max 2.5v @ 40ma dc |
|
Sızma cərəyan |
|
|
|
|
|
Max 10w |
|
Max 10w |
Max 10w |
|
Göstərici işığı |
Qırmızı LED |
Qırmızı LED |
Qırmızı LED |
Qırmızı LED |
Qırmızı LED |
Qırmızı LED |
Qırmızı LED |
Qırmızı LED |
Qırmızı LED |
|
Kabel |
2.8φ, 2c, boz yağlı davamlı pvc |
2.8φ, 2c, boz yağlı davamlı pvc |
2.8φ, 2c, boz yağlı davamlı pvc |
2.8φ, 2c, boz yağlı davamlı pvc |
2.8φ, 2c, boz yağlı davamlı pvc |
2.8φ, 2c, boz yağlı davamlı pvc |
2.8φ, 2c, boz yağlı davamlı pvc |
2.8φ, 2c, boz yağlı davamlı pvc |
2.8φ, 2c, boz yağlı davamlı pvc |
|
Həssaslıq |
|
|
|
|
60 Gauss |
60 Gauss |
60 Gauss |
60 Gauss |
60 Gauss |
|
Maksimum kommutasiya tezliyi |
200hz |
200hz |
200hz |
200hz |
- |
– |
- |
– |
- |
|
İşləmə temperaturu |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
Şok müqavimət |
30 q |
30 q |
30 q |
30 q |
30 q |
30 q |
30 q |
30 q |
30 q |
|
Vibrasiya müqaviməti |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
Qoruma dərəcəsi |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
Qoruyucu dövrə |
Heç kim |
Heç kim |
Heç kim |
Heç kim |
Heç kim |
Heç kim |
Heç kim |
Heç kim |
Heç kim |
|
Model |
Su-10 |
Su-12 |
Su-15 |
Su-16 |
Su-18 |
Tcs1-f |
|
Tətbiq olunan silindrlər |
Su32 |
Su32 / 40/50 |
Onun |
Su80 / 100/12 |
|
Mötərizə |
|
Quraşdırma metodu |
İzləmək |
İzləmək |
İzləmək |
İzləmək |
İzləmək |
Vint |
|
Vahidi |
Pcs |
Pcs |
Pcs |
Pcs |
Pcs |
Pcs |
|
Model |
MA-16 |
MA-20 |
Ma-25 |
Ma-32 |
Ma-40 |
Mal-16 |
Mal-20 |
Mal-25 |
Mal-32 |
Mal-40 |
|
Vahidi |
Pcs |
Pcs |
Pcs |
Pcs |
Pcs |
Pcs |
Pcs |
Pcs |
Pcs |
Pcs |
1: Paslanmayan polad zip əlaqələri ilə etibarlıdır
2: çəkmə çubuğunda sabitdir
3: Quraşdırma yuvasından birbaşa quraşdırın
4: Dəmir Quraşdırma
Maqnit açarları üçün tədbirlər
· Qısa dövrə 2-tel açarları yoxdur.
2 telli maqnit açarları çox aşağı müqavimət göstərir. Onları birbaşa gücə bağlamaq qısa bir dövrə səbəb ola bilər və açarı yandıra bilər.
· Nişan qütbünü yoxlayın.
2-tel açarları düzgün polarite ilə əlaqəli olmalıdır. Tərs edilmiş məftil siqnal işığının yanmamasına səbəb ola bilər.
3 tel açarları da düzgün bir şəkildə simli olmalıdır və ya zədələnə bilər.
· Böyük induktiv yüklərə birbaşa qoşulmayın.
Motors və ya böyük solenoid klapan kimi böyük yüklər cari cari və keçidin məhvinə səbəb ola bilər. Gərginlik və cərəyan sabit və təmiz olduğundan əmin olun.
· Güclü maqnit sahələri və metal fişlərdən çəkinin.
Bunlar həssaslığı azalda və saxta siqnallar və ya uğursuzluğa səbəb ola bilər. Güclü maqnit mühitləri üçün bu istifadə üçün hazırlanmış xüsusi maqnit açarlarından istifadə edin.
The Sarsh mühitlərdə istifadə etməyin.
Sensor başı qatrandan hazırlanmışdır. Çarpma və ya şişməyə səbəb ola biləcək su, kimyəvi və ya dəniz suyundan çəkinin.
· Qayğı ilə idarə.
Maqnit açarları kövrəkdir. Saxlama, nəqliyyat və quraşdırma zamanı təsirlərdən, çəkmə və ya kobud işləmədən çəkinin.
· 2 telli elektron açarlarda sızma cərəyanı.
Bu açarlarda kiçik bir sızma cərəyanı var. Yalan siqnalların qarşısını almaq üçün yükün başlanğıc cərəyanının sızma cərəyanından daha yüksək olduğundan əmin olun. 3 tel açarlarında daha aşağı sızma var və ya heç bir sızma olmayan mexaniki açarlardan istifadə edin.
· Digər xüsusi şərtlər üçün istifadə etməzdən əvvəl məsləhətləşin.
Düzgün istifadədən zərər və ya zərərdən qaçmaq üçün Olk komandası ilə əlaqə saxlayın.
Bir maqnit açarı necə istifadə olunur?
Maqnit açarları siqnalları ötürmək üçün PLC, röleler və digər nəzarətçilərlə birlikdə istifadə edilə bilər.
Maqnit açarları üçün tədbirlər hansılardır?
Maqnit açarlarından istifadə edərkən birbaşa enerji təchizatı qısa dövrə vurmayın.
Əlaqəsiz olmayan maqnit açarı nədir?
Əlaqə olmayan bir maqnit açarı bir əlaqə növündən fərqli işləyir. REED açarları kimi mexaniki hissələr əvəzinə maqnitləri aşkar etmək üçün elektron komponentlərdən istifadə edir. Buna görə də möhkəm bir dövlət və ya elektron maqnit açarı deyilir. Şok və titrəməyə daha yaxşı müqavimət göstərdi və ömrü də davamlıdır.
|
Silindrlər üçün iki mövqe aşkarlama metodunun müqayisəsi |
||
|
Aşkar yol |
|
xarakteristika |
|

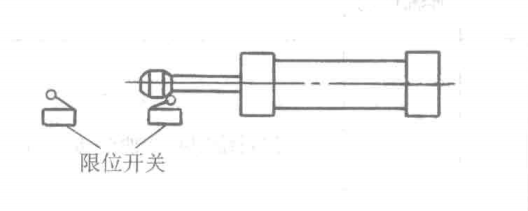

Limit açarı: Limit açarları piston çubuğunun qarşısında toqquşma blokları ilə quraşdırılmışdır. Limit açar növündə, piston çubuğunda toqquşma blokları quraşdırılmışdır və limit açarları və mexaniki idarəetmə istiqaməti kimi, pistonun hərəkət vuruşunu aşkar etmək üçün piston çubuğunun hərəkət vuruşunun hər iki ucunda quraşdırılmışdır. Bu əlaqə açarıdır. |
|
1) Dizayn, quraşdırma, ayırma və texniki xidmətin iş yükü böyükdür. 2) Quraşdırma sahəsi böyükdür 3) dəyəri yüksəkdir. 4) Yanlış istifadə edilərsə, ömrü qısa. 5) maqnit sahələrindən təsirlənmir |
|

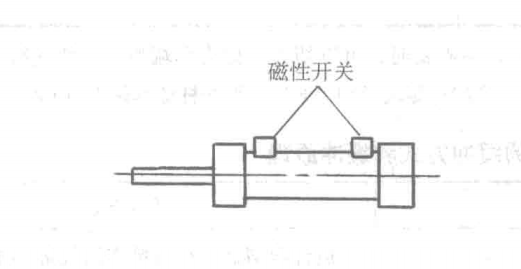

Maqnit açarı: Maqnetik açar növü, hava silindrinin hərəkət vuruşunu aşkar etmək üçün silindr gövdəsi ilə birbaşa müxtəlif mövqelərdə iki maqnit açarını quraşdırmaqdır. Kontakt olmayan bir keçiddir. |
|
1) Dizayn və quraşdırma müddəti çox qənaət etmək, asanlaşmaq asandır 2) Kiçik quraşdırma sahəsi 3) Qiyməti daha az əlavələrlə çox azalır. 4) Yüksək etibarlılığa, uzun ömrü və fəaliyyət mövqelərinin yaxşı təkrarlanması var. Mexanik təsir zədələnməsi problemi yoxdur və güclü toz, su və neft müqavimət imkanlarına malikdir. 5) Elektrikli pnevmatik birgə nəzarət etmək asandır 6) Anti maqnit tədbirləri güclü maqnit sahələrində aparılmalıdır |
