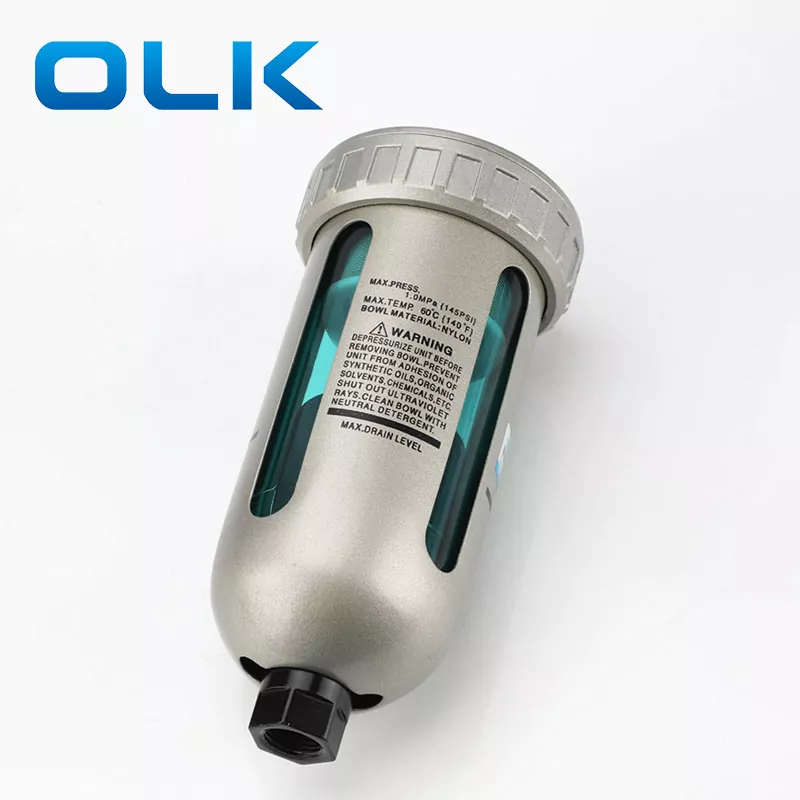

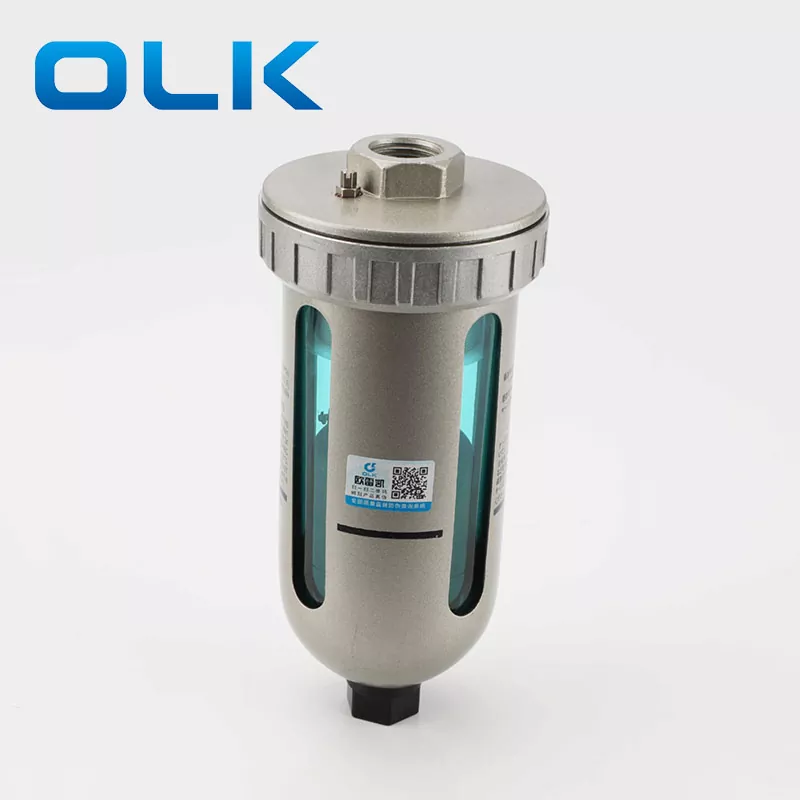

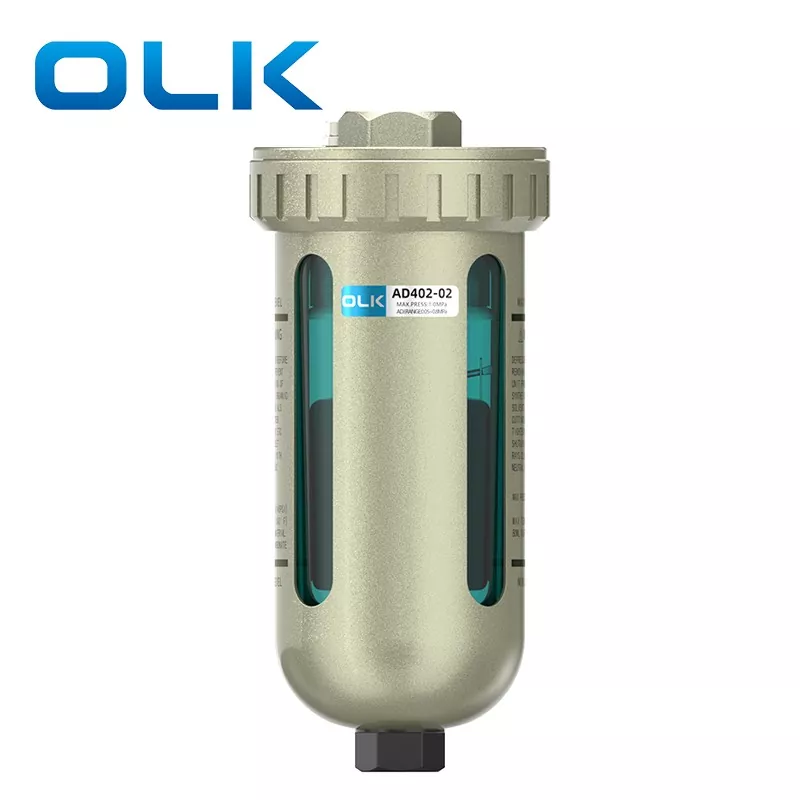

OLKAD402 avtomatik boşaltma klapan əl ilə işləməyə ehtiyac olmadan drenajı avtomatik və etibarlı şəkildə boşaldır. Uzunmüddətli performans üçün toz və korroziyaya davamlı, dayanıqlı kasa qoruyucusu standart olaraq daxil edilmişdir. Səmərəlilik üçün nəzərdə tutulmuşdur, etibarlılıq üçün qurulmuşdur!
1. Qabda təzyiq yoxdur:
Daxili təzyiq olmadıqda, şamandıra öz ağırlığına görə aşağı düşür və kameranın çuxurunu möhürləyir. Piston bir yay tərəfindən aşağı itələnir və drenaj uzanmış bir çuxurdan boşaldıldığı korpusa axır.
2. Kasaya Tətbiq olunan Təzyiq:
Daxili təzyiq 1 MPa-dan çox olduqda, o-halqaya möhürlənənə qədər pistonu qaldıraraq, yay qüvvəsini dəf edir. Bu, qabın içini xaricdən təcrid edir.
3. Drenajın yığılması:
Drenaj yığıldıqca, şamandıra yüksəlir, kamera çuxurunu açır və təzyiqin daxil olmasına imkan verir. Bu təzyiq, yay qüvvəsi ilə birlikdə, pistonu aşağı itələyir, drenaj bələdçisindən drenajı boşaldır.
1: Drenaj borularını quraşdırarkən, daxili diametri 10 millimetrdən və uzunluğu 5 metrdən çox olmayan borulardan istifadə edin. Boruları yuxarıya doğru əyməyin.
2. Kompressorun gücü 3,7 kVt-dan çox olmalıdır
|
YOX. |
NAME |
MATERİAL |
MODEL |
|
1 |
Əsas gövdə |
Alüminium tökmə |
|
|
2 |
O-ring |
NBR |
JIS B2401P-8 |
|
3 |
O-ring |
NBR |
113136 |
|
4 |
cuna |
SUS |
20062 |
|
MODEL |
AD402 |
AD400-04 |
|
Sübut təzyiqi |
1,5 Mpa (15,2 kqf/sm²) |
|
|
maks.işləmə təzyiqi |
1,0 Mpa (10,2 kqf/sm²) |
|
|
əməliyyat təzyiqi |
0,15-1,0 Mpa(1,5-10,2kgf/sm²) |
0,3-1,0 Mpa(3-10,2kgf/sm²) |
|
ətraf mühitin və mayenin temperaturu |
5-60 ℃ |
|
|
port ölçüsü |
G1/2 |
G1/2 |
|
Drenaj boşaltma portunun ölçüsü |
G3/8 |
G1/2 |
|
Çəki (kq) |
0.62 |
0.91 |
