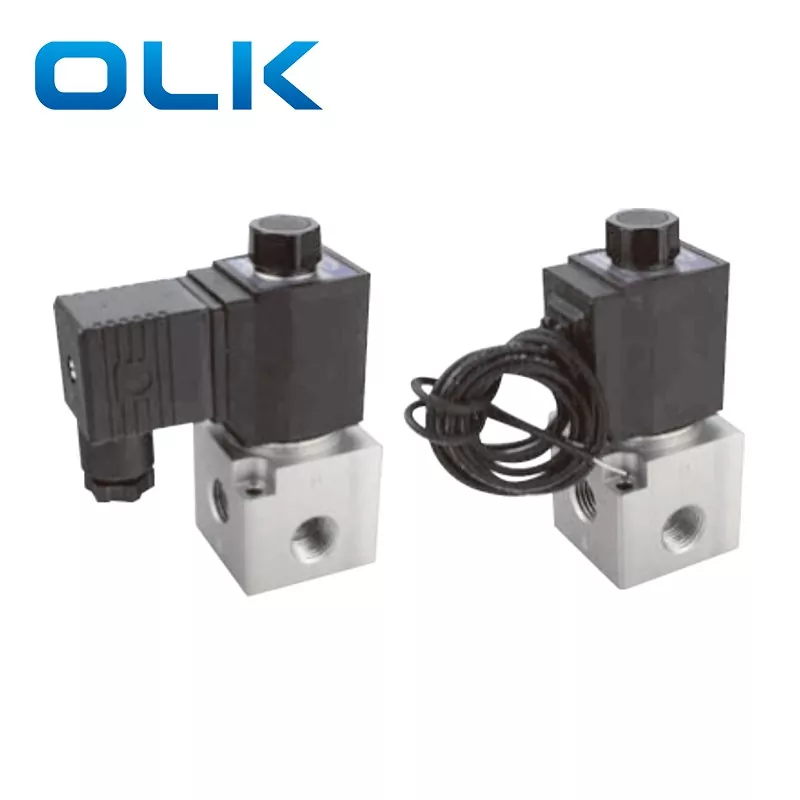

3v3 yüksək axınlı solenoid klapanı, birbaşa hərəkət edən bir dizayn olan 2 mövqedə, 3 tərəfli bir klapan, pilot əməliyyat edilmiş klapanlardan daha sürətli cavab və daha yüksək kommutasiya tezliyini təmin edir. Onun sağlam alüminium ərintisi orqanı yüksək hava axını və daha yüksək təzyiqləri dəstəkləyir və vakuum tətbiqləri ilə də istifadə edilə bilər. Solenoid rulon seçimlərinə DC12V, DC24V, AC110V və ya AC220V, sabit və həssas işləməyi təmin edir.
Bu 3v3 yüksək axın solenoid klapan 3 yol, xüsusən də birlikdə işləyən çox sayda silindr və ya yüksək hava axını tələb edən bir çox silindrlər üçün orta dərəcədə pnevmatik sistemlər üçün uyğundur. Adətən qapalı (NC), normal olaraq açıq (yox) və cüt solenoid konfiqurasiyaları avtomatlaşdırma xətləri, qablaşdırma maşınları, çap avadanlığı və qida emalı maşınları üçün ideal hala gətirir. Onun sürətli və dəqiq cavabı onu 3v2 kimi kiçik klapanlardan fərqləndirir.
Həssas keçid ilə 1.Direct-aktyorluq quruluşu.

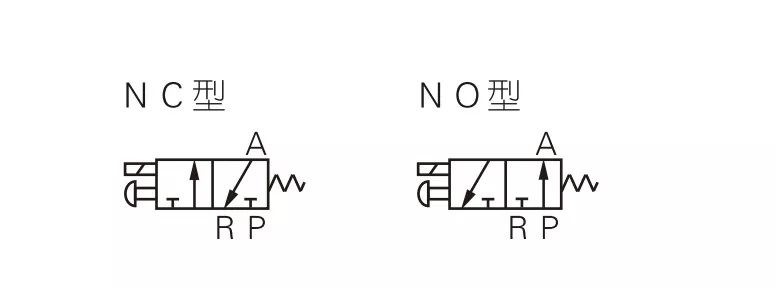

2.Normal olaraq qapalı (NC) və normal olaraq (yox) növləri mövcuddur.
3.Coaksial süpürgə və böyük axın üçün hazırlıq dizaynı.
4.Yutu tələb olunur.
5. Asan quraşdırma və sınaq üçün əl ilə ləğv ilə.
6.Müxtəlif standart gərginlik variantları mövcuddur.
|
Sifariş kodu |
||||||||
|
3v |
3 |
- |
08 |
-Cir |
A |
|
|
|
|
Model |
Kodlaşdırmaq |
|
Port ölçüsü |
Aktyorluq növü |
Standart gərginlik |
Elektrik girişi |
İp növü |
|
|
3v: 2 mövqe 3 yol |
3: 3-lər |
|
08: G1 / 4 |
NC: Normal olaraq bağlandı
|
A: AC220V |
Sübut təzyiqi |
Boş: g
|
|
|
|
|
|
|
Xeyr: normal olaraq açıldı |
B: dc24v |
İ: Xətt növü |
T: npt |
|
|
|
|
|
|
|
C: AC110V |
|
|
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
F: dc12v |
|
|
|
|
Model |
3v3-08 |
|
İşlənmiş mühit |
Hava (40 mkm və ya süzgəcdən süzülür) |
|
Aktyorluq növü |
Birbaşa aktyorluq |
|
Port ölçüsü * |
G1 / 4 |
|
Vəzifə və yol |
2 mövqe 3 yol |
|
Təsirli bir ərazi |
11 mm² (CV = 0.62) |
|
Yağlama |
Tələb olunmur |
|
Əməliyyat təzyiqi aralığı |
0 ~ 0.8 mpa (0 ~ 114 psi) |
|
Sübut təzyiqi |
1.5 mpa (215 psi) |
|
Əməliyyat temperaturu (℃) |
-20 ~ 70 |
|
Bədən materialı |
Alüminium ərintisi |
|
Standart gərginlik |
AC220V AC110 AC24V DC24V DC12V |
|
Gərginlik |
AC: ± 15% DC: ± 10% |
|
Enerji istehlakı |
AC: 10VA DC: 6.5w |
|
Qoruma sinifi |
IP65 (DIN40050) |
|
İzolyasiya dərəcəsi |
0.05 saniyə |
|
Birləşdirən növü |
Din Plug Növü / Xətti Növü |
|
Min.Excitation vaxtı |
0.05 saniyə |
|
Maddə |
3v1-m5 / 3v1-06 |
2v025-06 / 2v025-08 |
3v2-06 / 3v2-08 |
3v3-08 |
|
İşlənmiş mühit |
Hava |
Hava, su, yağ |
Hava |
Hava |
|
İlkin vəziyyət: |
-Cir |
NC / Xeyr |
Yox / nc |
Yox / nc |
|
Aktyasiya növü |
Birbaşa aktyorluq |
Birbaşa aktyorluq |
Birbaşa aktyorluq |
Birbaşa aktyorluq |
|
Port ölçüsü |
M5; g1 / 8 |
G1 / 8; G1 / 4 |
G1 / 8; G1 / 4 |
G1 / 4 |
|
Vəzifə və yol |
3 port 2 mövqeyi |
2 port 2 mövqeyi |
3 port 2 mövqeyi |
3 port 2 mövqeyi |
|
Yağlama |
Tələb olunmur |
Tələb olunmur |
Tələb olunmur |
Tələb olunmur |
|
İşgüzar təzyiq |
0-0.7 mpa |
0-0.7 mpa |
0-0.8 mpa |
0-0.8 mpa |
|
Sübut təzyiqi |
1.2 mpa |
1.5 mpa |
1.2 mpa |
1.2 mpa |
|
Oriftie ölçüsü |
φ1,2 mm |
φ2,5 mm |
Φ3.2 mm / φ3.4 mm |
Φ11 mm (böyük hava axını) |
S: 3v2 və 3v3 solenoid klapan arasında əsas nə var?
A: 3v2: Orta axın, kiçik pnevmatik idarəetmə sistemi üçün kostyum
3v3: Yüksək axın, çox sayda silindr və ya yüksək axın tətbiqləri üçün kostyum.
Quruluş fərqi: 3v3 daha böyük bir bədənə malikdir və daha yüksək təzyiq və axını idarə edə bilər.
S: 3v3 solenoid klapan orifice ölçüsü nədir?
A: 3v3-08 klapan orifice ölçüsü 11 mm-dir
S: Olk 3v3 hansı məhsullar dəyişə bilər?
A: OLK 3v3 AIRTAC 3v3 seriyalı Solenoid klapanlarını eyni funksiyaya və oxşar xüsusiyyətləri ilə əvəz edə bilər.
