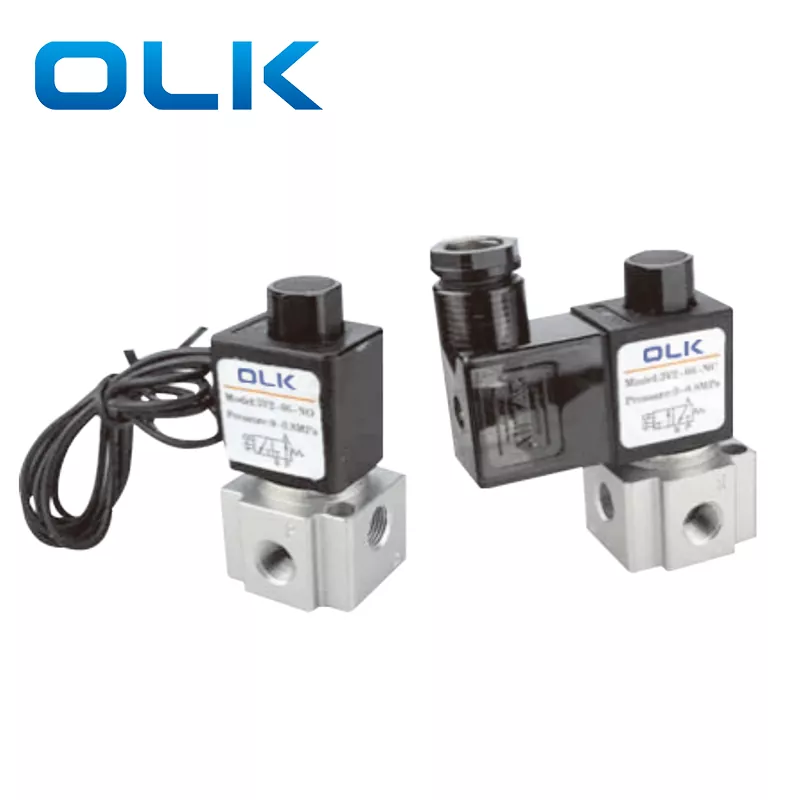

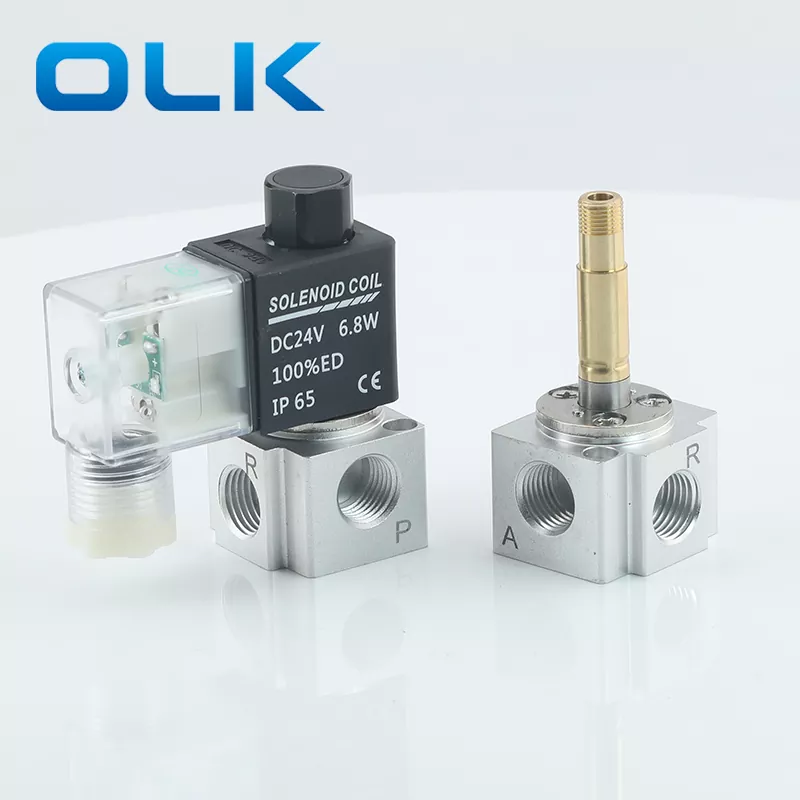

3v2 solenoid klapanı kiçik, yüngül və quraşdırmaq asandır. Bədəni pas və zədələnən güclü alüminiumdan hazırlanmışdır. Valve, DC12V, DC24V, AC110V və ya AC220V gücü üçün seçimləri olan etibarlı solenoid bobin istifadə edir.
Bu OLK markası 3v2 solenoid klapanı orta axınlı hava nəzarəti üçün yaxşı işləyir. Tez açar, kiçik gücdən istifadə edir və uzun müddət davam edir. Adətən bağlana bilər (NC), normal olaraq (yox) və ya cüt solenoid. Tez-tez avtomatlaşdırma xətlərində, qablaşdırma maşınlarında, çap maşınlarında və qida maşınlarında istifadə olunur. Onun kiçik ölçüsü onu sıx boşluqlar üçün mükəmməl edir.
Həssas keçid ilə 1.Direct-aktyorluq quruluşu.

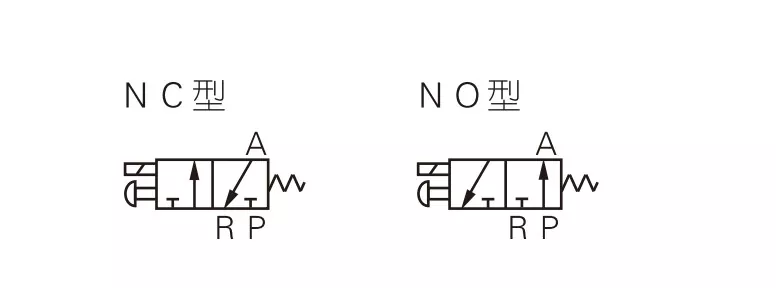

2.Normal olaraq qapalı (NC) və normal olaraq (yox) növləri mövcuddur.
3.Coaksial süpürgə və böyük axın üçün hazırlıq dizaynı.
4.Yutu tələb olunur.
5. Asan quraşdırma və sınaq üçün əl ilə ləğv ilə.
6.Müxtəlif standart gərginlik variantları mövcuddur.
|
Sifariş kodu |
||||||||
|
3v |
2 |
- |
08 |
-Cir |
A |
|
|
|
|
Model |
Kodlaşdırmaq |
|
Port ölçüsü |
Aktyorluq növü |
Standart gərginlik |
Elektrik girişi |
İp növü |
|
|
3v: 2 mövqe 3 yol |
2: 2 seriyası |
|
06: G1 / 8 |
NC: Normal olaraq bağlandı |
A: AC220V |
Sübut təzyiqi |
Boş: g |
|
|
|
|
|
08: G1 / 4 |
Xeyr: normal olaraq açıldı |
B: dc24v |
İ: Xətt növü |
T: npt |
|
|
|
|
|
|
|
C: AC110V |
|
|
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
F: dc12v |
|
|
|
|
Model |
3v206 |
3v208 |
|
İşlənmiş mühit |
Hava (40 mkm və ya süzgəcdən süzülür) |
Hava (40 mkm və ya süzgəcdən süzülür) |
|
Aktyorluq növü |
Birbaşa aktyorluq |
|
|
Port ölçüsü |
G1 / 8 |
G1 / 4 |
|
Vəzifə və yol |
2 mövqe 3 yol |
|
|
Təsirli bir ərazi |
3.2 mm² (CV = 0.18) |
3.4 mm² (CV = 0.19) |
|
Yağlama |
Tələb olunmur |
|
|
Əməliyyat təzyiqi aralığı |
0 ~ 0.8 mpa (0 ~ 114 psi) |
|
|
Sübut təzyiqi |
1.5 mpa (215 psi) |
|
|
Əməliyyat temperaturu (℃) |
-20 ~ 70 |
|
|
Bədən materialı |
Alüminium ərintisi |
|
|
Standart gərginlik |
AC220V AC110 AC24V DC24V DC12V |
|
Gərginlik |
AC: ± 15% DC: ± 10% |
|
Enerji istehlakı |
AC: 7VA DC: 7.0w |
|
Qoruma sinifi |
IP65 (DIN40050) |
|
İzolyasiya dərəcəsi |
0.05 saniyə |
|
Birləşdirən növü |
Din Plug Növü / Xətti Növü |
|
Min.Excitation vaxtı |
0.05 saniyə |
|
Hə |
Ad |
|
1 |
Sayğac |
|
2 |
Spacer qolu |
|
3 |
Əsas məclis |
|
4 |
Bahar |
|
5 |
Bədən |
|
6 |
Cığır |
|
7 |
Solenoid montajı |
|
8 |
Sıçrayış |
|
9 |
Rulon |
|
10 |
Hərəkətli dəmir nüvəsi |
|
11 |
Süzgəc |
|
12 |
Sabit qoz |
|
13 |
Dərslik düyməsi |
|
14 |
Terminal |
|
15 |
Terminal kaskası |
|
Maddə |
3v1-m5 / 3v1-06 |
2v025-06 / 2v025-08 |
3v2-06 / 3v2-08 |
3v3-08 |
|
İşlənmiş mühit |
Hava |
Hava, su, yağ |
Hava |
Hava |
|
İlkin vəziyyət: |
-Cir |
NC / Xeyr |
Yox / nc |
Yox / nc |
|
Aktyasiya növü |
Birbaşa aktyorluq |
Birbaşa aktyorluq |
Birbaşa aktyorluq |
Birbaşa aktyorluq |
|
Port ölçüsü |
M5; g1 / 8 |
G1 / 8; G1 / 4 |
G1 / 8; G1 / 4 |
G1 / 4 |
|
Vəzifə və yol |
3 port 2 mövqeyi |
2 port 2 mövqeyi |
3 port 2 mövqeyi |
3 port 2 mövqeyi |
|
Yağlama |
Tələb olunmur |
Tələb olunmur |
Tələb olunmur |
Tələb olunmur |
|
İşgüzar təzyiq |
0-0.7 mpa |
0-0.7 mpa |
0-0.8 mpa |
0-0.8 mpa |
|
Sübut təzyiqi |
1.2 mpa |
1.5 mpa |
1.2 mpa |
1.2 mpa |
|
Oriftie ölçüsü |
φ1,2 mm |
φ2,5 mm |
Φ3.2 mm / φ3.4 mm |
Φ11 mm (böyük hava axını) |
S: 3v2 və 3v3 solenoid klapan arasında əsas nə var?
A: 3v2: Orta axın, kiçik pnevmatik idarəetmə sistemi üçün kostyum
3v3: Yüksək axın, çox sayda silindr və ya yüksək axın tətbiqləri üçün kostyum.
Quruluş fərqi: 3v3 daha böyük bir bədənə malikdir və daha yüksək təzyiq və axını idarə edə bilər.
S: 3v2 solenoid klapan orifice ölçüsü nədir?
A: 3v2-06 klapan orifice ölçüsü 3.2mm; 3v2-06 klapan orifice ölçüsü 3.4mm
S: Olk 3v2 hansı məhsullar dəyişdirə bilər?
A: OLK 3v2 AIRTAC 3v2 seriyasını eyni funksiyası və oxşar xüsusiyyətləri ilə əvəz edə bilər.
