3V 4V manifold klapan

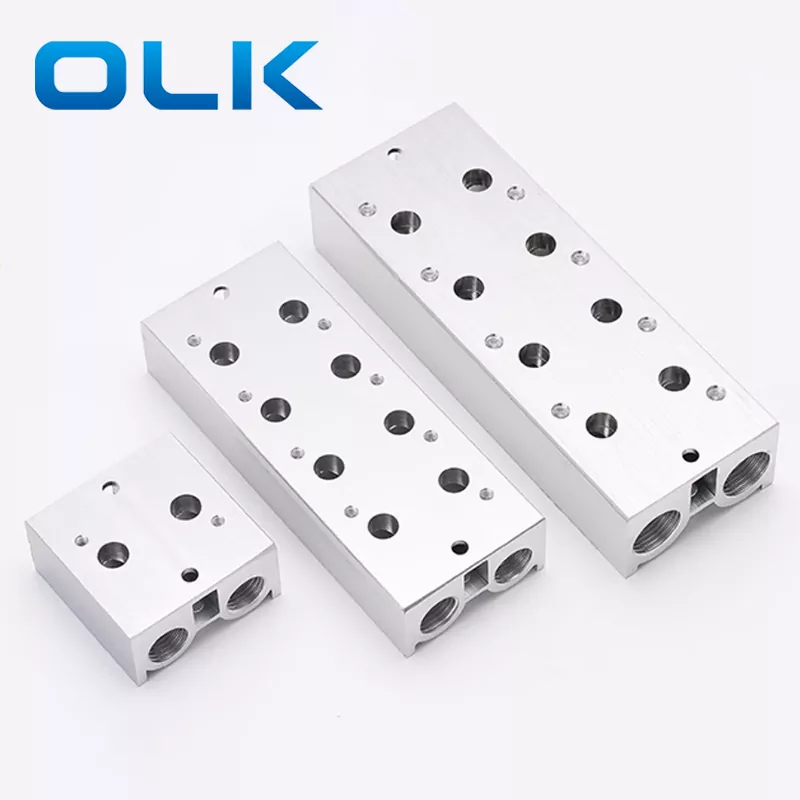

Bir 3V və ya 4V pnevmatik solenoid klapandırsa, vahid valve tipindən əlavə, bir çox solenoid klapan da edə bilərik. Buna 3v 4v manifold klape və ya solenoid valve bazası Busbar adlanır.

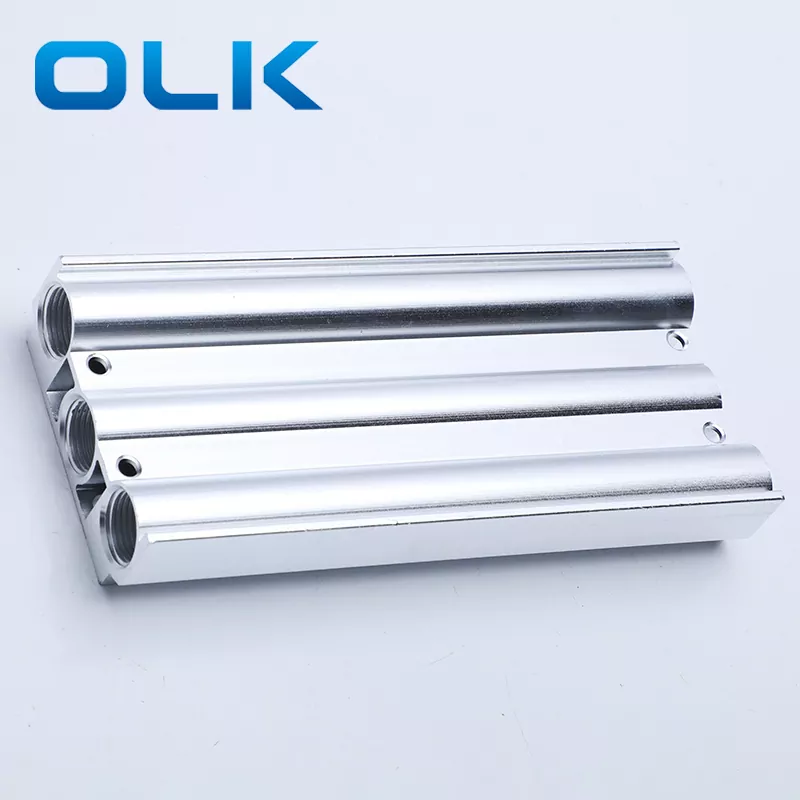

3V 4V Manifold klapanı bir çox hava yolları olan bir boşqabdır. Kompakt dizaynı var. Solenoid Valve Base Busbar bir manifoldda 2-dən 20-dək pnevmatik solenoid klapan quraşdıra bilər. Ancaq manifolddakı mövqelərin sayı dəyişdirilə bilməz.

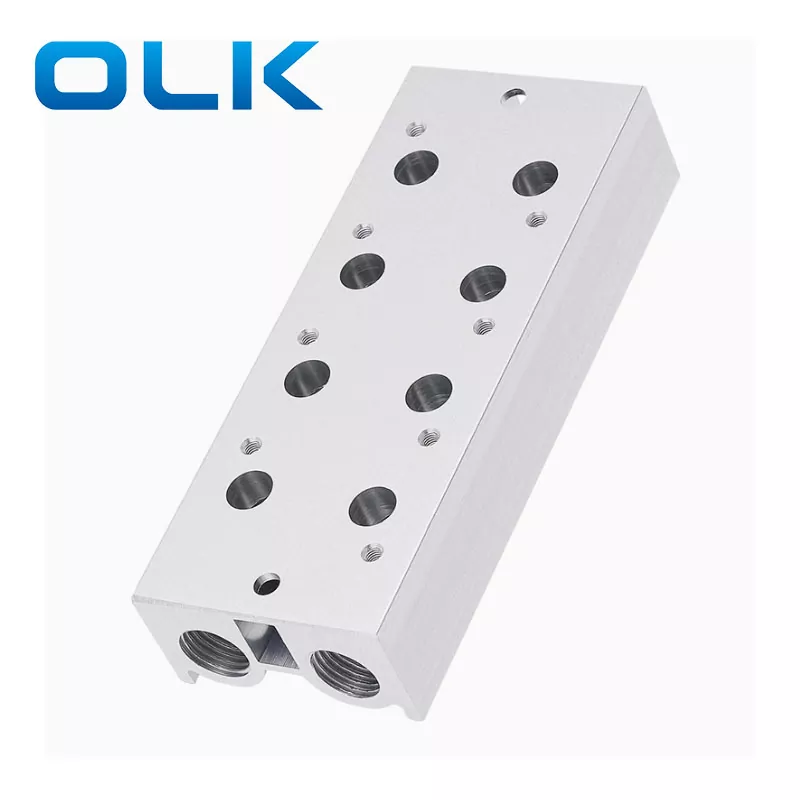

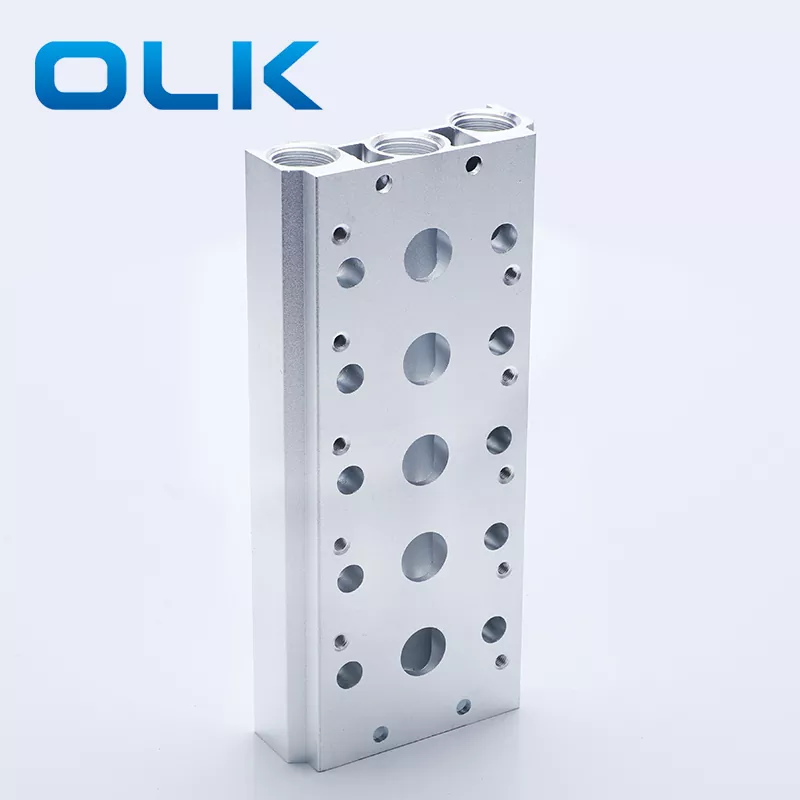

Manifolddakı bütün pnevmatik solenoid klapanları eyni hava təchizatı portu (p portu) və egzoz portu (r port) paylaşır. 3V manifold klapan üçün bir hava girişi və sol tərəfdə bir hava çıxışı var. İki fiş sağ tərəfə quraşdırılmışdır. 4V manifold klapan üçün, hər iki tərəfdə (sol tərəfdə) orta və iki hava qurğusunda bir hava girişi var. Üç fiş sağ tərəfə quraşdırılmışdır.

Egzoz limanında bir səsboğucu və ya bir fiş quraşdıra bilərik. Bir səsboğucu istifadə edərkən kiçik dəliklərin bloklanmadığına əmin olmalıyıq.

3V / 4V Manifold Solenoid Vana Məhsul xüsusiyyətləri:

1. Bu, bir vahid idarəetmə klapanlarını bir klapan qrupuna birləşdirə, yer və xərclərə qənaət edə bilər.

2. Bu, bir yerləşdirilmiş suqəbuledici, egzoz və məftillərə malikdir, arızalar tapmağı asanlaşdırır.

3. Birləşmədə çevikdir və güclü genişlənməyə imkan verir, özbaşına birləşməyə imkan verir və ya istiqamətli idarəetmə klapanlarının sayının genişləndirilməsinə imkan verir

DİQQƏT:

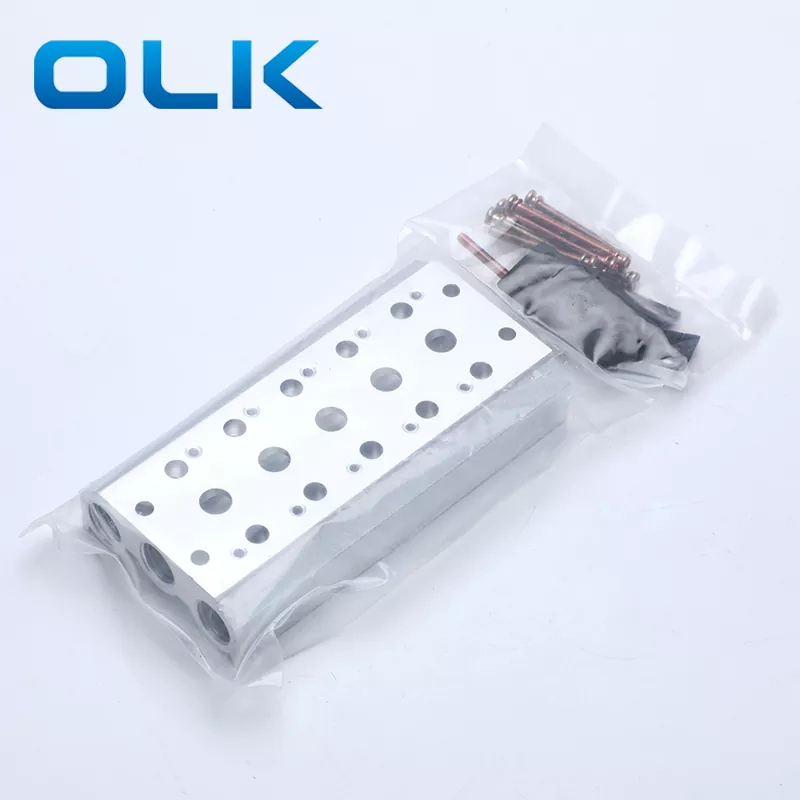

1.3v-manifold solenoid klapan dəstləri manifold, möhür və vida ehtiva edir;

2.3v solenoid valve manifold boş boşqab dəstləri boş boşqab və vida ehtiva edir.

3. Contanı pnevmatik solenoid klapanı və klapan plitəsi arasındakı yerləri, hava sızmasının qarşısını almaq üçün çıxan tərəfi aşağıya doğru baxılmalıdır.

Suallar:

1. Solenoid klapan qruplarında boş plitələrin funksiyası nədir?

Möhür istifadə olunmamış mövqelər: Boş boşqab, Hava sızmasının və toz və ya dağıntıların hələyinin qarşısını alan və ya zibil qutusunun qarşısını alan valve manifoldunda qorunan mövqeləri əhatə etmək üçün istifadə olunur. Boş boşqab, bütün manifollunu dəyişdirərək, təmir xərclərini azaltmağa ehtiyac duymadan asan gələcək genişlənmə və ya yenidən konfiqurasiya imkan verir.

2. 3V 4V manifold klapanının hansı boru kəməri növləri

Tək bir pnevmatik klapan və ya solenoid valve bazası Busbar, xarici borular ilə iki növ boru kəməri var: birbaşa boru kəməri və baza boru kəməri.
