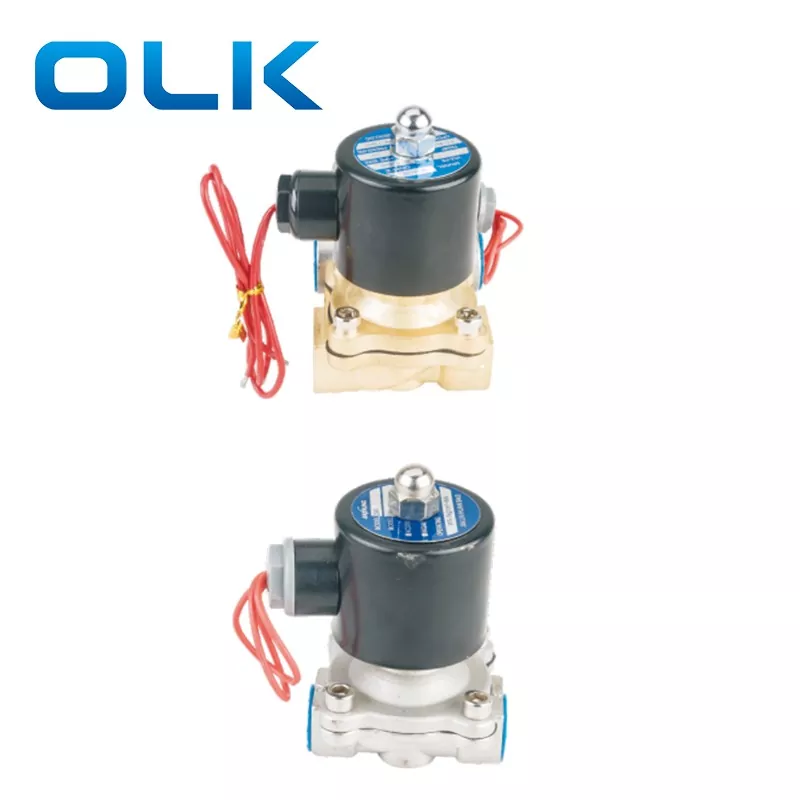

2W 2 tərəfli pnevmatik solenoid klapan normal olaraq qapalı solenoid klapan, dəqiq işlənmiş bir valf gövdəsi, yüksək performanslı bir kobud, paslanmayan polad pilləkən və etibarlı mühürleme komponentləri ilə inşa edilmiş birbaşa aktyor dizaynı təqdim edir. Bu seriyaya iki axın növü var: standart sistemlər üçün kiçik bir axın modeli və yüksək tutumlu maye nəzarət üçün böyük axın modeli.
2W maye idarəetmə klapanı pirinç və paslanmayan polad materiallarda mövcuddur. Pirinç modelləri ümumi su və hava tətbiqləri üçün idealdır, paslanmayan poladdan hazırlanmış versiyalar daha çox tələb olunan sənaye mühiti üçün inkişaf etmiş korroziyaya qarşı müqavimət təklif edir.
Geniş tətbiqetmə və yüksək əməliyyat təhlükəsizliyi ilə, 2W valve, müxtəlif pnevmatik və maye nəzarət qurğuları arasında sabit və rahat performans təmin edən, timers və ya nəzarət alətləri və ya nəzarət alətləri ilə xarici maye nəzarət, axın tənzimlənməsi və ümumi su-hava maye sistemləri üçün istifadə olunur.
Medialar, qazlar və yüngül yağlar (≤20cst) kimi mediaya nəzarət etmək üçün uyğundur, bu klapan, sıfır təzyiqin açılması, yüksək axıcılıq qabiliyyəti və əla etibarlılığı olan birbaşa fəaliyyət göstərən bir quruluşa malikdir. Vana gövdəsi pirinçdən hazırlanmışdır (isti saxta). Bu seriya, nəzarət tələblərinə görə uyğun birini seçməyə imkan verən birdən çox növ təklif edir.
İdarəetmə sxemini dizayn edərkən, mümkün olduqda normal bağlı (NC) tipinə üstünlük verin. Solenoid qapağının daha uzun müddət açıq qalması və daha qısa bir müddət üçün açıq olması lazımdırsa, normal olaraq (yox) növünə üstünlük verin.
Maye çirkləri ehtiva edirsə, klapan qarşısında bir filtr (mesh 260 ölçüsü) quraşdırılmalıdır.
Valve orqanındakı işarələnmiş istiqamət orta axın istiqaməti ilə uyğun olmalıdır
Simvol:
① Kiçik orifice ölçüsü - 2W seriyası model kodu (1.2mm-4mm)
|
Sifariş kodu |
|||||
|
2-ci |
025 |
- |
08 |
AC110V |
E |
|
Model |
Orifice Ölçüsü (mm) |
|
Port ölçüsü |
Gərginlik |
Bədən materialı |
|
② Böyük Orifice Ölçüsü - 2W seriyası model kodu (16MM-50MM) |
012: 1.2mm |
|
M4: m4x0.7 |
Dc12 |
Boş: nbr |
|
2-ni: 2-mövqeyi 2-Yollu, birbaşa aktyorluq (yüksək təzyiqli növ) |
020: 2mm |
|
06: 1/8 |
DC24 |
E: epdm (buxar üçün) |
|
2S: paslanmayan poladdan 2-mövqe 2-yol, birbaşa aktyorluq |
025: 2.5mm |
|
08: 1/4 |
AC24V 50HZ / 60Hz |
V: Söz (yüksək temteratur və vakuum üçün) |
|
2Sh: paslanmayan poladdan 2-mövqe 2-yolu, birbaşa aktyorluq (yüksək təzyiq növü) |
040: 4mm |
|
10: 3/8 |
AC110V 50HZ / 60Hz |
|
|
|
|
|
|
AC220V 50HZ / 60Hz |
|
|
|
|
|
|
AC380V 50HZ / 60Hz |
|
② Böyük Orifice Ölçüsü - 2W seriyası model kodu (16MM-50MM)
|
Sifariş kodu |
|||||
|
2-ci |
025 |
- |
08 |
AC110V |
E |
|
Model |
Orifice Ölçüsü (mm) |
|
Port ölçüsü |
Gərginlik |
Bədən materialı |
|
② Böyük Orifice Ölçüsü - 2W seriyası model kodu (16MM-50MM) |
160: 16 mm |
|
10: 3/8 |
Dc12 |
Boş: nbr |
|
2S: paslanmayan poladdan 2-mövqe 2-yol, birbaşa aktyorluq |
350: 35 mm |
|
15: 1/2 |
DC24 |
V: Söz (yüksək temteratur və vakuum üçün) |
|
|
250: 25 mm |
|
20: 3/4 |
AC24V 50HZ / 60Hz |
|
|
|
160: 16 mm |
|
25: 1 '' |
AC110V 50HZ / 60Hz |
|
|
|
400: 40 mm |
|
35: 1-1/4 '' |
AC220V 50HZ / 60Hz |
|
|
|
500: 50 mm |
|
40: 1-1.2 '' |
AC380V 50HZ / 60Hz |
|
|
|
|
|
50: 2 '' |
|
|
|
Model |
50: 2 '' |
2W025-08 |
2W040-10 |
2Wh012-06 |
2Wh012-08 |
2Wh020-10 |
|
Alternativ model |
2S025-06 |
2s025-08 |
2S040-16 |
2Sh012-06 |
Quruluş |
2Sh020-10 |
|
Media |
Hava, su, yağ, qaz |
Hava, su, yağ |
||||
|
Əməliyyat növü |
Birbaşa aktyorluq |
|||||
|
Quruluş |
Normal bağlıdır |
|||||
|
Orifice diametri (φmm) |
2.5 mm |
4mm |
12 mm |
2 mm |
||
|
CV dəyəri |
0.23 |
0.50 |
0.05 |
0.15 |
||
|
Port ölçüsü |
1/8 " |
1/4 " |
3/8 " |
1/8 " |
1/4 " |
3/8 " |
|
Maye özlülük |
≤20cst |
|||||
|
Əməliyyat təzyiqi aralığı |
0 ~ 0.7mpa |
0 ~ 0.20mpa |
||||
|
Sübut təzyiqi |
1.0MPA |
3.5MPA |
||||
|
İşləmə temperaturu |
-5 ~ 80 ℃ |
|||||
|
Gərginlik |
± 10% |
|||||
|
Bədən materialı |
2w mis 2s paslanmayan polad |
|||||
|
Möhür materialı |
Nbp, epdm və ya viton |
|||||
|
Model |
2w160-10 |
2W160-15 |
2w500-50 |
2w250-25 |
2w350-35 |
2w400-40 |
2w500-50 |
|
Alternativ model |
2w500-50 |
2s160-15 |
2s200-20 |
2s250-25 |
2s350-35 |
2s400-40 |
2s500-50 |
|
Media |
Hava, su, yağ, qaz |
Hava, su, yağ |
|||||
|
Əməliyyat növü |
Birbaşa aktyorluq |
||||||
|
Quruluş |
Normal bağlıdır |
||||||
|
Orifice diametri (φmm) |
16 mm |
20 mm |
25 mm |
35 mm |
40 mm |
50 mm |
|
|
CV dəyəri |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
|
|
Port ölçüsü |
3/8 " |
1/2 " |
3/4 " |
1 " |
1 1/4 " |
1 1/2 " |
2 " |
|
Maye özlülük |
≤20cst |
||||||
|
Əməliyyat təzyiqi aralığı |
Hava 0 ~ 0.7mpa; Su 0 ~ 0.5MPA; Yağ 0 ~ 0.5mpa |
||||||
|
Sübut təzyiqi |
1.0MPA |
||||||
|
İşləmə temperaturu |
-5 ~ 80 ℃ |
||||||
|
Gərginlik |
± 10% |
||||||
|
Bədən materialı |
2w mis 2s paslanmayan polad |
||||||
|
Möhür materialı |
Nbp, epdm və ya viton |
||||||
2W 2 tərəfli pnevmatik solenoid klapanı nədir və onun funksiyası nədir?

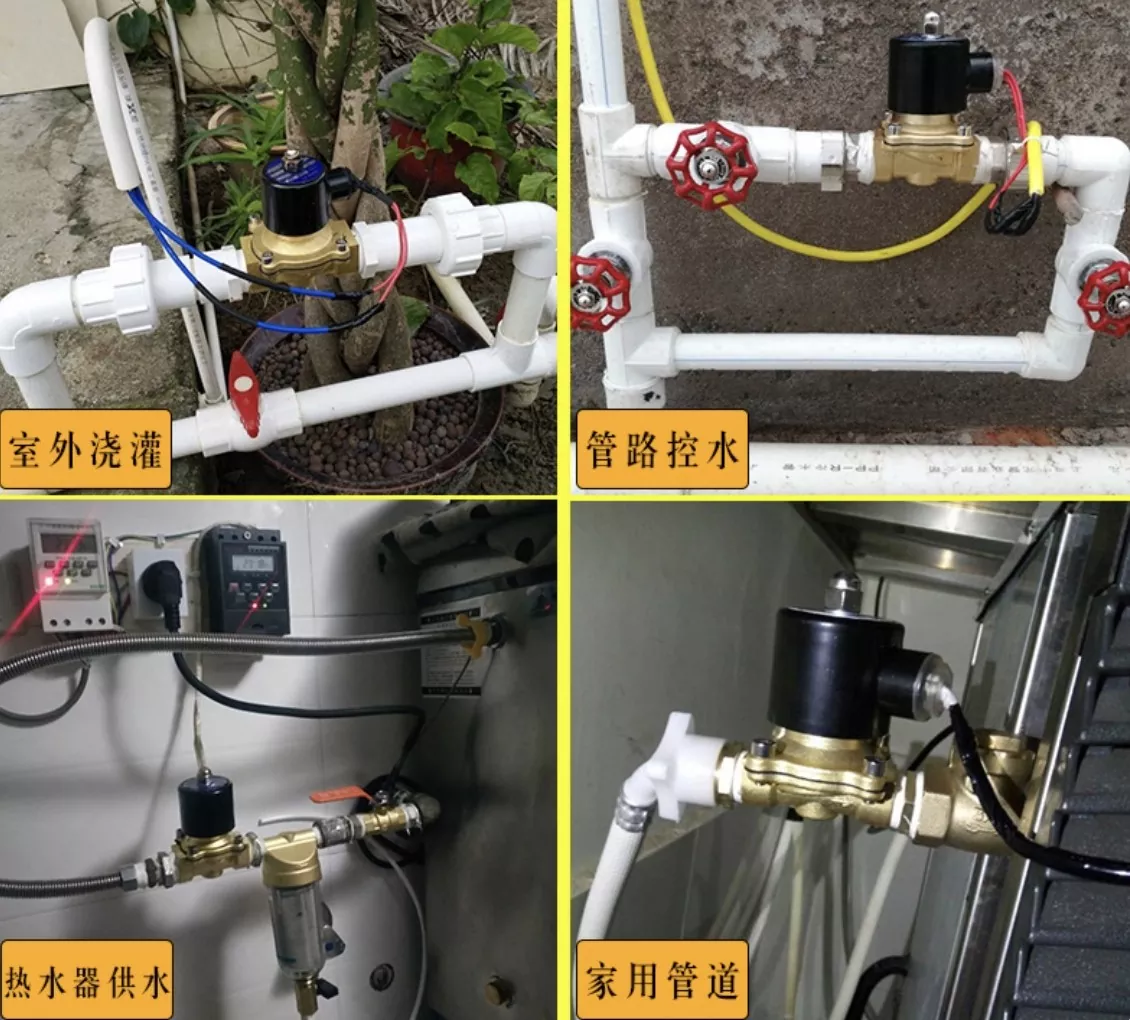

Planlı su və söndürülməsi üçün bir taymer ilə istifadə edilə bilər. Həm də avtomatik olaraq su bitkiləri və s.
Bu (2W valve) bağı damcı suvarma üçün istifadə edilə bilərmi?
Bəli, istifadə edilə bilər.
2W 2 tərəfli pnevmatik solenoid klapan məhsulları xarakterikdir
Üfüqi şəkildə quraşdırılmalıdır.
2W 2 tərəfli pnevmatik solenoid klapanı nədir və onun funksiyası nədir?
Arka axını olmayacaq.
2W 2 tərəfli pnevmatik solenoid klapanını necə quraşdırmaq olar?
Üfüqi şəkildə quraşdırın. Göstərilən axın istiqamətinə (→ axın istiqaməti) görə giriş və çıxışı birləşdirin.
