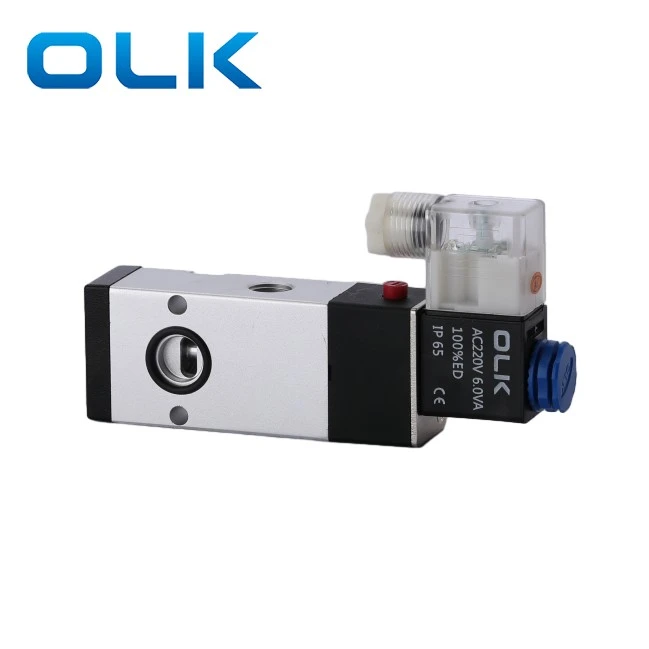

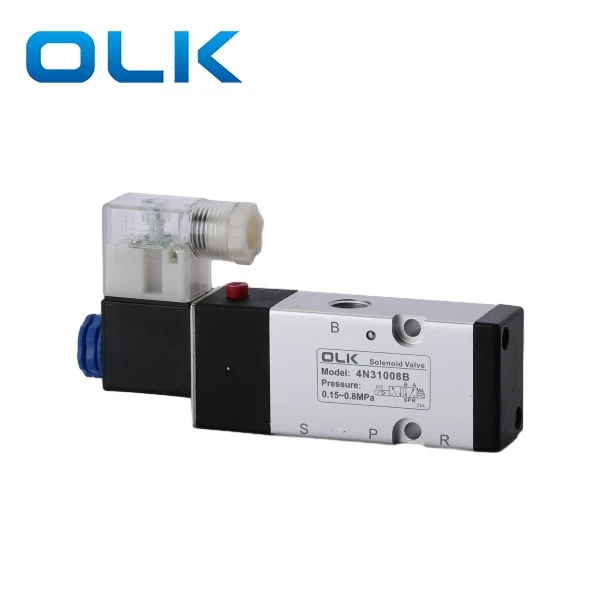

5 yol 4n310-08 nömrəli solenoid klapan

Olk 2Pozion 5 Way 4N310-08 nömrəli solenoid klapan ipi G1 / 4 port ölçüsüdir

5 Way 4N310-08, yüksək tezlikli keçid ssenarisi üçün uyğun olan alət-sıxma silindr sistemi üçün xüsusi olaraq, CNC dəzgahları və emal mərkəzləri kimi avtomatlaşdırma avadanlıqlarına həsr edilmişdir.

5 Way 4N310-08 nömrəli solenoid klapan məhsul xüsusiyyətləri:

Bıçaq silindrli / sıxma silindr üçün xüsusi dizayn

Arxa, kompakt quruluşun havası

İsteğe bağlı gərginlik: AC220V / DC24V

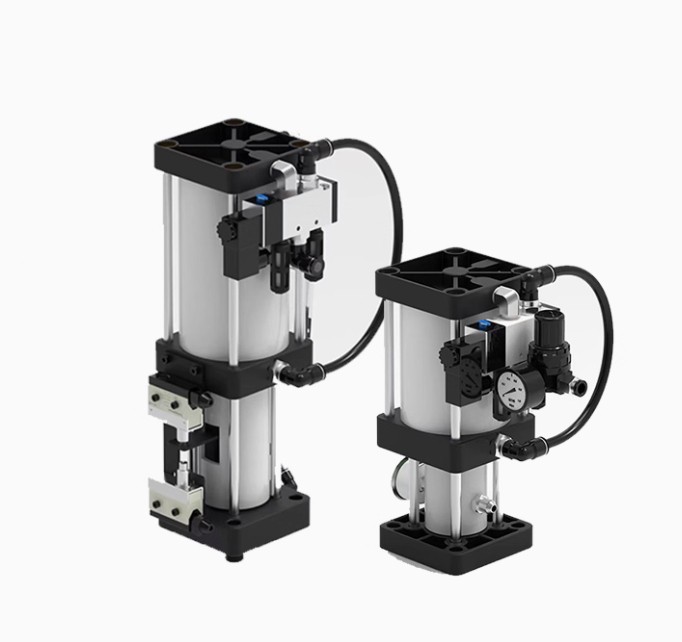

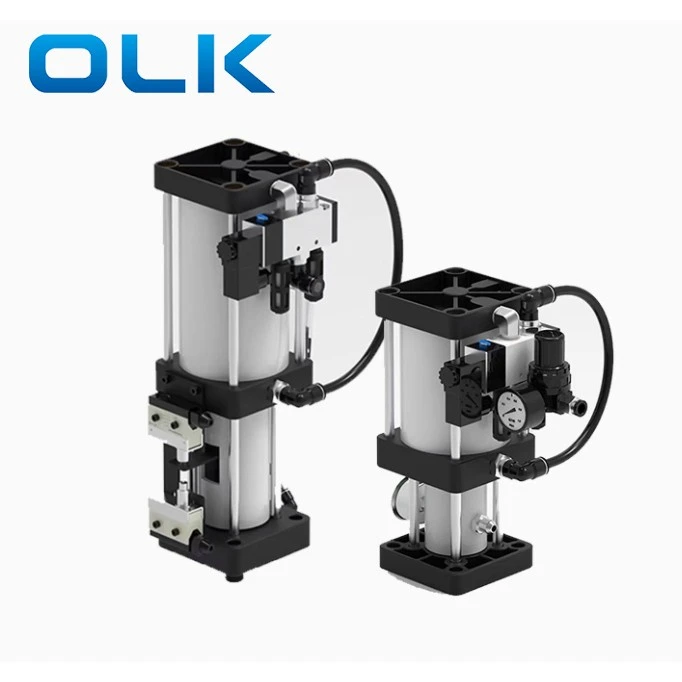

Vasitə buraxma silindr (TRC) Baxış

Alət buraxma silindr, alətləri buraxmaq üçün CNC maşın mili üçün xüsusi istifadə olunur. Bu silindr, kiçik bir hava təzyiqində bərabər təzyiq ötürülməsi prinsipindən istifadə edir.

Alət buraxma Silindr Quraşdırma Qeydləri

Şaquli mililər üçün silindrini bir mötərizə ilə düzəldin və mili qutusundan şaquli şəkildə quraşdırın.

Üfüqi mili üçün, yağ stəkanını silindr gövdəsindən şaquli və daha yüksək saxlayın.

Neft kuboku havanın silindrdən qaçmasına icazə vermək üçün üzləşməlidir.

Alət buraxma silindr quraşdırma addımları

Maşın gücünü (panel və kabinet) və hava təchizatı söndürün.

Mili qutu örtüyünü çıxarın. Solenoid klapanından hava borularını ayırın.

Solenoid rulonundakı plastik qozu açın (düzgün qeyd olunmasa, telləri çıxarmayın).

Telləri yuxarı və alt hədd açarlarından ayırın (diqqətlə işarələyin).

Köhnə silindrini çıxarın.

Yeni silindr quraşdırın və vintlərlə düzəldin.

Telləri və hava borularını yenidən birləşdirin. Əmin olun:

Üst limit açarı basıldı.

Alt limiti açarı düzgün tənzimlənir (alət jurnalı olan maşınlar üçün bu, təhlükəsizlik üçün vacibdir).

Quraşdırıldıqdan sonra bir vasitə ilə test edin. Alət buraxılışını yoxlayın və sıxac. Bir vasitə jurnalı olan maşınlar üçün test alət dəyişikliyi.

Alət buraxma silindr istifadəsi tədbirləri

· Silindr şaquli və ya üfüqi şəkildə quraşdırıla bilər. Üfüqi üçün, yağ kuboku üzləşməlidir.

· Hava təchizatı təmiz və quru olmalıdır, ən azı 6 kq / sm² təzyiq olmalıdır.

· Kubokda neft səviyyəsi: minimum 1/5, maksimum 4/5.

· Quraşdırma zamanı 4n310 solenoid gərginlik və hava təzyiqini yoxlayın.

Faq

4n310 nə üçün istifadə olunur?

4n310 alət azad silindr üçün istifadə olunur.

AC vs DC Coil?

AC məişət gücü üçündür; DC birbaşa cərəyandır.

Bağlantı çuxurunun altındakı düymə nədir?

Egzoz limanını əl ilə dəyişdirir.

Quraşdırma tövsiyələri?

Kirin hava dövrəsinə girməməsi üçün borular və əlaqələri təmizləyin.

4n310-08 port ölçüsü nədir?

Giriş, çıxış, egzan: G1 / 4 ip; Yan işlənmiş çuxur diametri: 19 mm.
