Brand:
OLKSeries:
3AInitial State:
NO,NCPort size:
M5,G1/8,G1/4,G3/8,G1/2Position:

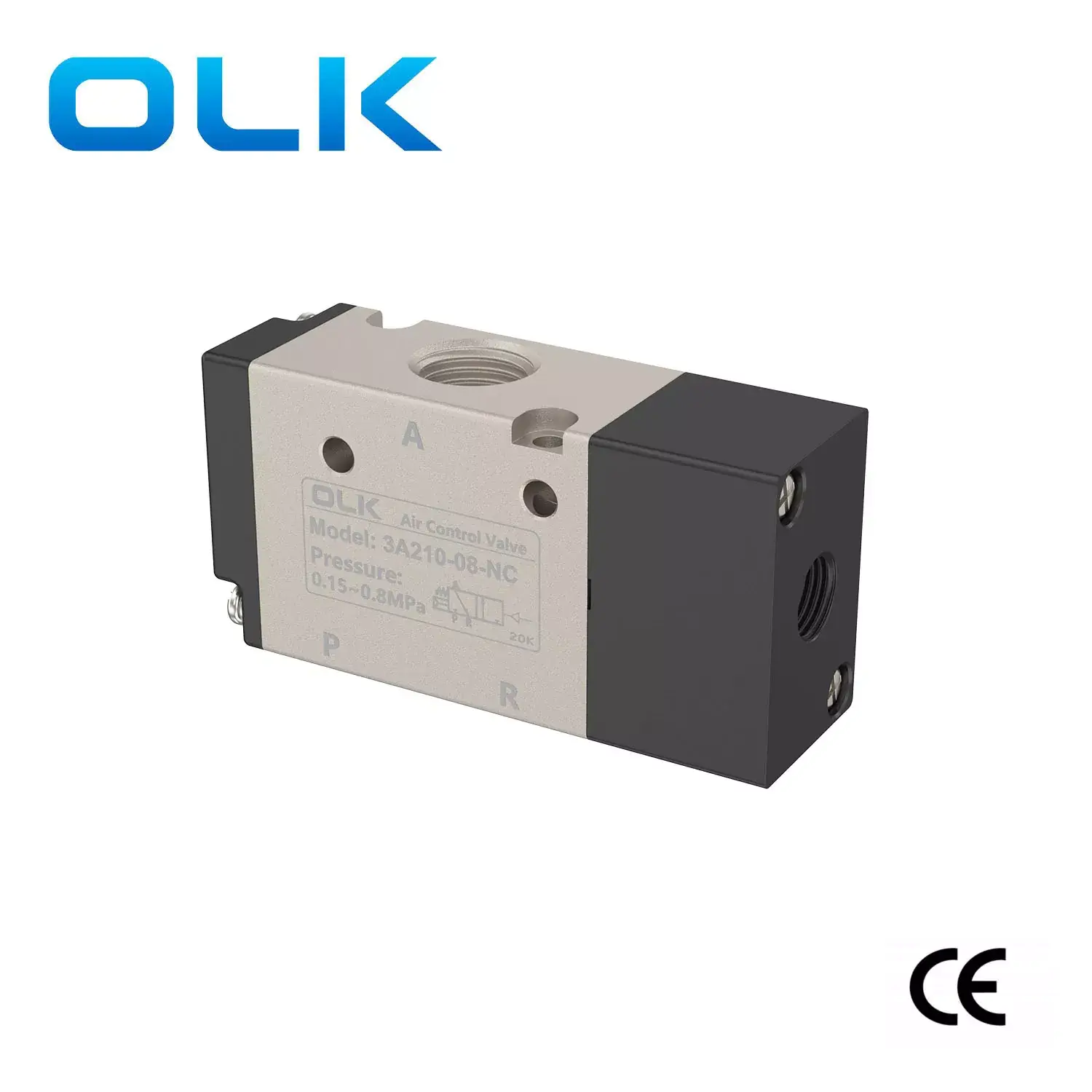

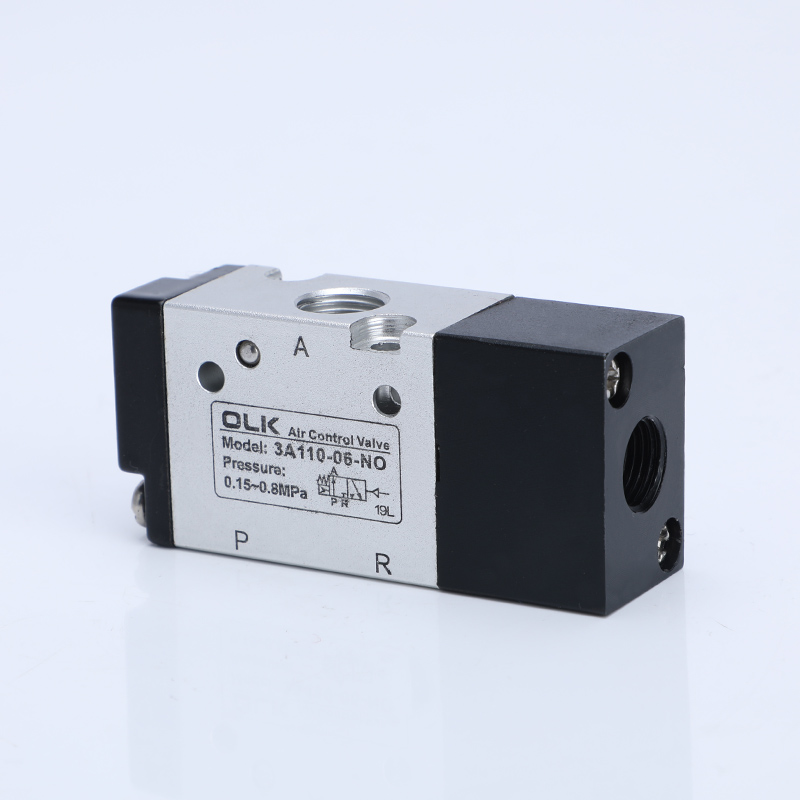

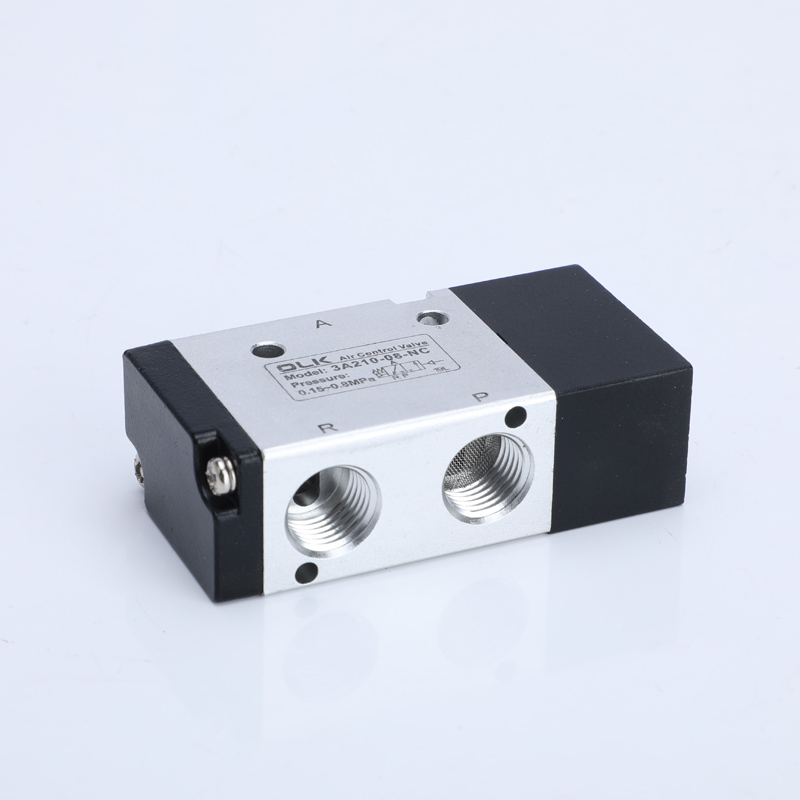

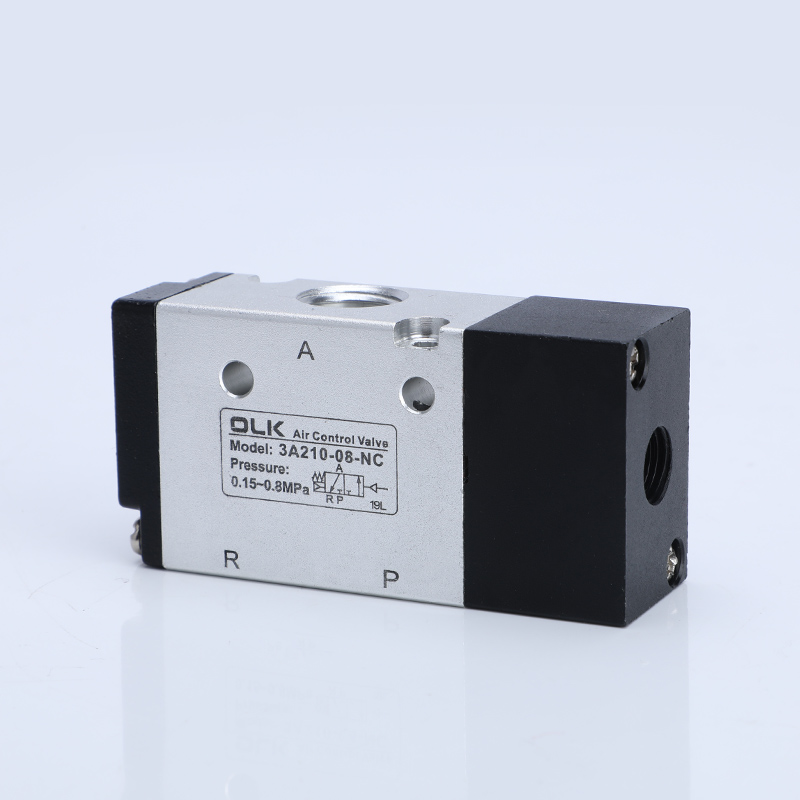

2 position 3 way3A Seriyası Hava Nəzarət Klapanı 3 Yollu pnevmatik idarəetmə mayesinin yönləndirici klapan, iş mühiti kimi hava üçün uyğun olan maye yönləndirici klapandır.
Məhsul aşağı başlanğıc hava təzyiqinə malikdir, yay sıfırlama xüsusiyyətinə malik tək başlı idarəetmə növü və mövqe yaddaşı funksiyası ilə iki başlıq idarəetmə növü.
Daxili çuxur xüsusi texnologiya ilə işlənir, nəticədə aşağı sürtünmə müqaviməti, yağın yağlanmasına ehtiyac yoxdur, sabit həyat dövrü və uzun xidmət müddəti.
Quruluş yüngüldür və quraşdırmaq asandır.
Ouleikai (OLK) istehsalçıları klapanın müxtəlif səthi emallarına imkan verən fərdiləşdirilmiş klapan gövdəsi xidmətləri təqdim edir.

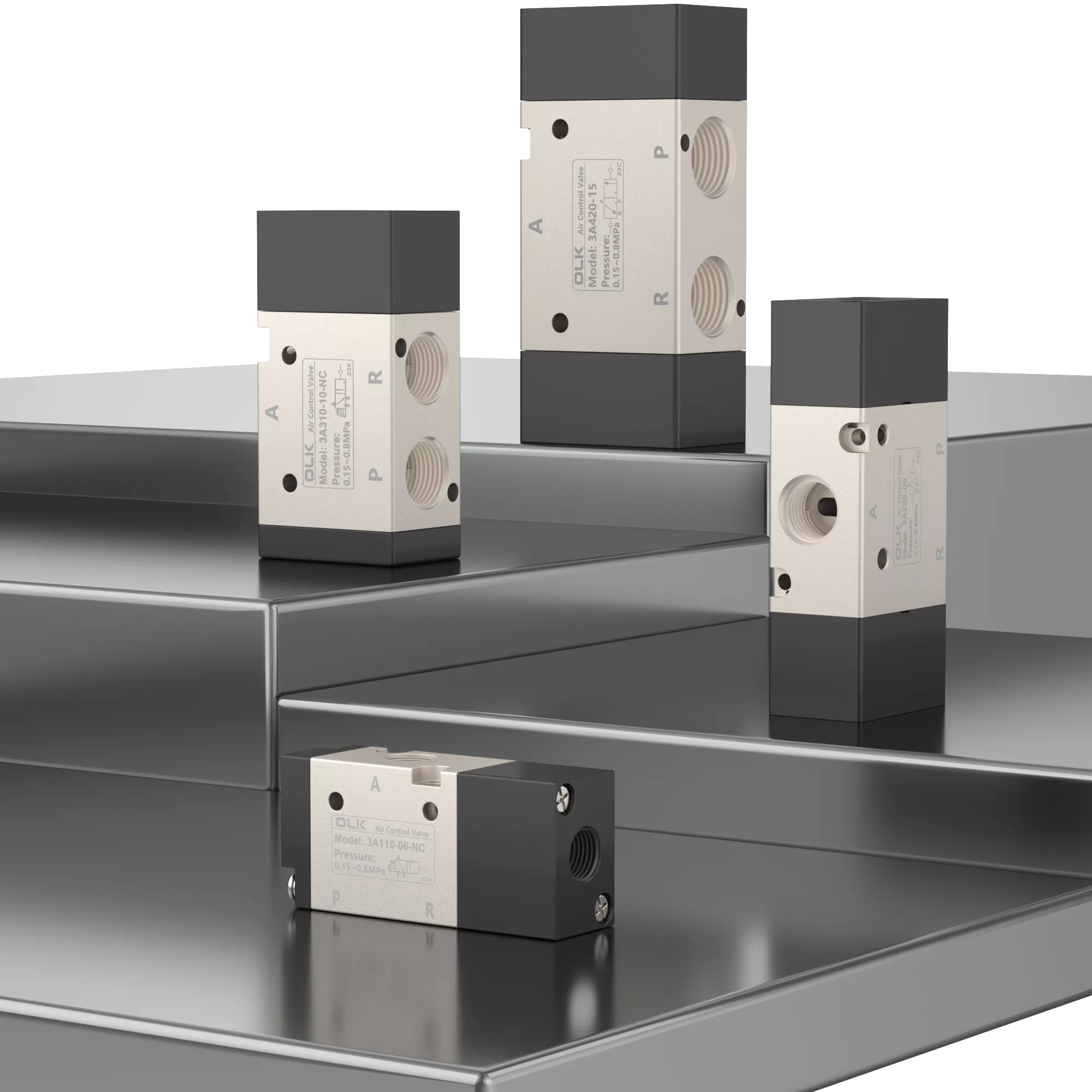

3A seriyalı hava nəzarət klapanları 3 yollu və axını tənzimləyən klapanlar qablaşdırma avtomatlaşdırma avadanlığı, robot nəzarəti, sıxılmış hava sistemləri və digər sahələrdə geniş istifadə olunur.
SİMQOL:
Sifariş kodu
3A
3
10
08
YOX
MODEL
KOD
KLAP NÖVÜ
PORT ÖLÇÜSÜ
AKTİVİYYƏ NÖVÜ
3A:2 mövqe 3 yollu klapan
1:100 seriyası
10: tək fəaliyyət
06: G1/8
NO: Normalda açıqdır
2:200 seriyası
20: ikiqat hərəkət
08: G1/4
NC: Normalda yaxındır
3:300 seriyası
10:G3/8

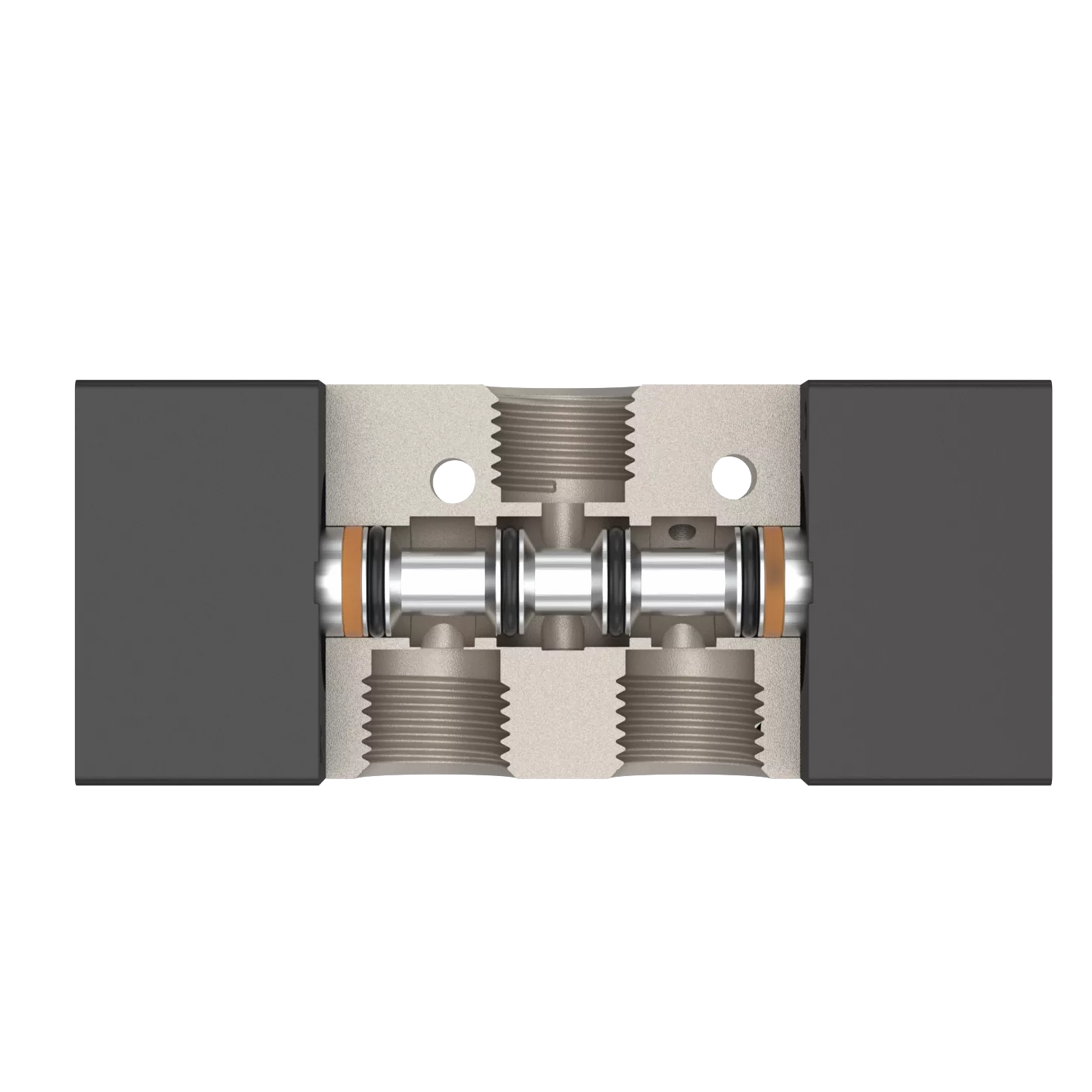

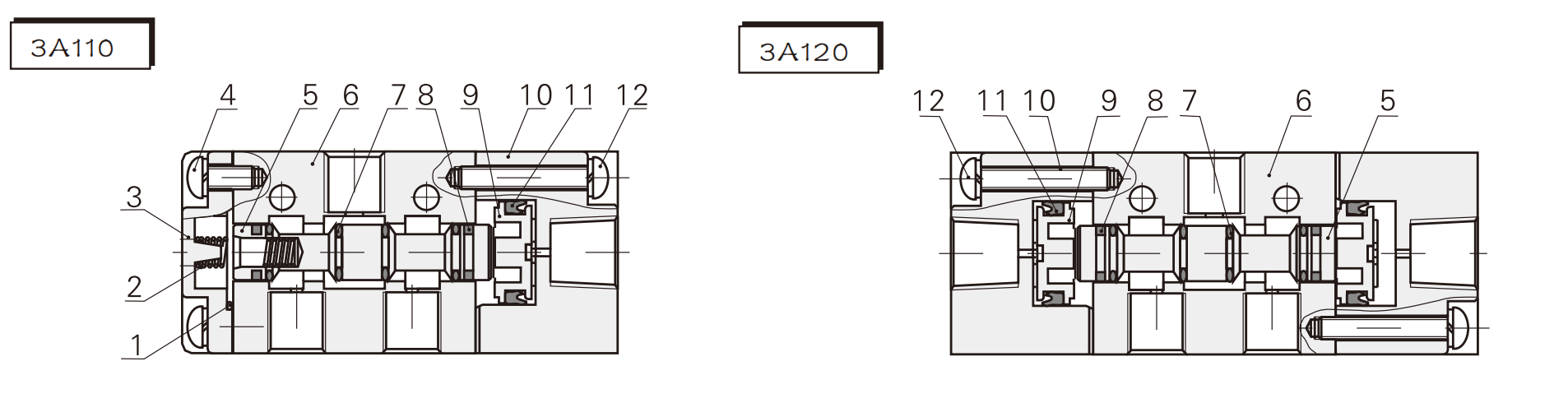

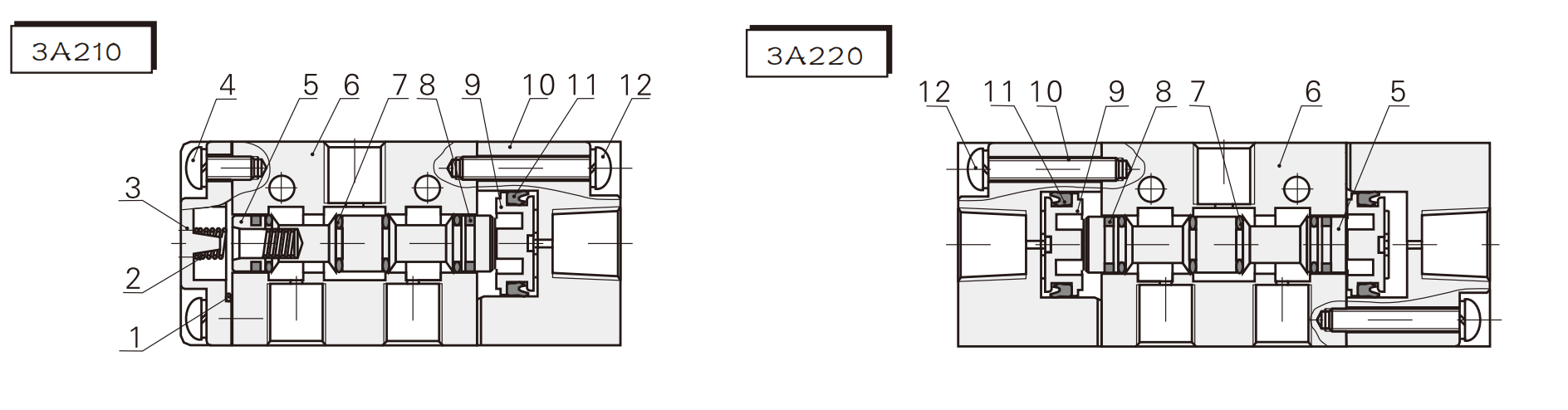

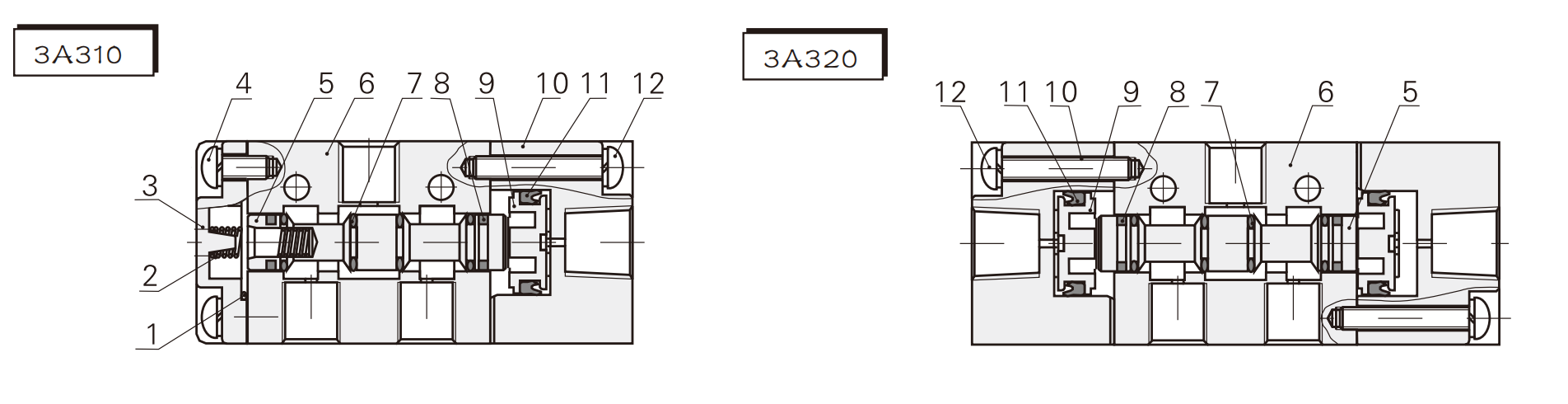

1. Mükəmməl sızdırmazlıq və həssas performansa malik porşen tipli struktur.
2. Yaddaş funksiyası ilə iki başlıqlı pnevmatik idarəetmə.

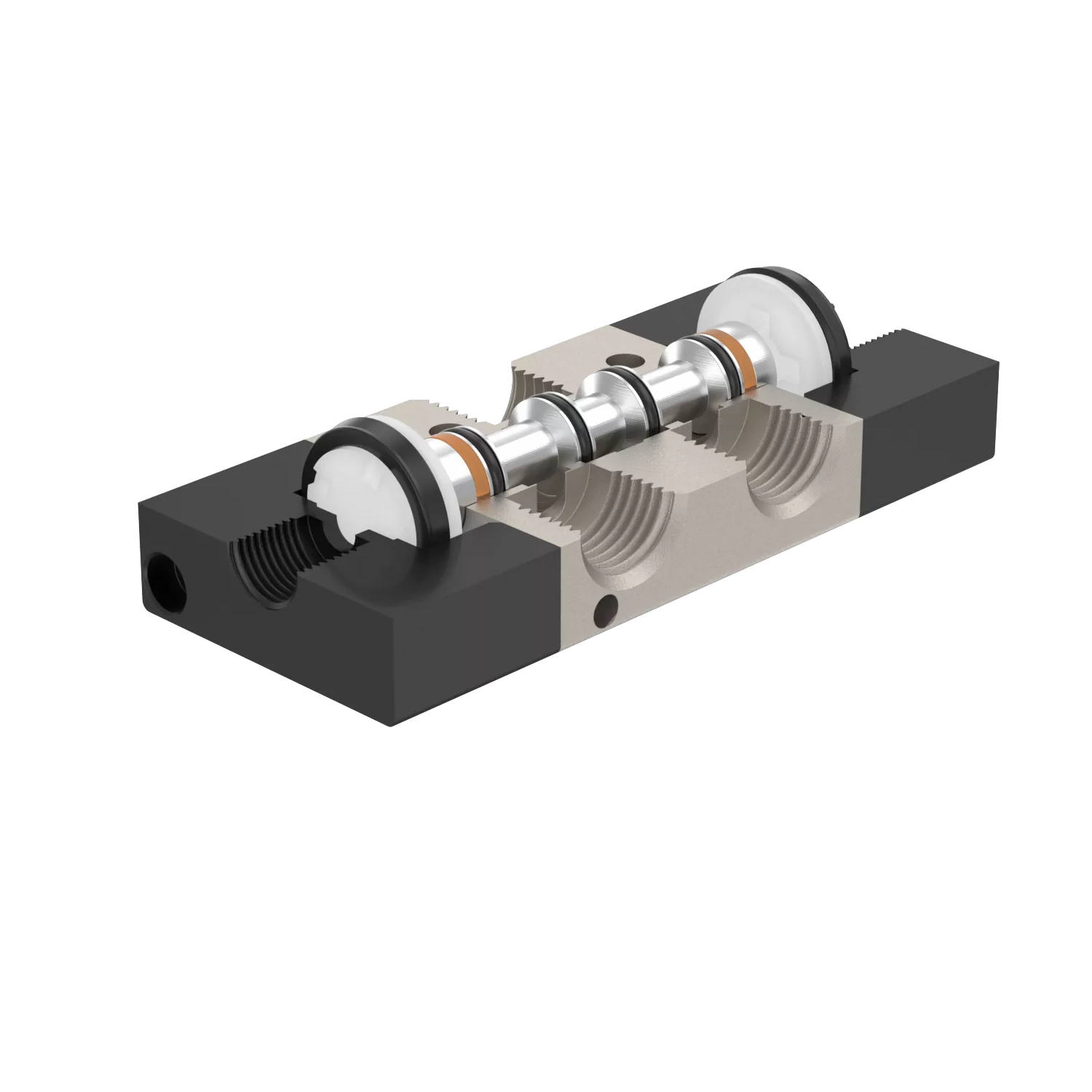

3. Xüsusi texnika ilə işlənmiş daxili deşiklər, aşağı sürtünmə müqaviməti, aşağı başlanğıc təzyiqi və uzun ömür ilə nəticələnir.
4. Yağla yağlama tələb etmir.
5. Çoxlu montaj mövqeləri ilə asan quraşdırma.
6. Quraşdırma sahəsinə qənaət edərək, baza klapan montajı ilə birləşdirilə bilər.
|
işləyən orta |
Hava (40μm-dən çox filtrdən süzülür) |
|
Fəaliyyət |
xarici hava nəzarəti |
|
yağlama |
lazımsız |
|
İş təzyiqi diapazonu MPa(psi) |
0,15~0,8(21~114) |
|
Zəmanətli təzyiq müqaviməti |
1.5MPa (215psi) |
|
İş temperaturu °C |
-20~70 |
|
Maksimum işləmə tezliyi |
5 dəfə/saniyə |
|
Bədən materialı |
alüminium ərintisi |
|
model |
Liman diametri |
vəzifələrin sayı |
Effektiv kəsişmə sahəsi mm² (CV dəyəri) |
|
3A110-M5 |
M5 |
İki mövqe üç yol |
5,5(0,3) |
|
3A120-M5 |
M5 |
İki mövqe üç yol |
5,5(0,3) |
|
3A110-06 |
G1/8 |
İki mövqe üç yol |
12,0(0,67) |
|

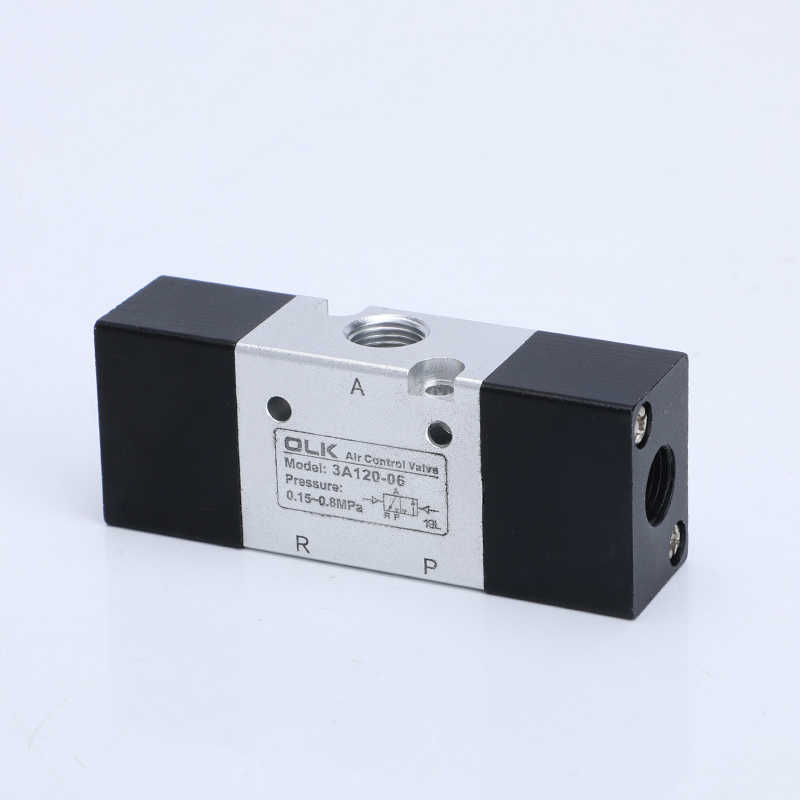

3A120-06 |
G1/8 |
İki mövqe üç yol |
12,0(0,67) |
|
3A210-06 |
G1/8 |
İki mövqe üç yol |
14,0(0,7) |
|
3A220-06 |
G1/8 |
İki mövqe üç yol |
14,0(0,7) |
|
3A210-08 |
G1/4 |
İki mövqe üç yol |
16,0(0,89) |
|

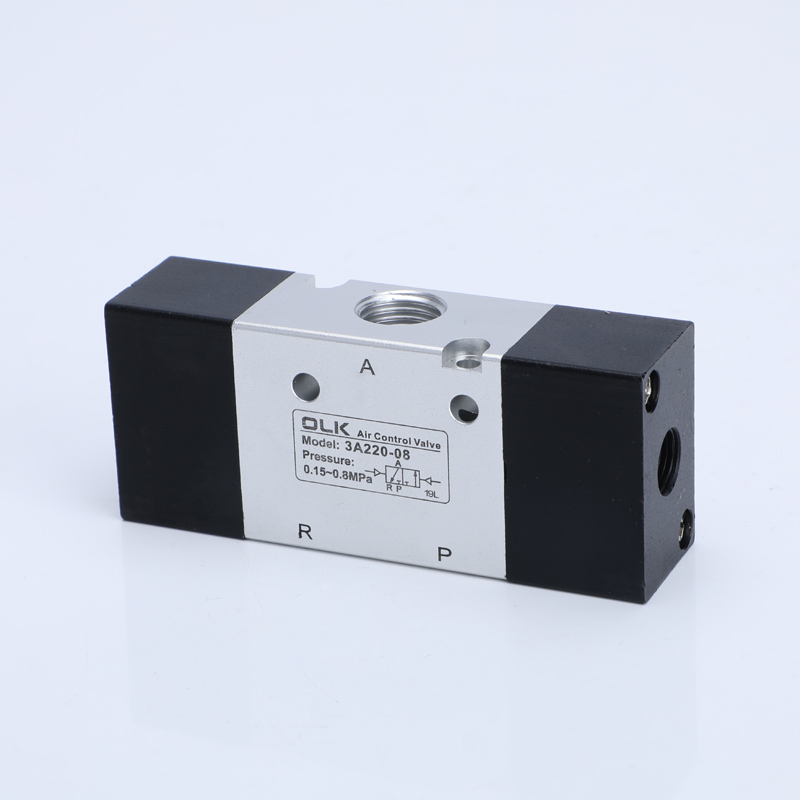

3A220-08 |
G1/4 |
İki mövqe üç yol |
16,0(0,89) |
|
3A310-08 |
G1/4 |
İki mövqe üç yol |
25,0(1,39) |
|
3A320-08 |
G1/4 |
İki mövqe üç yol |
25,0(1,39) |
|

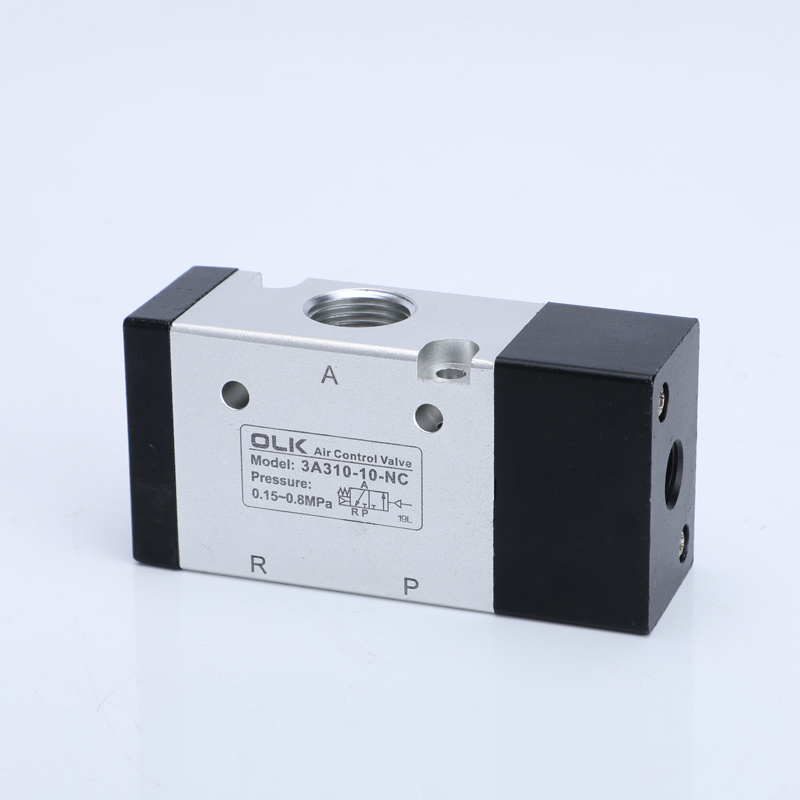

3A310-10 |
G3/8 |
İki mövqe üç yol |
30,0(1,67) |
|
3A320-10 |
G3/8 |
İki mövqe üç yol |
30,0(1,67) |
|

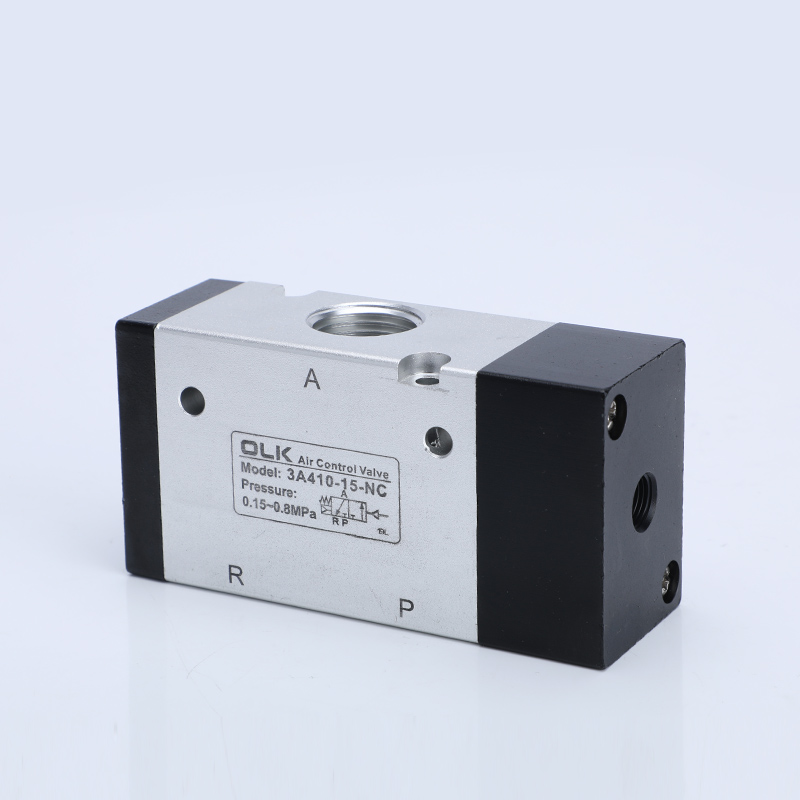

3A410-15 |
G1/2 |
İki mövqe üç yol |
50,0(2,79) |
|
3A420-15 |
G1/2 |
İki mövqe üç yol |
50,0(2,79) |
Tez-tez verilən suallar:
3A seriyası NO və ya NC olaraq dəyişdirilə bilərmi?
Özünü əvəz etmək ümumiyyətlə tövsiyə edilmir, çünki NO/NC-dəki struktur fərqlər trim, yay istiqaməti və s.
Tövsiyələr:Sifariş verərkən NO və ya NC seçimini silin
Modelin dəyişdirilməsinə ehtiyac varsa, etibarlılığı təmin etmək üçün klapan gövdəsi dəyişdirilə bilər və ya bütün klapan dəyişdirilə bilər.
3A seriyalı pnevmatik klapan NO/NC solenoid klapan NO/NC ilə eyni deməkdirmi?
Məna baxımından ardıcıl: NO=normalda açıq /NC=normal olaraq bağlıdır
Bununla belə, pnevmatik idarəetmə klapan hava təzyiqi siqnalı ilə, solenoid klapan isə rulonun solenoid qüvvəsi ilə işləyir. İki prinsip fərqlidir.
3A NO/NC seriyası CE sertifikatını dəstəkləyirmi?
OLK: CE (EMC+LVD) sertifikatında mövcuddur

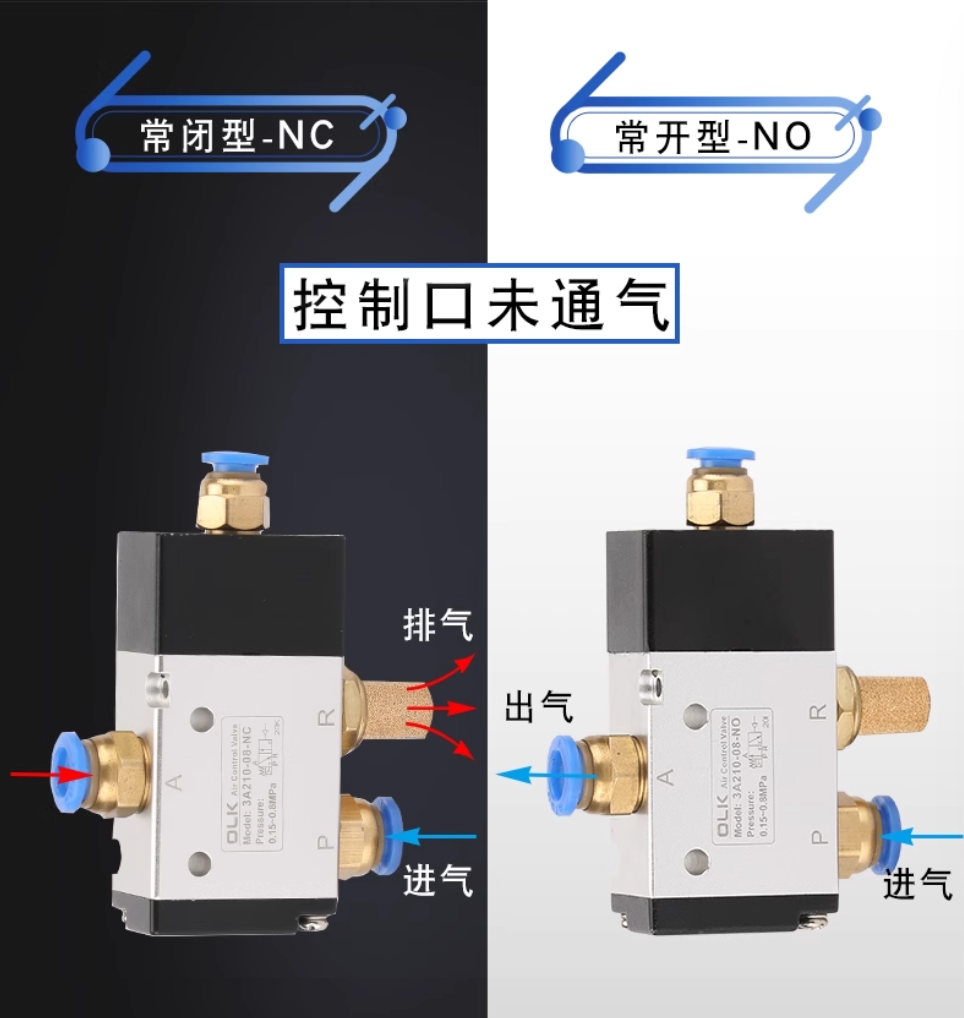

3A seriyasının NO və NC arasındakı fərq nədir?
NC (normal qapalı): klapan hava olmadıqda bağlanır və yalnız siqnal/hava təzyiqi ilə idarə edildikdən sonra açıla bilər.
NO (adətən açıq): klapan nəfəs almadıqda təbii olaraq açıq qalır və siqnal qəbul etdikdən sonra bağlanır.
